浅谈Spark之NativeSQL引擎

技术背景

Spark是大数据计算领域的标杆产品，据统计在使用Spark的业务中又有高达80%的场景使用Spark SQL实现。

Spark SQL多年来的性能优化集中在Optimizer和Runtime两个领域。前者的目的是为了获得最优的执行计划，后者的目的是针对既定的计划尽可能执行的更快。优化器（Optimizer）是更加通用的、跟实现无关的优化。Runtime的优化工作基本聚焦在解决当时的硬件瓶颈。提升CPU性能的两个主流技术是向量化技术和代码生成(CodeGen)技术，其中Spark跟进的是CodeGen。

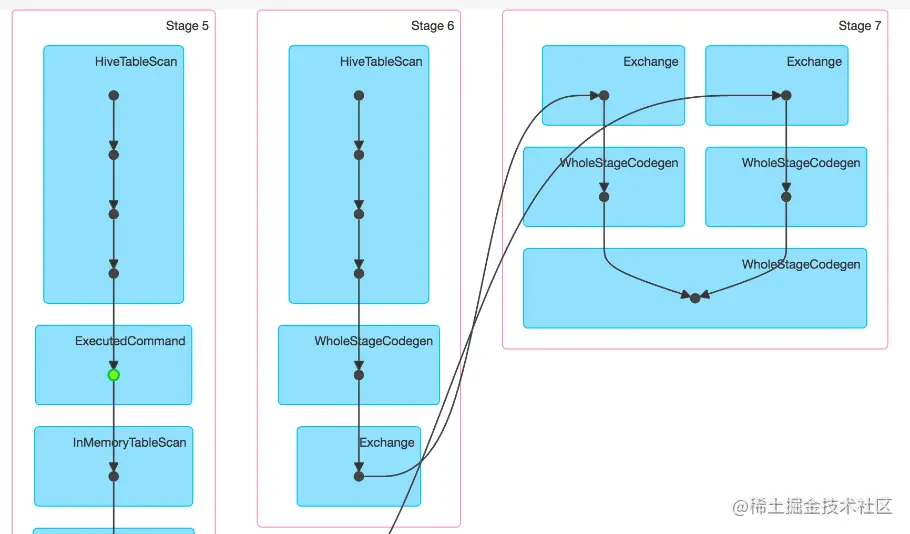

我们在Spark任务的DAG图中很容易看到WSCG（全阶段代码生成）的身影。CodeGen技术从算子融合角度解决虚函数开销和中间数据物化问题：简单来说，CodeGen框架通过生成与手写代码语义相同且形式类似的Java代码，紧接着用对应的工具链编译生成的代码，最后用编译后的class(Java)执行，从而把解释执行转变成了编译执行。

今天要说的NativeSQL相当于是spark sql的新的执行内核，在典型的场景下能够提升Spark任务30%~80%的性能，而这一切都无需额外购买或升级硬件设施。

项目动机

针对当前Spark SQL引擎存在的一些问题：

• Row-based处理、不能利用SIMD技术（Intel AVX）
• Java GC消耗难以把控
• JIT代码质量依赖于JVM，难以调优
• 与其他native的库集成很困难

补充：

JIT：VM执行的动态JIT (just-in-time)编译

AVX：Intel Advanced Vector Extensions (Intel AVX)、单指令多数据流指令集

NativeSQL的目标：

• 将关键算子改为高效的native代码，加速大多数SQL分析
• 使得Spark更容易集成其他加速器（FPGA等）

简介与架构

定义

一个用于Spark SQL的本地引擎，具有矢量SIMD优化功能。

NativeSQL开源项目名为Gazelle Plugin。

架构

Spark SQL在行式结构化数据中效果非常好。它使用WholeStageCodeGen来提高Java JIT代码的性能。然而，Java JIT通常不能很好地发挥最新SIMD指令的强大能力——特别是在复杂的查询下。Apache Arrow提供了CPU缓存友好的列式内存布局，它的SIMD优化内核和基于LLVM的SQL引擎Gandiva也非常高效。

Gazelle插件在Apache Arrow的基础上用SIMD友好的列式数据处理重新实现了Spark SQL执行层，并利用Arrow的CPU缓存友好的列式内存布局、SIMD优化的内核和基于LLVM的表达式引擎，为Spark SQL带来更好的性能。

概念详解

1. Native指的是什么？本地是什么？

   “本地”是Native的翻译（也有翻译为“原生”），可以理解为C或C++实现。

   看过Java的Object类源码的会比较熟悉，其中有好多方法都带有native关键字，简单地讲，一个Native Method就是一个由java调用非java代码的接口，该方法是一个原生态方法，用其他语言（如C和C++）实现。

2. 对SparkSQL的支持程度怎么样？

   项目称支持了TPC-H和TPC-DS的大多数关键算子，如下表：

   No.	Executor	Notes	BOOLEAN	BYTE	SHORT	INT	LONG	FLOAT	DOUBLE	STRING	DECIMAL	DATE
   1	CoalesceExec		y	y	y	y	y	y	y	y	y	y
   2	CollectLimitExec	using row version
   3	ExpandExec		y	y	y	y	y	y	y	y	y	y
   4	FileSourceScanExec		y	y	y	y	y	y	y	y	y	y
   5	FilterExec		y	y	y	y	y	y	y	y	y	y
   6	GenerateExec	using row version
   7	GlobalLimitExec	using row version
   8	LocalLimitExec
   9	ProjectExec		y	y	y	y	y	y	y	y	y	y
   10	RangeExec	using row version
   11	SortExec		y	y	y	y	y	y	y	y	y	y
   12	TakeOrderedAndPorjectExec	using row version
   13	UnionExec		y	y	y	y	y	y	y	y	y	y
   14	CustomShuffleReaderExec		y	y	y	y	y	y	y	y	y	y
   15	HashAggregateExec		y	y	y	y	y	y	y	y	y	y
   16	SortAggregateExec		y	y	y	y	y	y	y	y	y	y
   17	DataWritingCommandExec	using row version
   18	BatchScanExec		y	y	y	y	y	y	y	y	y	y
   19	BroadcastExchangeExec		y	y	y	y	y	y	y	y	y	y
   20	ShuffleExchangeExec		y	y	y	y	y	y	y	y	y	y
   21	BroadcastHashJoinExec		y	y	y	y	y	y	y	y	y	y
   22	BroadcastNestedLoopJoinExec	using row version
   23	CartesianProductExec	using row version
   24	ShuffledHashJoinExec		y	y	y	y	y	y	y	y	y	y
   25	SortMergeJoinExec		y	y	y	y	y	y	y	y	y	y
   26	ArrowEvalPythonExec	using row version
   27	WindowINPandasExec	using row version
   28	WindowExec		y	y	y	y	y	y	y	y	y	y

   还有更多的SQL函数不一一列出了。如果不支持某算子，会回退到原生Spark执行。

3. 哪些CPU才支持（需要SIMD）？

   目前广泛使用的Intel(R) Xeon系列6130、6140、5130的CPU都支持SIMD。在Linux中使用lscpu查询支持指令集，flags包含avx2、avx512等就行。

4. 数据源是text格式能否适用？性能怎么样？

   可以用，File Format只会影响最一开始FileScan这个Stage的支持（性能略下降），当数据读到内存后统一会转换到Arrow的格式放进到memory中暂存并做Native SQL的计算。相比parquet格式性能要低一些。

5. 具体的性能提升怎么样？

   项目官网展示NativeSQL性能(Gazelle)是Spark3的1.49倍。

   the result shows a 1.49X performance speed up from OAP v1.0-Gazelle Plugin comparing to Vanilla SPARK 3.0.0

   作者在一次实际测试中，基于TPC-H的基准测试验证了单条SQL性能提升最高93%，大部分耗时长的SQL任务得到不同程度提速！

   后续将会详细说明测试与使用的情况。
