3 总体设计

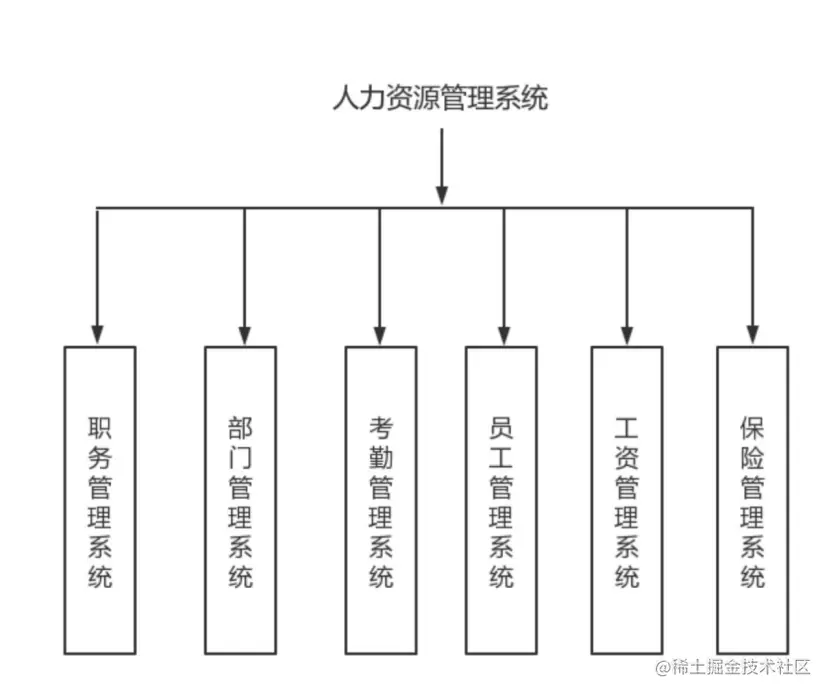

1.1 功能模块图
3.2 概念模型设计****

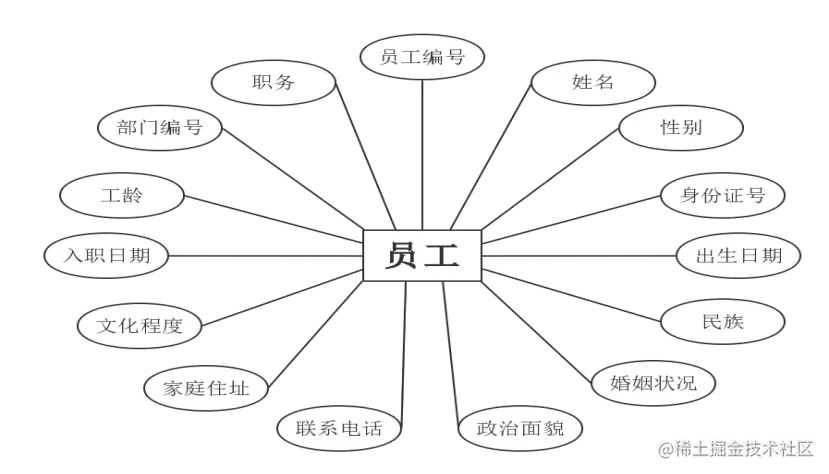

人力资源管理系统的E-R图如下：
3.3 逻辑模型设计****
系统中的实体有：总经理、经理、员工、部门、保险、考勤和工资，为简化关系模式，将总经理、经理、员工的信息集中到一个表，关系模型如下：
职务表（职务，职务编号，基本工资，全勤奖）
部门表（部门编号，部门名称，经理编号，办公电话）
员工表（员工编号，姓名，性别，身份证号，出生日期，民族，婚姻状况，政治面貌，联系电话，家庭住址，文化程度，入职日期，工龄，部门编号，职务）
考勤表（所属工资月份，员工编号，姓名，出勤天数，请假天数，旷工天数，加班次数）
工资表（所属工资月份，员工编号，姓名，基本工资，奖励总额，惩罚总额，保险总额，纳税金额，应发工资，实发工资）
保险表（员工编号，姓名，养老保险，失业保险，医疗保险）
3.4 物理模型设计****
本系统数据库采用SQL Server 2008数据库，系统数据库名称为人力资源管理系统。数据库中包含8张表。下面是数据表概要说明以及主要数据表的结构。
职务表的结构如下图所示：
职务表结构
| 字段名 | 数据类型 | 长度 |
|---|---|---|
| 职务 | char(6) | 6 |
| 职务编号 | char(2) | 3 |
| 基本工资 | int | 4 |
| 全勤奖 | int | 4 |
注：职务编号A、B、C分别代表总经理、经理、和员工的员工编号首字母（如经理B01）。
部门表的结构如下图所示：
部门表结构
| 字段名 | 数据类型 | 长度 |
|---|---|---|
| 部门编号 | char(12) | 12 |
| 部门名称 | char(6) | 6 |
| 经理编号 | char(4) | 4 |
| 办公电话 | char(12) | 12 |
员工表的结构如下图所示：
员工表结构
| 字段名 | 数据类型 | 长度 |
|---|---|---|
| 员工编号 | varchar | 5 |
| 姓名 | varchar | 10 |
| 性别 | varchar | 2 |
| 身份证号 | varchar | 20 |
| 出生日期 | datetime | 8 |
| 民族 | varchar | 20 |
| 婚姻状况 | varchar | 4 |
| 政治面貌 | varchar | 10 |
| 联系电话 | varchar | 20 |
| 家庭住址 | varchar | 30 |
| 文化程度 | varchar | 10 |
| 入职日期 | datetime | 8 |
| 工龄 | int | 4 |
| 部门编号 | char | 12 |
| 职务 | char | 6 |
| 备注 | nchar |
考勤表的结构如下图所示：
考勤表结构
| 字段名 | 数据类型 | 长度 |
|---|---|---|
| 所属工资月份 | varchar | 15 |
| 员工编号 | varchar | 5 |
| 姓名 | varchar | 10 |
| 出勤天数 | varchar | 5 |
| 请假天数 | varchar | 5 |
| 旷工天数 | varchar | 5 |
| 加班次数 | varchar | 5 |
| 备注 | nchar |
工资表的结构如下图所示：
工资表结构
| 字段名 | 数据类型 | 长度 |
|---|---|---|
| 所属工资月份 | varchar | 15 |
| 员工编号 | varchar | 5 |
| 姓名 | varchar | 10 |
| 基本工资 | int | 4 |
| 全勤奖 | int | 4 |
| 应发工资 | int | 4 |
| 纳税金额 | int | 4 |
保险表的结构如下图所示：
保险表结构
| 字段名 | 数据类型 | 长度 |
|---|---|---|
| 员工编号 | varchar | 5 |
| 姓名 | varchar | 10 |
| 养老保险 | int | 4 |
| 失业保险 | int | 4 |
| 医疗保险 | int | 4 |
