前言

前面两天学习了控件使用，今天开始学习布局。

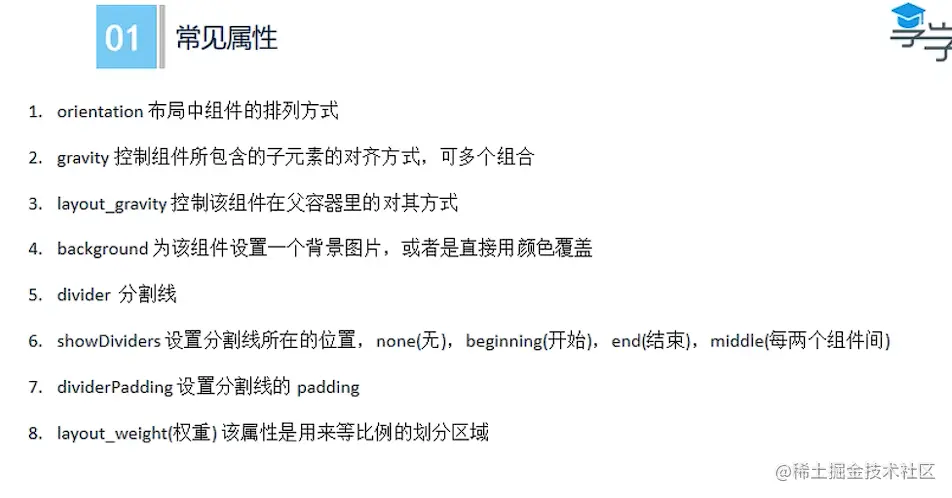

1.LinearLayout 线性布局

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:android="http://schemas.android.com/apk/res/android"

    android:orientation="vertical"
    android:gravity="center_horizontal"
    android:divider="@drawable/my_divider"
    android:showDividers="middle"
    android:dividerPadding="30dp"
    >

    <LinearLayout
        android:layout_width="100dp"
        android:layout_height="0dp"
        android:background="@color/black"
        android:layout_weight="2"
        ></LinearLayout>

    <LinearLayout
        android:layout_width="100dp"
        android:layout_height="0dp"
        android:background="#ff332b"
        android:layout_weight="1"
        ></LinearLayout>

    <LinearLayout
        android:layout_width="100dp"
        android:layout_height="0dp"
        android:background="#004422"
        android:layout_weight="1"
        ></LinearLayout>

    <LinearLayout
        android:layout_width="100dp"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:background="#666666"
        android:layout_gravity="left"
        ></LinearLayout>

</LinearLayout>

UI效果，weight权重建议设置高度或者宽度为0dp结合使用，以及权重的方向是跟随LinearLayout的Orientation的，这点要注意一下。

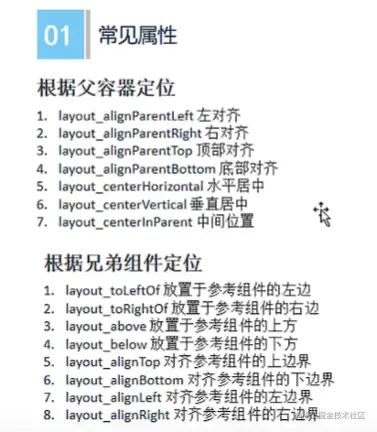

2.RelativeLayout 相对布局

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:android="http://schemas.android.com/apk/res/android">

    <RelativeLayout
        android:id="@+id/red_rl"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="#ff332b"
        android:layout_alignParentRight="true"
        xmlns:android="http://schemas.android.com/apk/res/android">


    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/other_rl"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="#666666"
        android:layout_below="@id/red_rl"

        xmlns:android="http://schemas.android.com/apk/res/android" >


    </RelativeLayout>


</RelativeLayout>

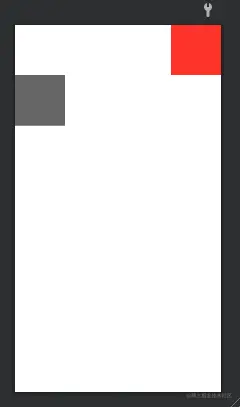

UI预览效果

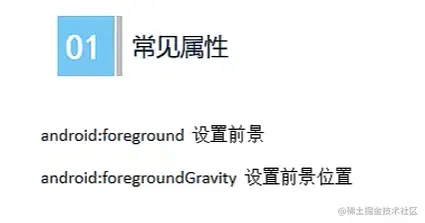

3.FrameLayout 帧布局

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    android:layout_height="match_parent"
    android:layout_width="match_parent"
    xmlns:android="http://schemas.android.com/apk/res/android">


    <FrameLayout
        android:layout_height="400dp"
        android:layout_width="400dp"
        android:background="#ffff00"
        xmlns:android="http://schemas.android.com/apk/res/android">



    </FrameLayout>

    <FrameLayout
        android:layout_height="300dp"
        android:layout_width="300dp"
        android:background="#ff332b"
        android:foreground="@drawable/ceshi1"
        android:foregroundGravity="right|bottom"
        xmlns:android="http://schemas.android.com/apk/res/android">



    </FrameLayout>

    <FrameLayout
        android:layout_height="200dp"
        android:layout_width="200dp"
        android:background="#00ff00"
        xmlns:android="http://schemas.android.com/apk/res/android">



    </FrameLayout>

</FrameLayout>

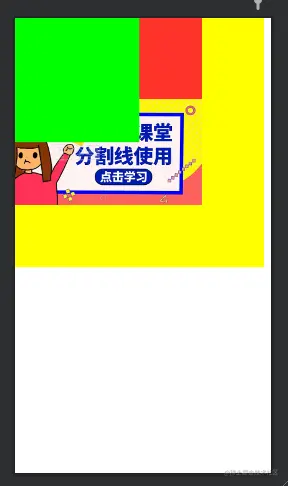

UI实际效果

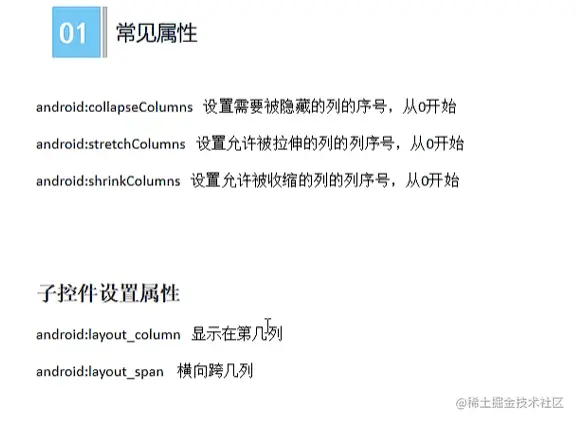

4.TableLayout 列表布局

<?xml version="1.0" encoding="utf-8"?>
<TableLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:stretchColumns="1"
    xmlns:android="http://schemas.android.com/apk/res/android">

    <TableRow>

        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>
        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>
        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>
        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>

    </TableRow>

    <TableRow>

        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content" ></Button>
        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>
    </TableRow>

    <TableRow>

        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content"></Button>
        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_column="3"></Button>

    </TableRow>

    <TableRow>

        <Button android:text="按钮" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_span="3"></Button>


    </TableRow>

</TableLayout>

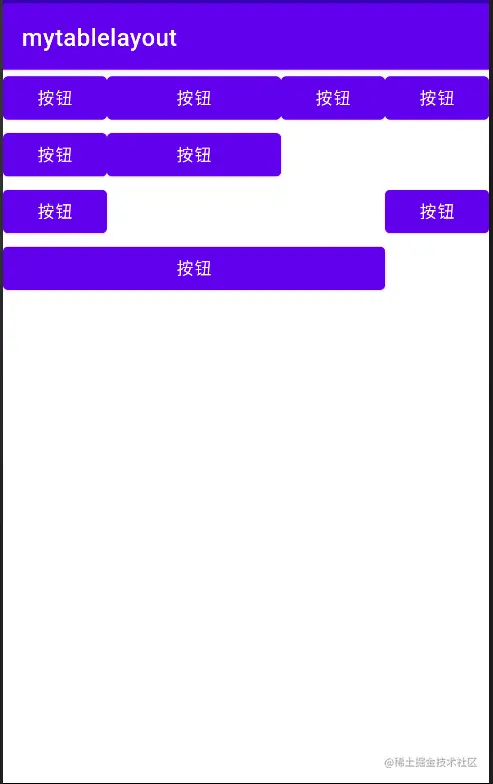

实际效果

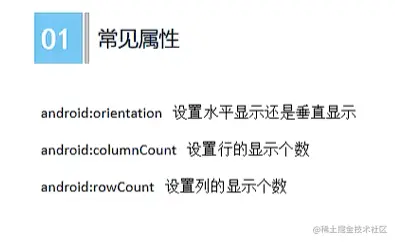

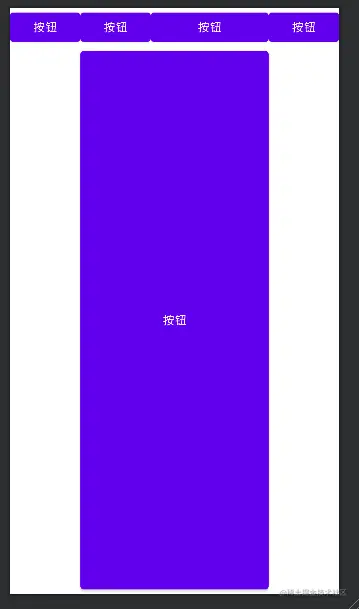

GridLayout 网格布局

和TableLayout比较相似，但是TableLayout无法将多行合并

Orientation为horizontal时，使用columnCount去限制. Orientation为Vertical时，使用RowCount去限制.

<?xml version="1.0" encoding="utf-8"?>
<GridLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    android:columnCount="4"
    xmlns:android="http://schemas.android.com/apk/res/android">

    <Button
        android:text="按钮"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:text="按钮"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:text="按钮"
        android:layout_width="wrap_content"
        android:layout_columnWeight="1"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:text="按钮"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>

    <Button
        android:text="按钮"
        android:layout_row="1"
        android:layout_column="1"
        android:layout_rowWeight="1"
        android:layout_columnSpan="2"
        android:layout_gravity="fill"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

    </Button>


</GridLayout>

要注意的是columnSpan和rowSpan是需要结合layout_gravity才能实现跨多行或跨多列.

5.ContraintLayout 约束布局

使用起来非常类似XCode的StoryBoard的约束设置。

此处内容部分引用来自

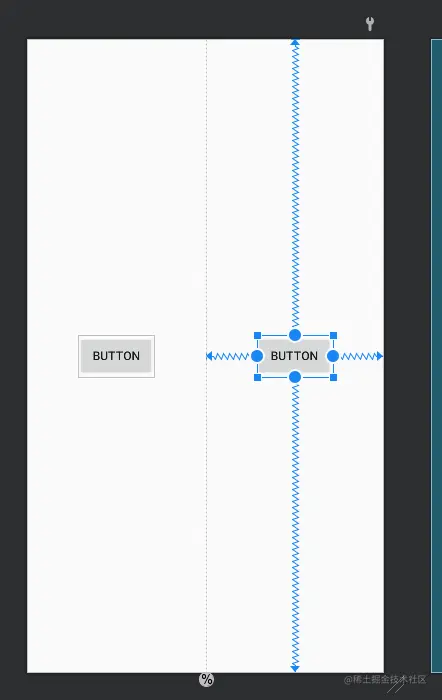

通过拖动圆圈设置约束，适合简单界面的时候使用，复杂页面的时候拖拽控件容易导致约束对照错误的问题，建议还是手写XML代码实现。

相关属性分为八大类

1.自身的属性

android_maxHeight 最大高度
android_maxWidth 最大宽度
android_minHeight 最小高度
android_minWidth 最小宽度

2.相对定位

属性	含义
layout_constraintStart_toStartOf	约束左边与谁的左边对齐
layout_constraintStart_toEndOf	约束左边在谁的右边
layout_constraintEnd_toStartOf	约束右边在谁的左边
layout_constraintEnd_toEndOf	约束右边与谁对齐
layout_constraintTop_toTopOf	约束顶部与谁对齐
layout_constraintTop_toBottomOf	约束顶部在谁的底部
layout_constraintBottom_toTopOf	约束底部在谁的顶部
layout_constraintBottom_toBottomOf	约束底部与谁对齐
layout_constraintBaseline_toBaselineOf	约束基线与谁对齐
下图是

每个 View 的上下左右以及 baseline 示意图：

3.GuideLine使用的属性

android_orientation 控制 Guideline 是横向的还是纵向的
layout_constraintGuide_begin 控制 Guideline 距离父容器开始的距离
layout_constraintGuide_end 控制 Guideline 距离父容器末尾的距离
layout_constraintGuide_percent 控制 Guideline 在父容器中的位置为百分比

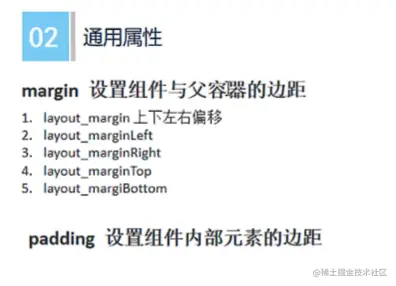

4.Margin

如果没有 Margin 则两个 View 会紧紧挨着，比如上面的 ButtonB 和 ButtonA 挨着。而很多情况下，设计的效果都要求 View 之间有间隔，这个时候就要使用 Margin 属性了。

下图为 Margin 的说明：

下面为控制 View margin 的属性：

layout_marginStart
layout_marginEnd
layout_marginLeft
layout_marginTop
layout_marginRight
layout_marginBottom

margin 值只能为大于等于0的数字，这些都是很常见的属性，不做详细介绍了。

而下面 6 个是控制当前 View 所参考的 View 状态为 GONE 的时候的 margin 值：

layout_goneMarginBottom
layout_goneMarginEnd
layout_goneMarginLeft
layout_goneMarginRight
layout_goneMarginStart
layout_goneMarginTop

5.居中和偏移

layout_constraintHorizontal_Bias
layout_constraintVertical_Bias

这两个属性需要结合左右边或者上下边的约束使用。效果为两边的权重分配

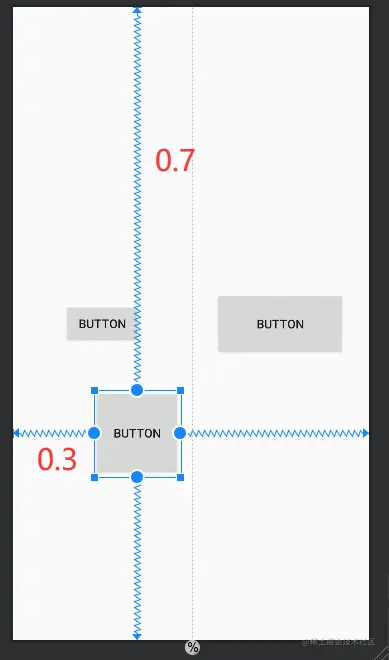

上图设置了水平bias为0.3，垂直bias为0.7

<Button
    android:text="button"
    android:id="@+id/button5"
    android:layout_width="100dp"
    android:layout_height="100dp"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintHorizontal_bias="0.3"
    app:layout_constraintVertical_bias="0.7"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintBottom_toBottomOf="parent"
 >
</Button>

6.子View的尺寸控制

ConstraintLayout 中子 View 的宽度和高度还是通过 android:layout_width 和 android:layout_height 来指定，可以有三种不同的取值：
– 使用确定的尺寸，比如 48dp
– 使用 WRAP_CONTENT ，和其他地方的 WRAP_CONTENT 一样
– 使用 0dp，这个选项等于 “MATCH_CONSTRAINT”，也就是和约束规则指定的宽(高)度一样

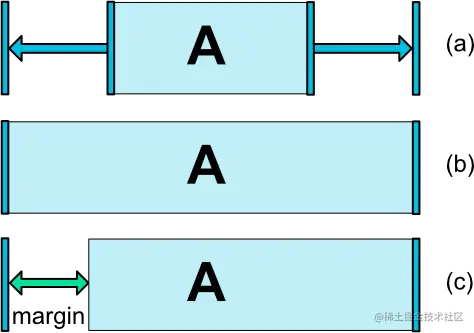

例如下图：

(a) 设置为wrap_content；(b) 设置为 0dp，则 View 的宽度为整个父容器的宽度；(c) 是设置了 margin的情况下的宽度。

注意： MATCH_PARENT 属性无法在 ConstraintLayout 里面的子 View 上使用。

控制子 View 的宽高比

layout_constraintDimensionRatio 控制子View的宽高比

除了上面三种设置子 View 的尺寸以外，还可以控制子 View 的宽高比。如果要使用宽高比则需要至少设置一个尺寸约束为 0dp，然后设置 layout_constraintDimentionRatio 属性：
```
<Button android:layout_width="wrap_content"
    android:layout_height="0dp"
    app:layout_constraintDimensionRatio="1:1" />
```
上面的代码会设置 Button 的高度和宽度一样。

比率的取值有两种形式：
– float 值，代表宽度/高度的比率
– “宽度:高度”这种比率值

如果宽度和高度都是 MATCH_CONSTRAINT (0dp) 也可以使用宽高比。这种情况，系统会使用满足所有约束条件和比率的最大尺寸。要根据其中一种尺寸来约束另外一种尺寸，则可以在比率值的前面添加 W 或者 H来分别约束宽度或者高度。例如，如果一个尺寸被两个目标约束（比如宽度为0dp，在父容器中居中），你通过使用字符 W 或者 H 来指定那个边被约束。
例如：
```
<Button android:layout_width="0dp"
    android:layout_height="0dp"
    app:layout_constraintDimensionRatio="H,16:9"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintTop_toTopOf="parent"/>
```
上面的 layout_constraintDimensionRatio 取值为 H,16:9，前面的 H 表明约束高度，所以结果就是 Button 的宽度和父容器宽度一样，而高度值符合 16:9 的比率。

除了基本的 View 尺寸控制以为，还有如下几个精细控制 View 尺寸的属性（注意：下面这些属性只有宽度或者高度设置为 0dp (MATCH_CONSTRAINT) 的情况下才有效）：
layout_constraintWidth_default
layout_constraintHeight_default 取值为 spread 或者 wrap，默认值为 spread ，占用所有的符合约束的空间；如果取值为 Wrap ，并且view 的尺寸设置为 wrap_content 且受所设置的约束限制其尺寸，则这个 view 最终尺寸不会超出约束的范围。
下图为各个取值的示意图：
layout_constraintHeight_max 取值为具体的尺寸
layout_constraintHeight_min 取值为具体的尺寸
layout_constraintWidth_max 取值为具体的尺寸
layout_constraintWidth_min 取值为具体的尺寸
下图为各个取值的示意图：
7、链条布局（Chains）

Chains 为同一个方向（水平或者垂直）上的多个子 View 提供一个类似群组的概念。其他的方向则可以单独控制。

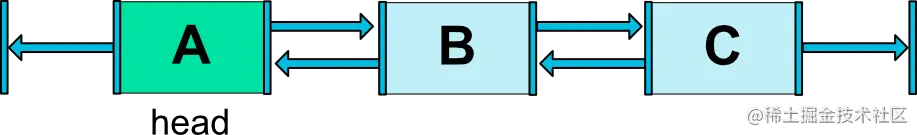

创建一个 Chain

多个 View 相互在同一个方向上双向引用就创建了一个 Chain。什么是双向引用呢？比如在水平方向上两个 Button A 和 B，如果 A 的右边位于 B 的左边，而 B 的左边位于 A 的右边，则就是一个双向引用。如下图：
注意：在 Android Studio 编辑器中，先把多个 View 单向引用，然后用鼠标扩选多个 View，然后在上面点击右键菜单，选择 “Center Horizontally” 或者 “Center Vertically” 也可以快速的创建 Chain。
Chain heads

Chain 的属性由该群组的第一个 View 上的属性所控制（第一个 View 被称之为 Chain head）.
水平群组，最左边的 View 为 head，垂直群组最上面的 View 为 head。

Margins in chains

可以为 Chain 中的每个子 View 单独设置 Margin。对于 spread chains，可用的布局空白空间是扣除 margin 后的空间。下面会详细解释。

Chain Style

下面几个属性是控制 Chain Style 的：

layout_constraintHorizontal_chainStyle
layout_constraintHorizontal_weight
layout_constraintVertical_chainStyle
layout_constraintVertical_weight

chainStyle 是设置到 Chain Head 上的，指定不同的 style 会改变里面所有 View 的布局方式，有如下四种 Style：
CHAIN_SPREAD 这个是默认的 Style，里面的所有 View 会分散开布局
Weighted chain，在 CHAIN_SPREAD 模式下，如果有些 View 的尺寸设置为 MATCH_CONSTRAINT（0dp）,则这些 View 尺寸会占据所有剩余可用的空间，和 LinearLayout weight 类似。
下面是几种模式示意图：
CHAIN_SPREAD_INSIDE 和 CHAIN_SPREAD 类似，只不过两端的两个 View 和父容器直接不占用多余空间，多余空间在子 View 之间分散
CHAIN_PACKED 这种模式下，所有的子 View 都居中聚集在一起，但是可以设置 bias 属性来控制聚集的位置。
下面是几种模式示意图：
如果多个子View尺寸设置为 MATCH_CONSTRAINT（0dp），则这些 View 会平均的占用多余的空间。通过 layout_constraintXXX_weight 属性，可以控制每个 View 所占用的多余空间的比例。例如，对于只有两个 View 的一个水平 Chain，如果每个View 的宽度都设置为 MATCH_CONSTRAINT，第一个 View 的 weight 为 2；第二个 View 的 weight 为 1，则第一个 View 所占用的空间是第二个 View 的两倍。

8、UI 编辑器所使用的属性

下面几个属性是 UI 编辑器所使用的，用了辅助拖拽布局的，在实际使用过程中，可以不用关心这些属性。

layout_optimizationLevel
layout_editor_absoluteX
layout_editor_absoluteY
layout_constraintBaseline_creator
layout_constraintTop_creator
layout_constraintRight_creator
layout_constraintLeft_creator

Guideline

Guideline 是 ConstraintLayout 中一个特殊的辅助布局的类。相当于一个不可见的 View，使用 ConstraintLayout 可以创建水平或者垂直的参考线，其他的 View 可以相对于这个参考线来布局。

垂直 Guideline 的宽度为 0，高度为父容器（ConstraintLayout）的高度
水平 Guideline 的高度为 0，宽度为父容器（ConstraintLayout）的宽度
参考线的位置是可以移动的。
layout_constraintGuide_begin 可以指定距离左（或者上）边开始的固定位置
layout_constraintGuide_end 可以指定距离右（或者下）边开始的固定位置
layout_constraintGuide_percent 可以指定位于布局中所在的百分比，比如距离左边 2% 的位置

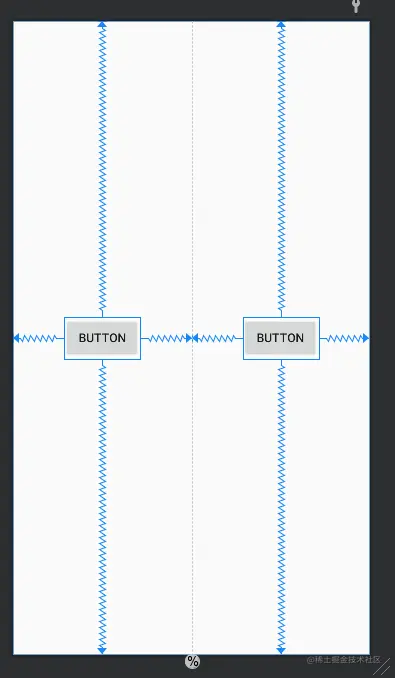

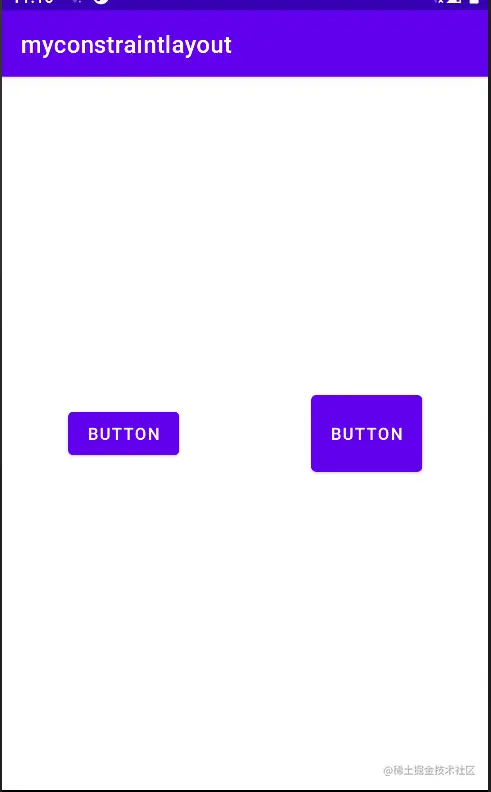

下面是一个使用垂直 Guideline 的示例, Button 相对于 guideline 布局：
layout_constraintBottom_creator

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">


    <Button
        android:id="@+id/button5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@+id/guideline4"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <Button
        android:id="@+id/button6"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="@+id/guideline4"
        app:layout_constraintTop_toTopOf="parent" />

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/guideline4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_percent="0.5" />


</androidx.constraintlayout.widget.ConstraintLayout>

通过代码来设置 ConstraintLayout 属性

上面只是 XML 布局文件中使用的属性，只能在 XML 布局文件中使用，但是现在针对 UI 做动画的时候，需要通过代码来动态设置 View 的布局属性。下面就来看看如何通过代码来设置这些属性。

ConstraintSet

ConstraintSet 是用来通过代码管理布局属性的集合对象，可以通过这个类来创建各种布局约束，然后把创建好的布局约束应用到一个 ConstraintLayout 上，可以通过如下几种方式来创建 ConstraintSet：
手工创建：
c = new ConstraintSet(); c.connect(….);
从 R.layout.* 对象获取
c.clone(context, R.layout.layout1);
从 ConstraintLayout 中获取
c.clone(clayout);

然后通过 applyTo 函数来应用到ConstraintLayout 上

package com.kowaii.myconstraintlayout;

import androidx.appcompat.app.AppCompatActivity;
import androidx.constraintlayout.widget.ConstraintLayout;
import androidx.constraintlayout.widget.ConstraintSet;

import android.os.Bundle;
import android.view.LayoutInflater;
import android.widget.Button;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);


        ConstraintSet constraintSet = new ConstraintSet();
        constraintSet.clone(this,R.layout.activity_main);

        ConstraintLayout layout = findViewById(R.id.main_at);

        constraintSet.constrainHeight(R.id.button6,200);
        constraintSet.applyTo(layout);
    }
}

UI效果

【Android】自学第三天，开始学习布局Layout

前言
