写在前面
本篇列举多个例子对Verilog语法的概念进行整体的描述，大家可以直观的通过RTL视图理解代码的运行过程。例1还附带了波形图和仿真后的波形图，帮助大家更好的了解Verilog。
相信大家仔细观察代码后，会发现赋值时所用的符号有所不同。“=”：阻塞赋值，“<=”：非阻塞赋值，这两种赋值符号都有其精妙之处，会在后续更新，带大家详尽了解这两种赋值语句的不同。
笔者才疏学浅，本篇如有缺点和疏漏在所难免，恳请广大读者批评指正。
Verilog模块的基本概念
例1
二选一多路选择器
描述
从RTL视图中很容易理解模块muxtwo的作用，输出out与输入a一致，还是与输入b一致，由sl的电平决定。当控制信号为非（低电平0）时，输出out与输入a相同，否则与b相同。
人们并不关心它的电路结构，关心的是如何从逻辑功能上来描述它。Verilog的语法支持这种逻辑行为的描述。

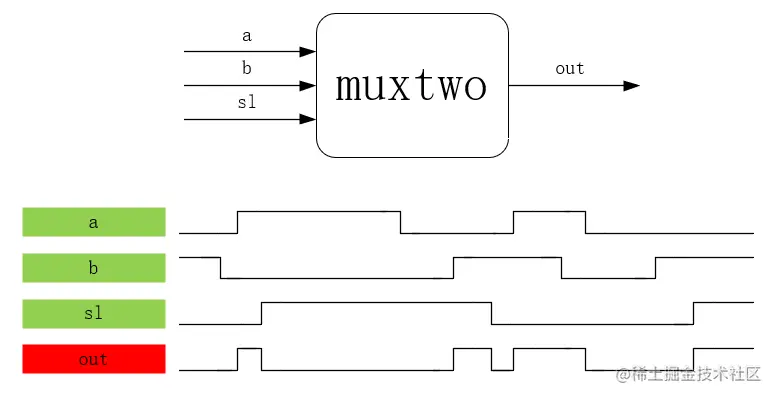

波形图
| 信号名称 | 信号类型 | 信号描述 |
|---|---|---|
| a | 输入信号 | 输入 |
| b | 输入信号 | 输入 |
| sl | 输入信号 | 输入选择信号 |
| out | 输出信号 | 输出 |

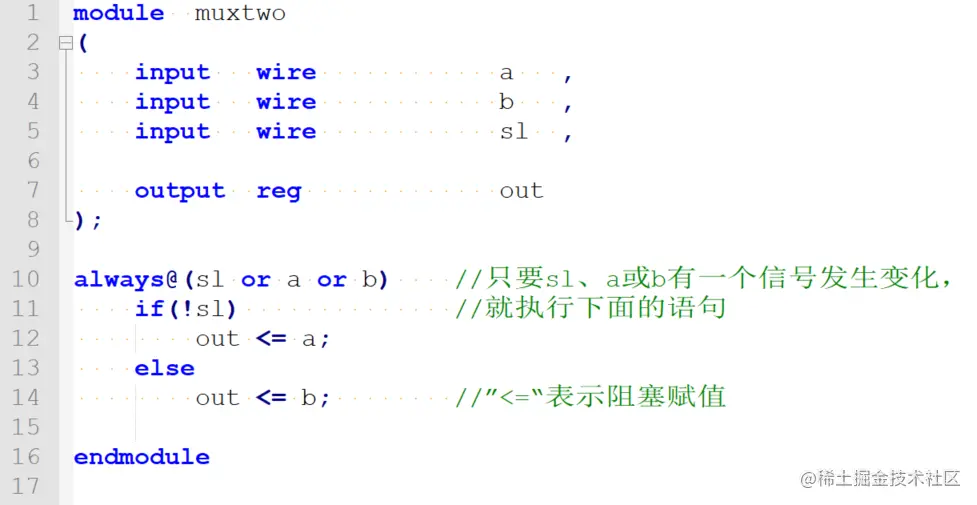

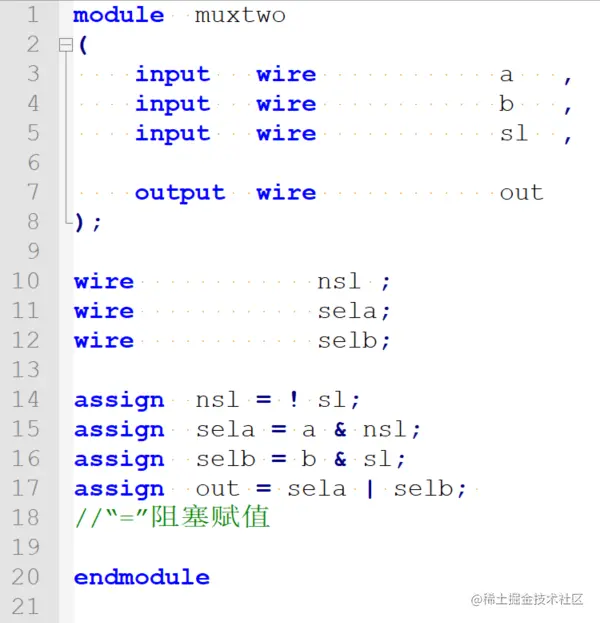

RTL代码

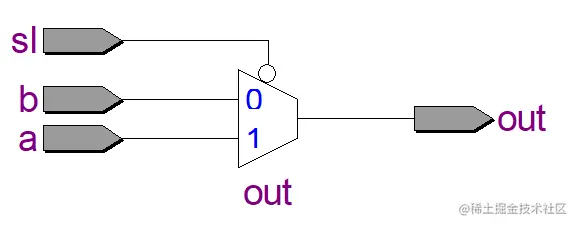

RTL视图
仿真代码

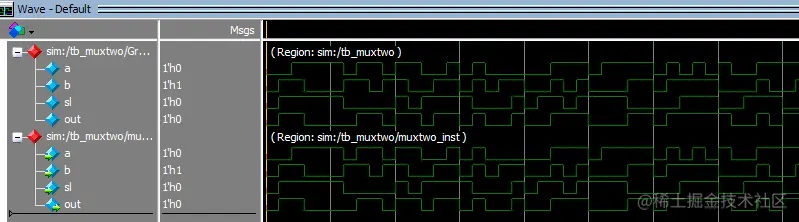

仿真波形图
例2
二选一多路选择器布尔表达式形式
参考例1，不再进行波形图的绘制和模块的仿真
描述
为了实现例1这个电路的逻辑功能，也能用布尔表达式来描述，Verilog语言中，可以用“~”、“&”、“|”操作符分别表示：求反、相与和相或运算操作。所以例1的二选一多路选择器模块实现的逻辑功能也能用例2的形式来表示。
RTL代码

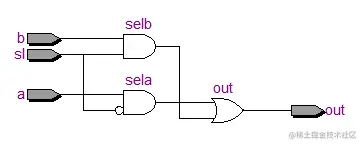

RTL视图
例3
二选一多路选择器
描述
例3所描述的也是一个二选一多路选择器，输出out与输入a一致，还是与输入b一致，由sl的电平决定。当控制信号sl为非(!)（低电平0），输出out与输入a相同，否则与b相同。模块的描述用基本的与门、或门和非门的互联来描述。在程序模块中出现的and、or和not都是Verilog语言的保留字，由Verilog语言的原语规定了它们的接口顺序和用法，分别表示与门、或门和非门，其中元件的输出口都规定在第一个端口，#1表示门输入到输出延迟1个时间单位，模块中的u1、u2、u3、u4与逻辑图中的逻辑元件对应，表示逻辑元件的实例名称。模块表示的是电路结构，和下方RTL视图完全一致。Verilog的语法也支持这种基于逻辑单元互联结构的描述。
如果在编写Verilog模块时，不但符合语法，还符合一些基本规则，就可以通过计算机上运行的工具把例1通过例2的中间形式自动转换为例3形式的模块，这个过程叫做综合。我们知道例3模块很容易与某种工艺的基本元件逐一对应起来，再通过布局布线工具自动地转变为某种具体工艺的电路布线结构。在这一部分里除了讲解基本语法外，主要讲解符合何种风格的Verilog模块是可以综合的；何种风格的模块是不可以综合的；不可综合的Verilog模块有些什么作用。

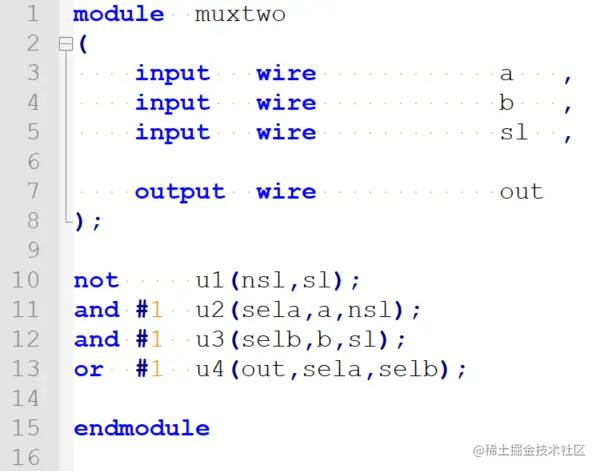

RTL代码

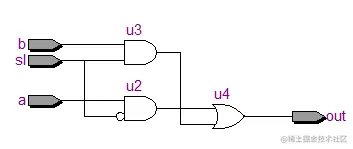

RTL视图
例4
3位加法器
描述
例4通过连续赋值语句描述了一个名为adder的3位加法器。它可以根据两个3比特数a、b和进位（cim）计算出和（sum）及向上进位（count）。

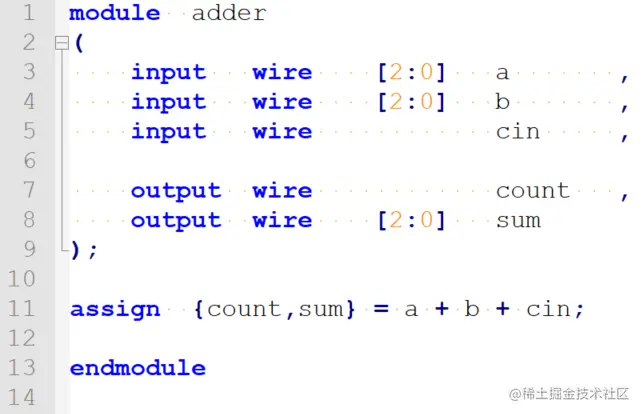

RTL代码

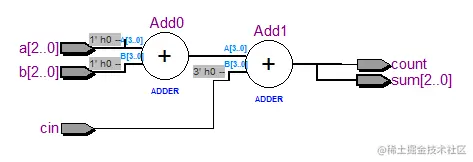

RTL视图
例5
2位比较器
描述
例5通过连续赋值语句描述了一个名为compare的比较器。对2比特数a、b进行比较，如a与b相等，则输出equal为高电平，否则为低电平。

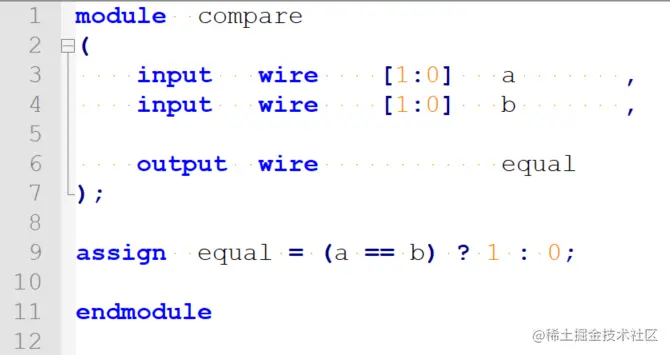

RTL代码

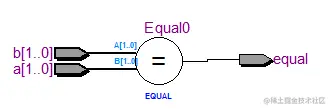

RTL视图
例6
三态门选择器
描述
例6描述了一个名为trist2的三态驱动器。程序通过调用一个在Verilog语言提供的原语库中现存的三态驱动器元件bufif1来实现其逻辑功能。在trist2模块中所用到的三态驱动器元件bufif1的具体名字叫做mubuf，这种引用现成元件或模块的方法叫做实例化或实例引用，这表示电路构造的一种常见的语法现象。
RTL代码
RTL视图
从RTL视图中可以很清楚地了解到当enable信号为高电平时，out的电平变化等于in的电平变化
例7
三态门选择器
描述
例7通过另一种方法描述了一个三态门。在这个例子中存在着两个模块：模块trist1引用由模块mytri定义的实例部件mytri_inst,模块trist1是上层模块；模块mytri则被称为子模块。在实例部件tri_inst中，带“.”表示被引用模块的端口，名称必须与被引用模块mytri的端口定义一致，小括号中表示在本模块中与之连接的线路。
RTL代码
RTL视图

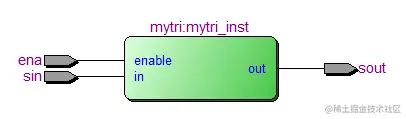

绿色框图里面模拟了类似例6中的三态门选择器
上面这些例子都是可以综合的，通过综合工具可以自动转换为由与门、或门和非门组成的加法器、比较器和三态门等组合逻辑。在数字电路基础中已经学习过怎样用组合逻辑来实现1位或2位整数的加法和比较，而带超前进位链的多位整数加法器和多位比较器的逻辑图相当复杂，很难即时辨明。但这些也是已经成熟的电路结构，对于计算机支持的EDA工具来说，这只是一个映射的过程，系统设计人员就不比过于关心它们逻辑构成的细节，而把主要精力集中在系统结构的考虑上，从而大大提高了设计效率。
Verilog用于模块的测试
Verilog还可以用来描述变化的测试信号。描述测试信号的变化和测试过程的模块也叫做测试平台（testbench），它可以对上面介绍的电路模块（无论是行为的或结构的）进行动态的全面测试。通过观测被测试模块的输出信号是否符合要求，可以调试和验证逻辑系统的设计和结构正确与否，并发现问题及时修改。

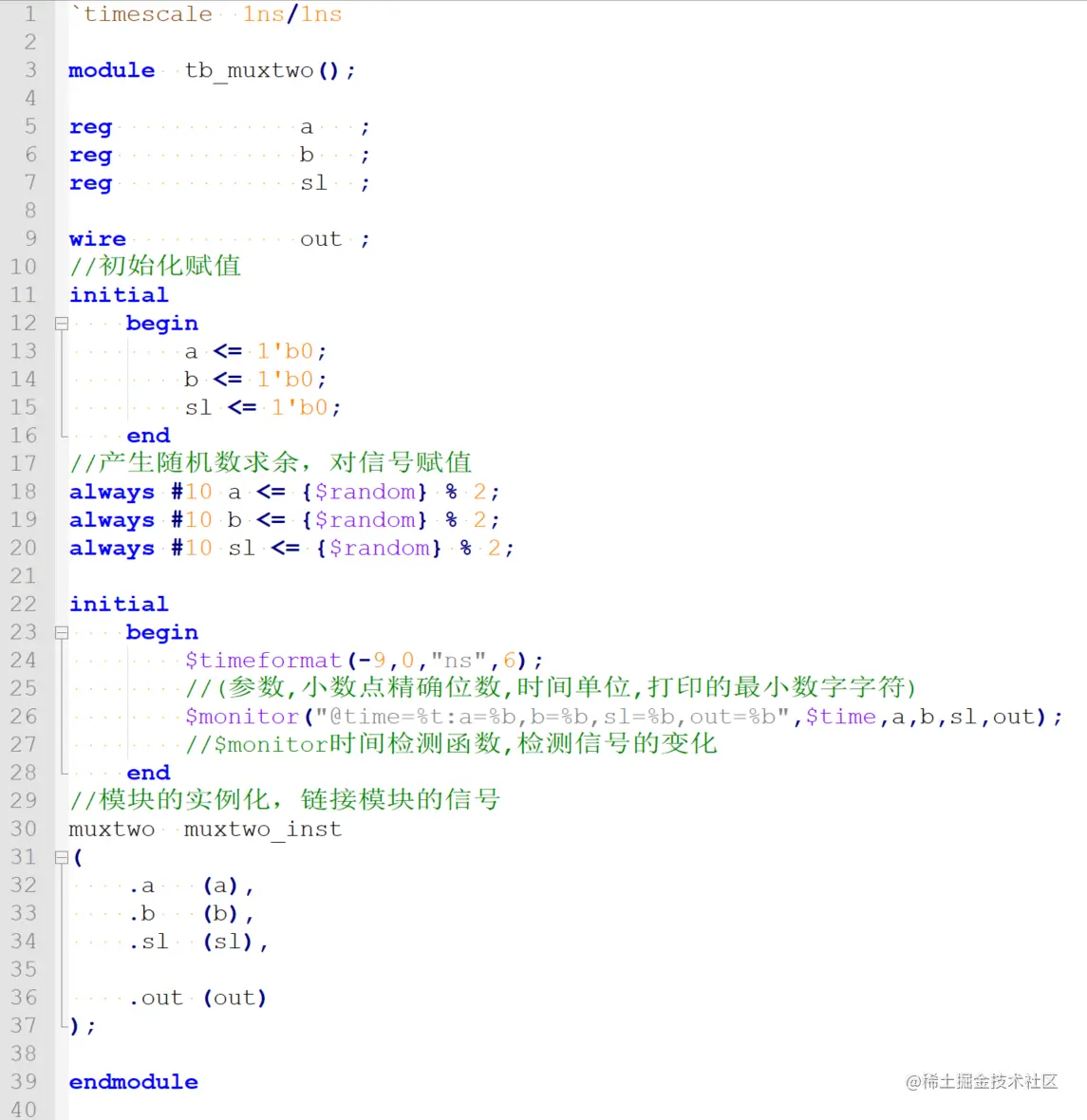

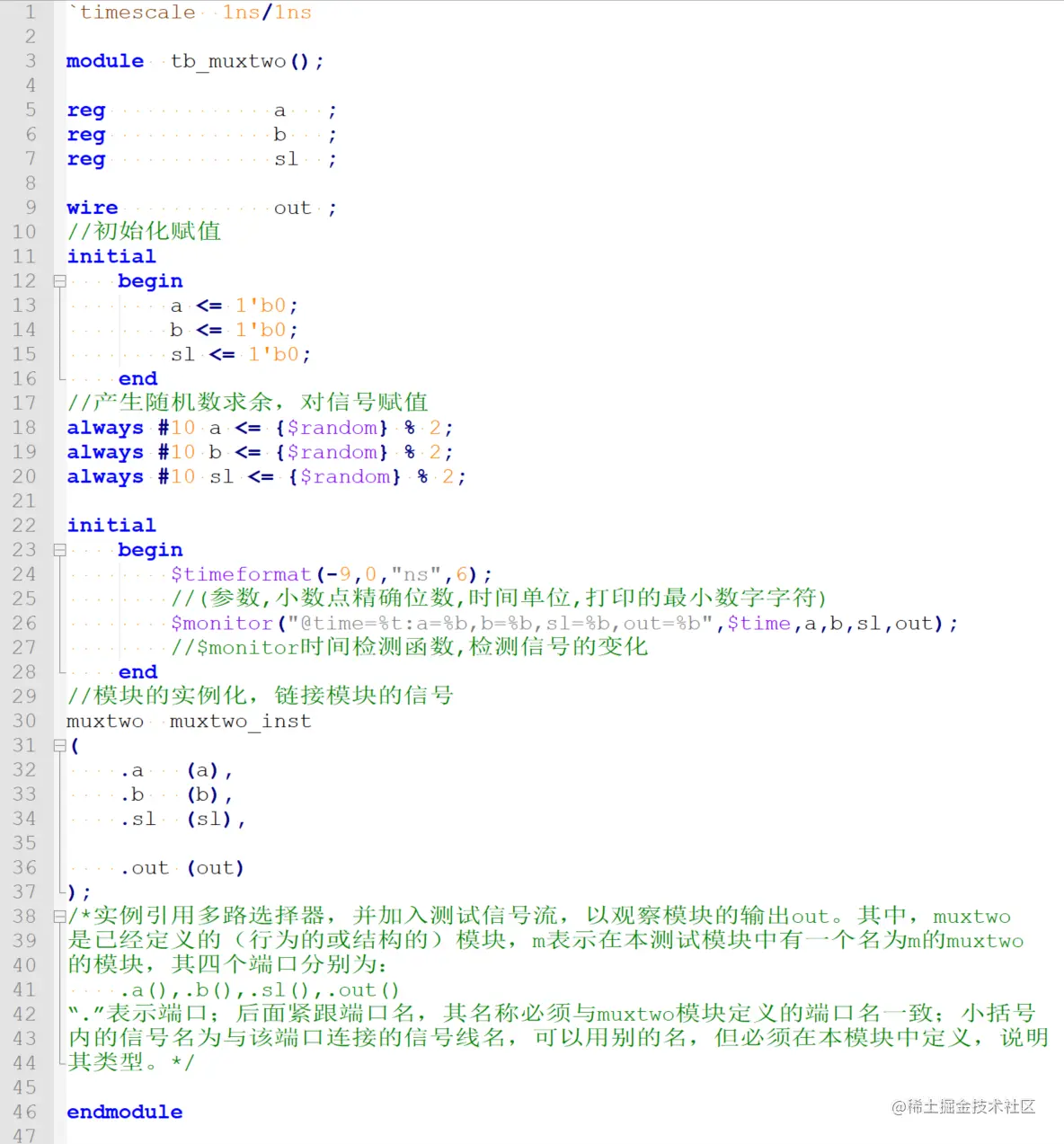

下图为例1的仿真代码（稍作修改），可以看做例1的Verilog测试模块，它可以对例1、例2和例3的多路选择器模块进行逐步深入的全面测试。
其中muxtwo可以是行为模块，也可以是布尔逻辑表达式或门级结构模块。测试模块可以对muxtwo模块进行逐步深入的完整测试。这种测试可以在功能（即行为）级上进行，也可以在逻辑网表（逻辑布尔表达式）和门级结构级上进行。它们分别称为前（RTL）仿真、逻辑网表仿真和门级仿真。如果门级结构模块与具体的工艺技术对应起来，并加上布局布线引入的延迟模型，此时进行的仿真称为布线后仿真，这种仿真与实际电路情况非常接近。可以通过运行仿真器，并观察输入/输出波形图来分析设计的电路模块的运行是否正确。
