编者按：
在「LiveVideoStackCon 2021 音视频技术大会北京站」，七牛云带来了技术专场。专场上，七牛云视频编解码负责人朱玲为我们带来了主题为《 H.265 在七牛云 QRTC 场景的落地运用》的精彩分享。本文根据现场分享整理。
按照惯例，大会组委会评选出了优秀讲师。评选的标准包括：工作输出，协作响应，专业能力 ，讲师评分与听众人数等指标。七牛云朱玲与阿里云、北京大学、腾讯、百度智能云及华为云的五位讲师共同上榜。
嘉宾简介
朱玲，七牛云视频编解码负责人。中科大硕士毕业，先后就职于 WebEx，网易，阿里巴巴，有 10 多年视频编解码研发及直播、RTC 等应用场景音视频质量优化实践经验。
演讲实录
我是朱玲，在视频编解码领域有 10 多年的工作经验，目前就职于七牛云，负责视频编解码方面工作。
本次主要和大家分享七牛云 RTC 场景中落地 H.265 的实践经验。
本次分享从以下三方面展开：首先是为什么在 QRTC 支持 H.265？其次是如何更好支持 H.265？最后探讨 QRTC 在视频质量优化方面的规划。
1.为什么支持 H.265
很多同学可能会疑惑，H.265 早在 2013 年就被接受为国际电信联盟(ITU-T)的正式标准了，七牛云为什么在过了将近十年后的今天才来谈在 RTC 场景落地 H.265，似乎很不 fashion。我也观察到，国内音视频行业对 H.265 的讨论在 2017 年达到高峰，内容主要集中在点播、转码、窄带高清领域，少部分关于 RTC 领域的讨论也主要是桌面共享优化中提到的 H.265 SCC Tools，甚至于，近两年关于 AV1 的讨论却逐渐多起来，这次大会就有几场分享主题是 AV1 的，其实这都很好理解，AV1 作为 Google 家 VPX 的下一代，就像 10 年前的 VP8 vs H.264 之争一样，不同的是，Google 这次联合了许多商家研发 AV1，也可见 AV1 的复杂程度。
在选择 H.265 之前七牛云进行了完备的市场调研，结果显示经过八年的发展，H.265 生态已经非常完善，基本所有 OTT 设备包括摄像头、Smartphone 都能够支持 H.265，这是 AV1 所远不能及的。当然，RTC 领域的从业者更多关注Web 端，我们也对 Web 端进行了调研，Safari 和 Edge 均支持 H.265，个人看来 Chrome 支持 H.265 可能只是时间问题。
而且，伴随着 HDR/4K、8K 高清视频的出现，H.264 已无法满足不断提升的视频质量需求了，即使带宽充足了，H.264 的压缩成本也非常高，亟需更高压缩率的编码器来解决当下的痛点。

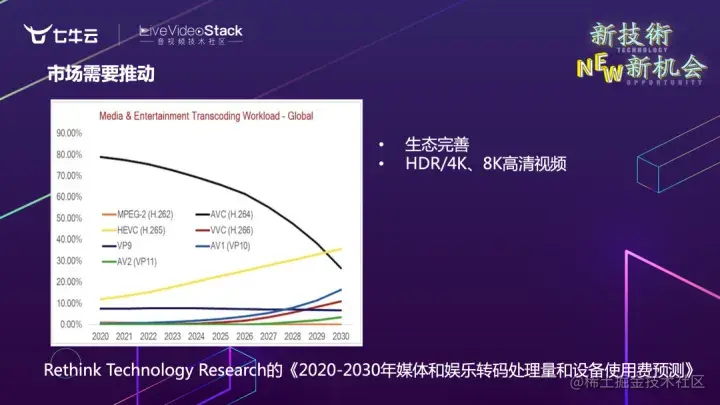

左图中黄线代表 H.265，预测从 2020 年开始一直处于稳步上升的态势，到2029 年完全超过 H.264。我个人是非常认可这张图，从我们的后台监控流量观察，2019 年 H.265 的量并不大，大概占据 10%，但从 2020 年开始，流量就一直在不断增加了。
业内同学经常讨论 H.265 的好处和优点，在 WebRTC 中的应用效果还是那么好吗？目前没有足够的文献、数据支持定论，但我相信已经有许多厂商尝试甚至已经开始支持 H.265，七牛云也不例外。
在测试 H.265 时，我们找了一大批数据集（Class B-E，标准组织的开放源码）。我们没有测试 2K，是因为 RTC 场景主要是 720p、1080p。Qiniu 是我们自己的用户数据测试集，大概有六十多个，包括游戏、直播等场景。在所有的测试系列上对比了 X265（不是 very fast 或 ultra fast，是七牛云自己定的档次，这一档次的速度类似于 ultra fast，但性能更好）、X264 及 OpenH264（WebRTC 默认集成）。数据显示，相对于 X264，X265 压缩率提升了36.3%，相对于 Open H264 更是提升了 64.1%。简而言之就是节省了许多带宽成本。但问题在于编码速度降低了 2-5 倍，表中列举的是相对速度，在四核机器上跑 1080p 时，X265 编码的绝对速度大概 20fps。

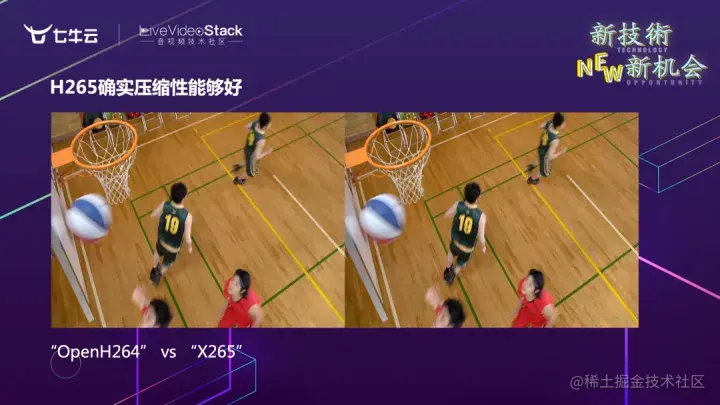

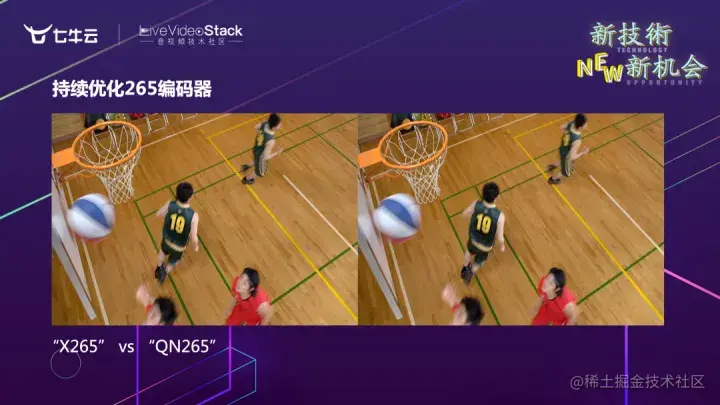

左视频由 OpenH264 编码，右视频由 X265 编码。大家可以观察两个视频中“数字 19”及地面上绿色的线，可以明显看到左边比较模糊。
总之，由于 AV1 的生态不完善，而 H.265 落地就能为用户带来价值，所以七牛云优先选择 H.265。
2.如何支持 H.265

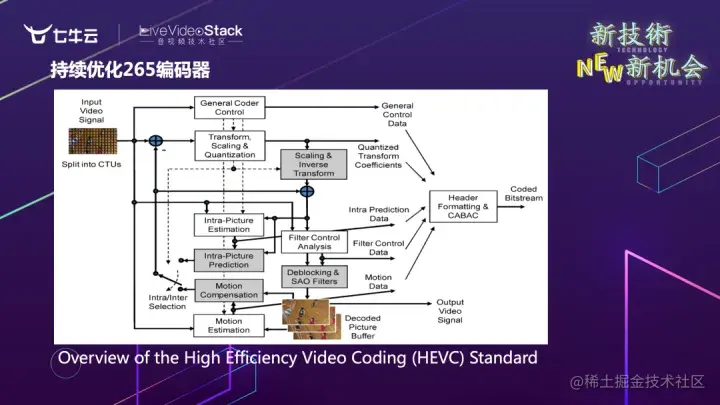

图中是 X265 的框架，做编码器的同学应该非常熟悉。X264 和 X265 在框架图中的区别仅在于 SAO 和 Split into CTUs，既然框架大致相同，那么为何前者相对后者能够提升较大性能呢？

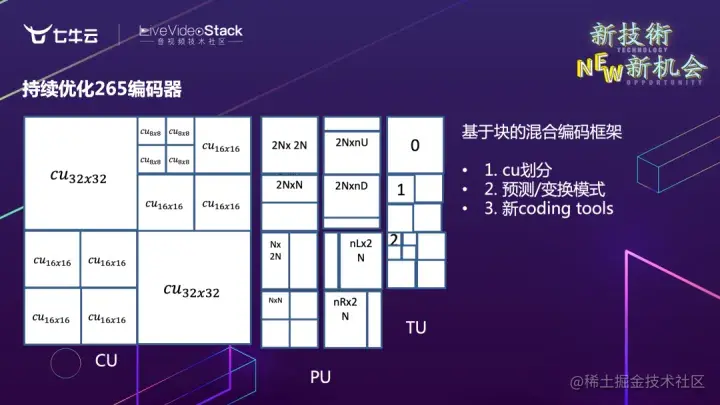

主要原因是 X265 的分块更大更灵活，编码单元最大是 64x64，64x64 可以继续以死叉树形式划分为 32x32， 16x16，到 8x8 的分割，块划分方式一共有85 种可能性，比 H.264 更丰富。
X265 的帧内、帧间预测模式也更丰富，这里截取的是 Inter 模式下的 PU 划分方式，左侧的对称性分割两者都有，但 H.265 还能进行 4x16 或 12x16 的非对称性分割。
X265 的 TU 也更大，从之前的 4x4，8x8 到现在的 16x16，32x32，TU 越大，去冗余也就越多，（当然计算量也会越大，下文会详细讨论）。
除此以外，X265 也增加了新的 coding tools，如 SAO、AMVP，AMVP 相较于 H.264 中的 MVP 加了时域 MV 预测，还有 Merge 模式等等。
以上是 X265 性能提升的主要原因。

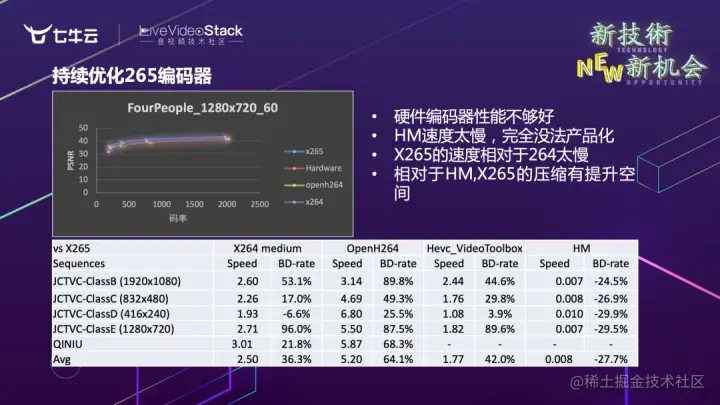

既然 H.265 这么好，那是否有现成的编码器实现可以直接应用到我们的产品中呢？带着这个疑问，我们重点测试了硬件实现的代表：Video TooLbox，学术界实现：HM，以及开源实现 X265，从测试数据看来，Video TooLbox 并不乐观，两个指标甚至都不如 X.264，所以大家在直接使用 Apple 硬件支持 H.265时也许会发现，怎么性能可能还不如 X264 啊；而 HM 的速度真的太慢了，完全不能产品化，但压缩率确实好。至于 X265，前面也介绍了在特定环境下绝对速度只有 20fps，达不到实时高清要求，而且相对于 HM，X265 的压缩也有很大提升空间。
我们的目标是产品化的 H.265 的速度能达到或接近 H.264 的水平，压缩率达到 HM 水平。

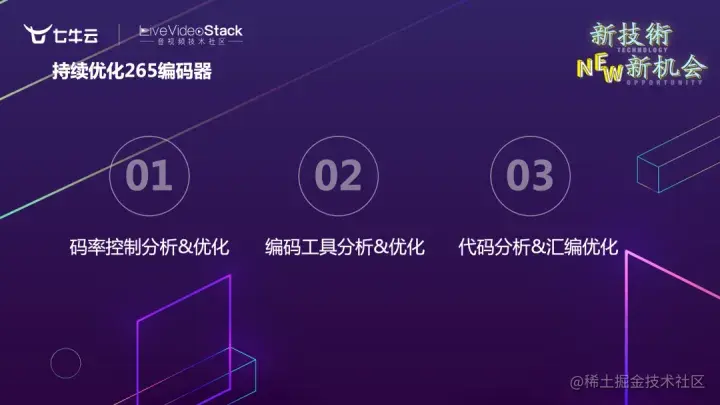

七牛云对 265 编码器的优化包括码率控制优化、编码工具优化、汇编优化。
2.1 码率控制分析&优化
WEBRTC 传输层为了能够实时检测带宽，耗费了很大精力在带宽估计上，比如推出了 GCC、TCC 等，光带宽估计准确是不够的，编码器的码率控制（尤其在WebRTC 场景下）同样重要。

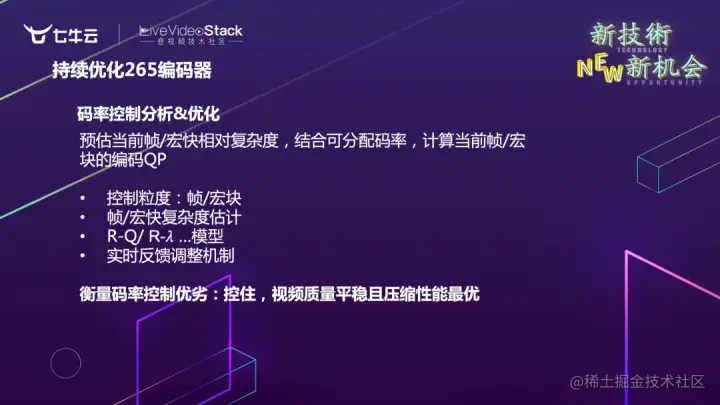

码率控制的主要内容是预估当前帧/宏块的相对复杂度，结合可分配码率，计算当前帧/宏块的编码 QP，可以简化为 Bit->QP，码率控制要注意以下问题：
1、控制粒度，控制到帧级还是宏块级，如果控制到宏块级，那么一帧里的每个宏块的 QP 都是不同的。
2、帧/宏块复杂度估计，如何计算复杂度。
3、如何建立 Bit-QP 之间的关系模型，使用 R-Q 还是 R-λ 模型。
4、实时反馈调整机制，估计不准确要尽快进行调整。
优秀的码率控制首先要能控住，但这并不是最重要的，比如 500k 的带宽控制到 200k，视频质量会非常差，这样的控住没有意义，所以应该是控制且最大化发挥带宽能力。其次还需要平稳的视频质量和最优的压缩性能。
下面让我们带着这四个问题，分析下 X265 的码控实现。

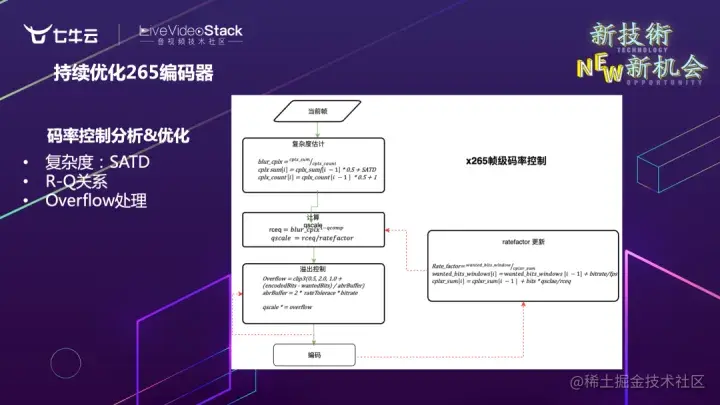

图：one-pass 的 ABR 算法下 X265 帧级码控流程图
X265 在计算当前帧的复杂度时，不仅使用了当前帧的 SATD，还使用了之前的SATD。所以 X265 码控特征是波动小，新的一帧对整个系统影响和冲击比较小，延续了 X264 作者说到的希望 QP 波动不大。虽然这个想法很好，但当某一个场景下的 R-Q 关系发生大的变化后，这时如果 QP 波动还很小，无法对系统造成冲击，势必不能较好地控制码率。X265 也打了一些补丁，当出现新的一帧或新场景的时候，就会重置整个系统的码控。
针对 RTC 场景，我们对 X265 帧级码控了个有趣的测试。
横坐标是时间维度的帧数（25帧/s），在 250 帧（10s）这一点改变目标码率，从 1000k 改为 500k（码率实时波动是 RTC 场景的一个显著特征），可以看到，如果在 ABR 码控中只修改 Bit 值，不进行其他操作，图示蓝线（代表实际码率）和目标码率的跟随很不紧密，一直到 350 帧也就是 14s 左右才能接近目标码率，而且码率很快又降低很多，和目标码率差距较大。如果在改变目标码率的同时刷新码控模型，就会像红线（代表重置后的实际码率）的表现一样，紧紧跟随目标码控并且很快达到目标码率水平。
测试说明如果在 RTC 场景使用 X265 的 ABR，设置新的目标码率同时需要刷新码控模型，否则会像蓝线一样表现非常差。

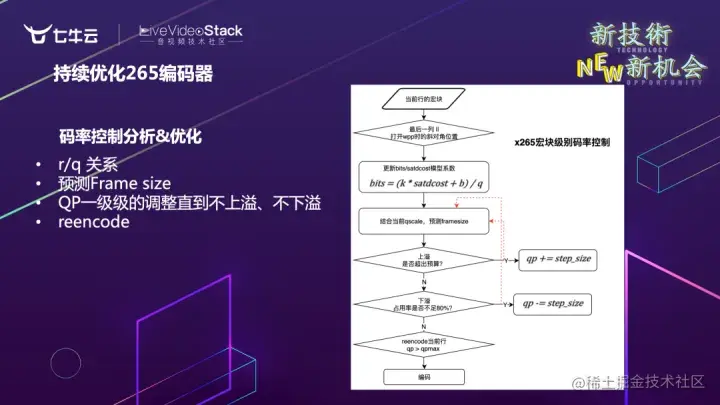

宏块级码率控制不是 X265 默认选项，需要先设置 VBV 才会启动宏块级调控，更准确地说是编码一行之后再调整 QP。VBV 对 QP 的调整区间为[-6，+6]，当超过 +6 时，系统判断为此时码率明显不够，将使用新的 QP 重新编码这一行。

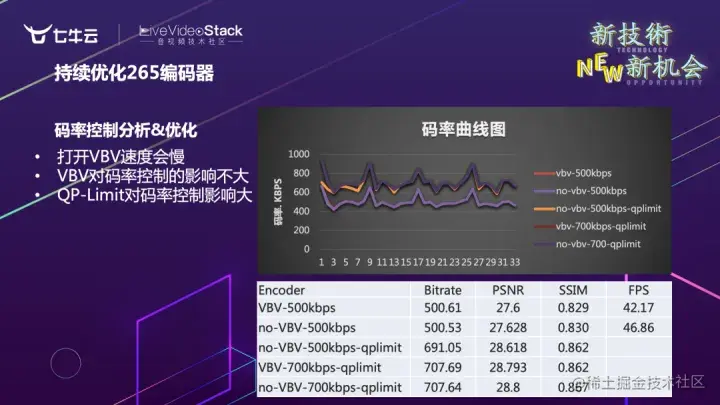

我们将码率控制在 500kbps，对 RTC 场景下使用 VBV 算法的 X265 宏块级码控系统做了大量测验，数据显示如果不打开 VBV，码率是能控住的，打开之后，PSNR 表现差不多。
图示 QP-Limit 的意思是，我们限制了码控输出的 QP 范围：WebRTC 的代码中经常会将量化范围设置为 24～37，认为这个区间的视频质量是人眼能够接受的，低于 24 会浪费 bit，人眼也不太能主观看出差别，大于 37 人眼则不能接受。所以我们也设置了 24～37 的码控限制，试图造一个“不打开宏块级别码控，码率控不住，打开之后就能控住的 case”，结果显示， 打不打开 VBV 都控制不住，宏块级别码控没什么作用。我个人怀疑是复杂度计算出了问题，但没有深究。至少在大量测试数据的佐证下，VBV 在 RTC 场景发挥的空间较小。另外，QP 限制是有一定作用的，PSNR 提升很多，视频质量也会更好。
在保证单帧质量的情况下，X265 控不住码率，那么如何解决这个问题呢？既然 X265 不是针对 RTC 场景优化的编码器，那我们就找到了为 RTC 场景诞生的 OpenH264 来进行测试。

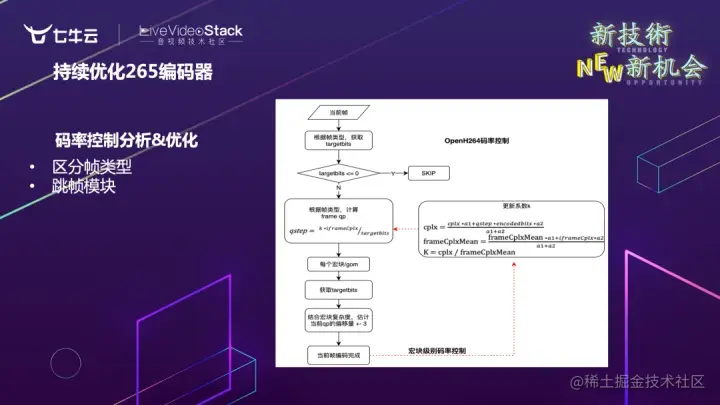

图为 OpenH264 的码率控制模型，和 X265 的码控系统相同，它也有复杂度、不断更新的模型、上溢下溢。它的特别之处在于 skip，当码率控不住的情况下，会选择跳帧来控制码率，否则对带宽应用影响很大。当然，跳帧也需要聪明的逻辑加持：如果 10 帧给了 300k 冗余，结果 3 帧就用完了后面 7 帧的冗余，其它全部跳帧，会导致画面不连续。

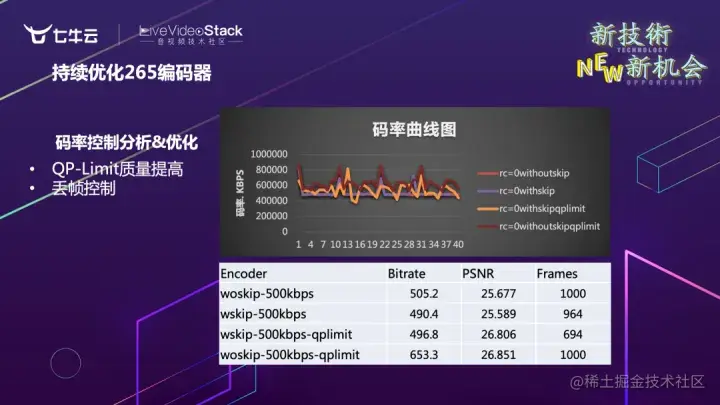

对 OpenH264 进行的测验中，QP 限制是必须的，因为需要保证单帧质量，否则出现马赛克会严重影响用户体验。在已经进行 QP 限制的情况下，控不住码率时就要打开 skip，对比最后两行数据，打开 skip 控住后的码率是 496.8，未打开 skip 控不住时码率达到 653.3，当然帧数也是从本来的 1000 帧到 694 帧，跳了 300 多帧。
分析了这么多算法后，七牛云也提出了自己的码控算法 QNRC。目前只做了帧级的码率控制。

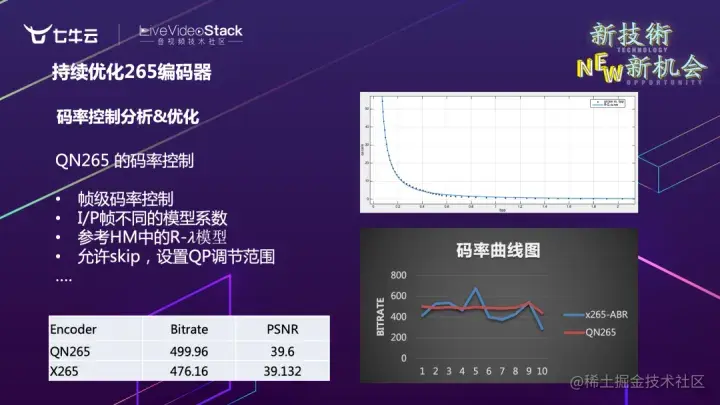

QNRC 采用的是 R-λ 模型。右上图是我们拟合的一条 bpp（bits per pixel）和 qs cale 的关系，这样就可以跳过帧复杂度的计算，因为在实时场景下复杂度计算也不准确。QNRC 允许 skip，同时设置 QP 调节范围。
右下图是测试结果，横坐标每 2s 为一个点，可以看到 500k 时 QN265 表现非常平稳（1s为一点时会有一些波动），而蓝线 X265-ABR 波动比较大。从码控来看，QN265 基本接近目标码控 500k，码率大概浪费了 0.04，PSNR 高了0.5，质量高很多，这就是七牛云目前所做的码控系统，还有一定的优化空间。
2.2 编码工具分析&优化

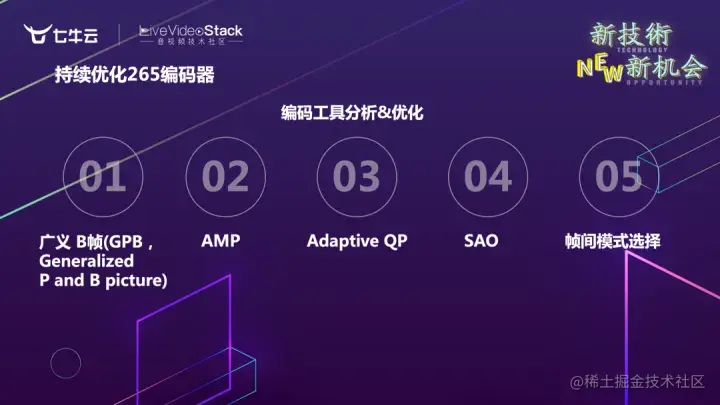

编码工具优化我们主要介绍广义 B 帧、AMP、Adaptive QP、SAO、帧间模式选择（整个编码器中最耗时的部分）的优化。
2.2.1.广义 B 帧

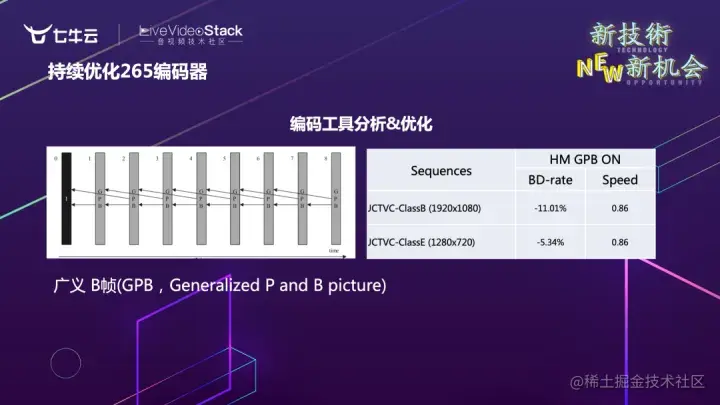

H.264 或 H.265 的传统 B 帧用到后向参考帧，实时系统中实现传统 B 帧势必会增加延时。广义 B 帧的出现就解决了这个问题，它的预测编码模式选择都和 B 帧一样，但只用了前向参考帧，这就是广义 B 帧（Generalized P and B picture）。
目前苹果硬件码流支持 GPB，HM 也是支持的，X265 不支持，所以我们在 HM上测试了广义 B 帧的功能，观察 GPB 是否能在 RTC 场景中产生效益。
为 HM 配的参数适用于 zero lantency 场景，从数据来看，GPB 是有效果的，1080p 能带来超过 10% 的压缩率，这是非常可观的数据。
我们也尝试了在 X265 上集成支持并做了些测试，将 X265 的 P 帧全部改为了GPB 帧，压缩速率并没有达到预期效果。分析码流发现，左上图是 HM 中第一个 GPB 帧中的第一个采用双向预测的宏块，L0 和 L1 不同。按理说，参考帧相同 L0 应该等于 L1（第一个宏块，后面的可能被 AMVP 影响就不列举），这是因为 B 帧的双向预测会固定 L0 的 mv，再重新降低范围，增大精度进行精确搜索，而 X265 尚不支持双向预测运动估计。
于是，在支持 GPB 的同时 QN265 也只吃了 Bi- prediction motion search，右图数据显示支持 BI search 和 GPB 后能够带来 8.36% 的压缩率。
所以大家如果想要实现 RTC 场景下的编码器，最好能够支持 BI search 和 GPB。
2.2.2.AMP

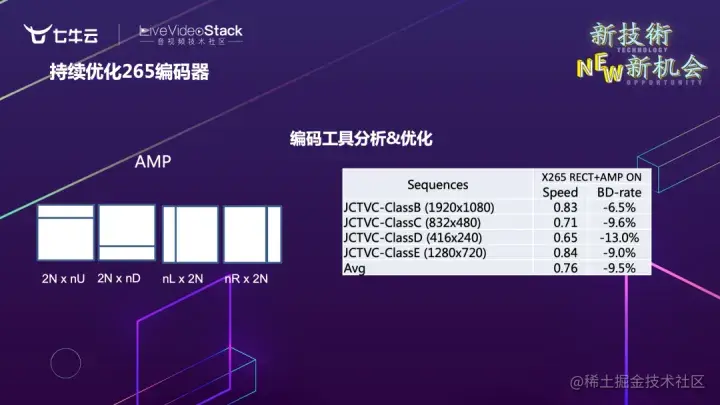

上文也提到了 X264 都是对称性分割，X265 增加了不对称性分割，结合视频块运动的复杂多样性，增加不对称 PU 划分时，往往能找到更精确的 mv。
测试显示：X265 也支持 AMP +RECT，整体带来了 9.5% 的性能提升，速度也降低的比较多了，怎么降低复杂度呢？
我们做了些测试，设置一个 QP 值 37，码率不太高的平滑运动场景，发现打开和关闭 AMP 其实影响不大，选中 AMP 的没有多少，可见，针对码率比较低低，比较平缓运动的视频序列，可以自适应关闭 AMP。
另外，我们对打开 AMP 的码流进行了仔细的分析，如图所示左边是前一帧，右边是后一帧。红色箭头所指的帧选中了非对称性的划分方式，它的前一帧不是 skip。总结得出一个结论：如果当前帧用 AMP 的划分方式，它的前一帧中相应块大概率不是 skip 的，我们将这个逻辑运用到快速算法 中，结果显示：可以看到压缩性能提升了 7.7%，速度略有一点降低。
2.2.3.Adaptive QP
Adaptive QP 是 X264 作者的拿手之作， 它的实际思想是人眼对视频中平坦区的失真是非常敏感的，而对于快速变化的失真没有那么敏感，所以应该把码率主要用在平坦的地方。它会检测帧的复杂度，如果是平坦的就降低 QP，提升整体主观质量。
我们也集成了 Adaptive QP 算法，进行了大量测试，但设计了很多 case 都没有看到明显的主观质量提升，虽然压缩率降低是符合预期，但是画质没有增强就有点意外了，QN265 暂时没有打开此功能选项。
2.2.4.SAO

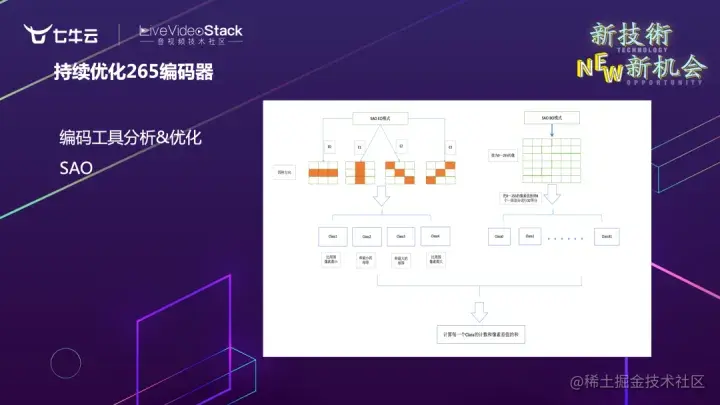

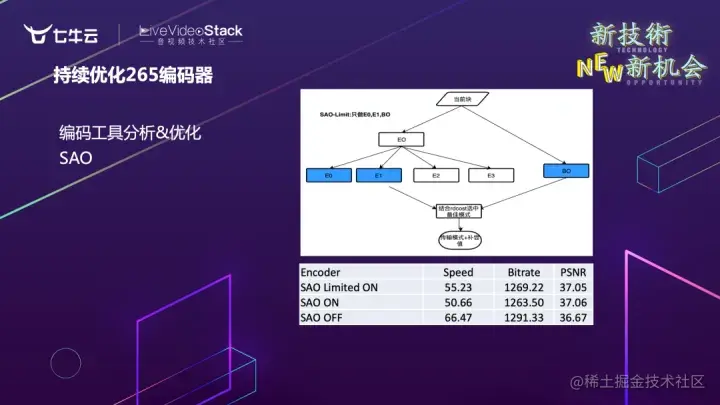

SAO（Sample Adaptive Offset ，样本自适应偏移），它的出发点是：在编码端既有重建解码图像也有原始图像，对二者像素进行比较，如果将这个像素值偏移 offset 写到码流里传到解码端，解码端解码重建时候加上这个 offset，那么就更接近原始帧了。这个工具主要是用来提升编码的 PSNR，使解码帧接近于原始帧。想法自然是很好的，但每个 pixel 都计算残差写入码流是是非常浪费 bits，无法达到视频压缩目的的。因此，SAO 的研发者提出了对图像进行分类传输，只对特定类别的像素 offset 进行传递，这样即能节省码流也能降低视频压缩失真。
SAO 在 X265 的实现可以说是直接从 HM 拿来的，站在巨人的肩膀上，避免重复造轮子一点问题也没有，同时也说明了这部分的优化空间非常大，因为 HM 的实现侧重点不在产品化上。
X265 里面有个 SAO 加速工具 “SAO-Limited”挺好使的，建议大家支持 SAO，毕竟能带来可观的视频质量提升，同时也要研发更多的快速算法实现宏块级别自适应 SAO 功能，整体提升效率和压缩率。
2.2.5.帧间模式选择

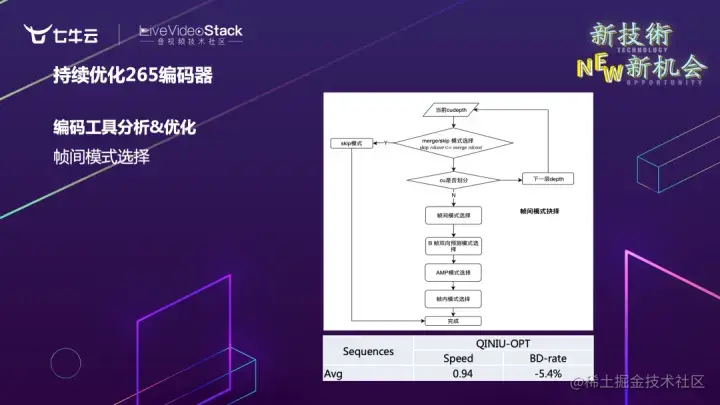

图示是 X265 的帧间模式流程图简化版，相较于 HM 的流程有很大变化。前面也提到，X265 和 HM 比较有 30% 的压缩率差异，这一块就占了较大比重。QN265 的帧间模式选择流程充分接近 HM 实现，同时集成了自己的快速算法（主要是 early skip），从现阶段的测试数据来看，QN265 帧间预测部分相较于 X265 压缩率提升了 5%。建议大家在实现或优化自己的 265 编码器的时候，尝试打破 X265 的思路，也许会有意想不到的效果。
2.3 代码分析&汇编优化
最后是代码的汇编优化部分，我们首先使分析工具对代码进行复杂度/cpu 耗时分析，如图所示，对耗时比较多的函数进行逐个分析优化来降低函数执行时间。

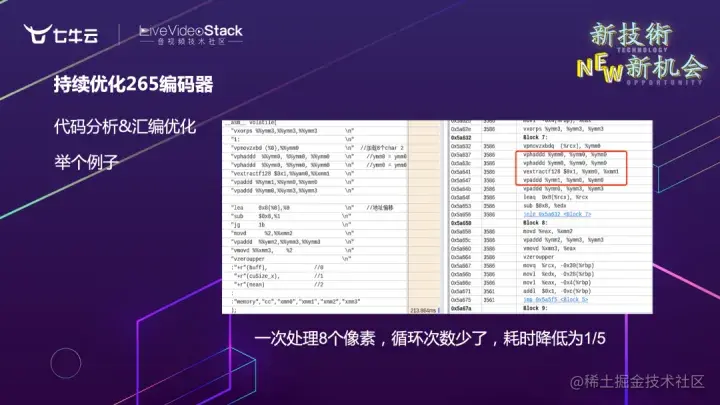

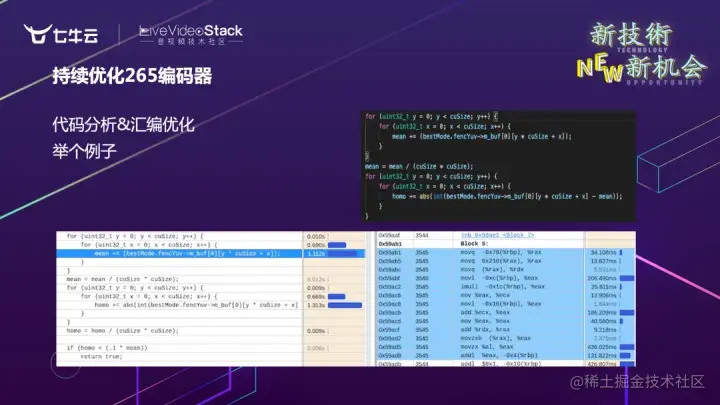

举个例子：X265 的“ComlexityCheckCU”函数，实现的功能是：先求像素平均值，再用每个像素值减去平均值得出差值。编译器自动解析需要 12 条机器指令外加两个大循环来实现，复杂耗时。
对这个函数进行指令集优化，所谓指令集优化或汇编优化，它的底层逻辑即使是一条指令并行处理多个数据，增加指令处理的吞吐量。如图所示，使用 AVX2 的汇编指令集，用四条指令，每条指令并行处理八个像素，整体耗时是原先的 1/5。
经过以上几方面的优化，QN265 编码器速度和 X265 的 ultra fast 相当，在 720p 上能达到实时编码，1080p 大概在 20 多帧。压缩率提升 20%。

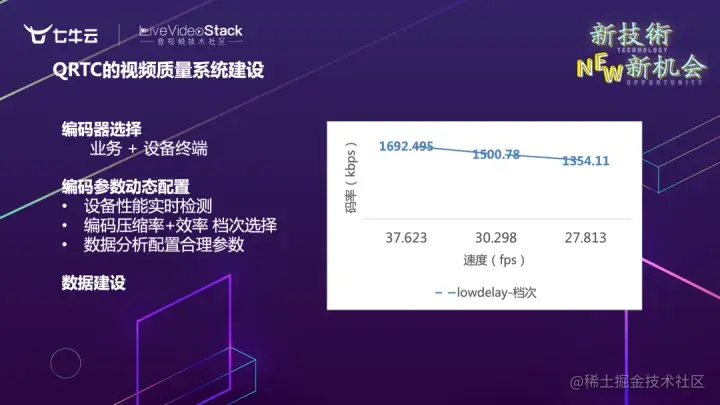

当然了，光有好的算法还不够，在 RTC 场景中还需要实现一整套的质量控制系统，将具体应用的场景特性，设备特性，利用大数据的手段整合起来作为我们编码器使用的指导。QN265 在保证实时性的前提下提供了三个档次可供选用，大概的性能指标如图所示。可编码速度越快，压缩率会随之下降。一般而言，好的设备最好用最慢的档次，压缩率会节省更多，毕竟带宽占据视频应用的大部分成本。
3.未来规划

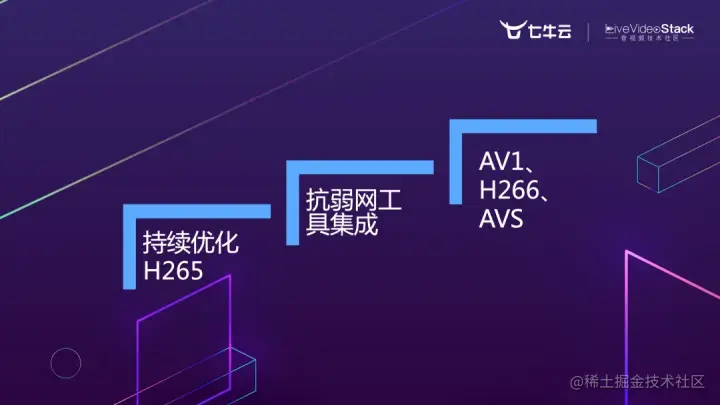

未来，我们会持续优化 H.265，虽然速度已超过 ultra fast，但我们不满足于此。其次会集成一些抗弱网工具，RTC 场景最大的问题就是弱网。最后，我们拥抱所有的好技术，新标准。
