在60 分钟快速入门中，我们已经知道了如何加载数据，定义nn.Module的子类作为模型并为其提供数据，在训练集上训练，并在测试集上测试。为了跟踪实际情况，我们只是在模型训练时打印了一些统计数据，用以了解训练是否正在进行。但是，还有更好的方法：PyTorch 与 TensorBoard 集成，这是一种用于可视化神经网络训练运行结果的工具。本教程使用 torchvision.datasets读取 [Fashion-MNIST 数据集] 到pytorch (github.com/zalandorese…
在本教程中，我们将学习如何：
- 读入数据并进行适当的转换（这和之前的教程相同）。
- 配置TensorBoard。
- 向TensorBoard写入数据 。
- 使用 TensorBoard 查看模型架构。
- 使用 TensorBoard 创建我们在上个教程中创建的可视化的交互式版本，使用更少的代码
具体来说，在第 5 点，我们将看到：
- 检查我们的训练数据的几种方法
- 如何在训练时跟踪模型的性能
- 训练后如何评估我们的模型的性能。
我们将从与CIFAR-10 教程中类似的样板代码开始：
# imports
import matplotlib.pyplot as plt
import numpy as np
import torch
import torchvision
import torchvision.transforms as transforms
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
# transforms
transform = transforms.Compose(
[transforms.ToTensor(),
transforms.Normalize((0.5,), (0.5,))])
# datasets
trainset = torchvision.datasets.FashionMNIST('./data',
download=True,
train=True,
transform=transform)
testset = torchvision.datasets.FashionMNIST('./data',
download=True,
train=False,
transform=transform)
# dataloaders
trainloader = torch.utils.data.DataLoader(trainset, batch_size=4,
shuffle=True, num_workers=2)
testloader = torch.utils.data.DataLoader(testset, batch_size=4,
shuffle=False, num_workers=2)
# constant for classes
classes = ('T-shirt/top', 'Trouser', 'Pullover', 'Dress', 'Coat',
'Sandal', 'Shirt', 'Sneaker', 'Bag', 'Ankle Boot')
# helper function to show an image
# (used in the `plot_classes_preds` function below)
def matplotlib_imshow(img, one_channel=False):
if one_channel:
img = img.mean(dim=0)
img = img / 2 + 0.5 # unnormalize
npimg = img.numpy()
if one_channel:
plt.imshow(npimg, cmap="Greys")
else:
plt.imshow(np.transpose(npimg, (1, 2, 0)))
我们将在该教程中定义一个类似的模型架构，只做一些小的修改：
- 用一个通道 代替 三个通道
- 图片大小 28x28 代替 32x32
class Net(nn.Module):
def __init__(self):
super(Net, self).__init__()
self.conv1 = nn.Conv2d(1, 6, 5)
self.pool = nn.MaxPool2d(2, 2)
self.conv2 = nn.Conv2d(6, 16, 5)
self.fc1 = nn.Linear(16 * 4 * 4, 120)
self.fc2 = nn.Linear(120, 84)
self.fc3 = nn.Linear(84, 10)
def forward(self, x):
x = self.pool(F.relu(self.conv1(x)))
x = self.pool(F.relu(self.conv2(x)))
x = x.view(-1, 16 * 4 * 4)
x = F.relu(self.fc1(x))
x = F.relu(self.fc2(x))
x = self.fc3(x)
return x
net = Net()
optimizer和criterion和之前的定义相同：
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(net.parameters(), lr=0.001, momentum=0.9)
1. TensorBoard 设置
现在开始设置 TensorBoard，从 torch.utils.tensorboard导入个SummaryWriter，这是能将数据写入 TensorBoard 的关键对象。
from torch.utils.tensorboard import SummaryWriter
# default `log_dir` is "runs" - we'll be more specific here
writer = SummaryWriter('runs/fashion_mnist_experiment_1')
注意，此行创建了一个runs/fashion_mnist_experiment_1 文件夹。
2. 写入数据到 TensorBoard
现在使用make_grid将图像写入的 TensorBoard。
# get some random training images
dataiter = iter(trainloader)
images, labels = dataiter.next()
# create grid of images
img_grid = torchvision.utils.make_grid(images)
# show images
matplotlib_imshow(img_grid, one_channel=True)
# write to tensorboard
writer.add_image('four_fashion_mnist_images', img_grid)
现在运行
tensorboard --logdir=runs

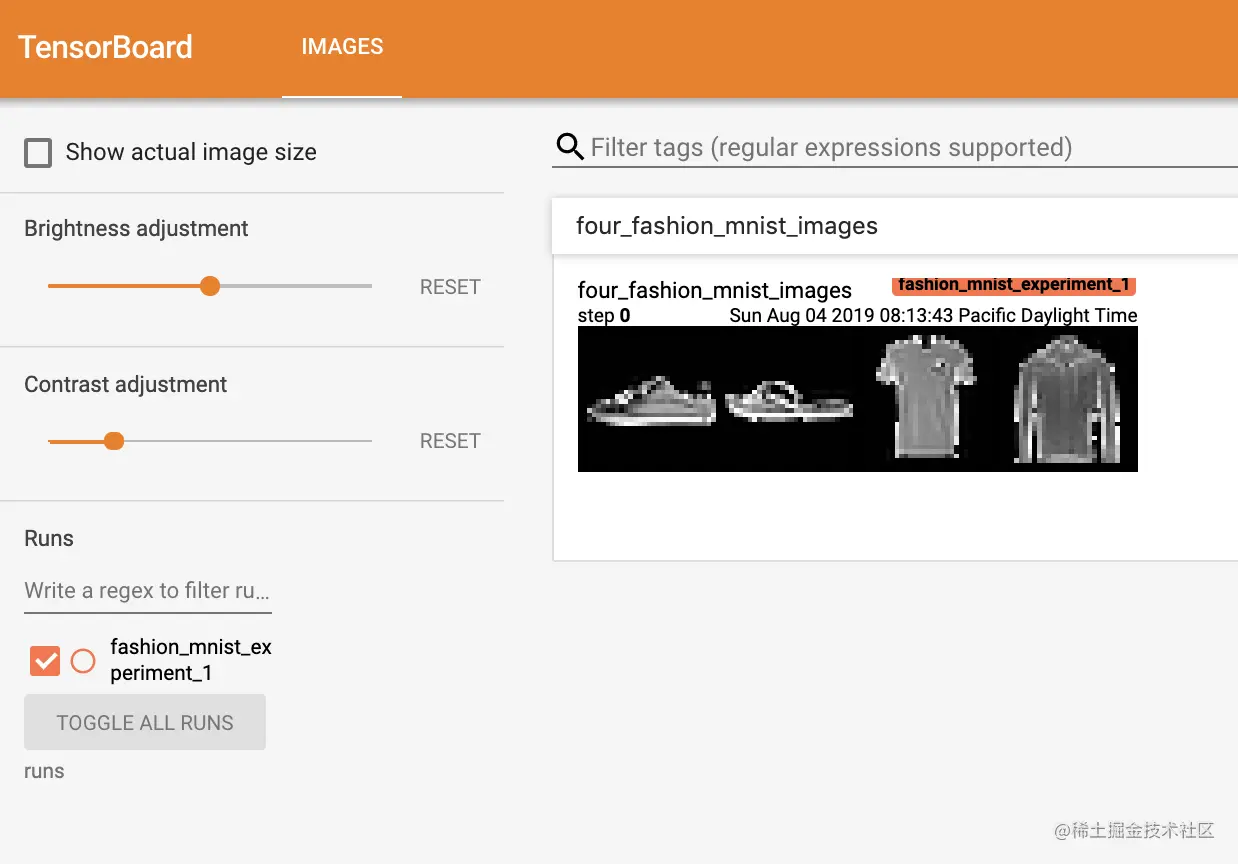

从命令行然后导航到http://localhost:6006 应该显示以下内容。
OK,现在我们知道如何使用 TensorBoard了！然而，这个例子可以在 Jupyter Notebook 中完成——TensorBoard 真正出彩的地方在于创建交互式可视化。我们将在接下来介绍其中一个，在本教程结束时还会介绍更多。
3. 使用 TensorBoard 检查模型
TensorBoard 的优势之一是它能够可视化复杂的模型结构。让我们可视化我们构建的模型。
writer.add_graph(net, images)
writer.close()

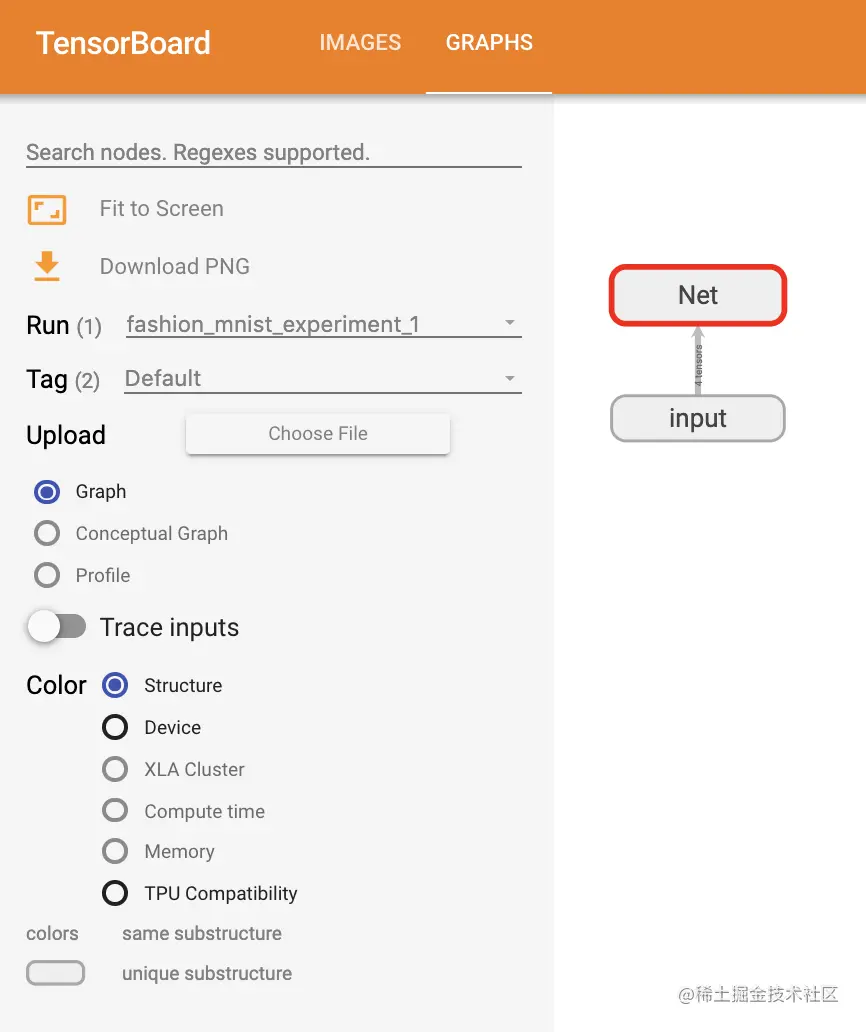

现在刷新 TensorBoard 后，您应该会看到一个“Graphs”选项卡，如下所示：
继续并双击“Net”以查看其展开，查看构成模型的各个操作的详细视图。
TensorBoard 有一个非常方便的功能，可以在低维空间中可视化高维数据，例如图像数据；我们接下来会介绍这个。
4. 向 TensorBoard 添加“投影 Projector”
可以通过add_embedding用于可视化高维数据的低维表示
# helper function
def select_n_random(data, labels, n=100):
'''
Selects n random datapoints and their corresponding labels from a dataset
'''
assert len(data) == len(labels)
perm = torch.randperm(len(data))
return data[perm][:n], labels[perm][:n]
# select random images and their target indices
images, labels = select_n_random(trainset.data, trainset.targets)
# get the class labels for each image
class_labels = [classes[lab] for lab in labels]
# log embeddings
features = images.view(-1, 28 * 28)
writer.add_embedding(features,
metadata=class_labels,
label_img=images.unsqueeze(1))
writer.close()

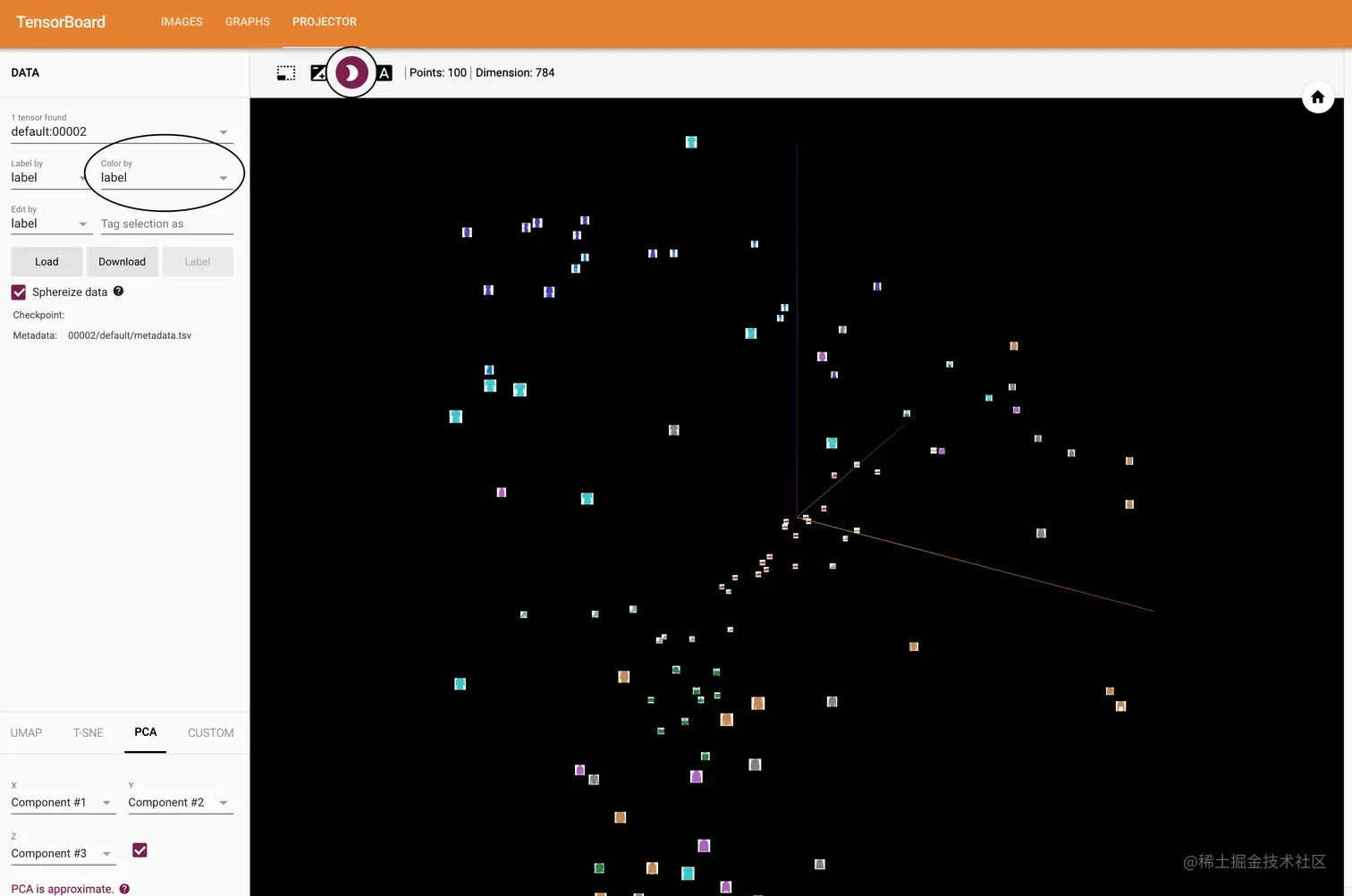

现在在 TensorBoard 的“Projector”选项卡中，可以看到这 100 张图像——每张都是 784 维——投影到三维空间中。此外，这是交互式的：您可以单击并拖动以旋转三维投影。最后，说一些使可视化更易于查看的提示：选择左上角的“color: label”，以及启用“night mode”，这将使图像更易于查看，因为它们的背景是白色的：
现在已经彻底查看了数据，下边演示一下 TensorBoard 如何从训练开始 让跟踪模型训练和评估更清晰。
5. 使用 TensorBoard 进行跟踪模型训练
在前面的示例中，我们只是简单地每 2000 次迭代打印一次模型的运行损失。现在，我们将把运行损失记录到 TensorBoard，以及模型通过该plot_classes_preds函数所做的预测的视图。
# helper functions
def images_to_probs(net, images):
'''
Generates predictions and corresponding probabilities from a trained
network and a list of images
'''
output = net(images)
# convert output probabilities to predicted class
_, preds_tensor = torch.max(output, 1)
preds = np.squeeze(preds_tensor.numpy())
return preds, [F.softmax(el, dim=0)[i].item() for i, el in zip(preds, output)]
def plot_classes_preds(net, images, labels):
'''
Generates matplotlib Figure using a trained network, along with images
and labels from a batch, that shows the network's top prediction along
with its probability, alongside the actual label, coloring this
information based on whether the prediction was correct or not.
Uses the "images_to_probs" function.
'''
preds, probs = images_to_probs(net, images)
# plot the images in the batch, along with predicted and true labels
fig = plt.figure(figsize=(12, 48))
for idx in np.arange(4):
ax = fig.add_subplot(1, 4, idx+1, xticks=[], yticks=[])
matplotlib_imshow(images[idx], one_channel=True)
ax.set_title("{0}, {1:.1f}%\n(label: {2})".format(
classes[preds[idx]],
probs[idx] * 100.0,
classes[labels[idx]]),
color=("green" if preds[idx]==labels[idx].item() else "red"))
return fig
最后，让我们使用之前教程中相同的模型训练代码来训练模型，但是每 1000 批将结果写入 TensorBoard，而不是打印到控制台；这是使用 add_scalar 函数完成的。
此外，当我们训练时，我们将生成一张图像，显示模型的预测与该批次中包含的四张图像的实际结果。
running_loss = 0.0
for epoch in range(1): # loop over the dataset multiple times
for i, data in enumerate(trainloader, 0):
# get the inputs; data is a list of [inputs, labels]
inputs, labels = data
# zero the parameter gradients
optimizer.zero_grad()
# forward + backward + optimize
outputs = net(inputs)
loss = criterion(outputs, labels)
loss.backward()
optimizer.step()
running_loss += loss.item()
if i % 1000 == 999: # every 1000 mini-batches...
# ...log the running loss
writer.add_scalar('training loss',
running_loss / 1000,
epoch * len(trainloader) + i)
# ...log a Matplotlib Figure showing the model's predictions on a
# random mini-batch
writer.add_figure('predictions vs. actuals',
plot_classes_preds(net, inputs, labels),
global_step=epoch * len(trainloader) + i)
running_loss = 0.0
print('Finished Training')

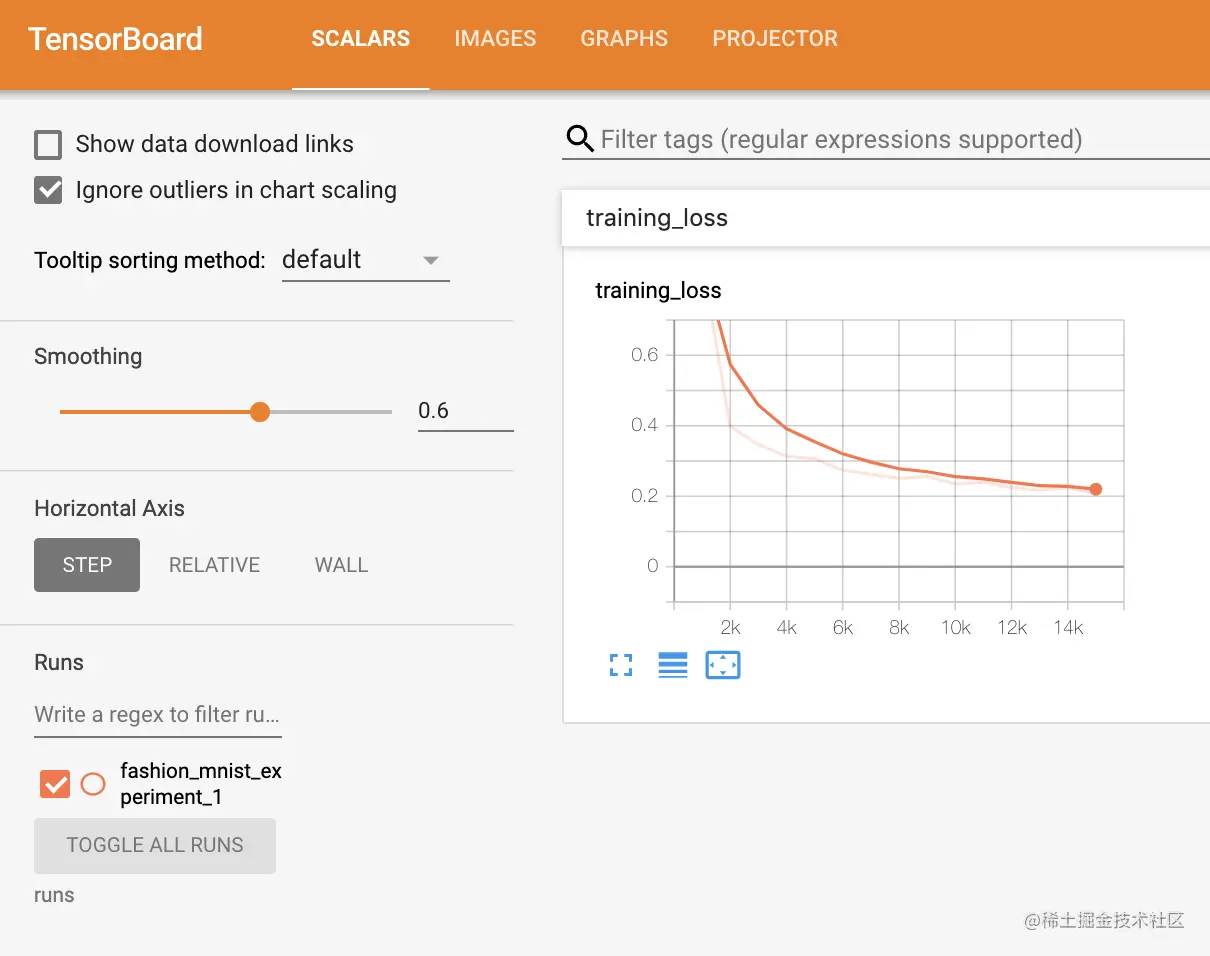

您现在可以查看scalars选项卡以查看在 15,000 次训练迭代中绘制的运行损失：

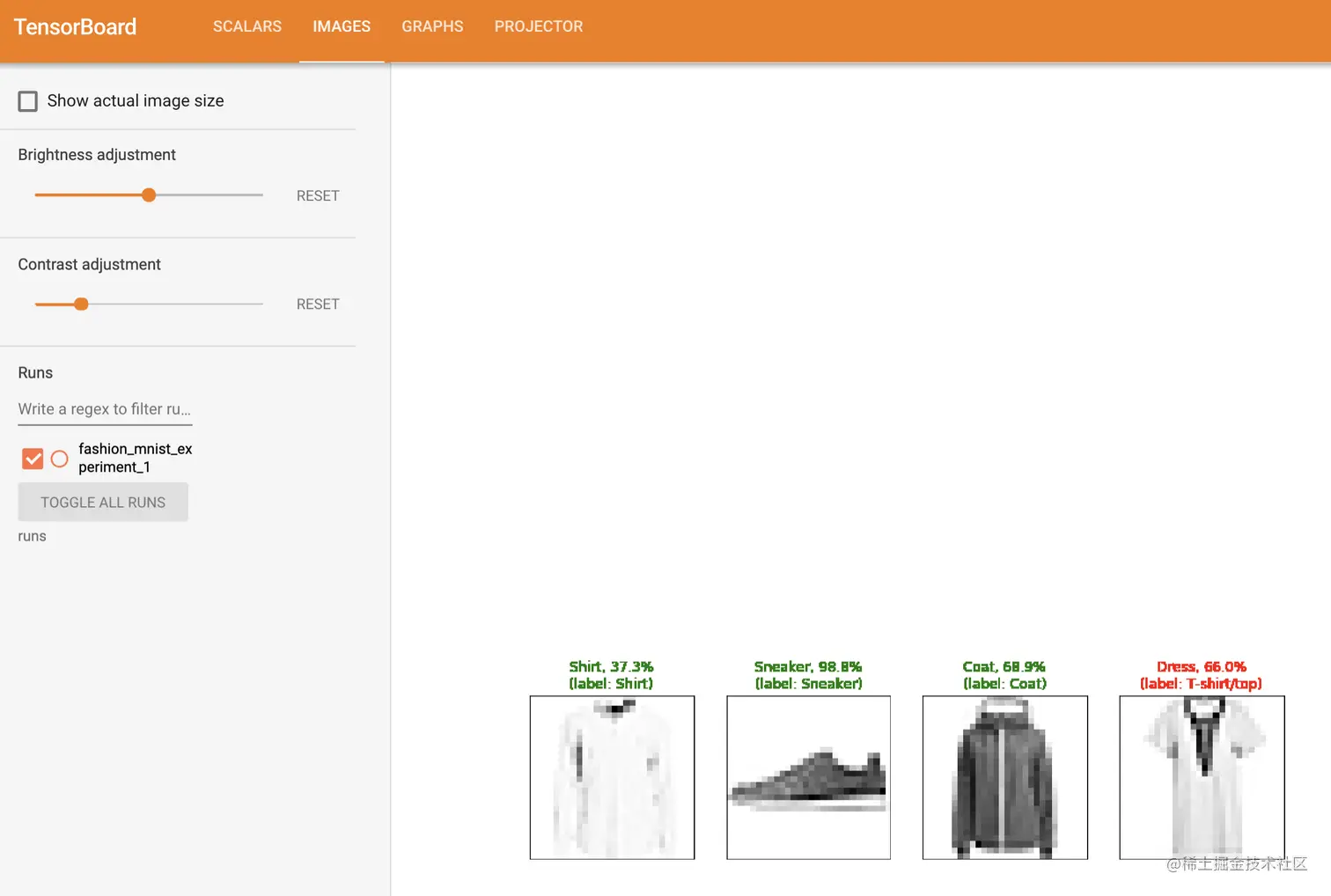

此外，我们可以查看模型在整个学习过程中对任意批次所做的预测。查看“Images”选项卡并在“predictions vs. actuals”可视化下向下滚动以查看此内容；这向展示了，例如，仅在 3000 次训练迭代之后，该模型就已经能够区分视觉上不同的类别，例如衬衫、运动鞋和外套，尽管它不像后来在训练中变得那么自信：
在之前的教程中，我们查看了模型经过训练后的每类准确率；在这里，我们将使用 TensorBoard 为每个类绘制精确召回曲线（这里有很好的解释）。
6. 使用 TensorBoard 评估训练好的模型
# 1. gets the probability predictions in a test_size x num_classes Tensor
# 2. gets the preds in a test_size Tensor
# takes ~10 seconds to run
class_probs = []
class_label = []
with torch.no_grad():
for data in testloader:
images, labels = data
output = net(images)
class_probs_batch = [F.softmax(el, dim=0) for el in output]
class_probs.append(class_probs_batch)
class_label.append(labels)
test_probs = torch.cat([torch.stack(batch) for batch in class_probs])
test_label = torch.cat(class_label)
# helper function
def add_pr_curve_tensorboard(class_index, test_probs, test_label, global_step=0):
'''
Takes in a "class_index" from 0 to 9 and plots the corresponding
precision-recall curve
'''
tensorboard_truth = test_label == class_index
tensorboard_probs = test_probs[:, class_index]
writer.add_pr_curve(classes[class_index],
tensorboard_truth,
tensorboard_probs,
global_step=global_step)
writer.close()
# plot all the pr curves
for i in range(len(classes)):
add_pr_curve_tensorboard(i, test_probs, test_label)

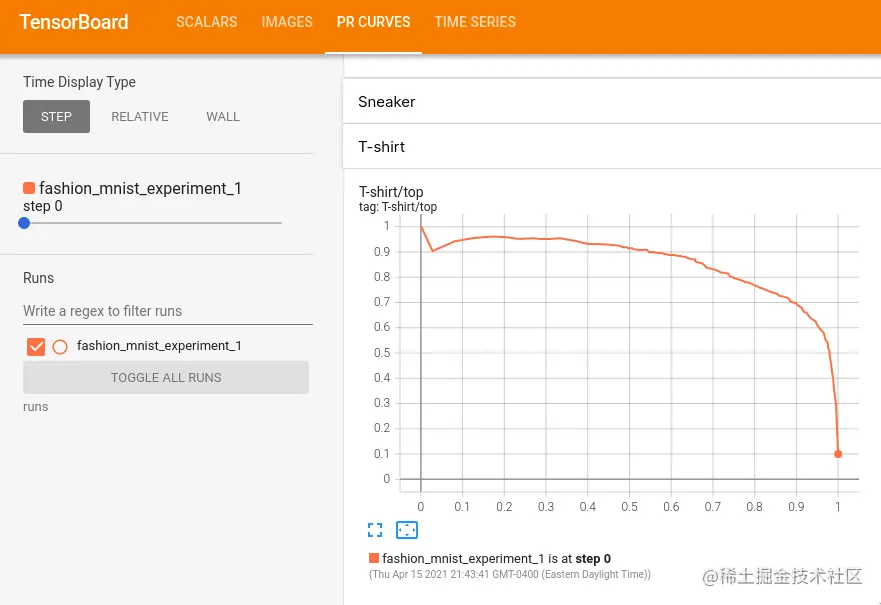

现在将看到一个“PR Curves”选项卡，其中包含每个类别的精确召回曲线。继续往下看；会看到，在某些类别中，模型具有几乎 100% 的“area under the curve”，而在其他类别中，该面积较低：
到此我们介绍了PyTorch集成TensorBoard集成的全部过程。当然，也可以在 Jupyter Notebook 中执行 TensorBoard 所做的所有事情，但使用 TensorBoard，可以获得更好的视觉交互效果。
