JVM-内存结构

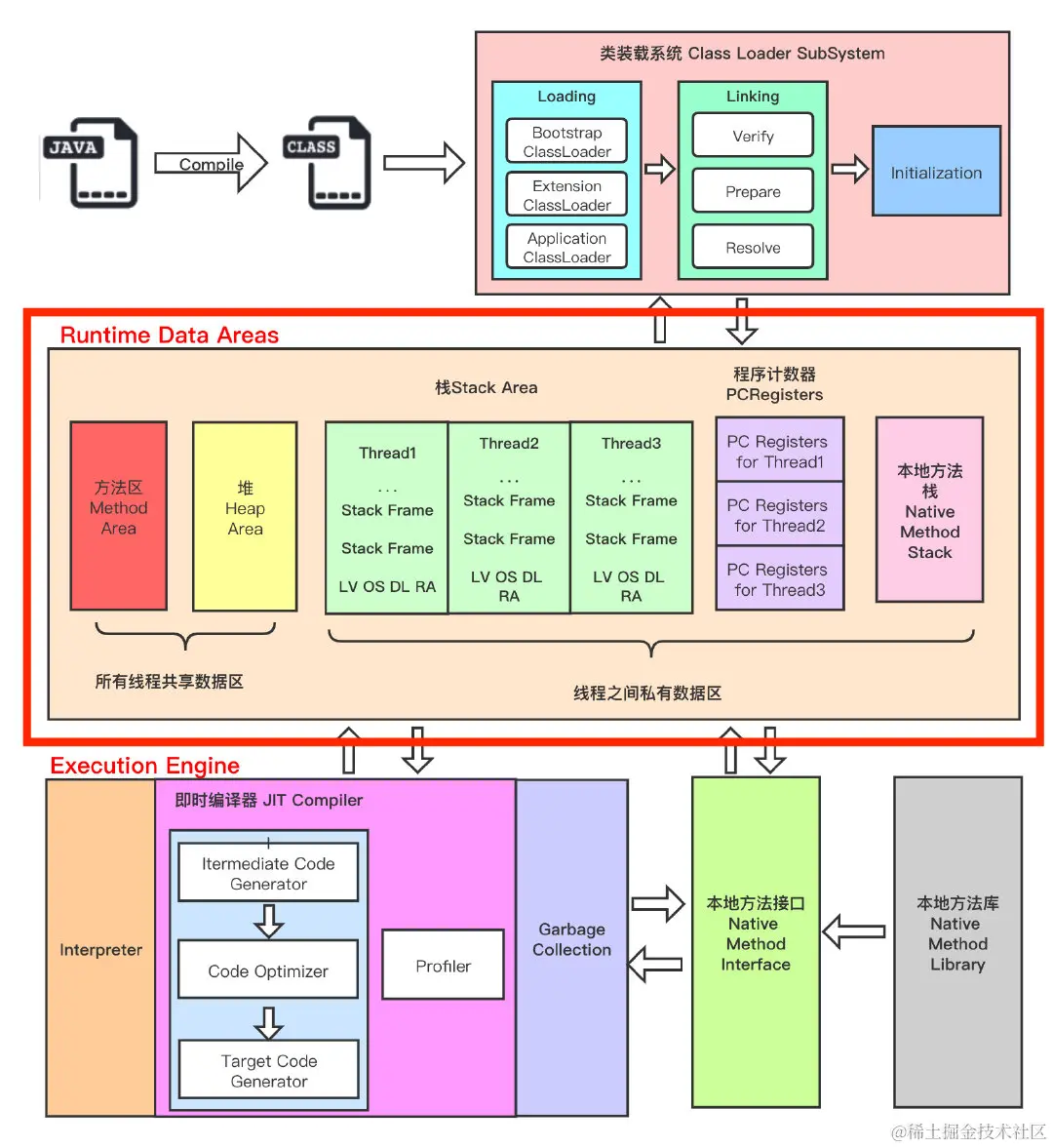

下图是JVM 整体架构，中间部分就是 Java 虚拟机定义的各种运行时数据区域

JVM内存机构主要分为5个区：

程序计数器（Program Counter Register）或者PC寄存器（PC Register）：线程私有。它可以看作是当前线程所执行的字节码的行号指示器。指向下一条要执行的指令。
虚拟机栈(Java Virtual Machine Stacks)：线程私有。早期也叫 Java 栈。每个线程在创建的时候都会创建一个虚拟机栈，其内部保存一个个的栈帧(Stack Frame），对应着一次次 Java 方法调用。主管 Java 程序的运行，它保存方法的局部变量、部分结果，并参与方法的调用和返回。
本地方法栈（Native Method Stack）：线程私有。为虚拟机使用到的Native方法服务。如Java使用c或者c++编写的接口服务时，代码在此区运行。
堆内存（Heap）：线程共享。Java 堆是 Java 虚拟机管理的内存中最大的一块，被所有线程共享。此内存区域的唯一目的就是存放对象实例，几乎所有的对象实例以及数据都在这里分配内存。
方法区（Method Area）：线程共享。虽然 Java 虚拟机规范把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫 Non-Heap（非堆），目的应该是与 Java 堆区分开。主要作用是存储类信息、常量、静态变量、即时编译器编译后的代码。

程序计数器（Program Counter Register）

程序计数器（Program Counter Register）又名PC寄存器（PC Register）。JVM 中的 PC 寄存器是对物理 PC 寄存器的一种抽象模拟。

作用

PC 寄存器用来存储指向下一条指令的地址，即将要执行的指令代码。由执行引擎读取下一条指令。
JVM设计PC寄存器是因为CPU需要不停的切换各个线程，这时候切换回来以后，就得知道接着从哪开始继续执行。JVM的字节码解释器就需要通过改变PC寄存器的值来明确下一条应该执行什么样的字节码指令。
设计为线程独立是因为多线程在一个特定的时间段内只会执行其中某一个线程方法，CPU会不停的做任务切换，这样必然会导致经常中断或恢复。为了能够准确的记录各个线程正在执行的当前字节码指令地址，所以为每个线程都分配了一个PC寄存器，每个线程都独立计算，不会互相影响。

虚拟机栈(Java Virtual Machine Stacks)

Java 虚拟机栈(Java Virtual Machine Stacks)，早期也叫 Java 栈。每个线程在创建的时候都会创建一个虚拟机栈，其内部保存一个个的栈帧(Stack Frame），对应着一次次 Java 方法调用，是线程私有的，生命周期和线程一致。

作用

主管 Java 程序的运行，它保存方法的局部变量、部分结果，并参与方法的调用和返回。

特点：

栈是一种快速有效的分配存储方式，访问速度仅次于程序计数器
JVM 直接对虚拟机栈的操作只有两个：每个方法执行，伴随着入栈（进栈/压栈），方法执行结束出栈
栈不存在垃圾回收问题

栈的存储单位

每个线程都有自己的栈，栈中的数据都是以栈帧(Stack Frame) 的格式存在。
在这个线程上正在执行的每个方法都各自有对应的一个栈帧。
栈帧是一个内存区块，是一个数据集，维系着方法执行过程中的各种数据信息。

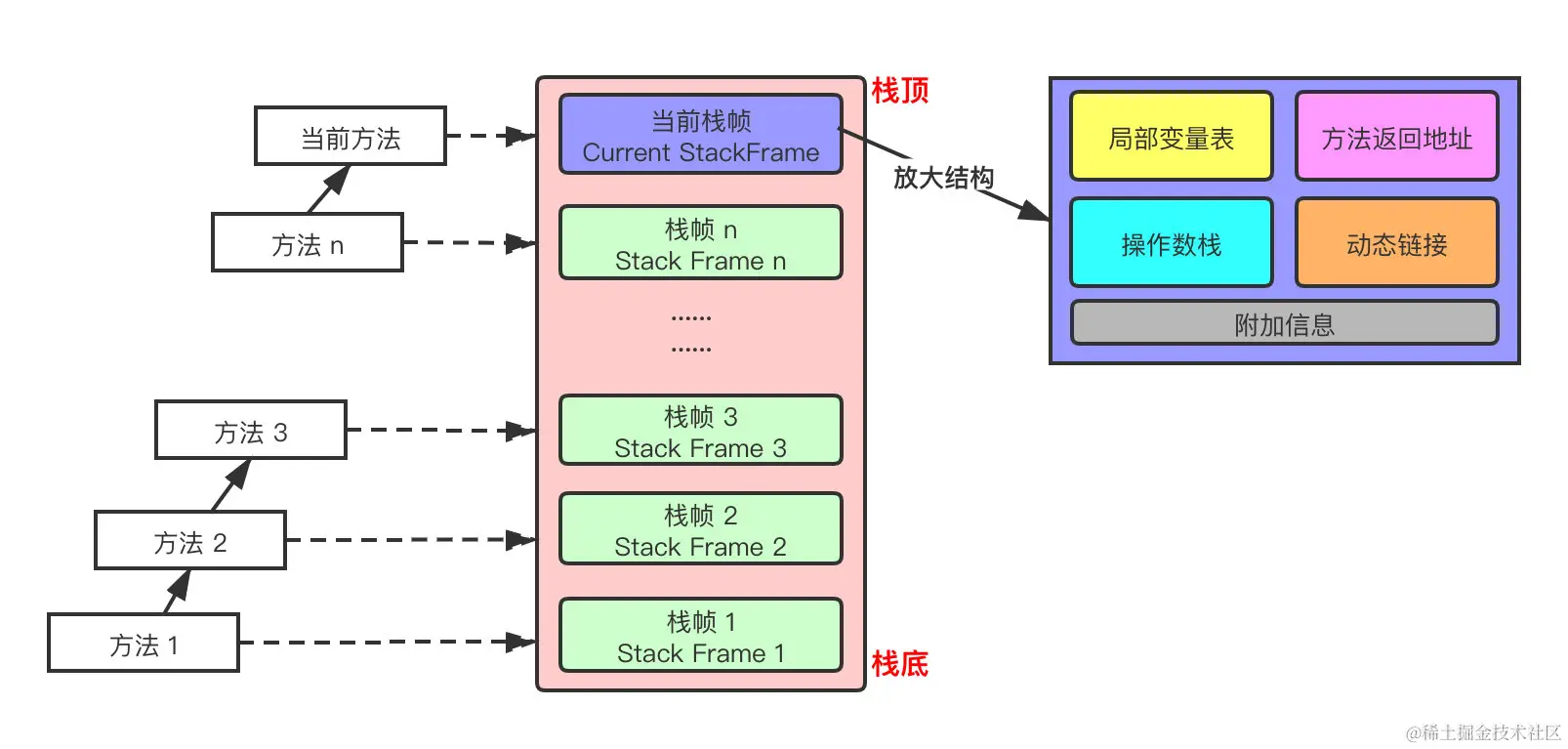

栈运行原理

JVM 直接对 Java 栈的操作只有两个，对栈帧的压栈和出栈，遵循“先进后出/后进先出”原则
在一条活动线程中，一个时间点上，只会有一个活动的栈帧。即只有当前正在执行的方法的栈帧（栈顶栈帧）是有效的，这个栈帧被称为当前栈帧（Current Frame），与当前栈帧对应的方法就是当前方法（Current Method），定义这个方法的类就是当前类（Current Class）
执行引擎运行的所有字节码指令只针对当前栈帧进行操作
如果在该方法中调用了其他方法，对应的新的栈帧会被创建出来，放在栈的顶端，称为新的当前栈帧
不同线程中所包含的栈帧是不允许存在相互引用的，即不可能在一个栈帧中引用另外一个线程的栈帧
如果当前方法调用了其他方法，方法返回之际，当前栈帧会传回此方法的执行结果给前一个栈帧，接着，虚拟机会丢弃当前栈帧，使得前一个栈帧重新成为当前栈帧
Java 方法有两种返回函数的方式，一种是正常的函数返回，使用 return 指令，另一种是抛出异常，不管用哪种方式，都会导致栈帧被弹出

栈帧的内部结构

局部变量表（Local Variables）

局部变量表也被称为局部变量数组或者本地变量表。它是一组变量值存储空间，主要用于存储方法参数和定义在方法体内的局部变量，包括编译器可知的各种 Java 虚拟机基本数据类型（boolean、byte、char、short、int、float、long、double）、对象引用（reference类型，它并不等同于对象本身，可能是一个指向对象起始地址的引用指针，也可能是指向一个代表对象的句柄或其他与此相关的位置）和 returnAddress 类型（指向了一条字节码指令的地址，已被异常表取代）。
由于局部变量表是建立在线程的栈上，是线程的私有数据，因此不存在数据安全问题
局部变量表所需要的容量大小是编译期确定下来的，并保存在方法的 Code 属性的 maximum local variables 数据项中。在方法运行期间是不会改变局部变量表的大小的
方法嵌套调用的次数由栈的大小决定。一般来说，栈越大，方法嵌套调用次数越多。对一个函数而言，它的参数和局部变量越多，使得局部变量表膨胀，它的栈帧就越大，以满足方法调用所需传递的信息增大的需求。进而函数调用就会占用更多的栈空间，导致其嵌套调用次数就会减少。
局部变量表中的变量只在当前方法调用中有效。在方法执行时，虚拟机通过使用局部变量表完成参数值到参数变量列表的传递过程。当方法调用结束后，随着方法栈帧的销毁，局部变量表也会随之销毁。
参数值的存放总是在局部变量数组的 index0 开始，到数组长度 -1 的索引结束

槽 Slot

局部变量表最基本的存储单元是 Slot（变量槽）
在局部变量表中，32 位以内的类型只占用一个 Slot(包括returnAddress类型)，64 位的类型（long和double）占用两个连续的 Slot
- byte、short、char 在存储前被转换为int，boolean也被转换为int，0 表示 false，非 0 表示 true
- long 和 double 则占据两个 Slot
JVM 会为局部变量表中的每一个 Slot 都分配一个访问索引，通过这个索引即可成功访问到局部变量表中指定的局部变量值，索引值的范围从 0 开始到局部变量表最大的 Slot 数量
当一个实例方法被调用的时候，它的方法参数和方法体内部定义的局部变量将会按照顺序被复制到局部变量表中的每一个 Slot 上
如果需要访问局部变量表中一个 64bit 的局部变量值时，只需要使用前一个索引即可。（比如：访问 long 或 double 类型变量，不允许采用任何方式单独访问其中的某一个 Slot）
如果当前帧是由构造方法或实例方法创建的，那么该对象引用 this 将会存放在 index 为 0 的 Slot 处，其余的参数按照参数表顺序继续排列（这里就引出一个问题：静态方法中为什么不可以引用 this，就是因为this 变量不存在于当前方法的局部变量表中）
栈帧中的局部变量表中的槽位是可以重用的，如果一个局部变量过了其作用域，那么在其作用域之后申明的新的局部变量就很有可能会复用过期局部变量的槽位，从而达到节省资源的目的。（下图中，this、a、b、c 理论上应该有 4 个变量，c 复用了 b 的槽）
在栈帧中，与性能调优关系最为密切的就是局部变量表。在方法执行时，虚拟机使用局部变量表完成方法的传递
局部变量表中的变量也是重要的垃圾回收根节点，只要被局部变量表中直接或间接引用的对象都不会被回收

操作数栈（Operand Stack）(或称为表达式栈)

每个独立的栈帧中除了包含局部变量表之外，还包含一个后进先出（Last-In-First-Out）的操作数栈，也可以称为表达式栈（Expression Stack）
操作数栈，在方法执行过程中，根据字节码指令，往操作数栈中写入数据或提取数据，即入栈（push）、出栈（pop）
某些字节码指令将值压入操作数栈，其余的字节码指令将操作数取出栈。使用它们后再把结果压入栈。比如，执行复制、交换、求和等操作
操作数栈，主要用于保存计算过程的中间结果，同时作为计算过程中变量临时的存储空间
操作数栈就是 JVM 执行引擎的一个工作区，当一个方法刚开始执行的时候，一个新的栈帧也会随之被创建出来，此时这个方法的操作数栈是空的
每一个操作数栈都会拥有一个明确的栈深度用于存储数值，其所需的最大深度在编译期就定义好了，保存在方法的 Code 属性的 max_stack 数据项中
栈中的任何一个元素都可以是任意的 Java 数据类型
- 32bit 的类型占用一个栈单位深度
- 64bit 的类型占用两个栈单位深度
操作数栈并非采用访问索引的方式来进行数据访问的，而是只能通过标准的入栈和出栈操作来完成一次数据访问
如果被调用的方法带有返回值的话，其返回值将会被压入当前栈帧的操作数栈中，并更新 PC 寄存器中下一条需要执行的字节码指令
操作数栈中元素的数据类型必须与字节码指令的序列严格匹配，这由编译器在编译期间进行验证，同时在类加载过程中的类检验阶段的数据流分析阶段要再次验证
另外，我们说Java虚拟机的解释引擎是基于栈的执行引擎，其中的栈指的就是操作数栈

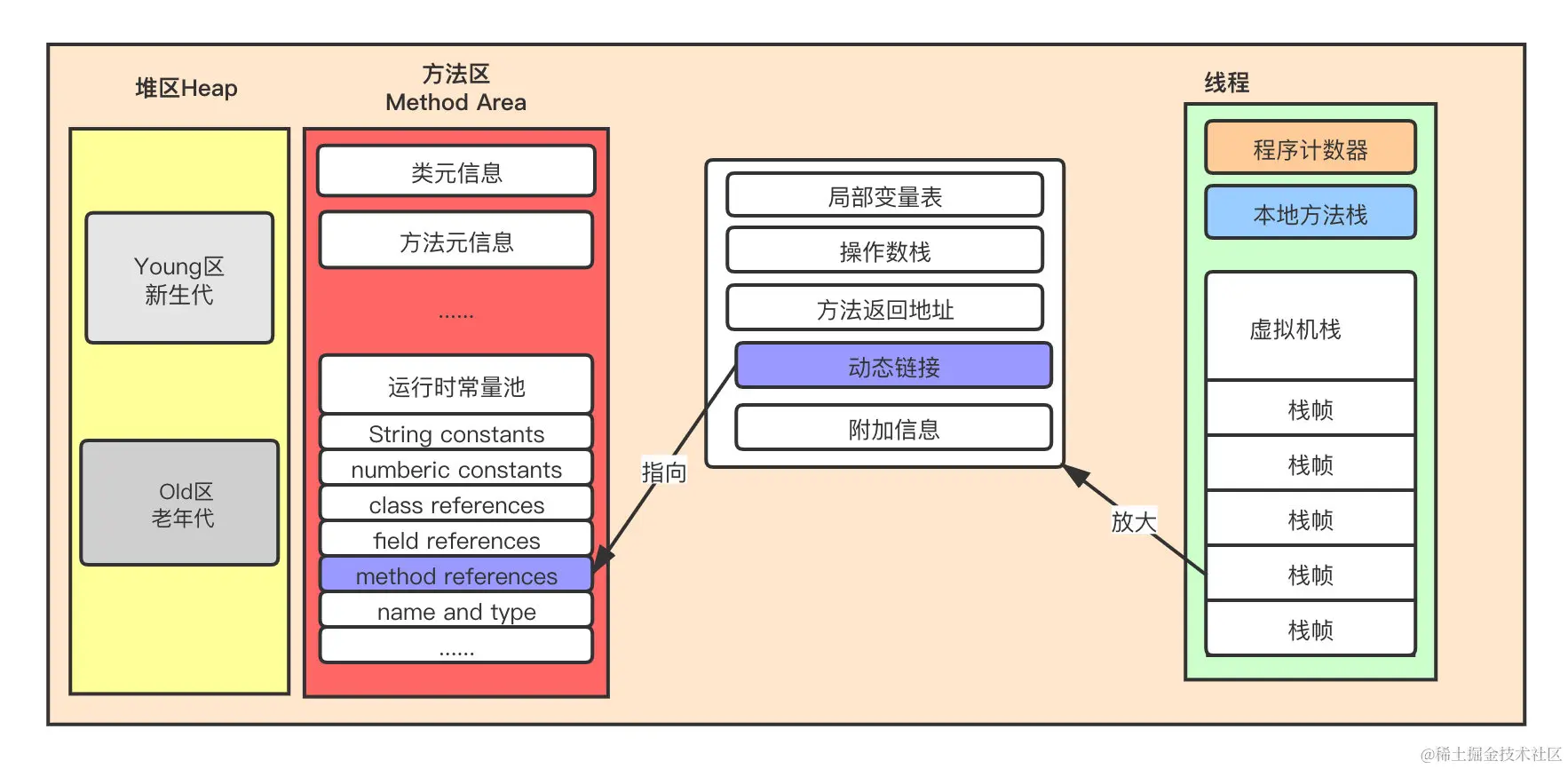

动态链接（Dynamic Linking）：指向运行时常量池的方法引用

每一个栈帧内部都包含一个指向运行时常量池中该栈帧所属方法的引用。包含这个引用的目的就是为了支持当前方法的代码能够实现动态链接(Dynamic Linking)。
在 Java 源文件被编译到字节码文件中时，所有的变量和方法引用都作为符号引用（Symbolic Reference）保存在 Class 文件的常量池中。比如：描述一个方法调用了另外的其他方法时，就是通过常量池中指向方法的符号引用来表示的，那么动态链接的作用就是为了将这些符号引用转换为调用方法的直接引用
JVM方法调用不同于方法执行，方法调用阶段的唯一任务就是确定被调用方法的版本（即调用哪一个方法），暂时还不涉及方法内部的具体运行过程。Class 文件的编译过程中不包括传统编译器中的连接步骤，一切方法调用在 Class文件里面存储的都是符号引用，而不是方法在实际运行时内存布局中的入口地址（直接引用）。也就是需要在类加载阶段，甚至到运行期才能确定目标方法的直接引用。

方法返回地址（Return Address）

方法正常退出或异常退出的地址。当一个方法开始执行后，只有两种方式可以退出这个方法：

执行引擎遇到任意一个方法返回的字节码指令，会有返回值传递给上层的方法调用者，简称正常完成出口

一个方法的正常调用完成之后究竟需要使用哪一个返回指令还需要根据方法返回值的实际数据类型而定

在字节码指令中，返回指令包含 ireturn(当返回值是 boolean、byte、char、short 和 int 类型时使用)、lreturn、freturn、dreturn 以及 areturn，另外还有一个 return 指令供声明为 void 的方法、实例初始化方法、类和接口的初始化方法使用。
在方法执行的过程中遇到了异常，并且这个异常没有在方法内进行处理，也就是只要在本方法的异常表中没有搜索到匹配的异常处理器，就会导致方法退出。简称异常完成出口

方法执行过程中抛出异常时的异常处理，存储在一个异常处理表，方便在发生异常的时候找到处理异常的代码。

本质上，方法的退出就是当前栈帧出栈的过程。此时，需要恢复上层方法的局部变量表、操作数栈、将返回值压入调用者栈帧的操作数栈、设置PC寄存器值等，让调用者方法继续执行下去。

正常完成出口和异常完成出口的区别在于：通过异常完成出口退出的不会给他的上层调用者产生任何的返回值

一些附加信息

栈帧中允许携带与 Java 虚拟机实现相关的一些附加信息。例如，对程序调试提供支持的信息，但这些信息取决于具体的虚拟机实现。

本地方法栈

Java 虚拟机栈用于管理 Java 方法的调用，而本地方法栈用于管理本地方法的调用
本地方法栈也是线程私有的
允许线程固定或者可动态扩展的内存大小
- 如果线程请求分配的栈容量超过本地方法栈允许的最大容量，Java 虚拟机将会抛出一个 StackOverflowError 异常
- 如果本地方法栈可以动态扩展，并且在尝试扩展的时候无法申请到足够的内存，或者在创建新的线程时没有足够的内存去创建对应的本地方法栈，那么 Java虚拟机将会抛出一个OutofMemoryError异常
本地方法是使用 C 语言实现的
它的具体做法是 Native Method Stack 中登记 native 方法，在 Execution Engine 执行时加载本地方法库当某个线程调用一个本地方法时，它就进入了一个全新的并且不再受虚拟机限制的世界。它和虚拟机拥有同样的权限。
本地方法可以通过本地方法接口来访问虚拟机内部的运行时数据区，它甚至可以直接使用本地处理器中的寄存器，直接从本地内存的堆中分配任意数量的内存
并不是所有 JVM 都支持本地方法。因为 Java 虚拟机规范并没有明确要求本地方法栈的使用语言、具体实现方式、数据结构等。如果 JVM 产品不打算支持 native 方法，也可以无需实现本地方法栈
在 Hotspot JVM 中，直接将本地方法栈和虚拟机栈合二为一

堆内存

Java 堆是 Java 虚拟机管理的内存中最大的一块，被所有线程共享。此内存区域的唯一目的就是存放对象实例，几乎所有的对象实例以及数据都在这里分配内存。
虚拟机把堆内存逻辑上划分成三块区域（分区的唯一理由就是优化 GC 性能）：

新生带（年轻代）：新对象和没达到一定年龄的对象都在新生代
老年代（养老区）：被长时间使用的对象，老年代的内存空间应该要比年轻代更大
元空间（JDK1.8 之前叫永久代）：像一些方法中的操作临时对象等，JDK1.8 之前是占用 JVM 内存，JDK1.8 之后直接使用物理内存

年轻代 (Young Generation)

年轻代是所有新对象创建的地方。当填充年轻代时，执行垃圾收集。这种垃圾收集称为 Minor GC。年轻一代被分为三个部分——伊甸园（Eden Memory）和两个幸存区（Survivor Memory，被称为from/to或s0/s1），默认比例是8:1:1

大多数新创建的对象都位于 Eden 内存空间中
当 Eden 空间被对象填充时，执行Minor GC，并将所有幸存者对象移动到一个幸存者空间中
Minor GC 检查幸存者对象，并将它们移动到另一个幸存者空间。所以每次，一个幸存者空间总是空的
经过多次 GC 循环后存活下来的对象被移动到老年代。通常，这是通过设置年轻一代对象的年龄阈值来实现的，然后他们才有资格提升到老一代

老年代(Old Generation)

旧的一代内存包含那些经过许多轮小型 GC 后仍然存活的对象。通常，垃圾收集是在老年代内存满时执行的。老年代垃圾收集称为主GC（Major GC），通常需要更长的时间。

大对象直接进入老年代（大对象是指需要大量连续内存空间的对象）。这样做的目的是避免在 Eden 区和两个Survivor 区之间发生大量的内存拷贝。

元空间

不管是 JDK8 之前的永久代，还是 JDK8 及以后的元空间，都可以看作是 Java 虚拟机规范中方法区的实现。

虽然 Java 虚拟机规范把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫 Non-Heap（非堆），目的应该是与 Java 堆区分开。

对象在堆中的生命周期

在 JVM 内存模型的堆中，堆被划分为新生代和老年代
- 新生代又被进一步划分为 Eden区 和 Survivor区，Survivor 区由 From Survivor 和 To Survivor 组成
当创建一个对象时，对象会被优先分配到新生代的 Eden 区
- 此时 JVM 会给对象定义一个对象年轻计数器（-XX:MaxTenuringThreshold）
当 Eden 空间不足时，JVM 将执行新生代的垃圾回收（Minor GC）
- JVM 会把存活的对象转移到 Survivor 中，并且对象年龄 +1
- 对象在 Survivor 中同样也会经历 Minor GC，每经历一次 Minor GC，对象年龄都会+1
如果分配的对象超过了-XX:PetenureSizeThreshold，对象会直接被分配到老年代

对象的分配过程

为对象分配内存是一件非常严谨和复杂的任务，JVM 的设计者们不仅需要考虑内存如何分配、在哪里分配等问题，并且由于内存分配算法和内存回收算法密切相关，所以还需要考虑 GC 执行完内存回收后是否会在内存空间中产生内存碎片。

new 的对象先放在伊甸园区，此区有大小限制
当伊甸园的空间填满时，程序又需要创建对象，JVM 的垃圾回收器将对伊甸园区进行垃圾回收（Minor GC），将伊甸园区中的不再被其他对象所引用的对象进行销毁。再加载新的对象放到伊甸园区
然后将伊甸园中的剩余对象移动到幸存者 0 区
如果再次触发垃圾回收，此时上次幸存下来的放到幸存者 0 区，如果没有回收，就会放到幸存者 1 区
如果再次经历垃圾回收，此时会重新放回幸存者 0 区，接着再去幸存者 1 区
什么时候才会去养老区呢？默认是 15 次回收标记
在养老区，相对悠闲。当养老区内存不足时，再次触发 Major GC，进行养老区的内存清理
若养老区执行了 Major GC 之后发现依然无法进行对象的保存，就会产生 OOM 异常

方法区

方法区（Method Area）与 Java 堆一样，是所有线程共享的内存区域。
虽然 Java 虚拟机规范把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫 Non-Heap（非堆），目的应该是与 Java 堆区分开。
运行时常量池（Runtime Constant Pool）是方法区的一部分。Class 文件中除了有类的版本/字段/方法/接口等描述信息外，还有一项信息是常量池（Constant Pool Table），用于存放编译期生成的各种字面量和符号引用，这部分内容将类在加载后进入方法区的运行时常量池中存放。运行期间也可能将新的常量放入池中，这种特性被开发人员利用得比较多的是 String.intern()方法。受方法区内存的限制，当常量池无法再申请到内存时会抛出 OutOfMemoryError 异常。
方法区的大小和堆空间一样，可以选择固定大小也可选择可扩展，方法区的大小决定了系统可以放多少个类，如果系统类太多，导致方法区溢出，虚拟机同样会抛出内存溢出错误
JVM 关闭后方法区即被释放

方法区内部结构

方法区用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等。

类型信息

对每个加载的类型（类 class、接口 interface、枚举 enum、注解 annotation），JVM 必须在方法区中存储以下类型信息

这个类型的完整有效名称（全名=包名.类名）
这个类型直接父类的完整有效名（对于 interface或是 java.lang.Object，都没有父类）
这个类型的修饰符（public，abstract，final 的某个子集）
这个类型直接接口的一个有序列表

域（Field）信息

JVM 必须在方法区中保存类型的所有域的相关信息以及域的声明顺序
域的相关信息包括：域名称、域类型、域修饰符（public、private、protected、static、final、volatile、transient 的某个子集）

方法（Method）信息

JVM 必须保存所有方法的

方法名称
方法的返回类型
方法参数的数量和类型
方法的修饰符（public，private，protected，static，final，synchronized，native，abstract 的一个子集）
方法的字符码（bytecodes）、操作数栈、局部变量表及大小（abstract 和 native 方法除外）
异常表（abstract 和 native 方法除外）
- 每个异常处理的开始位置、结束位置、代码处理在程序计数器中的偏移地址、被捕获的异常类的常量池索引
