Python实现字帖背景分离
1. 要求
- 调整图片大小为150*150
- 从田字格字帖中提取出文字
- 去除背景中的虚线部分
- 确定手写字的中心和半径
2. 实现思路
通过对图像中的颜色进行聚类，得到手写字体的颜色，利用滤波算法过滤虚线。
2.1 导入相关包，并读取图片
```Python
import math
import os
from PIL import Image
import matplotlib.pyplot as plt
import numpy as np
from scipy.cluster.vq import kmeans
import cv2
dispose_dir = 'work' # 数据集文件夹
save_path = 'out' # 输出文件夹
try:
os.mkdir(save_path)
except FileExistsError:
pass
```
2.2 对图片进行大小调整
for pic in os.listdir(dispose_dir):
# 读取图片并二值化，并将图片resize为150
# print(os.path.join(dispose_dir, picroot))
thisPicRoot = os.path.join(dispose_dir, pic)
try:
picOri = cv2.resize(cv2.imread(thisPicRoot), (150, 150))
imgGray = cv2.resize(cv2.imread(thisPicRoot, 0), (150, 150))
except:
continue
thisPicRoot = os.path.join(dispose_dir, pic)
img = Image.open(thisPicRoot)
2.3 聚类
w, h = img.size
points = []
for count, color in img.getcolors(w * h):
points.append(color)
fe = np.array(points, dtype=float) # 聚类需要是Float或者Double
book = np.array((fe[100], fe[1], fe[8], fe[8])) # 聚类中心，初始值
codebook, distortion = kmeans(fe, 3)
centers = np.array(codebook, dtype=int) # 变为色彩，还得转为整数
2.4 二值化
- 字迹颜色应为黑色，故应选择聚类中颜色最接近(0,0,0)的那一类
- 在判定时，将像素点的元素的值减去聚类得到的中心颜色judge，并设置阈值为60，若得到的结果为负数，证明该点比judge点更黑，故这里不去绝对值。
- 直接去除图像边缘的边框
- 对结果进行均值滤波，然后二值化
minRGB = 255 * 3
judge = [255, 255, 255]
for i in range(0, 3):
if centers[i][1] + centers[i][2] + centers[i][0] < minRGB:
minRGB = centers[i][1] + centers[i][2] + centers[i][0]
judge = centers[i]
for dx in range(0, 150):
for dy in range(0, 150):
c = picOri[dx, dy]
dc = c - judge
if dc[1]+dc[2]+dc[0]< 60:
imgGray[dx, dy] = 0
else:
imgGray[dx, dy] = 255
if dx < 20 or dx > 130 or dy < 20 or dy > 130:
imgGray[dx, dy] = 255
dst = cv2.blur(imgGray, (5, 5))
for dx in range(10, 140):
for dy in range(10, 140):
if dst[dx, dy]<230:
dst[dx, dy] = 0
else:
dst[dx, dy] = 255
mask = dst
2.5 计算图像重心确定文字区域，做图，并保存
# 计算图片的重心，作为图片的圆心
M = cv2.moments(mask)
cX = int(M["m10"] / M["m00"])
cY = int(M["m01"] / M["m00"])
# 计算圆的半径
maxR = 0
for dx in range(0, 150):
for dy in range(0, 150):
if mask[dx, dy] == 0 and (cX - dx) * (cX - dx) + (cY -dy) * (cY - dy) > maxR:
maxR = (cX - dx) * (cX - dx) + (cY - dy) * (cY -dy)
maxR = math.sqrt(maxR)
maxR = min(cX, cY, 150 - cX, 150 - cY, maxR)
# 在原图上绘制圆，展示结果以便于查看
cv2.circle(picOri, (cX, cY), round(maxR), (255, 0, 0))
plt.imshow(picOri)
plt.show()
# 结果图需要绘制的是黑色实心圆
circlePic = picOri * 0 + 255
cv2.circle(circlePic, (cX, cY), round(maxR), (0, 0, 0), -1)
plt.imshow(dst)
plt.show()
cv2.imwrite(os.path.join(save_path, pic), dst) # 保存提交图片
cv2.imwrite(os.path.join(save_path, pic.split('.png')[0] + '-c.png'), circlePic) # 保存提交图片

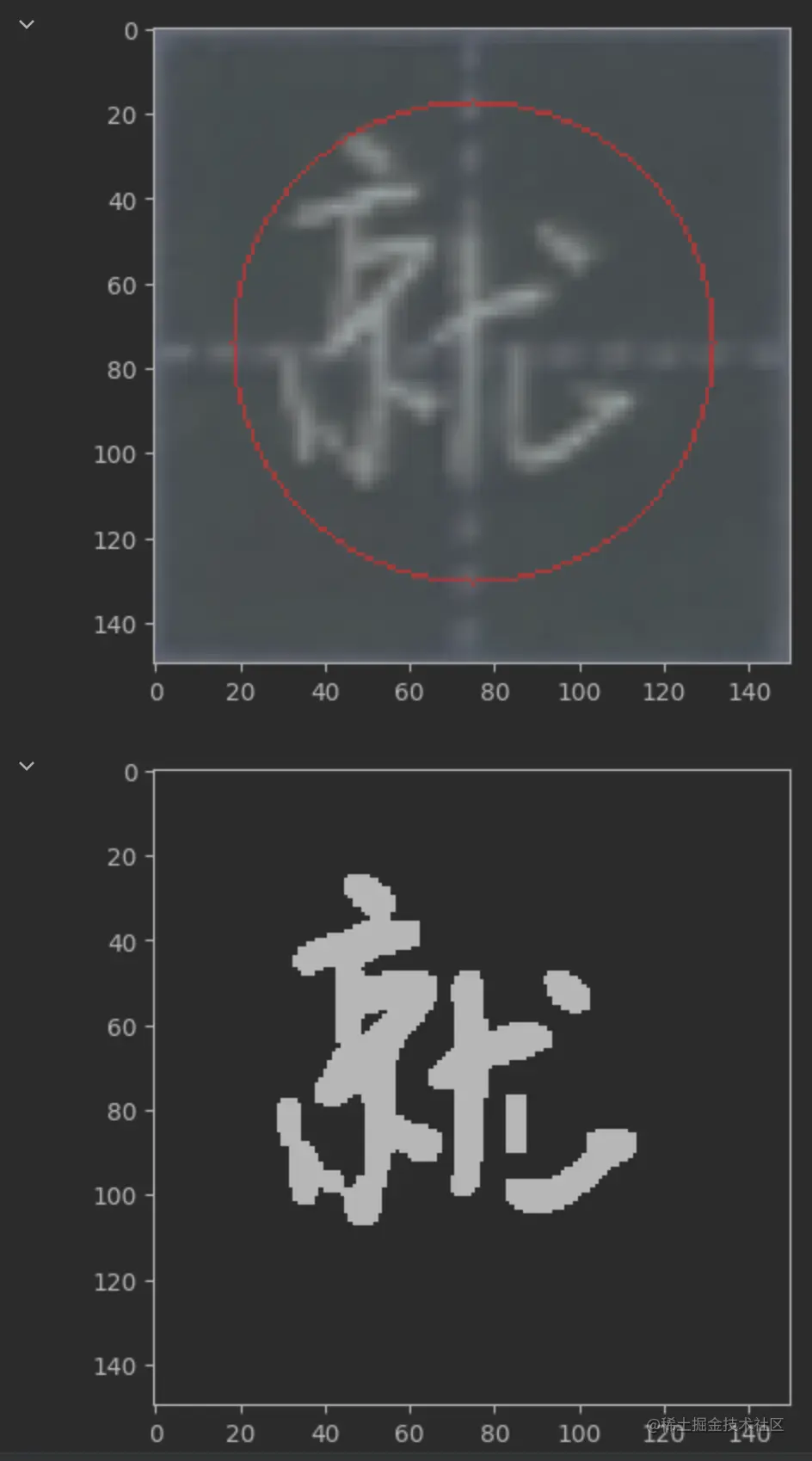

2.6 效果展示
3. 总结与反思
这个问题一开始我的想法是用颜色过滤结合滤波算法实现，但是由于字迹颜色变化大，所以效果不理想。
之后尝试了聚类结合滤波算法去实现，效果好了很多，但是在该问题的排名仍不靠前，我拒绝对特殊的图片调整特别的参数，我认为仍存在的问题是没有前置的图像处理算法，不清楚聚类前加一些对比度调整或者用边缘识别然后填充会不会好一点。
