1.1 硬件连线
引脚含义如下：
| 引脚 | 含义 |
|---|---|
| DO(MOSI) | Master Output, Slave Input， SPI主控用来发出数据，SPI从设备用来接收数据 |
| DI(MISO) | Master Input, Slave Output， SPI主控用来发出数据，SPI从设备用来接收数据 |
| SCK | Serial Clock，时钟 |
| CS | Chip Select，芯片选择引脚 |
1.2 SPI控制器内部结构

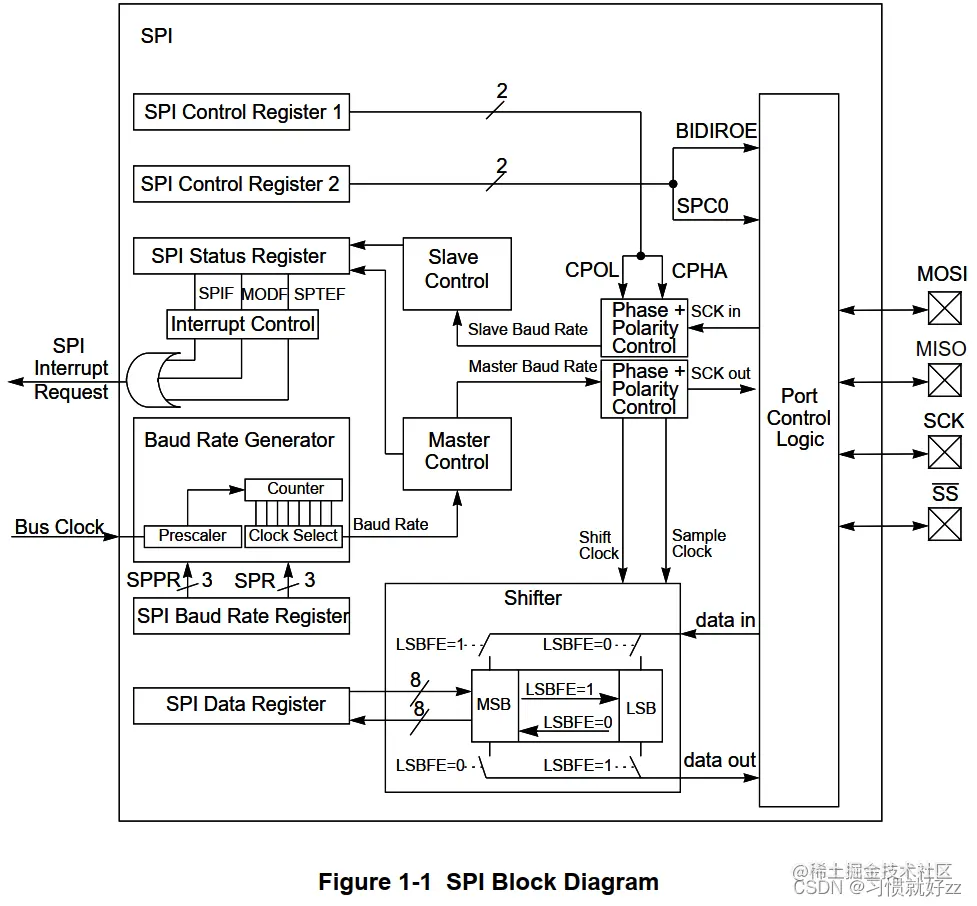

这个图等我们看完后面的SPI协议，再回过头来讲解：
2. SPI协议
2.1 传输示例

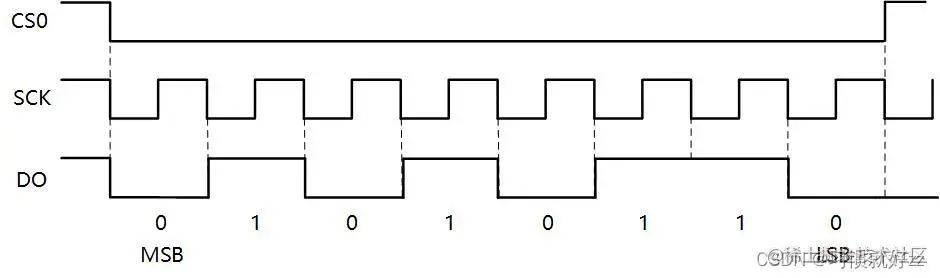

假设现在主控芯片要传输一个0x56数据给SPI Flash，时序如下：
首先CS0先拉低选中SPI Flash，0x56的二进制就是0b0101 0110，因此在每个SCK时钟周期，DO输出对应的电平。 SPI Flash会在每个时钟周期的上升沿读取D0上的电平。
2.2 SPI模式
在SPI协议中，有两个值来确定SPI的模式。 CPOL:表示SPICLK的初始电平，0为电平，1为高电平 CPHA:表示相位，即第一个还是第二个时钟沿采样数据，0为第一个时钟沿，1为第二个时钟沿
| CPOL | CPHA | 模式 | 含义 |
|---|---|---|---|
| 0 | 0 | 0 | SPICLK初始电平为低电平，在第一个时钟沿采样数据 |
| 0 | 1 | 1 | SPICLK初始电平为低电平，在第二个时钟沿采样数据 |
| 1 | 0 | 2 | SPICLK初始电平为高电平，在第一个时钟沿采样数据 |
| 1 | 1 | 3 | SPICLK初始电平为高电平，在第二个时钟沿采样数据 |
| 我们常用的是模式0和模式3，因为它们都是在上升沿采样数据，不用去在乎时钟的初始电平是什么，只要在上升沿采集数据就行。 |
极性选什么？格式选什么？通常去参考外接的模块的芯片手册。比如对于OLED，查看它的芯片手册时序部分：
SCLK的初始电平我们并不需要关心，只要保证在上升沿采样数据就行
