走进blotdb的索引设计

团鱼
115 阅读6分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 10 月更文挑战」的第2天，点击查看活动详情

blotdb【etcd底层的kv存储】，本文改编自作者：青藤木鸟 www.qtmuniao.com/2020/11/29/…, 转载请注明出处

概览

  • B+树：对快速读取和范围查询比较友好
  • LSM-tree：通过WAL和多级数据组织以牺牲部分读性能，换随机写性能

Boltdb：使用了一个顶层B+树（root bucket），记录子B+树根的page id，以及data bucket记录正常用户数据或者是子bucket B+树根的page id。

相较于B+树的特殊之处

  1. 节点的分支个数不是一个固定范围，而是依据其所存元素大小之和来限制的，这个上限即为页大小。
  2. 其分支节点（branch node）所存分支的 key，是其所指向分支的最小 key。
  3. 所有叶子节点并没有通过链表首尾相接起来。
  4. 没有保证所有的叶子节点都在同一层。

代码组织

  1. bucket.go：对 bucket 操作的高层封装。包括kv 的增删改查、子bucket 的增删改查以及 B+ 树拆分和合并。
  2. node.go：对 node 所存元素和 node 间关系的相关操作。节点内所存元素的增删、加载和落盘，访问孩子兄弟元素、拆分与合并的详细逻辑。
  3. cursor.go：实现了类似迭代器的功能，可以在 B+ 树上的叶子节点上进行随意游走。

文章通过拆解树的基本单元，其次剖析bucket的遍历实现，最后分析树的生长和平衡过程来解释BoltDB是如何进行索引设计的

1. 树的基本单元

node节点：B+ 树中的节点，在文件系统或者 mmap 后表现为 page，在内存中转换后成为 node。节点包括两种类型分支节点（branch node）和叶子节点（leaf node），用结构体中的标志位isLeaf来区分。

路径：树中的路径指树的根节点到当前节点的顺序经过的所有节点。

inode:所存元素的元信息；对于分支节点是key+pageid数组，对于叶子结点是kv数组。inode 会在 B+ 树中进行路由 —— 二分查找时使用。

新增节点：所有数据新增都发生在叶子节点，如果新增数据后B+树不平衡，就会通过spill操作进行拆分调整。

2. bucket的遍历实现

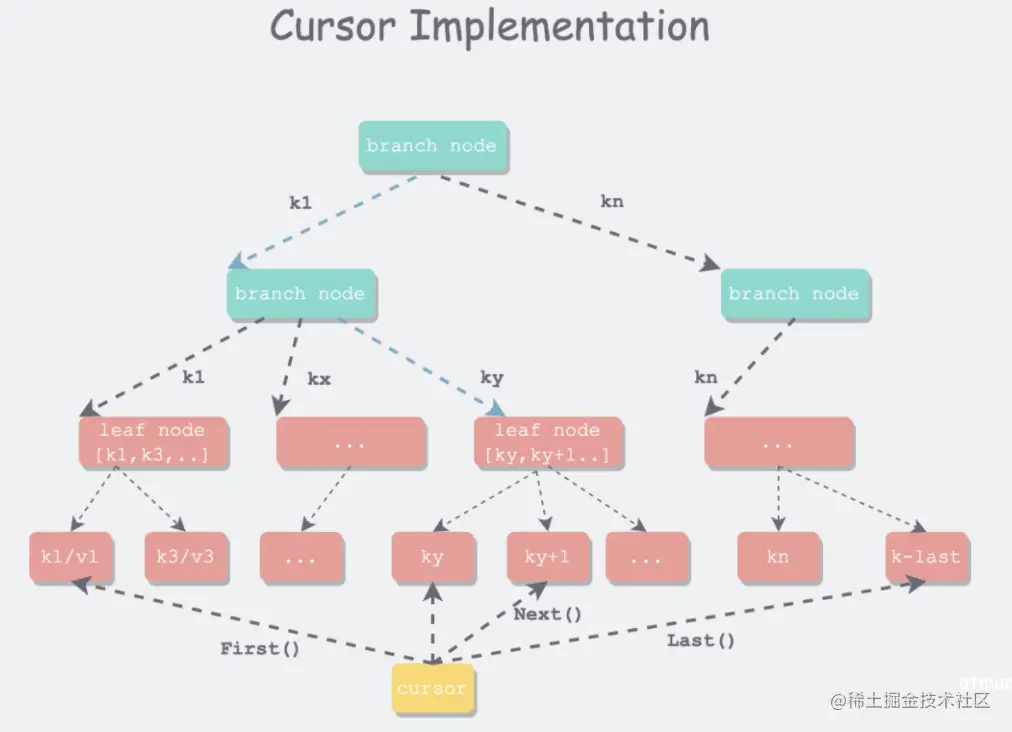

boltdb 使用栈保存遍历上下文实现了一个树节点顺序遍历的迭代器：cursor。在逻辑上可以理解为对某 B+ 树叶子节点所存元素遍历的迭代器。

主要思想：

cursor 最终目的是在所有叶子节点的元素进行遍历，但是叶子节点并没有通过链表串起来，因此需要借助一个 stack 数组记下遍历上下文——路径，来实现对前驱后继的快速（因为前驱后继与当前叶子节点大概率共享前缀路径）访问。

image.png 边界和细节如下：

  1. 每次移动，需要先找节点，再找节点中元素。
  2. 如果节点已经转换为 node，则优先访问 node；否则，访问 mmap 出来的 page。
  3. 分支节点所记元素的 key 为其指向的节点的 key，也即其节点所包含元素的最小 key。
  4. 使用 Golang 的 sort.Search 获取第一个小于给定 key 的元素下标需要做一些额外处理。
  5. 几个边界判断，node 中是否有元素、index 是否大于元素值、该元素是否为子 bucket。
  6. 如果 key 不存在时，seek/search 定位到的是 key 应当插入的点。

3. 树的生长和平衡过程

1. 数据库初始化

  1. B+树只包含一个空的叶子节点

  2. 生长由写事务对B+树的节点进行增删，调整

    • boltdb 使用 COW 的方式对节点进行修改，以保证不影响并发的读事务。即，将要修改的 page 读到内存，修改并调整后，申请新的 page 将变动后的 node 落盘。

      cow : 写操作时，再将对象复制到新的内存空间中去，在这上面执行修改，以避免相互之间的影响

      • 这样会导致一个key的修改引发对应叶子节点所在所有B+树的节点改变，如果修改频繁，建议批量更新

  3. 如果Bucket比较小，不会开辟新的page，而是将其内嵌在叶子节点中。

2. 事务开启时

  1. 在每次事务初始化时，会在内存中拷贝一份 root bucket 的句柄，以此作为之后动态加载修改路径上 node 的入口。

  2. bucket.Put新增或者修改数据时，涉及两个阶段

    1. 查找定位：利用 cursor 定位到指定 key 所在 page
    2. 加载插入：加载路径上所有节点，并在叶子节点插入 kv

  3. 这个阶段的所有修改都发生在内存中，文件系统中保存的之前page组成的B+树结构并未遭到破坏，支持读事务的并发

3. 事务提交前

  1. 将用户的操作，使得大量的相关节点被转化成node加载到内存中，改动后的B+树由文件系统中的page和内存中的node共同构成

  2. 事务提交前，需要调整B+树，然后将所有改动的node序列化为page增量写入文件系统

  3. 核心逻辑：需要先调用 balance 进行无脑 merge，然后在调用 spill，按 pagesize 进行拆分后，写入脏页。

    1. bucket.rebalance：将过小（key/size）的节点合并到邻居节点上。

      • 先 merge 本身，再 merge 子 bucket

    2. bucket.spill：将过大的节点拆分、将节点写入脏页（dirty page）。

      • 先 split 子 bucket，再 split 本身
  • 总结：在 db 初始化时，只有一个页保存 root bucket 的根节点。之后的 B+ 树在 bucket.Create的时候进行创建。初始时内嵌在父 bucket 的叶子节点中，读事务不会对 B+ 树结构造成任何改变，写事务中所有变动，会先写到内存中，在事务提交时，会进行平衡调整，然后增量的写入文件系统。随着写入数据的增多，B+ 树会不断进行拆分，变深，不在内嵌于父 bucket 中。

总结

  • boltdb 使用类 B+ 树组织数据库索引，所有数据存在叶子节点，分支节点只用于路由查找。boltdb 支持 bucket 间的嵌套，在实现上表现为 B+ 树的嵌套，通过 page id 来维持父子 bucket 间的引用。
  • boltdb 中的 B+ 树为了实现简单，没有使用链表将所有叶子节点串在一起。为了支持对数据的顺序遍历，额外实现了一个 curosr 遍历逻辑，通过保存遍历栈来提高遍历效率、快速跳转。
  • boltdb 对 B+ 树的生长以事务为周期，而且生长只发生在写事务中。在写事务开始后，会复制 root bucket 的根节点，然后将改动涉及到的节点按需加载到内存，并在内存中进行修改。在写事务结束前，在对 B+ 树调整后，将所有改动涉及到的 node 申请新的 page，写回文件系统，完成 B+ 树一次生长。释放的树节点，在没有读事务占用后，会进入 freelist 供之后使用。

参考文献

  1. boltdb repo：github.com/boltdb/bolt
