背景

学习一下websocket的建立连接和发送的过程。 操作步骤如下：

• 建立一个ws server，监听本地的8000端口
• 建立一个ws client，连接server
• client 向 server发送消息
• wireshark抓包分析整体过程

步骤

前置准备：

• python
• wireshark

ws server

安装依赖

pip install websockets

server.py如下

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import asyncio
import subprocess
import websockets


# create handler for each connection
async def handler(websocket, path):
    while 1:
        data = await websocket.recv()
        print(f"server get data: {data}")
        # 在本地shell执行输入的命令,
        reply = subprocess.getoutput(data)
        # 返回数据
        await websocket.send(str(reply))

# 监听localhost:8000端口
start_server = websockets.serve(handler, "localhost", 8000)

asyncio.get_event_loop().run_until_complete(start_server)

# 运行server
asyncio.get_event_loop().run_forever()

ws client

client.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import asyncio
import websockets
import time


async def test():
    async with websockets.connect('ws://localhost:8000/') as websocket:
        while 1:
            msg = input("cmd to exec: ")
            await websocket.send(msg)
            # sleep2s后再返回
            time.sleep(2)
            response = await websocket.recv()
            # 打印返回
            print(response)


asyncio.get_event_loop().run_until_complete(test())

发送数据

测试如下，左边是server,右边是client

client发pwd,server端执行完成后，将stdout返回给了client。

抓包分析

下面根据抓包的No进行分析

• 41: TCP 第一次握手，client发起连接，SYN=1请求
• 42: TCP 第二次捂手，server SYN=1,ACK=1（client的包SYN+1)
• 43: TCP 第三次握手，客户端包检查SYN是否为第一次发送的序号+1，以及标志位ACK是否为1。若正确则再次发送确认包，ACK=1。
• 44: TCP Window Update， tcp窗口更新

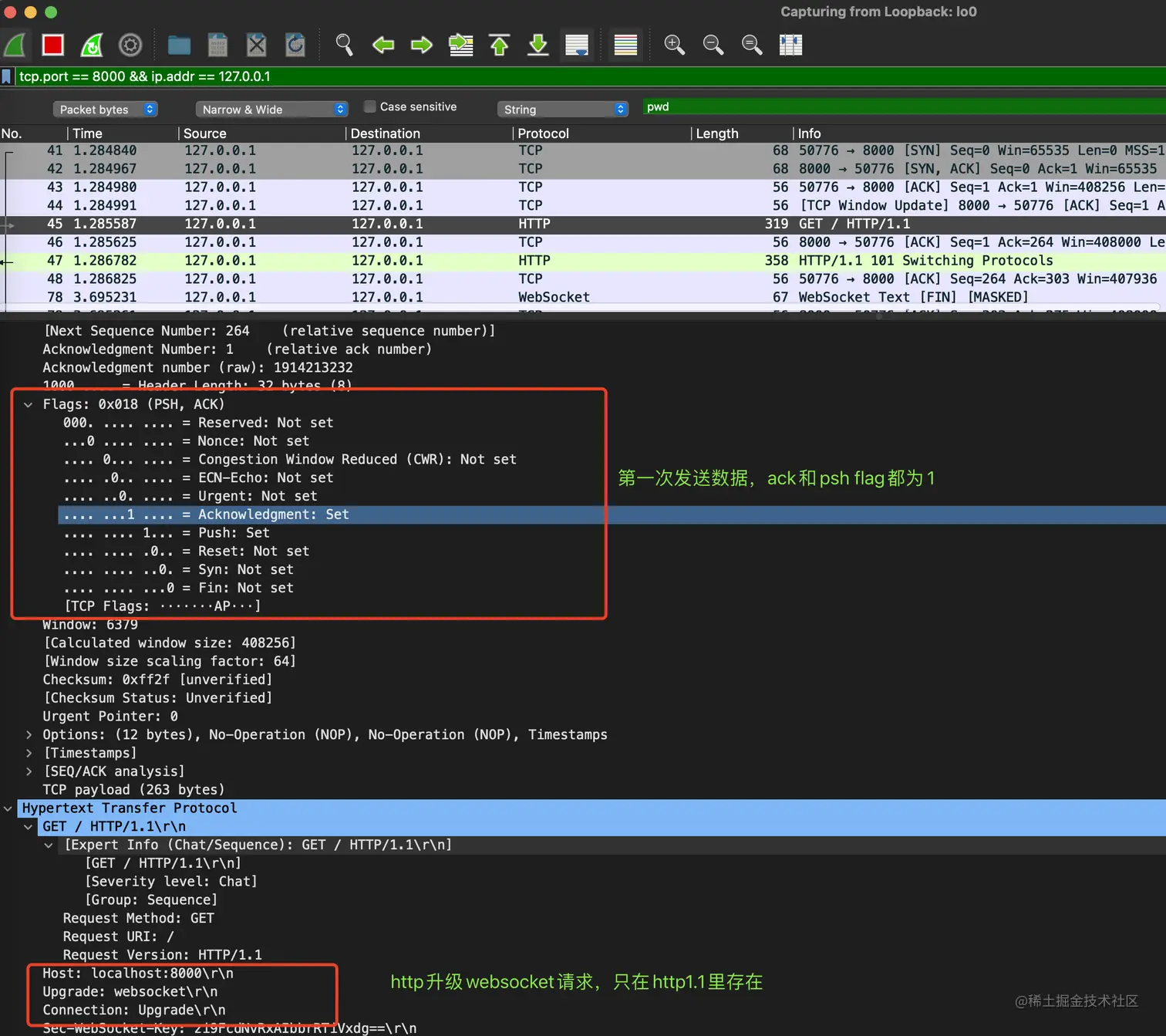

• 45: 关键，这里有一个http升级websocket的过程
• 后面的忽略，最后超时server主动RST结束了长连接
