序

看过一些可视化大屏展示地图的例子，准备动手做做。

既然要开始比制作，那么先把目标定好，做一个展示中国城市的下钻地图

使用：

  • Vue3
  • Vite
  • Typescript
  • echarts

实现效果：

项目地址：echarts-component: echarts的代码示例 (gitee.com)

准备工作

创建项目

因为准备使用Vue3 + Vite + Typescript

所以使用yarn create vite echarts-component --template vue-ts命令创建出项目

在项目的配置时，需要安装一些库，axios、echarts、less、less-loader、vue-router。使用yarn将这些库分别安装完成

我准备在全局中使用axios和echarts，在main.ts中将这两个挂载到Vue上面

const app = createApp(App);
app.config.globalProperties.$echarts = echarts;
app.config.globalProperties.$axios = axios;
app.use(router)
app.mount('#app');

数据来源

在echarts中创建地图，首先需要地图的JSON数据

这可以从DataV.GeoAtlas地理小工具系列 (aliyun.com) 进行获取，我不准备将这些JSON数据下载到本地，所以依旧使用JSON API进行访问

创建一个.vue文件，在内部通过getCurrentInstance获取到之前全局配置的$echarts和$axios

import { ref, reactive, onMounted, getCurrentInstance, watch, Ref } from "vue";

// 获取全局配置项
const { proxy } = getCurrentInstance() as any;
const { $echarts, $axios } = proxy;

通过$axios.get()去访问一下之前得到的中国省份JSON 的URL：'https://geo.datav.aliyun.com/areas_v3/bound/100000_full.json'

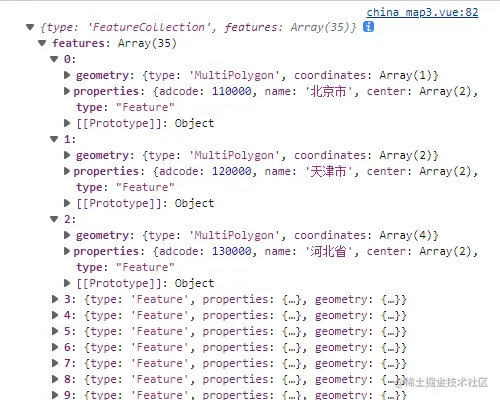

获得全国各省份接口数据：

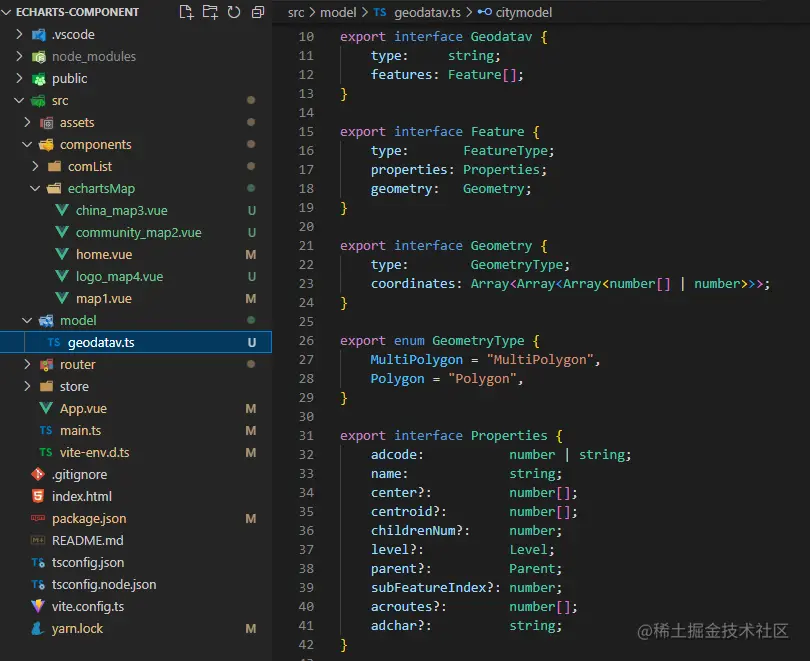

关于接口的Typescript类型，可以使用Quicktype进行获取得到类型文件

命令： quicktype https://geo.datav.aliyun.com/areas_v3/bound/100000_full.json -o geodatav.ts


获取到的数据需要通过echarts的registerMap进行地图的注册

// 地图名称，地图数据
$echarts.registerMap(currentName, mapdata);

echarts的options配置

在option配置中，在series中需要将类型type设置为map，并且map属性的地图名称为之前注册的地图名称。并且如果地图上不需要显示过多的数据或者tooltip提示，data数据不填入也一样可以

const echartsMap1 = ref(null);  // 获取DOM节点
let myChart = $echarts.init(echartsMap1.value);
let option = {
	title: {
		text: `${currentName}地图`,
		left: 'center',
		top: '2%',
		textStyle: {
			color: '#fff'
		}
	},
	backgroundColor: '#070d18',
	series: [{
		name: `${currentName}地图`,
		//使用上面注册的地图
		map: currentName,
		//初始化类型写地图
		type: "map",
		roam: true,//鼠标滚轮缩放
		selectedMode: false, // 点击选中区域
		// 区块文字样式
		label: {
			normal: {
				formatter: '{b}',
				show: true,
				textStyle:{
					color:'#fff'
				}
			},
			emphasis: {
				show: true,
				textStyle: {
					color: '#05C3F9'
				}
			}
		},
		// 区块样式
		itemStyle: {
			normal: {
				areaColor: '#0C356C',
				borderColor: '#3B5077',
				borderWidth: 1
			},
			emphasis: {
				areaColor: '#0C356C',
				shadowColor: '#1773c3',
				shadowBlur: 20
			}
		},
		select: { // 地图选中区域样式
		},
		data: [
		],
	}]
}
myChart.setOption(option);

这样一来，界面上就能展示中国地图了

下钻实现

现在已经实现了最开始的中国地图，那么如何实现点击省份进入下一级，点击市进入下一级呢，需要将其扩展一下

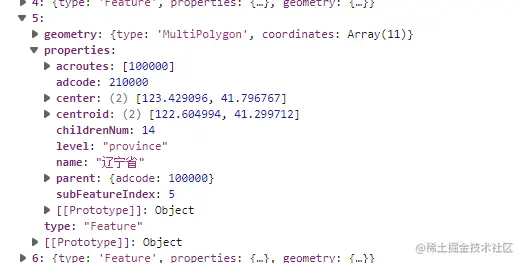

在之前的获取的中国地图省份数据中，可以在properties中得到具体一些数据：


属性含义
adcode该省份或城市的id，可以用于JSON API获取
name地区的名称
center应该是省份中心城市位置
childrenNum代表下面有多少地区，如果为0，则不进行下钻
parent.adcode上一级父区域的id

通过这些属性，就可以去实现下钻的方法了

  1. 创建一个allMap集合，用来存放当前已出现过的地图
// 定义当前所有的地区信息
let allMap: Map<string | number, citymodel> = new Map();
// 第一份信息就是中国
allMap.set(100000, {
	name: '中国',
	adcode: 100000,
	url: 'https://geo.datav.aliyun.com/areas_v3/bound/100000_full.json',
	childrenNum: 34,
	center: [0, 0],
	hasRegister: false,  // 是否已经注册在echarts
})
  1. 在绘制中国的echarts地图时，将获取到的数据存入allMap中，并且将中国信息中是否注册变为true，这样之后再渲染时就不需要registerMap重新注册了
// 判断是否注册过
if (!cMap?.hasRegister) {
	$echarts.registerMap(currentName, mapdata);
	// 当前地图下的地区信息
	let currentCityMap: Map<string | number, citymodel> = getCurrentadcode(mapdata);

	allMap = new Map([...allMap, ...currentCityMap]);
	(allMap.get(cMap?.adcode as string | number) as citymodel).hasRegister = true;
}
  1. 在echarts可以通过绑定click点击方法，点击地区可以获得name名称属性，然后通过名称，去获取该地区的adcode
// 地图点击事件
myChart.on('click', (params:any)=>{
	let n = getMapKey(params.name, allMap);
	if (allMap.get(n)?.childrenNum == 0) return ;
	(currentadcode.value as number | string) = n;
})
// 根据map中数值，获取key
const getMapKey = (value: string, map: Map<string | number, citymodel>): number | string  => {
	let arriterator = map.values(), res: number | string = 0;
	for (const iterator of arriterator) {
		if (iterator.name == value) {
			res = iterator.adcode;
			break ;
		}
	}

	return res;
}
  1. 编写一个watch监听方法，监听当前地图的currentadcode改变，然后通过判断是否存在childrenNum，来决定是否绘制地图。
let currentadcode: Ref<number | string> = ref(100000);
// 当前地图
let currentMap: Ref<null | citymodel> = ref(null);
// 监听currentadcode地图值
watch(currentadcode, (newval, oldval)=>{
    // 根据adcode，从allMap中获取该地图信息
	let nextMap = allMap.get(newval) as citymodel

	// 如果存在子节点
	if (nextMap?.childrenNum && nextMap.childrenNum > 0) {
		currentMap.value = nextMap;

		// 如果出现意外，没呀父节点
		if (currentMap.value.parentadcode == undefined) {
			currentMap.value.parentadcode = oldval;
		}
		// 获取地图json, 绘制地图
		renderChart(nextMap);
	}
})
  1. 在上面步骤做完后，已经能做到逐层下点，但是并没有返回，所以需要添加返回方法。

因为之前已经写了watch监听方法，所以返回上一级地图，只需要改变currentadcode即可。在地图信息中，存在着parentadcode父地图的adcode 返回元素：

<div class="backParent" v-show="currentadcode != 100000" @click="returnLastMap(currentMap?.parentadcode as string | number)">返回</div>

返回方法returnLastMap：

// 返回上级地图
const returnLastMap = (adcode: string | number) => {
	currentadcode.value = adcode
}

到目前为止，一份中国地图的下钻就使用echarts完成啦
