如何书写高质量Verilog代码
reference
来自中国大学MOOC上西南交通大学的慕课《芯动力-硬件加速设计方法》，这里放的是笔者的一些学习笔记,示例代码修正等,以下是他们的课程大纲，有兴趣的朋友也可以看看
笔者会集中在第二到第五章，也就是具体的设计部分，后续也会陆续更新别的关于IC设计相关的东西。
关于Verilog HDL的认知
常见认知（错误）
- 很多语法规则与C语言相似，书写时可参考C语言
- 追求代码的整洁简短
- 着眼于代码书写，性能优化由综合器实现
- 把Verilog代码当成了程序，把电路设计当成了编程
正确认知
HDL： hardware Description
- HDL语言仅是对已知硬件电路的文本表现形式编写前，对所需实现的硬件电路“胸有成竹”
- Verilog HDL的基本功能之一是描述可综合的硬件电路。
- 相比C语言，最显著的区别在于HDL语言具备以下硬件设计的基本概念：
- 互连(Connectivity) : wire型变量描述各个模块之间的端口与网线连接关系
- 并发(concurrency) : 可以有效地描述并行的硬件系统
- 时间(time) : 定义了绝对和相对的时间度量,可综合操作符具有物理延迟
Verilog HDL用于可综合描述的语句
- always
- if-else
- case
- assign
这里课件上的for不可用于综合,这点不敢苟同
if-else 相关语句的硬件结果映射及优化

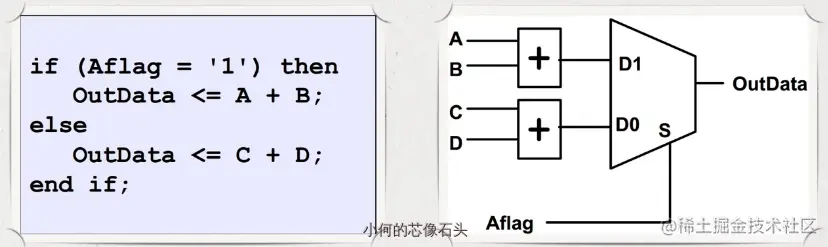

if-else硬件结构

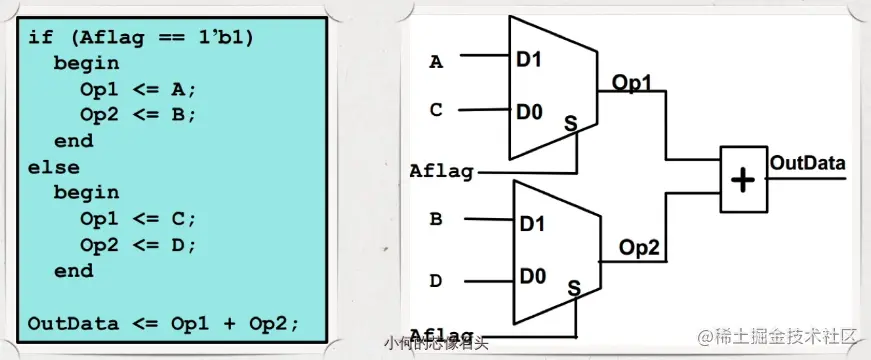

- 映射的硬件结构: Multiplexing Hardware -> 多路选择器, 输出结果由输入的选择条件决定

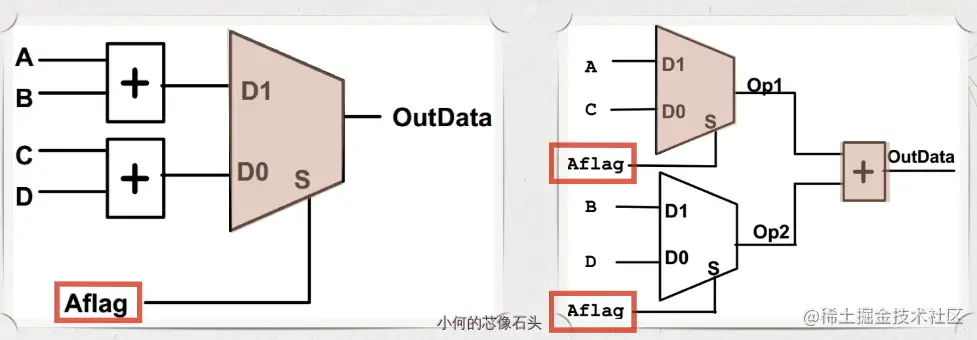

- 重构if-else映射的硬件结构:减少了一个加法器,减少了硬件面积:
trade-off:但是在这种情况下,电路的传播延迟 -> 数据通路的延迟没改变,但是控制通路的传播也变成了一个选择器和加法器之和,如果aflag到来延迟晚,则后一种电路没前者好的性能没这么好:
单if语句-无优先级的判断结构
如以下代码:
always@(a or b or c or d or sel)begin
z=0;
if(sel[3])
z=d;
else if(sel[2])
z=c;
else if(sel[1])
z=b;
else if(sel[0])
z=a;
end

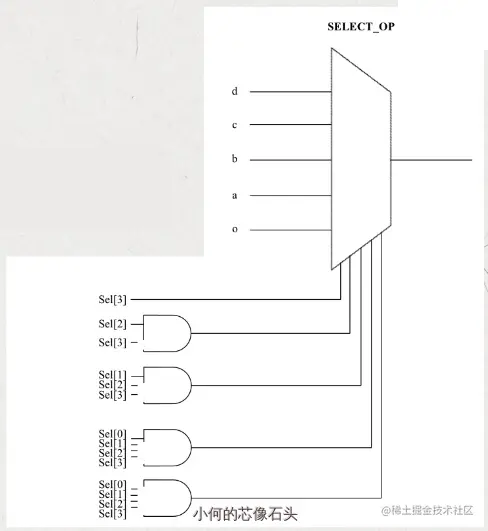

硬件结构为:
多if语句-具有优先级的判断结构
如以下代码:
always@(a or b or c or d or sel)begin
z=0;
if(sel[0])z=a;
if(sel[1])z=b;
if(sel[2])z=c;
if(sel[3])z=d;
end

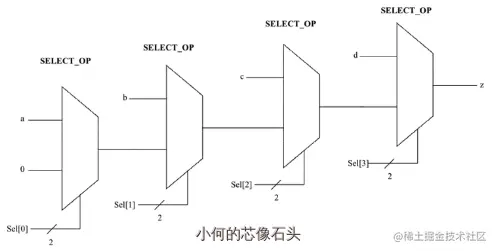

硬件结构为:
最后一级选择信号具有最高的优先级,具有优先级的多选结构会消耗组合逻辑
- 若某些设计中,有些信号要求先到达(如关键使能信号,选择信号等),而有些信号需要后到达(如慢速信号,有效时间较长的信号等),此时则需要采用此结构
- 设计方法：最高优先级给最迟到达的关键信号
此处结合阻塞赋值与非阻塞赋值去想都是成立的
case-无优先级的判断结构
如以下代码:
always@(a or b or c or d or sel)begin
case(sel)
2'b00: z=d;
2'b01: z=c;
2'b10: z=b;
2'b11: z=a;
default: z=1'b0;
endcase
end
- 与单if语句的区别: 条件多为互斥
- 多用于指令译码电路
慎用Latch
综合器很难解释latch,因此,除非特殊用途,一般避免引入latch.
一般只在异步电路与门控时钟中用到
-

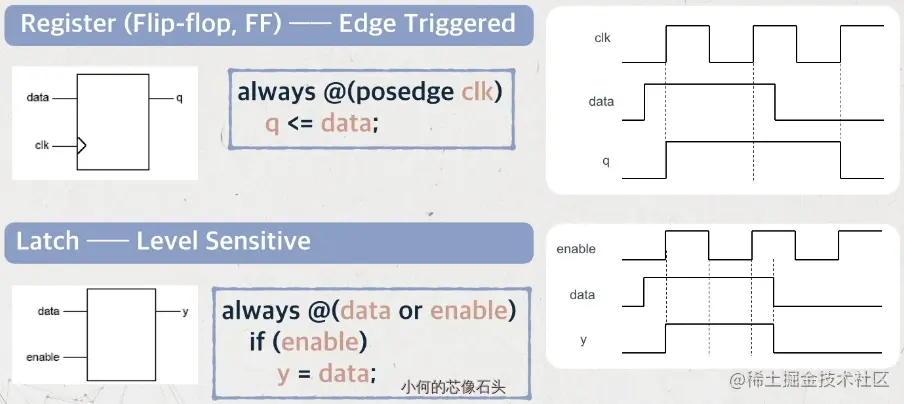

latch由电平触发,非同步控制.在使能信号有效时,latch相当于通路,在使能信号无效时latch保持输出状态。DFF由时钟沿触发，同步控制。
-
latch容易产生毛刺（glitch），DFF则不易产生毛刺。
-
latch将静态时序分析变得极为复杂。
-
一般的设计规则时：在绝大多数设计中避免产生latch。latch最大的危害在于不能过滤毛刺。这对于下一级电路时极其危险的。所以，只要能用D触发器的地方，就不用latch。
-

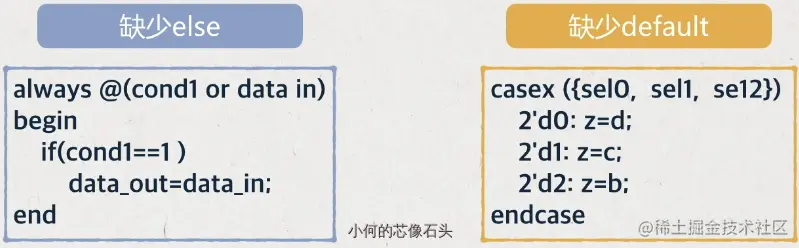

易引入latch的途径：使用不完备的条件判断语句
所以防止产生非目的性latch的措施：
- 使用完备的if-else语句
- 为每个输入条件设计输出操作，为case语句设置default操作
- 仔细检查综合器生成的报告，latch会以warning的形式报告
利用综合器指令指定电路结构
full-case
对如红绿灯等只有红绿黄三种情况下，采用2bit的状态编码则会产生分支赋值不完备的情况：
always@(a or b or c or sel)begin
case(sel)
2'b00: y=a;
2'b01: y=b;
2'b10: y=c;
endcase
end

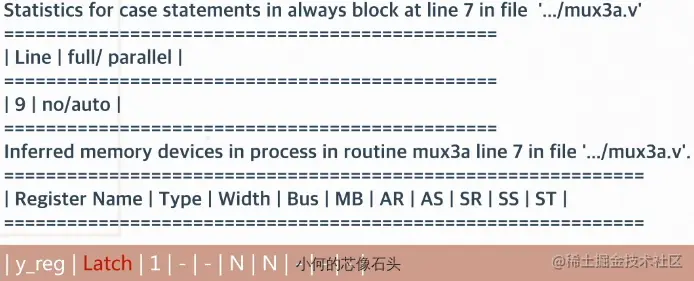

此时现实的状态已经完备了,但是从数字电路角度出发会有一个2'b11下的latch
此时使用 full-case:
- full-case: 告诉综合器,当前case结构所列条件已完备
always@(a or b or c or sel)begin
case(sel) // synopsys full_case
2'b00: y=a;
2'b01: y=b;
2'b10: y=c;
endcase
end

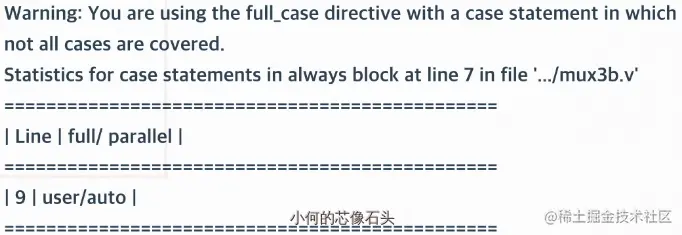

此时综合器结果:
则不会推断出latch
parallel_case
当case语句中的分支条件不互斥,则case语句存在优先级,如:
always@(irq)begin
int = 3'b0;
casez(irq)
3'b1??: int[2]=1'b1;
3'b?1?: int[1]=1'b1;
3'b??1: int[0]=1'b1;
endcase
end

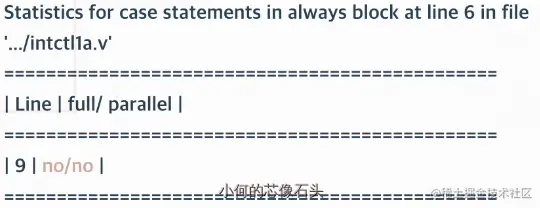

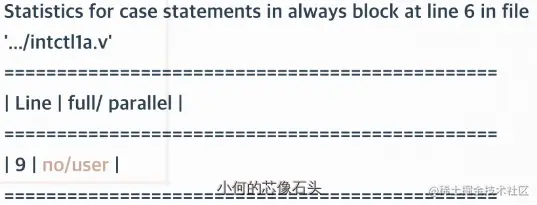

综合器报告:
使用parallel-case原语:告诉DC,所有条件互斥,并行且无优先级
always@(irq)begin
int = 3'b0;
casez(irq) // synopsys parallel_case
3'b1??: int[2]=1'b1;
3'b?1?: int[1]=1'b1;
3'b??1: int[0]=1'b1;
endcase
end
合理使用parallel case约束,可以条件译码逻辑

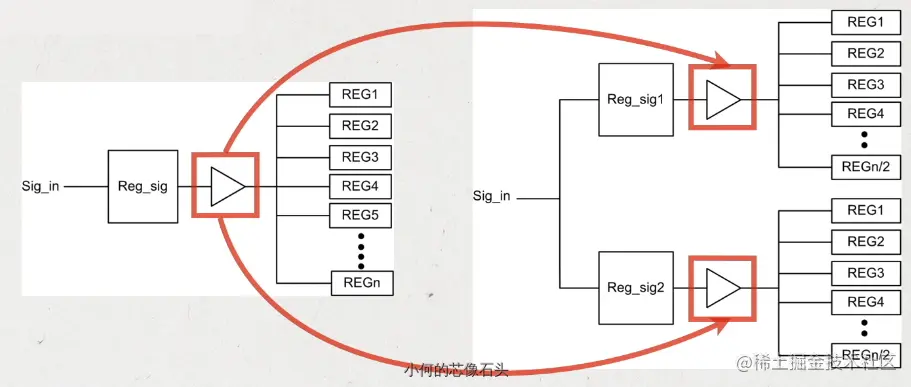

逻辑复制-均衡负载
通过逻辑赋值,降低关键信号的扇出,进而降低该信号的传播延迟,提高电路性能:
trade-off: 资源消耗

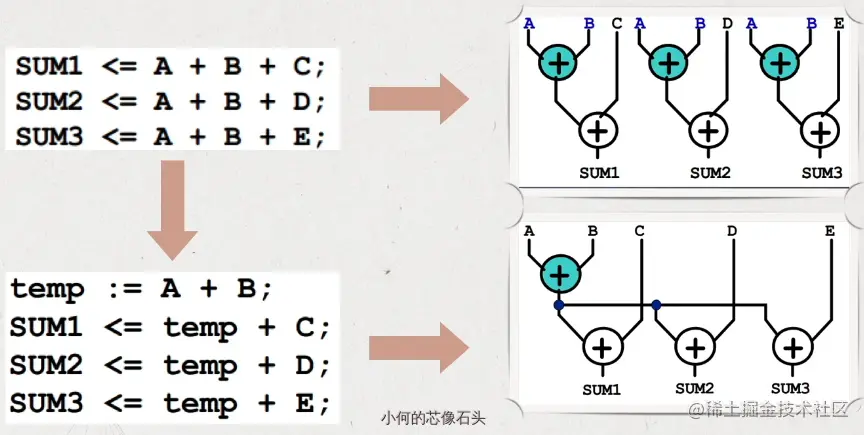

资源共享-减少面积
若电路中存在较多公共单元,可以通过资源共享来减少面积:
但一般共享会导致性能下降
资源顺序重排-降低传播延时
对到达延迟大的信号,可以重排其电路顺序以降低传播延时,提高性能:
如图,假设A来得比较晚,就可以将其尽可能放在后面,隐藏踏得延迟
":?"仅用于连线,always用于逻辑运算
尽可能使用always 来描述电路,assign仅仅用来实现连线,如:
assign a = (b==1)?((c&&d)? 1'b1:1'b0):1'b0;
与always块描述的:
always@(*) begin
if(b==1'b1)
if(c&&d == 1'b1)
a=1'b1;
else
a=1'b0;
else
a=1'b0;
end
关于assign和三目运算符:
- 仅用于信号连线
- 难以阅读,且多层嵌套后很难被综合器解释
可综合风格对代码的要求
完整的always 敏感信号列表
- 所有的组合逻辑或所存的always结构必须由敏感信号列表.其中必须包括所有的输入信号
- 原因: 综合过程将产生要给取决于除命案列表中所有其它值的结构,它将可能在行为仿真和门级仿真间产生潜在的失配.
每个always敏感信号列表对应一个时钟
- 在综合过程中,每个Verilog always 敏感信号列表只能对应一个时钟。
- 原因：这是将每一个过程限制在单一寄存器类型的要求，有利于逻辑综合和时序分析
不允许Wait声明和# delay声明
- Wait声明语句，无论时清楚还是含糊，都不能用于可综合设计。
- 原因：从RTL级转换到gate级的综合工具一般都不支持Wait声明和# delay声明，为了有效的综合，这些语句应该避免。
- 例外：在不需要进行综合的行为模块中，如测试模块，表示行为的虚拟期间模块中可以使用。
在时序电路中必须使用非阻塞赋值(<=)
在组合逻辑中必须使用阻塞赋值(=)
模块划分
分开异步逻辑与同步逻辑
- 建议分开异步逻辑与同步逻辑
- 原因:简化综合时的问题,简化约束和编码难度
- 例外:不可应用于非综合模块中(例如：总线模块，总线监视器或是模拟模块)除非他们被设计来综合仿真。
分开控制逻辑和存储器
- 建议分开控制逻辑与存储器逻辑为独立模块
- 原因：存储器一般由memory compiler生成，便于高层的存储器模块的使用和便于重新描述为不同的存储器类型。混用不利于综合，不利于方便更换工艺库和平台。
小结
- 认清 硬件描述语言，勿将HDL当成编程语言
- 对高性能Verilog HDL：
- 记住可综合语句对应的硬件结构
- 写前，确认电路指标：性能？面积？
- 硬件思维方式，代码 -> 硬件模块
- 对所需实现的硬件电路 "胸有成竹"
最后:
synopsys design compiler手册:
The quality of optimization results depends on how the HDL description is written.
Don't rely on DC for timing !
