前言
animejs（中文官网animejs.cn），是一个老牌的前端动画库，它允许我们使用简明的参数配置来编排、实现一些复杂的动画效果。这个库提供的动画类型有很多，对于我个人来讲，使用最多的是它的SVG路径动画。在使用这个功能的过程中踩了一些坑，而官方文档并未对这些潜在的坑进行说明，因此我写了这篇文章，从原理的角度讲述一下一些常见的坑点，希望可以帮助到有需要的同学。
SVG路径动画简介
文档地址

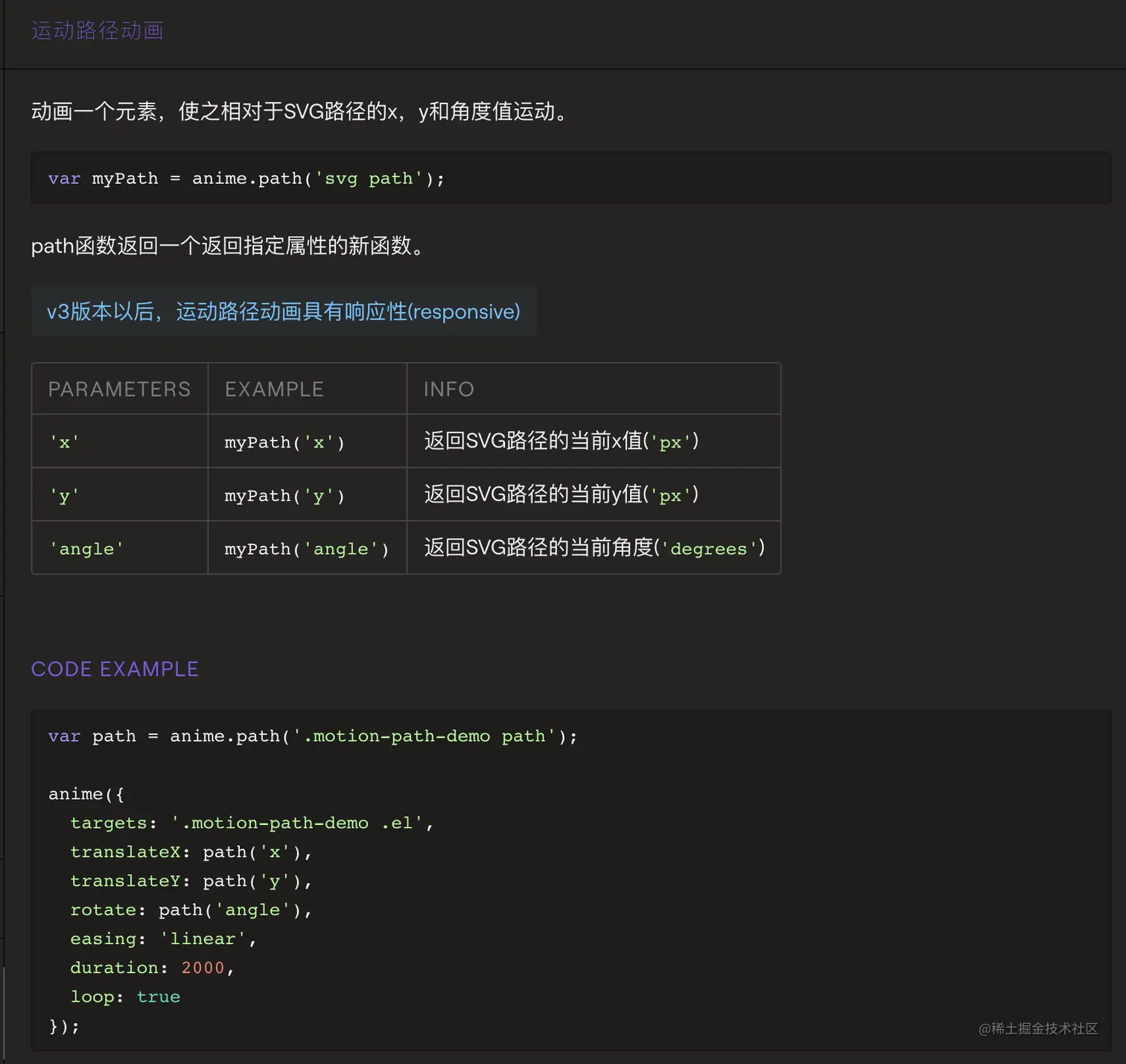

animejs的官方文档非常的简明，左边是清晰的动画演示，右边则是直奔主题的使用介绍与实例代码，这里直接贴出内容：
我们可以看到，这个功能的核心内容就是
anime.path这个方法，这个方法读取一个svg图形（经过阅读源码，这个图形可以是path、circle、rect、line、polyline、polygon），然后返回一个函数（以下称为path函数）。从文档上我们可以看出来，这个path函数接受一个属性名（x/y、角度）作为参数，然后返回某种可以为平移变换提供参考的数据（后续会在源码解析中进行解释），根据这些数据对动画目标进行操作，使其按照预期的路径运动。
常见的坑
文档介绍看起来非常简单，实际使用也是如此，短短几行代码即可上手。但是它对我们选择的运动目标和SVG路径有着比较严格的要求，这是文档中没有提及的，而这些坑对于初次遇到的同学可能要花费很多精力去排查。
这里为了方便说明，我使用官网中的示例这个比较简单的场景来进行展示，实际项目中的情况可能要复杂很多，但是根本原因是一样的。
（在以下演示中，紫色的部分都是正常的情况，而其他颜色的部分则是错误示例）

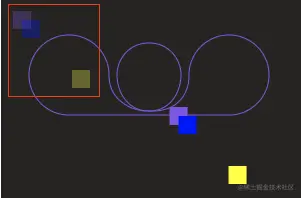

问题1 - 运动中心偏移
我们可以看到，蓝色方块虽然在沿着正确的路径运动，但是它的“运动中心”并不在图形的中心上，而是看起来像围绕着某个顶点（不完全是）在运动。而在我遇到的需求场景中，基本都是需要图形的中心落在运动路径上的。
问题2 - 运动路径偏移
在这个例子中，黄色的方块虽然正在按照正确的路径运动，但是位置与预期有着很大的偏移，仿佛在这个地方有另一条形状一致的透明路径在引导它移动。

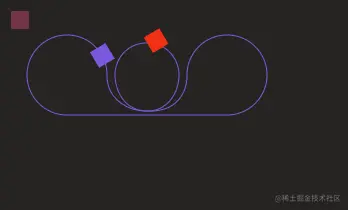

问题3 - 运动轨迹完全变形
如果说前两种只是各种位置上的偏移，运动轨迹本身还是正确的话，第三种情况就更容易让人摸不着头脑：
红色方块的运动轨迹上虽然还能看得出预期路径的影子，但是已经严重扭曲变形。
问题解析
源码部分

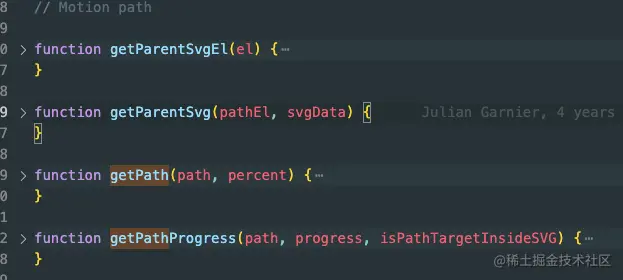

animejs的源码是一个一千多行的单文件，内容量并不大，而且在结构上根据不同的功能做了比较清晰的分块，阅读起来难度不大。对于路径动画，核心的函数只有四个，所以我在这里只对这四个函数进行介绍，对于涉及到的其他部分，会做适当的补充说明。
这四个函数的调用关系非常简单，第四个依赖第三个的结果，第三个依赖第二个，以此类推。但是在调用时机上有比较大的区别。前三个函数getParentSvgEl、getParentSvg、getPath是在动画的创建阶段进行调用的，并将最终的返回值作为动画参数传入，而在动画进行的过程中，getPathProgress这个函数将会在浏览器渲染的每一帧（requestAnimationFrame）被调用，调用过程中所依赖的参数就是前面函数的返回值。
function getParentSvgEl(el) {
let parentEl = el.parentNode;
while (is.svg(parentEl)) {
if (!is.svg(parentEl.parentNode)) break;
parentEl = parentEl.parentNode;
}
return parentEl;
}
function getParentSvg(pathEl, svgData) {
const svg = svgData || {};
const parentSvgEl = svg.el || getParentSvgEl(pathEl);
const rect = parentSvgEl.getBoundingClientRect();
const viewBoxAttr = getAttribute(parentSvgEl, 'viewBox');
const width = rect.width;
const height = rect.height;
const viewBox = svg.viewBox || (viewBoxAttr ? viewBoxAttr.split(' ') : [0, 0, width, height]);
return {
el: parentSvgEl,
viewBox: viewBox,
x: viewBox[0] / 1,
y: viewBox[1] / 1,
w: width,
h: height,
vW: viewBox[2],
vH: viewBox[3]
}
}
前两个函数总体做的是一件事，就是找到路径所处的svg的最外层及其相关的一些尺寸、viewport的信息，因为有很多svg的视口并没有与其尺寸完全吻合（在本文中，为了简化说明，我们只考虑viewport与尺寸完全吻合的情况），这一步的目的是确定我们这个动画的“画布”位置，确切来说是确定“画布”的左上角。
function getPath(path, percent) {
const pathEl = is.str(path) ? selectString(path)[0] : path;
const p = percent || 100;
return function(property) {
return {
property,
el: pathEl,
svg: getParentSvg(pathEl),
totalLength: getTotalLength(pathEl) * (p / 100)
}
}
}
第三个函数getPath就是暴露给外部使用的anime.path这个方法，我们将指定的svg路径传入，它就会返回一个函数，紧接着我们像path('x') path('y') path('angle')这样调用这个函数，并且填入对应的参数位置。其实我们通过阅读这段源码可以发现，这个函数直接返回了一个对象，而且我们传入的'x'， 'y'这些参数的值仅仅只是成为了property这个属性的值，作为一个标识符存在，并不影响其他属性的计算。
而这一步真正额外做的是什么呢？是计算了totalLength这个属性，这是路径的总长度，也就是一个动画周期中，动画目标所要运动的路程。在随后生成每一帧动画时，就可以根据动画周期的时间，动画周期的长度，当前播放的总时间计算出当前周期内在路径上运动过的长度，进而可以使用SVGGeometryElement.getPointAtLength()这个方法获取到当前时刻在路径上的那个点，最后根据这个点计算位置、角度等信息。（在实际情况下，还需要将淡入淡出、变速、反转、暂停等诸多情况一并计算，感兴趣的朋友可以去看源码，在此不再赘述）
function getPathProgress(path, progress, isPathTargetInsideSVG) {
function point(offset = 0) {
const l = progress + offset >= 1 ? progress + offset : 0;
return path.el.getPointAtLength(l);
}
const svg = getParentSvg(path.el, path.svg)
const p = point();
const p0 = point(-1);
const p1 = point(+1);
const scaleX = isPathTargetInsideSVG ? 1 : svg.w / svg.vW;
const scaleY = isPathTargetInsideSVG ? 1 : svg.h / svg.vH;
switch (path.property) {
case 'x': return (p.x - svg.x) * scaleX;
case 'y': return (p.y - svg.y) * scaleY;
case 'angle': return Math.atan2(p1.y - p0.y, p1.x - p0.x) * 180 / Math.PI;
}
}
第三个函数调用发生在每一帧动画间，简单描述这个函数的作用就是：根据当前的动画进度，拿到当前目标位置的点，然后计算这个点到 “画布”左上角 的偏移量、角度，最后这些偏移量将用来对动画目标进行同样的平移、旋转，使其落在预期的位置上。
偏移问题的解析
现在回到我们最初的问题，我们可以看到第一二种问题场景是非常类似的，因此把他们放在一起来分析。
基础原因
官方的DEMO使用了一个半透明的“残影”来标记运动目标的初始位置，在这个DEMO中，我使用了同样的方法来标记。眼尖的同学可能在之前已经发现了，错误偏移的方块，它们的“残影”相对于正确的方块也发生了同样的偏移。
看到这里，我们已经可以猜到大概的原因了，错误的偏移与运动目标的初始位置有关。由于偏移量是根据路径上的点到 “画布”左上角 的距离计算的，所以我们把 “画布”左上角 看做是平移变换的 “基准点”。 想要让动画目标的几何中心正确地吸附在目标路径上运动，我们必须保证它的初始位置是与 “基准点” 相吻合的。
在这两个例子中，蓝色的方块虽然落在了基准点上，但是重合的位置是它的顶点而不是几何中心，所以最终结果是它的顶点吸附在路径上运动，显得十分诡异。 而另一个例子就更容易理解了，黄色方块的初始位置完全偏离了基准点，因此发生了非常大的偏移。
而这些初始位置是如何确定的呢？在路径动画中，动画目标可以是同一个svg文档内的图形，也可以是一个普通的HTML DOM，几乎所有影响定位的属性（DOM的绝对定位、svg图形的bouding box以及两者祖先元素的translate等等）都会决定初始位置。但是需要注意的是，动画目标自身的translate不会影响其初始位置，因为这个属性会被动画覆盖。
实际场景更为复杂
看到这里可能有很多人会质疑，把动画目标定位到左上角不是很自然的事情吗？我这是不是为了写文章而硬去造了一些不太可能出现的错误场景？确实在实际开发中，我们可能出现蓝色方块那种中心点定位错误的问题，但是很少会出现黄色方块的那种情况，除非故意。但是前面说过了，DEMO里面是用最简单的情况来描述根本原因，在实际的场景中，发生偏移的是路径，而不是动画目标。这里面关键的位置问题指的是动画目标和路径两者之间的相对位置，所以我认为这两种情况的原理是一样的，下面进行详细的解释。
在理想状态下，我们认为SVG路径是这样的：
<svg width="512" height="256" viewBox="0 0 512 256">
<path fill="none" stroke="#8452E3" stroke-width="1" d="..."></path>
</svg>
但是实际从设计师那里拿到的是这样的：
<svg width="512" height="256" viewBox="0 0 512 256">
...
<g transform="translate(100, 500)">
...
<g transform="translate(24, 8)">
...
<g transform="translate(24, 8)">
...
<g transform="translate(0, 5)">
...
<path fill="none" stroke="#8452E3" stroke-width="1" d="..."></path>
...
</g>
...
</g>
...
</g>
...
</g>
...
</svg>
在我们拿到的svg中，可能充斥着大量的装饰性的图形，并且路径动画的路径也不止一条，我们最终要操作的那条路径，在复杂的图层、分组结构下，被祖先元素叠加了多次偏移量。但是这还没有解释发生错误的原因，虽然路径发生了偏移，但是我们毕竟是用路径上的点到左上角的距离来计算偏移量，这应该不会影响结果的正确性啊？但事实是，这样计算真的会发生错误：

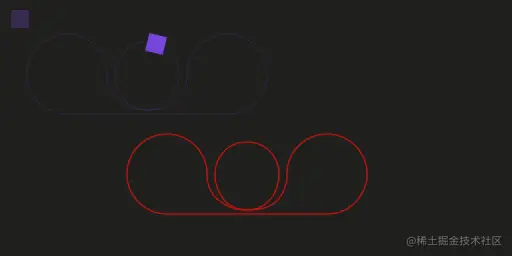

在这个例子中，我们选用那条红色路径作为动画路径，依旧把动画目标放置在“画布”左上角，但是紫色方块并没有按我们预期的沿着新的路径运动，而是依然吸附在那条紫色残影（仅供演示，实际不存在）上。
这是为什么呢？原因出在源码中使用的SVGGeometryElement.getPointAtLength()这个方法上，这个方法拿到的只是路径上原始的点，而不会考虑其相对于“画布”的偏移量，也就是说，不管一条路径被施加了多少的偏移量，最后计算出的距离都是一样的。

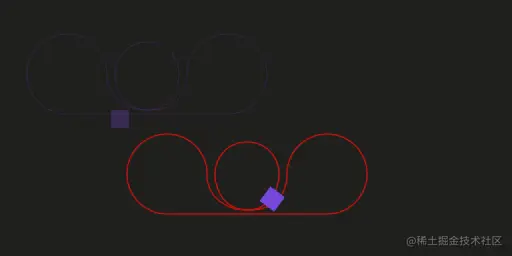

这样看来，基准点不是一成不变的，在路径没有偏移的时候，它是最左上角的那个点，在路径发生偏移时，我们要对动画目标的初始位置施加同样的偏移量，才能对它正确定位。
路径变形问题的解析
这种问题初次发生时是最让人摸不着头脑的，但是原因和解决方案都是最简单的。

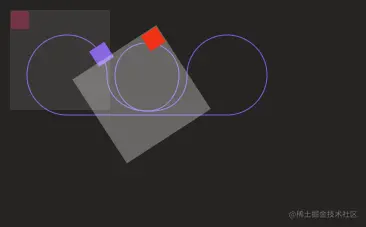

在这个场景中，红色方块的初始位置看起来是正确的，但是运动轨迹却非常扭曲，乍一看很难想到是什么原因，但是当把实际的动画目标显示出来之后，一切就很清晰了：
实际的运动目标是这个白色的大方块，方块运动的过程中旋转中心是白色方块的几何中心，这就是诡异轨迹的原因。
这种问题往往发生在设计师在同一个svg文件中绘制多个图形时（自己编写的HTML DOM一般不会出现这种问题），由于图形绘制过程中一些图层、分组的问题，会出现一些留白，而我们拿到svg之后又很难对其中的每个图形进行校对，最终的结果就是这样。
问题总结与建议
问题的总体原因分为两类 - 动画目标初始位置的偏差与动画目标图形的错误裁剪区域（留白问题）。这两类共三种问题可能单独出现，也可能同时出现，大家可以根据前文所述的这些特征进行问题的辨别与定位，然后选择恰当的方式分别解决。
对于后一种问题，最好的解决办法是与设计师进行足够的沟通，以保证拿到的图形是可以直接使用的。而对于前一种问题，我们可以做的事情就比较多了，下面有两种解决建议，大家可以根据实际情况选用：
方案1 - 把运动路径与动画目标组织在同一个父级“容器”中
如果条件允许的话，这是最简单的解决方案。在animejs中，SVG路径动画的目标可以是一个DOM，也可以是svg中的一个图形。在本文示例（或者说官方示例）中，图形的组织结构非常简单，只有一个路径动画，而且运动的路径在svg文档的最上层（根元素处），在这种场景中，没有多层的<g>标签的嵌套，也就不会有多层transform=translate(...)的叠加。所以动画目标不论是svg外部的DOM还是svg内部的一个/一组图形，我们都可以很容易地把它的几何中心定位到运动路径的最小矩形（边界框）的左上角，即前文所述的“基准点”。
而对于比较复杂的svg图形，设计稿中可能在同一幅图中同时存在多个路径动画，而且每个路径都有很深的嵌套层级。在目标路径存在多层位移的情况下，我们想要把动画目标正确定位到“基准点”是比较困难的。这时我们可以把动画目标与其对应的运动路径组织到同一个<g>标签内，使它们拥有完全相同的父级“容器”，这样他们自然拥有了同样的多层位移。这里需要注意的是，如果路径元素本身也拥有translate属性，我们需要对动画目标的定位进行相应的调整，因为这个”末级位移“不是在父容器上，自然也不会对动画目标产生作用，所以我们需要手动修正这一偏差。
如果动画目标是一个HTML元素，我们可以通过foreignObject将其组织到svg中。
方案2 - 路径与动画目标完全分离
虽然第一种方案非常简单，但是有时候我们可能因为种种限制（svg结构过于复杂、代码可读性的考虑）无法采取第一种方式。这时我们需要获取到运动路径的最小矩形到svg左上角的最终位移数值并据此来设置动画目标的初始位置。在浅层的嵌套中，我们可以通过阅读svg的代码来计算偏移量，但是在深层嵌套时这会非常困难。在这里推荐大家使用Element.getBoundingClientRect()这个API分别获取运动路径和最外层svg到视口左上角的距离，然后把它们相减，即为路径相对于svg的偏移量。
最后的注意事项
无论采取哪种方式，切忌使用tranlsate设置动画目标的初始位置，因为这会在动画过程中被覆盖。
