三维棋盘

源码：github.com/buglas/shad…

之前我们在说分段函数的时候，画过一个二维棋盘，然而当这个二维棋盘放在三维空间中的时候，便会出现极远处的棋盘格采样失真的问题。

接下来咱们就先画一个三维棋盘格，然后解决其采样失真问题。

1-三维棋盘格

整体代码如下：

// 坐标系缩放
#define PROJECTION_SCALE  1.

// 相机视点位
#define CAMERA_POS vec3(0, 2, 0)
// 视点动画
// #define CAMERA_POS mat3(cos(iTime),0,sin(iTime),0,1,0,-sin(iTime),0,cos(iTime))*(vec3(2, 4, 0)-vec3(0,0,-4))+vec3(0,0,-4)
// 相机目标点
#define CAMERA_TARGET vec3(0, 0, -4)
// 上方向
#define CAMERA_UP vec3(0, 1, 0)

// 光线推进的起始距离
#define RAYMARCH_NEAR 0.1
// 光线推进的最远距离
#define RAYMARCH_FAR 128.
// 光线推进次数
#define RAYMARCH_TIME 512
// 当推进后的点位距离物体表面小于RAYMARCH_PRECISION时，默认此点为物体表面的点
#define RAYMARCH_PRECISION 0.001

// 点光源位置
#define LIGHT_POS vec3(3,4, -1)

// 相邻点的抗锯齿的行列数
#define AA 3

// 栅格图像的z位置
#define SCREEN_Z -1.

// 投影坐标系
vec2 ProjectionCoord(in vec2 coord) {
  return PROJECTION_SCALE * 2. * (coord - 0.5 * iResolution.xy) / min(iResolution.x, iResolution.y);
}

// 水平面的SDF模型
float SDFPlane(vec3 coord) {
  return coord.y;
}

// 计算球体的法线
vec3 SDFNormal(in vec3 p) {
  const float h = 0.0001;
  const vec2 k = vec2(1, -1);
  return normalize(k.xyy * SDFPlane(p + k.xyy * h) +
    k.yyx * SDFPlane(p + k.yyx * h) +
    k.yxy * SDFPlane(p + k.yxy * h) +
    k.xxx * SDFPlane(p + k.xxx * h));
}

// 视图旋转矩阵
mat3 RotateMatrix() {
  //基向量c，视线
  vec3 c = normalize(CAMERA_POS - CAMERA_TARGET);
  //基向量a，视线和上方向的垂线
  vec3 a = cross(CAMERA_UP, c);
  //基向量b，修正上方向
  vec3 b = cross(c, a);
  //正交旋转矩阵
  return mat3(a, b, c);
}

// 光线推进数据的结构体
struct RayMarchData {
  vec3 pos;
  bool crash;
};

// 将RayMarch与渲染分离
RayMarchData RayMarch(vec3 ro, vec3 rd) {
  float d = RAYMARCH_NEAR;
  // 光线推进次数
  RayMarchData rm;
  rm = RayMarchData(ro, false);
  for(int i = 0; i < RAYMARCH_TIME && d < RAYMARCH_FAR; i++) {
    // 光线推进后的点位
    vec3 p = ro + d * rd;
    // 光线推进后的点位到模型的有向距离
    float curD = SDFPlane(p);
    // 若有向距离小于一定的精度，默认此点在模型表面
    if(curD < RAYMARCH_PRECISION) {
      rm = RayMarchData(p, true);
      break;
    }
    // 距离累加
    d += curD;
  }
  return rm;
}

// 棋盘格
float checkers(in vec2 uv) {
  vec2 grid = floor(uv);
  return mod(grid.x + grid.y, 2.);
}

// 渲染
vec3 Render(vec2 coord) {
  // 从相机视点到当前片元的射线
  RayMarchData rm = RayMarch(CAMERA_POS, normalize(RotateMatrix() * vec3(coord, SCREEN_Z)));
  // 片元颜色
  vec3 color = vec3(0);
  // 如果光线推进到SDF模型上
  if(rm.crash) {
    color = vec3(checkers(rm.pos.xz));
  }
  return color;
}

// 抗锯齿 Anti-Aliasing
vec3 Render_anti(vec2 fragCoord) {
  // 初始颜色
  vec3 color = vec3(0);
  // 行列的一半
  float aa2 = float(AA / 2);
  // 逐行列遍历
  for(int y = 0; y < AA; y++) {
    for(int x = 0; x < AA; x++) {
      // 基于像素的偏移距离
      vec2 offset = vec2(float(x), float(y)) / float(AA) - aa2;
      // 投影坐标位
      vec2 coord = ProjectionCoord(fragCoord + offset);
      // 累加周围片元的颜色
      color += Render(coord);
    }
  }
  // 返回周围颜色的均值
  return color / float(AA * AA);
}

/* 绘图函数，画布中的每个片元都会执行一次，执行方式是并行的。
fragColor 输出参数，用于定义当前片元的颜色。
fragCoord 输入参数，当前片元的位置，原点在画布左下角，右侧边界为画布的像素宽，顶部边界为画布的像素高
*/
void mainImage(out vec4 fragColor, in vec2 fragCoord) {
  // 光线推进
  vec3 color = Render_anti(fragCoord);
  // vec3 color = Render(ProjectionCoord(fragCoord));
  // 最终颜色
  fragColor = vec4(color, 1);
}

解释一下其绘图步骤。

1.建立一个无限延展，高度为0的水平面的SDF模型。

float SDFPlane(vec3 coord) {
  return coord.y;
}

2.准备一个棋盘格纹理。

float checkers(in vec2 uv) {
  vec2 grid = floor(uv);
  return mod(grid.x + grid.y, 2.);
}

3.在渲染的时候，为水平面着棋盘格纹理。

vec3 Render(vec2 coord) {
  // 从相机视点到当前片元的射线
  RayMarchData rm = RayMarch(CAMERA_POS, normalize(RotateMatrix() * vec3(coord, SCREEN_Z)));
  // 片元颜色
  vec3 color = vec3(0);
  // 如果光线推进到SDF模型上
  if(rm.crash) {
    color = vec3(checkers(rm.pos.xz));
  }
  return color;
}

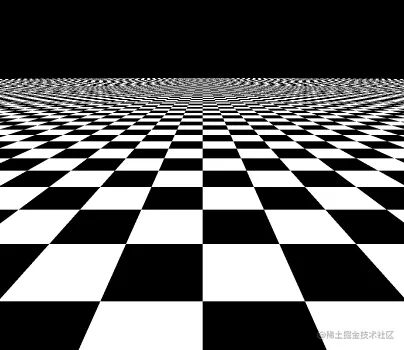

效果如下：

当前这个棋盘格在远处已经出现了采样失真问题，其失真原理就棋盘格的采样频率跟不上棋盘格的黑白变换频率。

2-优化棋盘格

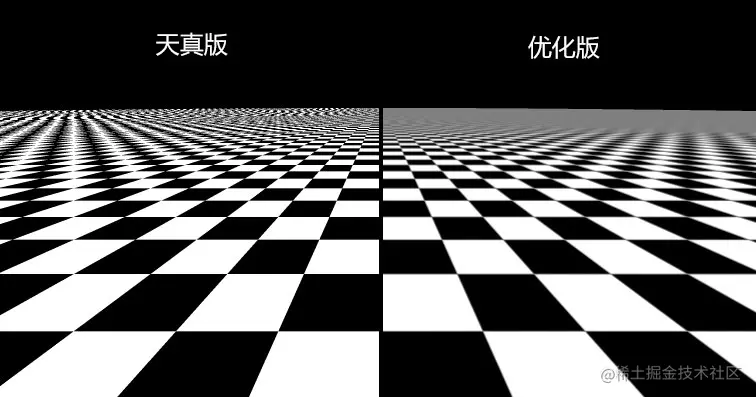

优化棋盘格的原理很简单，只要将远处的棋盘格模糊即可，如下图所示：

棋盘格模糊的原理咱们之前说过，对一个三角形的分段函数求导即可。

// 三角形分段函数
vec2 tri(in vec2 p) {
  vec2 h = fract(p * .5) - .5;
  return 1. - 2. * abs(h);
}

// 棋盘
float checkers(in vec2 p) {
  // 精度
  vec2 w = vec2(.9);
  // 求导
  vec2 i = (tri(p + 0.5 * w) - tri(p - 0.5 * w)) / w;
  return 0.5 - 0.5 * i.x * i.y;
}

然而，棋盘格模糊的力度w是一个变量，它应该由近到远越来越大，

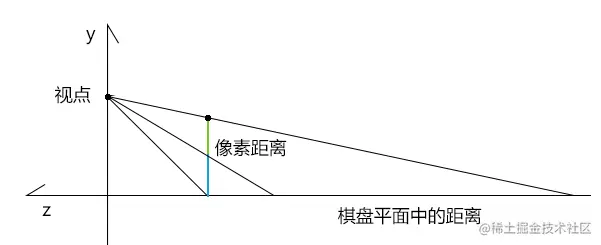

我们可以将栅格图像里的像素距离转化为棋盘格水平空间内的距离，以此来控制模糊力度。

又上图可知，相机俯视水平面时，越往上的像素，其对应的棋盘平面中的距离就越大，我们可以基于此距离来控制棋盘格模糊的力度。

整体代码如下：

// 坐标系缩放
#define PROJECTION_SCALE  1.

// 相机视点位
#define CAMERA_POS vec3(0, 2, 0)
// 视点动画
// #define CAMERA_POS mat3(cos(iTime),0,sin(iTime),0,1,0,-sin(iTime),0,cos(iTime))*(vec3(2, 3, 0)-vec3(0,0,-4))+vec3(0,0,-4)
// 相机目标点
#define CAMERA_TARGET vec3(0, 0, -4)
// 上方向
#define CAMERA_UP vec3(0, 1, 0)

// 光线推进的起始距离
#define RAYMARCH_NEAR 0.1
// 光线推进的最远距离
#define RAYMARCH_FAR 128.
// 光线推进次数
#define RAYMARCH_TIME 512
// 当推进后的点位距离物体表面小于RAYMARCH_PRECISION时，默认此点为物体表面的点
#define RAYMARCH_PRECISION 0.001

// 点光源位置
#define LIGHT_POS vec3(3,4, -1)

// 相邻点的抗锯齿的行列数
#define AA 3

// 栅格图像的z位置
#define SCREEN_Z -1.

// 投影坐标系
vec2 ProjectionCoord(in vec2 coord) {
  return PROJECTION_SCALE * 2. * (coord - 0.5 * iResolution.xy) / min(iResolution.x, iResolution.y);
}

// 水平面的SDF模型
float SDFPlane(vec3 coord) {
  return coord.y;
}

// 计算球体的法线
vec3 SDFNormal(in vec3 p) {
  const float h = 0.0001;
  const vec2 k = vec2(1, -1);
  return normalize(k.xyy * SDFPlane(p + k.xyy * h) +
    k.yyx * SDFPlane(p + k.yyx * h) +
    k.yxy * SDFPlane(p + k.yxy * h) +
    k.xxx * SDFPlane(p + k.xxx * h));
}

// 视图旋转矩阵
mat3 RotateMatrix() {
  //基向量c，视线
  vec3 c = normalize(CAMERA_POS - CAMERA_TARGET);
  //基向量a，视线和上方向的垂线
  vec3 a = cross(CAMERA_UP, c);
  //基向量b，修正上方向
  vec3 b = cross(c, a);
  //正交旋转矩阵
  return mat3(a, b, c);
}

// 光线推进数据的结构体
struct RayMarchData {
  vec3 pos;
  bool crash;
};

// 将RayMarch与渲染分离
RayMarchData RayMarch(vec3 ro, vec3 rd) {
  float d = RAYMARCH_NEAR;
  // 光线推进次数
  RayMarchData rm;
  rm = RayMarchData(ro, false);
  for(int i = 0; i < RAYMARCH_TIME && d < RAYMARCH_FAR; i++) {
    // 光线推进后的点位
    vec3 p = ro + d * rd;
    // 光线推进后的点位到模型的有向距离
    float curD = SDFPlane(p);
    // 若有向距离小于一定的精度，默认此点在模型表面
    if(curD < RAYMARCH_PRECISION) {
      rm = RayMarchData(p, true);
      break;
    }
    // 距离累加
    d += curD;
  }
  return rm;
}

// 三角形分段函数
vec2 Triangle(in vec2 x) {
  vec2 h = fract(x * .5) - .5;
  return 1. - 2. * abs(h);
}

// 棋盘格
float CheckersGrad(in vec2 uv, in vec2 ddx, in vec2 ddy) {
  // 模糊力度
  vec2 w = max(abs(ddx), abs(ddy)) + .001;
  // 强化模糊
  // vec2 w = max(abs(ddx), abs(ddy))*2. + .001;
  // 三角形分段函数的导数
  vec2 i = (Triangle(uv + 0.5 * w) - Triangle(uv - 0.5 * w)) / w;
  // xor
  return 0.5 - 0.5 * i.x * i.y;
}

// 渲染
vec3 Render(vec2 coord, vec2 px, vec2 py) {
  // 相机的旋转矩阵
  mat3 rotateMatrix = RotateMatrix();
  // 光线推进的方向
  vec3 rd = normalize(rotateMatrix * vec3(coord, SCREEN_Z));
  // 光线推进的数据
  RayMarchData rm = RayMarch(CAMERA_POS, rd);
  // 片元颜色
  vec3 color = vec3(0);
  // 如果光线推进到SDF模型上
  if(rm.crash) {
    //将px、py从像素坐标系变换至相机世界
    vec3 rdx = normalize(rotateMatrix * vec3(px, SCREEN_Z));
    vec3 rdy = normalize(rotateMatrix * vec3(py, SCREEN_Z));
    //将栅格图像上一个像素的偏移向量转换为棋盘格水平空间内的向量
    vec3 ddx = rd / rd.y - rdx / rdx.y;
    vec3 ddy = rd / rd.y - rdy / rdy.y;

    color = vec3(CheckersGrad(rm.pos.xz, ddx.xz, ddy.xz));
  }
  return color;
}

// 抗锯齿 Anti-Aliasing
vec3 Render_anti(vec2 fragCoord, vec2 px, vec2 py) {
  // 初始颜色
  vec3 color = vec3(0);
  // 行列的一半
  float aa2 = float(AA / 2);
  // 逐行列遍历
  for(int y = 0; y < AA; y++) {
    for(int x = 0; x < AA; x++) {
      // 基于像素的偏移距离
      vec2 offset = vec2(float(x), float(y)) / float(AA) - aa2;
      // 投影坐标位
      vec2 coord = ProjectionCoord(fragCoord + offset);
      // 累加周围片元的颜色
      color += Render(coord, px, py);
    }
  }
  // 返回周围颜色的均值
  return color / float(AA * AA);
}

/* 绘图函数，画布中的每个片元都会执行一次，执行方式是并行的。
fragColor 输出参数，用于定义当前片元的颜色。
fragCoord 输入参数，当前片元的位置，原点在画布左下角，右侧边界为画布的像素宽，顶部边界为画布的像素高
*/
void mainImage(out vec4 fragColor, in vec2 fragCoord) {
  //栅格图像右偏移一个像素
  vec2 px = ProjectionCoord(fragCoord + vec2(1., 0.));
  //栅格图像左偏移一个像素
  vec2 py = ProjectionCoord(fragCoord + vec2(0., 1.));
  // 光线推进
  vec3 color = Render_anti(fragCoord, px, py);
  // 最终颜色
  fragColor = vec4(color, 1);
}

效果如下：

解释一下其绘图过程。

1.在mainImage()方法中先获取当前片元在x、y方向的两个偏移向量。

void mainImage(out vec4 fragColor, in vec2 fragCoord) {
  //栅格图像右偏移一个像素
  vec2 px = ProjectionCoord(fragCoord + vec2(1., 0.));
  //栅格图像左偏移一个像素
  vec2 py = ProjectionCoord(fragCoord + vec2(0., 1.));
  // 光线推进
  vec3 color = Render_anti(fragCoord, px, py);
  // 最终颜色
  fragColor = vec4(color, 1);
}

2.在渲染方法中，将之前的偏移向量转换为棋盘格水平空间内的两个向量。

// 渲染
vec3 Render(vec2 coord, vec2 px, vec2 py) {
  ……
  if(rm.crash) {
    //将px、py从像素坐标系变换至相机世界
    vec3 rdx = normalize(rotateMatrix * vec3(px, SCREEN_Z));
    vec3 rdy = normalize(rotateMatrix * vec3(py, SCREEN_Z));
    // 将栅格图像上一个像素的偏移向量转换为棋盘格水平空间内的向量
    vec3 ddx = rd / rd.y - rdx / rdx.y;
    vec3 ddy = rd / rd.y - rdy / rdy.y;

    color = vec3(CheckersGrad(rm.pos.xz, ddx.xz, ddy.xz));
  }
  return color;
}

上面的ddx、ddy便是一个像素在棋盘格上的偏移距离，如下图所示：

在上图中，随着棋盘格的越来越远，ddy 就越来越长，ddx 也是同理。

3.基于ddx、ddy对棋盘格进行动态模糊。

float CheckersGrad(in vec2 uv, in vec2 ddx, in vec2 ddy) {
  // 模糊力度
  vec2 w = max(abs(ddx), abs(ddy)) + .001;
  // 强化模糊
  // vec2 w = max(abs(ddx), abs(ddy))*4. + .001;
  // 三角形分段函数的导数
  vec2 i = (Triangle(uv + 0.5 * w) - Triangle(uv - 0.5 * w)) / w;
  // xor
  return 0.5 - 0.5 * i.x * i.y;
}

在上面我取了ddx、ddy 的最大值作为模糊系数。

我们还可以提高模糊的强度：

vec2 w = max(abs(ddx), abs(ddy))*4. + .001;

效果如下：

关于三维棋盘格的绘制，我们就说到这，下一章咱们会说一下多物体着色。

参考链接：

iquilezles.org/articles/rm…

space.bilibili.com/10707223/ch…
