今天来介绍一下基于 WebRTC中的 STUN 协议。

本文目录：

  1. STUN协议简介

  2. STUN交互过程

  3. STUN报文格式

  4. STUN协议简介

STUN（Session Traversal Utilities for NAT）NAT会话穿透工具，STUN是一个Client/Server协议，支持请求/响应类型、指示类型两种类型。STUN作为ICE（Interactive Connectivity Establishment，交互式连接建立）解决方案的一种工具使用，STUN协议本身没有穿透等能力，只是为穿透提供反射地址，穿透不成功时，需要使用TURN协议。

1.1 请求/响应类型（request/response）

由客户端给服务器发送请求，并等待服务端返回响应，用于确定一个NAT给客户端分配的具体绑定。客户端通过事务ID将请求响应连接起来。

1.2 指示类型（indication transaction）

由服务器或者客户端发送指示，另一方不产生响应，用于保持绑定的激活状态。

  1. STUN交互过程

a. 在WebRTC中，STUN客户端内置在浏览器用户代理中，在会话建立之前，先发送stun测试报文，以便浏览器确定其是否位于NAT之后并发现映射地址和端口。

b. 当STUN服务器收到STUN Binding请求时，它会记录Binding请求来自哪个IP地址和端口号，此地址和端口号随后将以STUN Binding响应的形式返回客户端。（通过XOR-MAPPED-ADDRESS属性）。

c. 客户端将响应中发来的IP地址和端口与其发送的IP地址和端口进行比较，以此来判断客户端和服务器之间有没有NAT，若不同，则说明至少有一个NAT，客户端能够识别由最外层的NAT分配的IP地址和端口。存在多个NAT时，STUN只能识别最外层NAT的相关信息。

d. STUN服务器将源传输地址复制到STUN Binding响应中XOR-MAPPED-ADDRESS属性中，并将绑定响应发送回STUN客户端。当这个数据包通过NAT返回时，NAT将修改IP报头中的目的传输地址，但是STUN响应主体中XOR-MAPPED-ADDRESS属性中的传输地址将保持不变。通过这种方式，客户端可以了解最外面的NAT相对于STUN服务器分配的反射传输地址

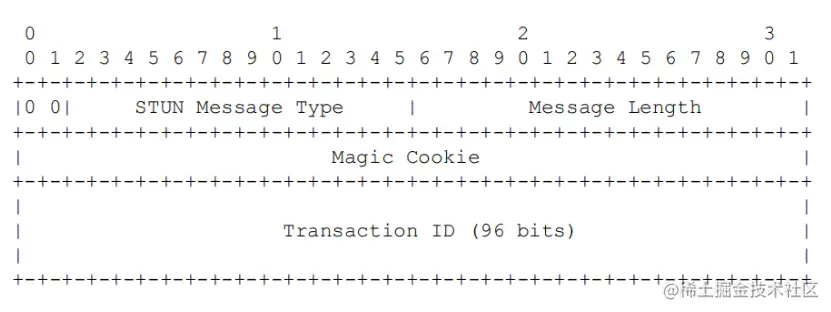

  1. STUN报文格式 image.png

C1-C0两位表示类编码：

0b00：request\
0b01：indication\
0b10：success response\
0b11：error response

参考MDN地址：WebRTC 协议介绍
