手把手教你图形学MFC绘图基础

化作孤岛
601 阅读5分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 10 月更文挑战」的第3天

推荐

编译器VS
【ClassView】标签页:☆ CTestApp是应用的主函数类，代表了应用程序的主线程。 ☆ MFC中的数据是存储在CTestDoc类中，而结果则是显示在CTestView类中，即显示在客户区中。MFC中的文档/视图结构用来将程序的数据本身和数据显示相互隔离，文件读写的操作在文档类的Serialize()函数中进行，图形显示的操作在视图类的OnDraw()函数中进行。 ☆CMainFrame类由MainFrame.h和MainFrame.cpp文件组成，CTestApp类由Test.h和Test.cpp文件组成，框架类，CTestDoc类由TestDoc.h和TestDoc.cpp文件组成，CTestView类由TestView.h和TestView.cpp文件组成。


MFC中，CDC类是定义设备上下文对象的基类，封装了绘图所需的所有函数。当输出文字或图形时，就需要调用CDC类的成员函数，这些成员函数具备绘制和打印图形的功能。 本节讲解的例程全部在CTestView类的成员函数OnDraw()中实现。

简单数据类型

CPoint类：存放点坐标（x，y）。
CRect类：存放矩形左上角顶点和右下角顶点的坐标（top，left，right，bottom）
CSize类：存放矩形的宽度和高度的坐标（cx，cy），其中cx为矩形的宽度，cy为矩形的高度。

绘图工具类

CGdiObject类：GDI绘图工具的基类，一般不能直接使用。
CBitmap：封装了一个GDI位图，提供位图操作的接口。
CBrush类：封装了GDI画刷，可以选作设备上下文的当前画刷。画刷用于填充图形内部。
CFont：封装了GDI字体，可以选作设备上下文中的当前字体。
CPallette：封装了GDI调色板，提供应用程序和显示器之间的颜色接口。
CPen：封装了GDI画笔，可以选作设备上下文的当前画笔。画笔用于绘制图形边界线。

绘制像素点函数

COLORREF SetPixel(int x,int y,COLORREF crColor );BOOL SetPixelV(int x, int y, COLORREF crColor);
参数x，y是像素点的逻辑坐标。COLORREF是32位颜色类型，crColor是像素点的颜色值，COLORREF型变量可以利用RGB（bRed，bGreen，bBlue）来指定相应的颜色值，每种颜色用一个字节表示，可以被设定为0~255之间的任意值，0代表无色，255代表全色。SetPixelV()函数不需要返回所绘制像素点的RGB值，执行速度比SetPixel()快得多。在真实感图形学中，物体表面模型使用像素点模拟光照颜色。提高像素点的绘制速度可以有效提高图形生成速度。推荐使用SetPixelV()函数绘制像素点。

获取像素点颜色函数

COLORREF GetPixel（int x,int y）const；

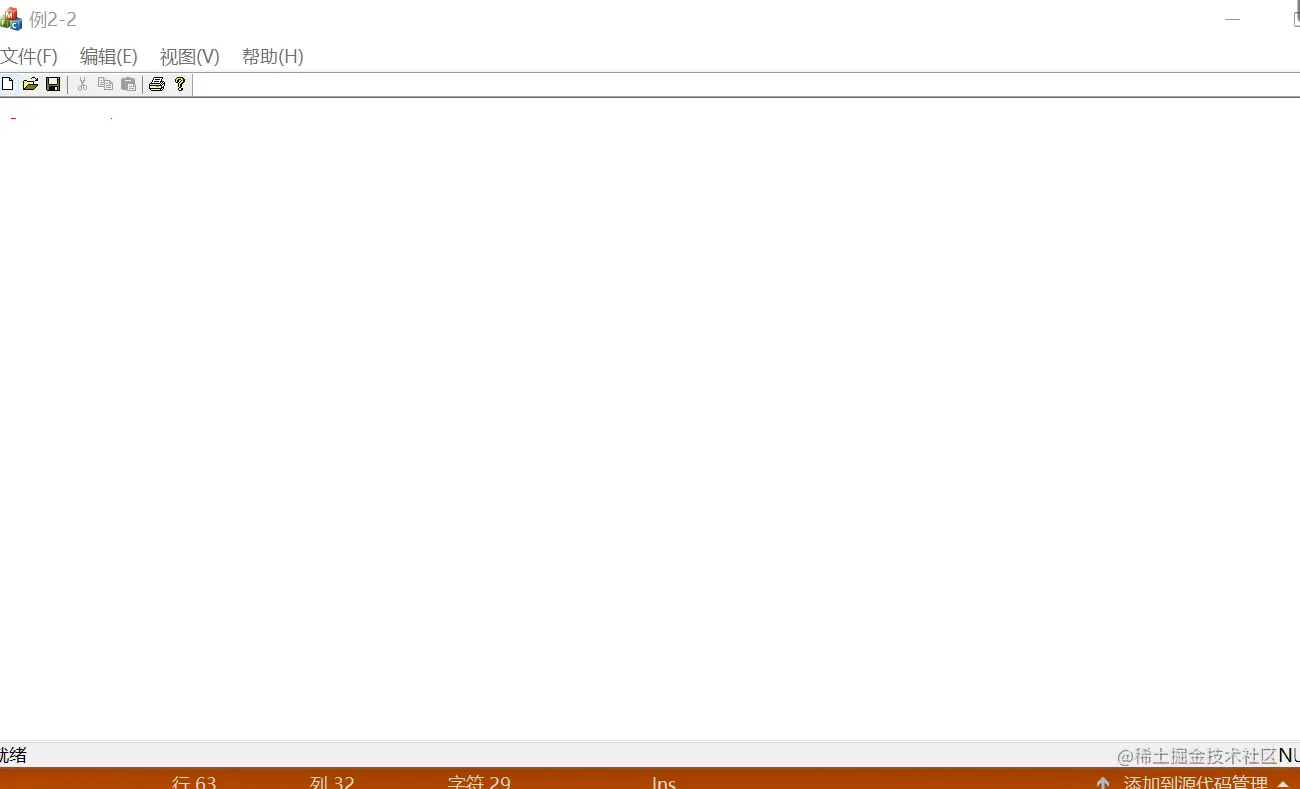

绘制一个红色的像素点

​
void CTestView::OnDraw(CDC* pDC)
{
    CTestDoc* pDoc = GetDocument();
    ASSERT_VALID(pDoc);
    if (!pDoc)
        return;
​
    // TODO: 在此处为本机数据添加绘制代码
    COLORREF clr;
    int x = 20, y = 20;
    pDC->SetPixel(x, y, RGB(255, 0, 0));
    clr = pDC->GetPixel(x, y);
    pDC->SetPixel(x + 100, y, clr);
    pDC->SetPixel(21, y, clr);
    pDC->SetPixel(22, y, clr);
    pDC->SetPixel(23, y, clr);
    pDC->SetPixel(24, y, clr);
}
​

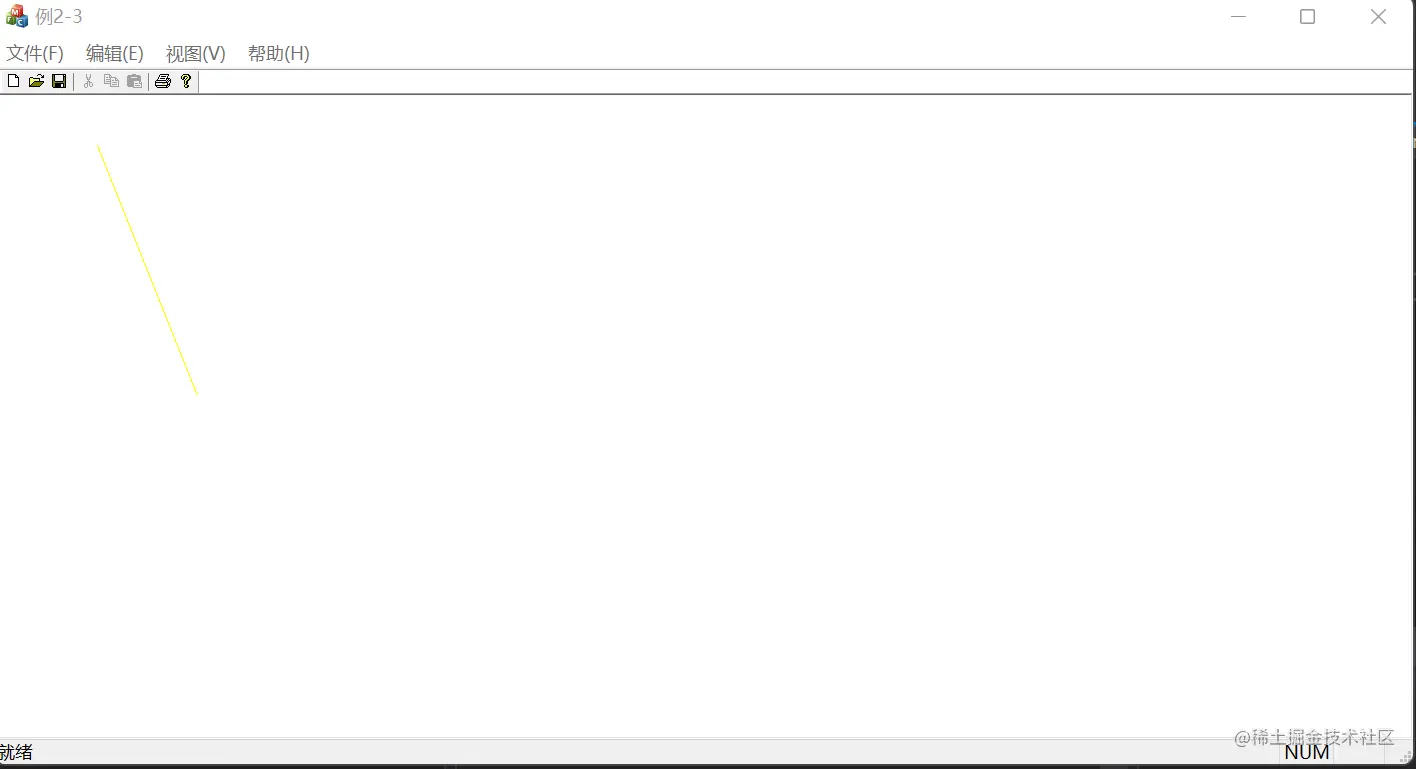

绘制直线段函数

（1）设置当前位置函数 CPoint MoveTo( int x, int y );
（2）绘制直线段函数 BOOL LineTo( int x, int y );
MoveTo（）函数只将画笔的当前位置移动到坐标ｘ和ｙ（或point）处，不画线。
LineTo（）从当前位置绘制直线段，但不包括(ｘ,ｙ)点。
绘制直线段的函数不能指颜色，直线段的颜色通过画笔来指定。
​
void CTestView::OnDraw(CDC* pDC)
{
    CTestDoc* pDoc = GetDocument();
    ASSERT_VALID(pDoc);
    if (!pDoc)
        return;
​
    // TODO: 在此处为本机数据添加绘制代码
    CPen NewPen, *pOldPen;
    NewPen.CreatePen(PS_SOLID, 1, RGB(255, 255, 0));
    pOldPen = pDC->SelectObject(&NewPen);
    pDC->MoveTo(100, 50);
    pDC->LineTo(200, 300);
    pDC->SelectObject(pOldPen);
    NewPen.DeleteObject();
}

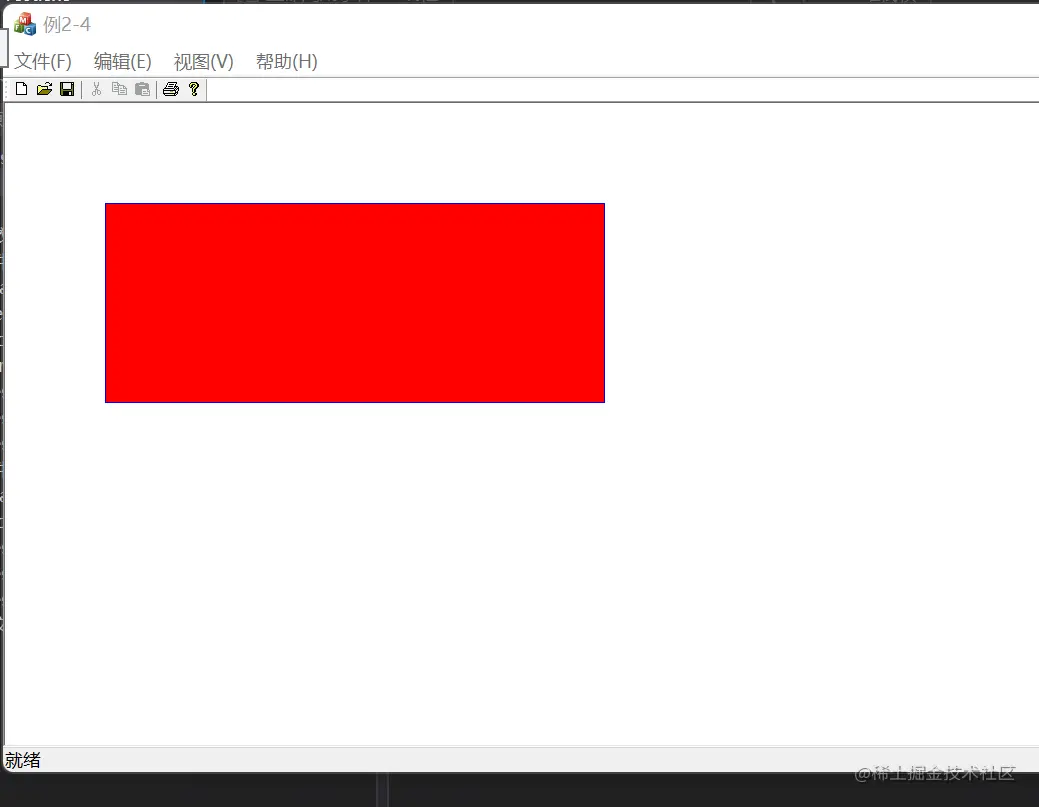

绘制矩形函数

（1）绘制直角矩形

BOOL Rectangle( int x1, int y1, int x2, int y2 );
x1、y1是直角矩形的左上角点坐标；x2、y2是直角矩形的右下角点坐标；

（2）绘制圆角矩形

BOOL RoundRect( int x1, int y1, int x2, int y2, int x3, int y3 );

（3）设置填充模式

x1、y1是圆角矩形的左上角点坐标；x2、y2是圆角矩形的右下角点坐标;x3、y3是圆角椭圆的宽度和高度；
int SetPolyFillMode( int nPolyFillMode ) ;返回值：如果调用成功，返回原填充模式；否则，返回“0”。在MFC中，ALTERNATE的宏定义值为1，WINDING的宏定义值为2。参数：nPolyFillMode是多边形填充模式，可以选ALTERNATE或WINDING。默认的填充模式是ALTERNATE。对于凸多边形，两种模式的填充效果相同。
// CTestView 绘图
​
void CTestView::OnDraw(CDC* pDC)
{
    CTestDoc* pDoc = GetDocument();
    ASSERT_VALID(pDoc);
    if (!pDoc)
        return;
​
    // TODO: 在此处为本机数据添加绘制代码
    CPen NewPen, *pOldPen;                          //声明新画笔对象和旧画笔指针
    NewPen.CreatePen(PS_SOLID, 1, RGB(0, 0, 255));  //创建1像素宽的蓝色实线画笔
    pOldPen = pDC->SelectObject(&NewPen);           //将新画笔选入设备上下文
    CBrush NewBrush, *pOldBrush;                    //声明新画刷对象和旧画刷指针
    NewBrush.CreateSolidBrush(RGB(255, 0, 0));      //创建绿色实体画刷
    pOldBrush = pDC->SelectObject(&NewBrush);       //将新画刷选入设备上下文
    pDC->Rectangle(100, 100, 600, 300);             //绘制矩形
    pDC->SelectObject(pOldBrush);                   //恢复旧画刷
    NewBrush.DeleteObject();                        //删除已成自由状态的新画刷
    pDC->SelectObject(pOldPen);                     //恢复旧画笔
    NewPen.DeleteObject();                          //删除已成自由状态的新画笔
}
​

image.png 未完待续。。。
