1.准备环境
- MCAL版本：S32K14X_MCAL4_2_RTM_1_0_0
- EB版本：EB tresos Studio 23.0.0 b170330-0431
- GCC版本：GCC ARM Embedded 6.3.1 20170620
- 编译器：S32DS for ARM 2018.R1
1.1 MCAL获取
目前从官网获取MCAL的安装包时只显示最新的RTM1.0.4，搜索不到RTM1.0.0；如果想要安装RTM1.0.0，需要去NXP support系统（support.nxp.com/s/）提交case，申请RTM1.0.0的license和权限。由于RTM1.0.0相关的配置资料较多，建议安装RTM1.0.0。
-
NXP官网AutoSAR4.2的MCAL获取地址如下： www.nxp.com/design/auto…
-

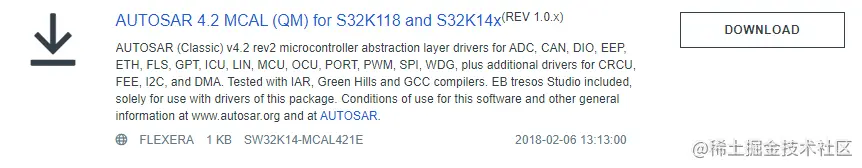

选择S32K平台的QM版本：
-

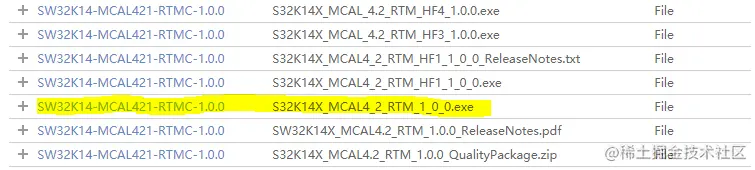

选择RTM1.0.0版本：
-

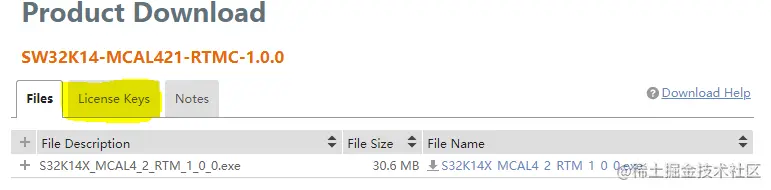

点击License keys菜单，并在跳出的界面勾选复选框，点击Generate：
-
点击Save All将License文件保存到本地：
1.2 EB获取

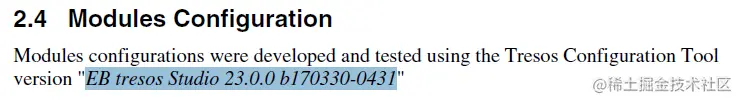

不同MCAL的包对Elektrobit Tresos Studio的版本有要求，所需版本信息通常在MCAL安装包列表下面的ReleaseNote.pdf文档里面有描述。
-

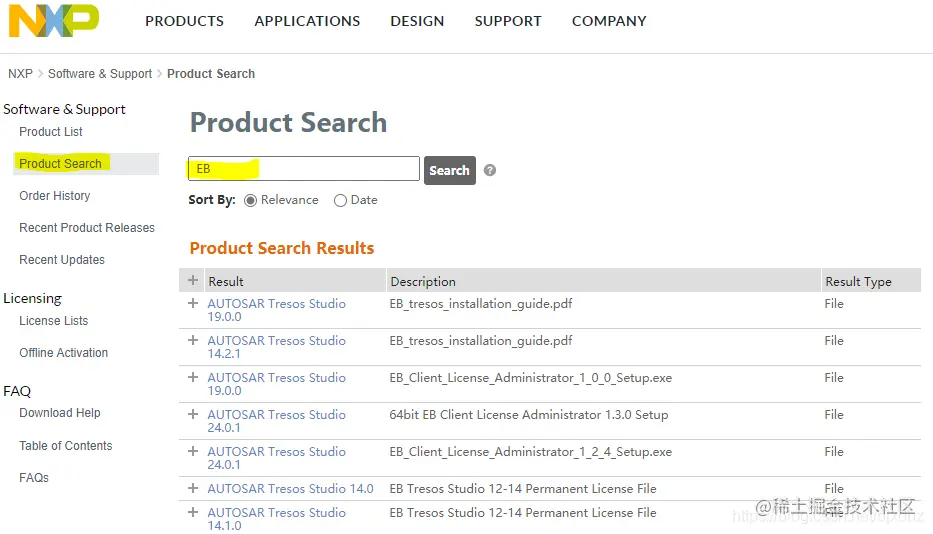

在安装包列表的左侧点击Product Search，输入EB；
-
选择AUTOSAR Tresos Studio 23.0.0，并点击：
-

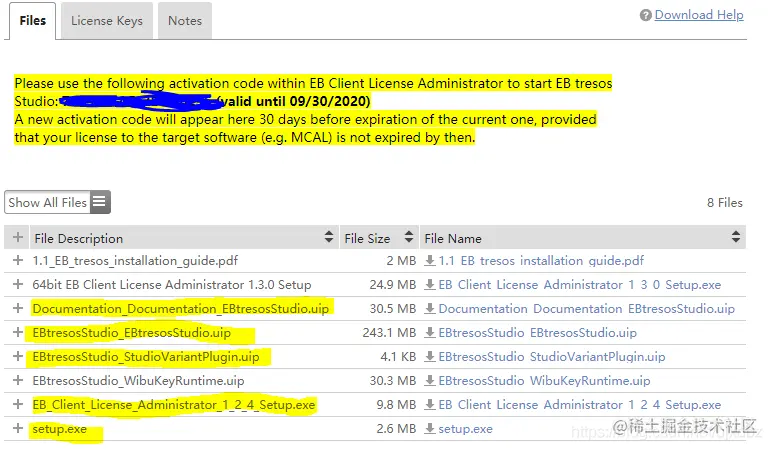

将下图蓝色涂抹处的激活码保存，并下载荧光笔标记的5个软件
-

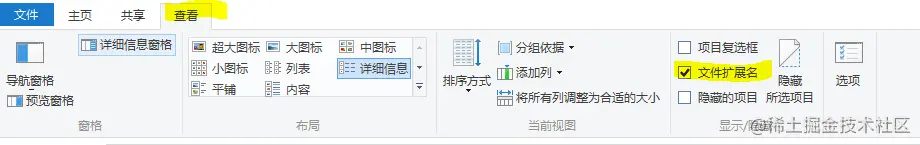

需要注意的是，后缀为uip的文件下载到电脑时会被改成zip后缀，需要更改一下扩展名；推荐方法为，点击资源管理器的查看菜单，勾选文件扩展名选择框，然后修改文件的后缀名。
1.3 GCC获取

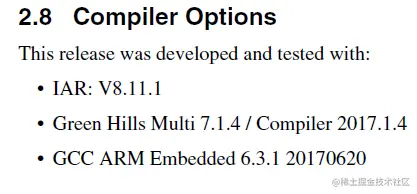

不同MCAL的包对编译器的版本有要求，所需版本信息通常在MCAL安装包列表下面的ReleaseNote.pdf文档里面有描述
-
GCC工具链链接如下： developer.arm.com/tools-and-s…
-

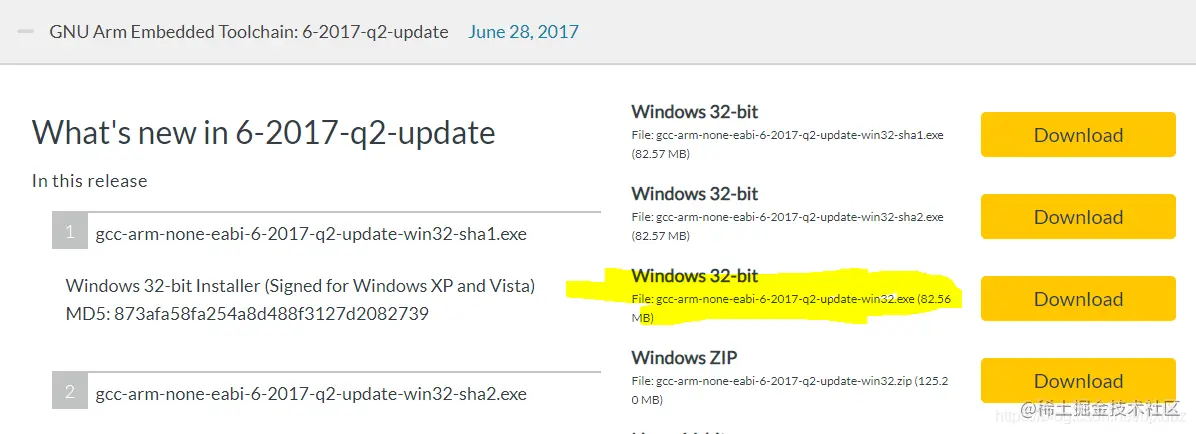

选择6-2017-q2版本：
2.软件安装
先安装EB Tresos Studio 23.0.0，再安装MCAL4_2_RTM_1_0_0，最后安装GCC 6.3.1
2.1 安装EB Tresos Studio
-

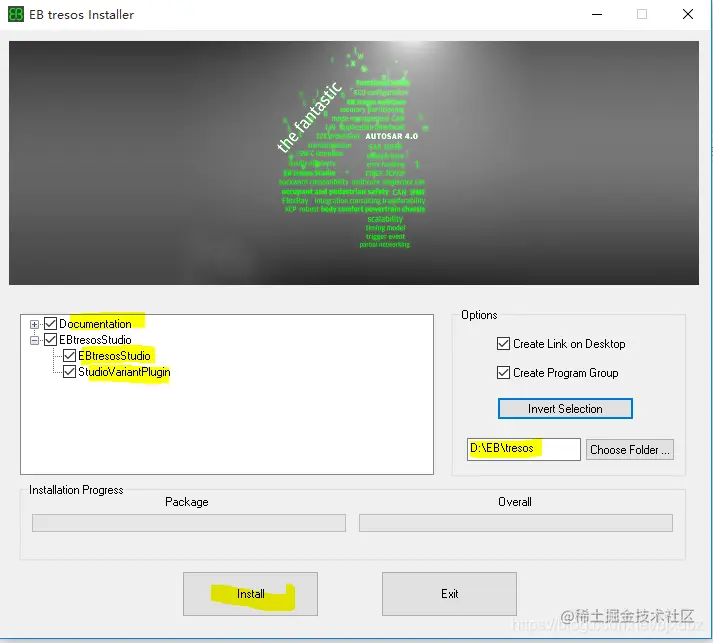

1.运行EB的setup.exe,它会自动识别同一目录下的uip文件并进行安装，安装目录可以更改为D盘等其他磁盘
-
2.运行EB_Client_License_Administrator_1_2_4_Setup.exe，安装过程中选择：
-
Use License Activation Codes
-

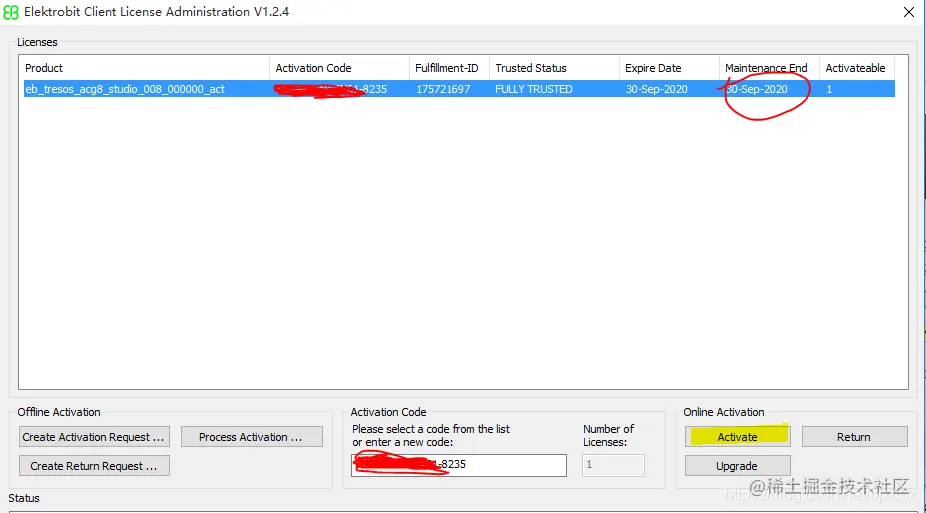

3.打开EB Client License Administrator，输入激活码：
2.2 安装MCAL组件
-
运行S32K14X_MCAL4_2_RTM_1_0_0.exe，到如下界面时，填上EB的安装路径。
-

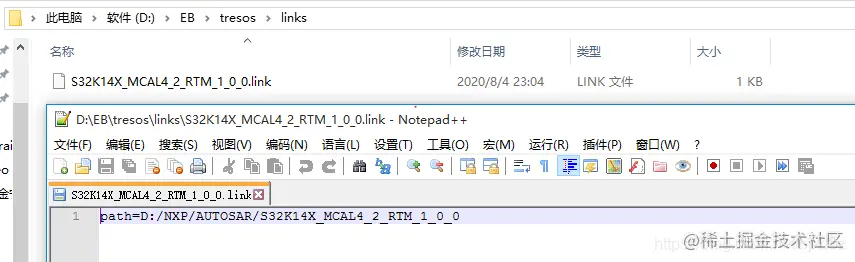

如果安装时忘记修改，也可以打开EB的安装目录，检查下link文件，如果没有，可以创建一个，格式如下图：
2.3 安装GCC
-
1.运行gcc-arm-none-eabi-6-2017-q2-update-win32.exe；
-

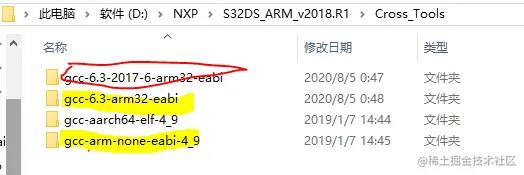

2.在S32DS安装目录下：..\NXP\S32DS_ARM_v2018.R1\Cross_Tools新建文件夹gcc-6.3-2017-6-arm32-eabi，同时将gcc-6.3-arm32-eabi文件夹（或者gcc-arm-none-eabi-4_9）里内容拷贝过去；
-

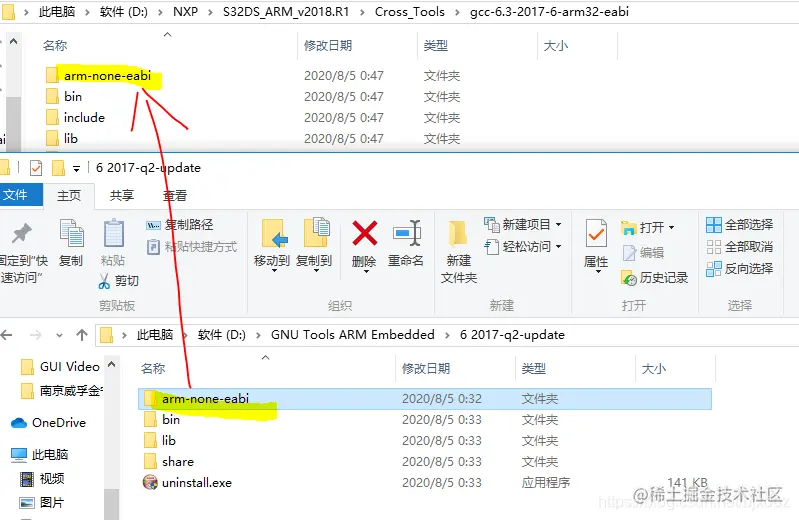

3..拷贝gcc安装目录下：..\GNU Tools ARM Embedded\6 2017-q2-update的arm-none-eabi文件夹，替换步骤2中新建的gcc-6.3-2017-6-arm32-eabi文件夹中的arm-none-eabi文件夹
3.编译例程
3.1 打开EB例程
-
1.复制AutoSAR MCAL安装目录下的例程路径；
-
2.打开EB tresos,在导入框中填入例程的路径，点击Browse...，会显示出例程名称，点击Finish；
-

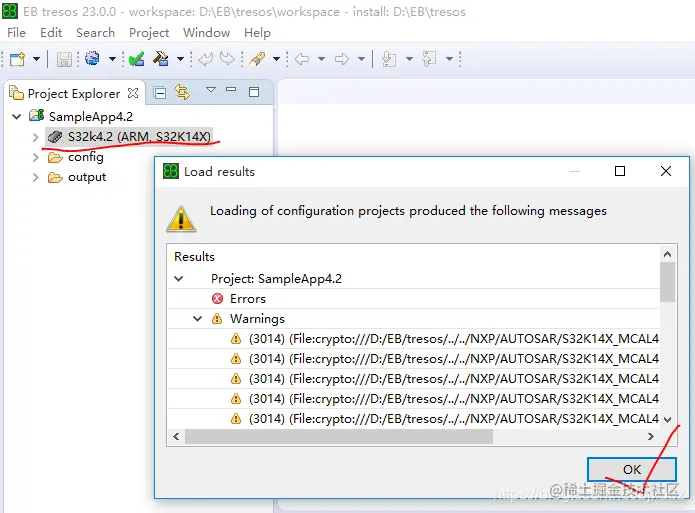

3.双击图标“S32k4.2（ARM，S32K14X）”，在弹出的窗口点击OK；
-

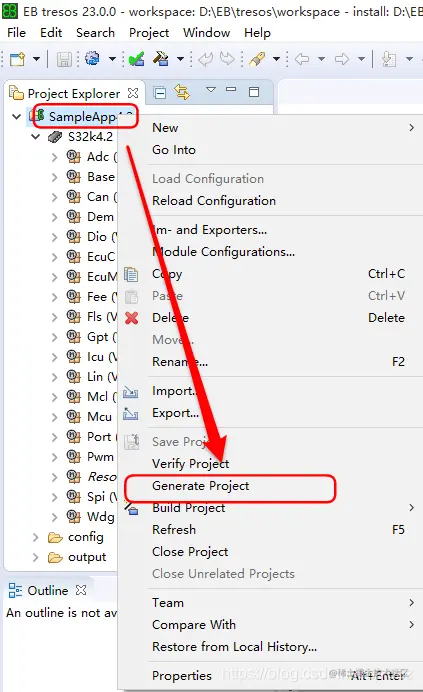

4.右击工程名称，在下拉菜单中点击Generate Project，生成相应的MCAL代码（.c&.h）;
-

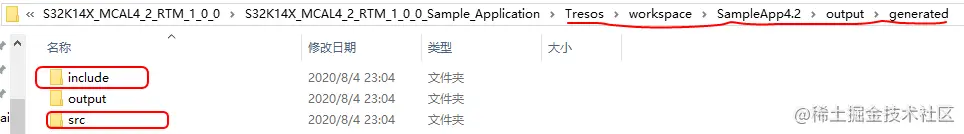

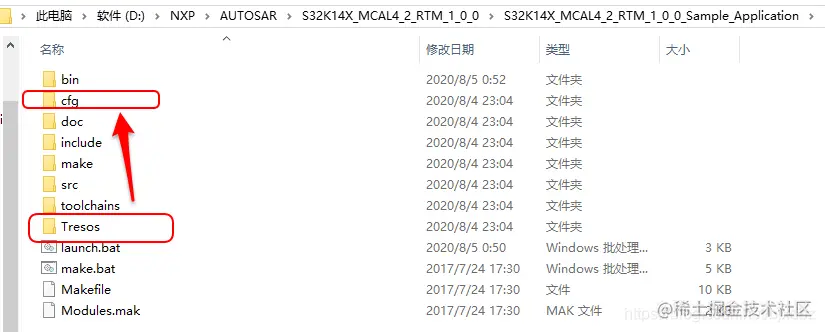

5.最后将生成的MCAL代码（include文件夹和src文件夹）复制到例程目录下的cfg文件；
3.2 编译脚本修改
-

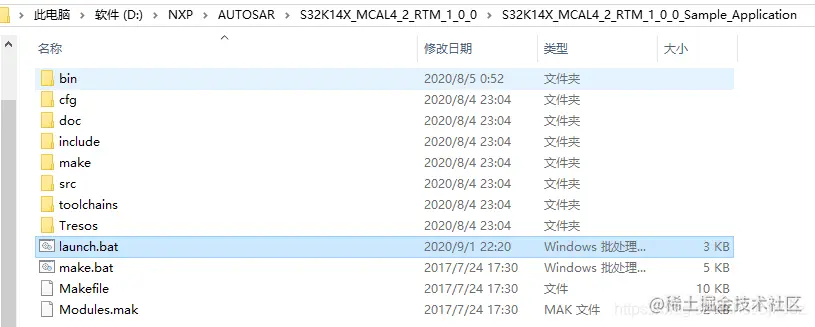

1.打开例程目录下的批处理文件launch.bat；
-

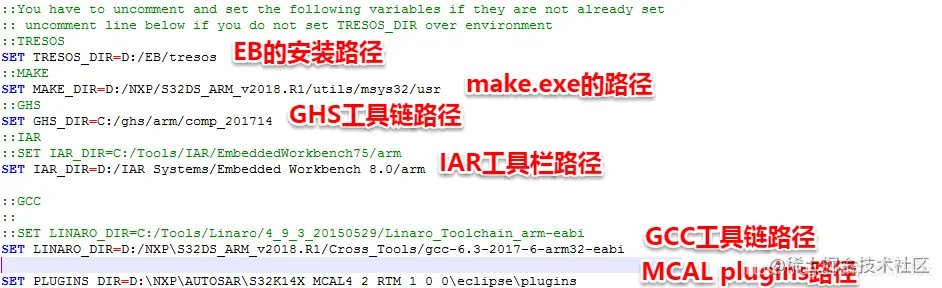

2.需要修改的地方如下标注；
3.3 makefile流程
-

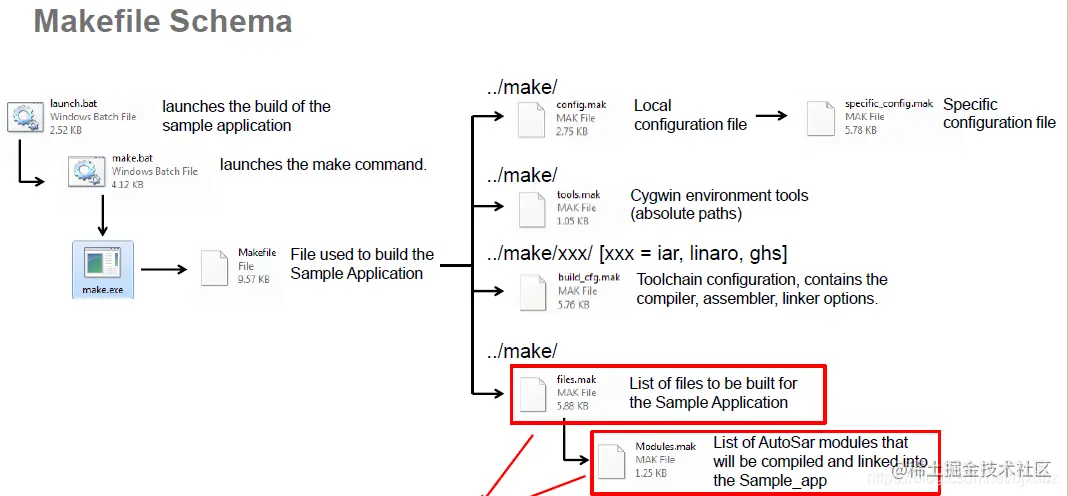

makefile大概流程如下图：
-

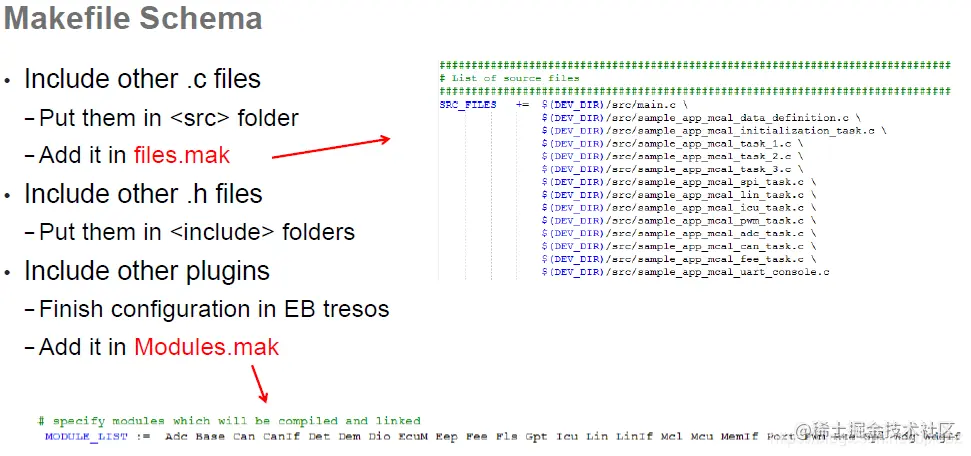

添加其他.c&.h文件和插件方法如下图：
3.4 开始编译
-

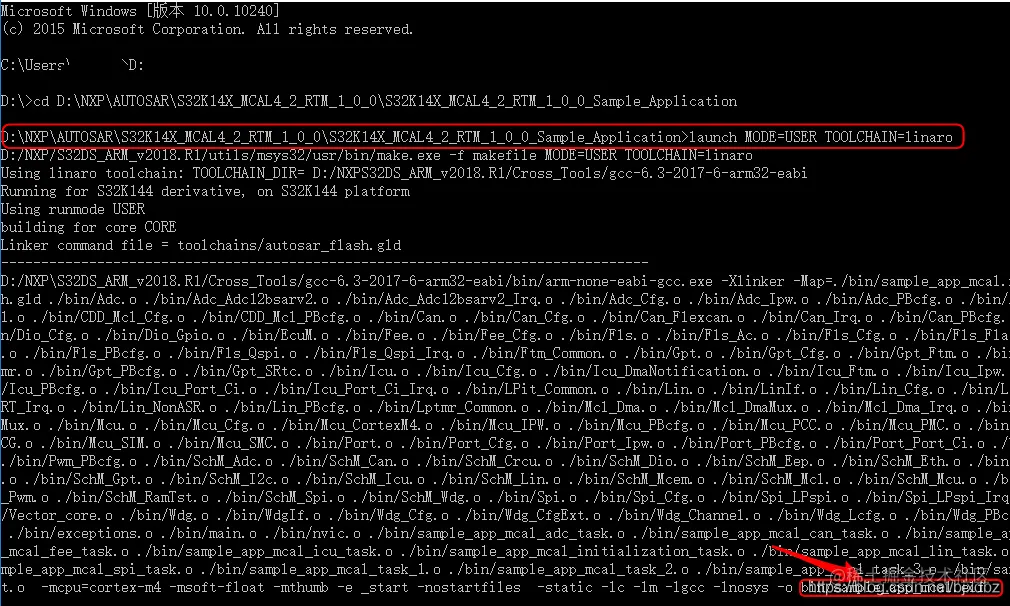

1.打开命令行窗口，运行launch.bat,命令如下图；
-

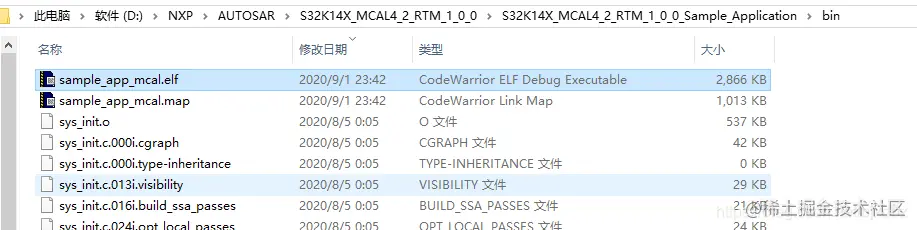

2.运行完成最终会生成elf文件，保存在例程目录的bin文件夹里；
3.5 运行代码
-
1.启动S32DS for ARM 2018.R1，选择一个工程打开其Debug Configurations界面，将原本工程的elf文件替换为刚刚编译的sample_app_mcal.elf，点击Debug；
-

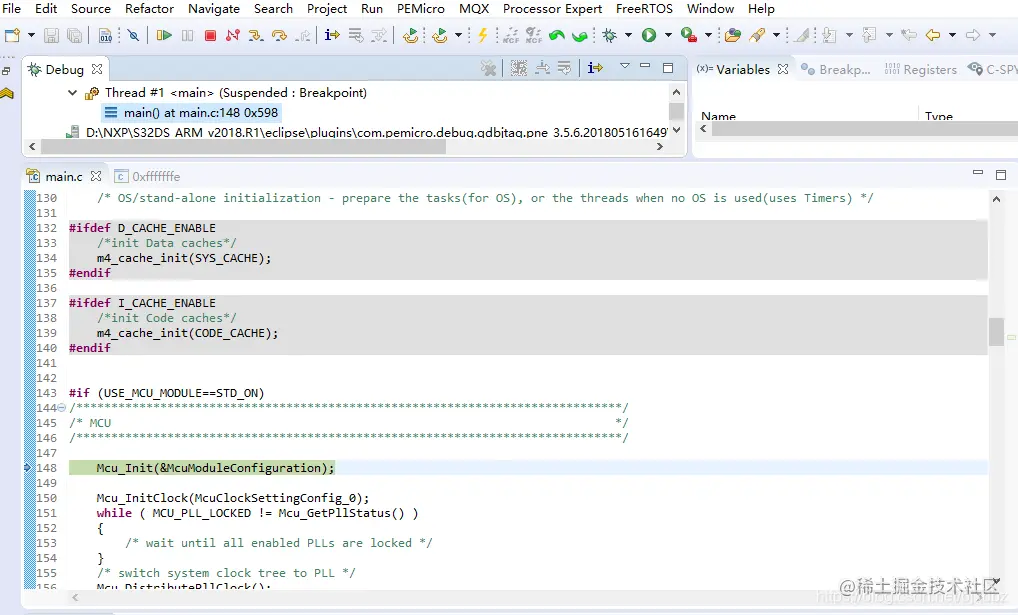

2.进入调试界面，选择全速运行或者单步运行均可；
-
3.至此，算是将S32K144的MCAL的试用过程简单走了一遍。
