4. Spring MVC 执行流程

要求

  • 掌握 Spring MVC 的执行流程

  • 了解 Spring MVC 的重要组件的作用

概要

我把整个流程分成三个阶段

  • 准备阶段

  • 匹配阶段

  • 执行阶段

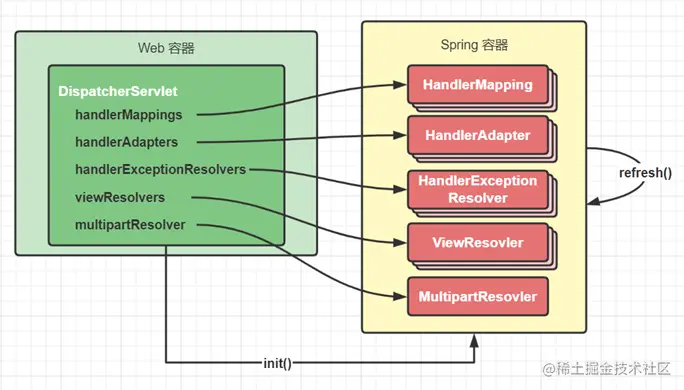

准备阶段

  1. 在 Web 容器第一次用到 DispatcherServlet 的时候，会创建其对象并执行 init 方法

  2. init 方法内会创建 Spring Web 容器，并调用容器 refresh 方法

  3. refresh 过程中会创建并初始化 SpringMVC 中的重要组件， 例如 MultipartResolver，HandlerMapping，HandlerAdapter，HandlerExceptionResolver、ViewResolver 等

  4. 容器初始化后，会将上一步初始化好的重要组件，赋值给 DispatcherServlet 的成员变量，留待后用


匹配阶段

  1. 用户发送的请求统一到达前端控制器 DispatcherServlet

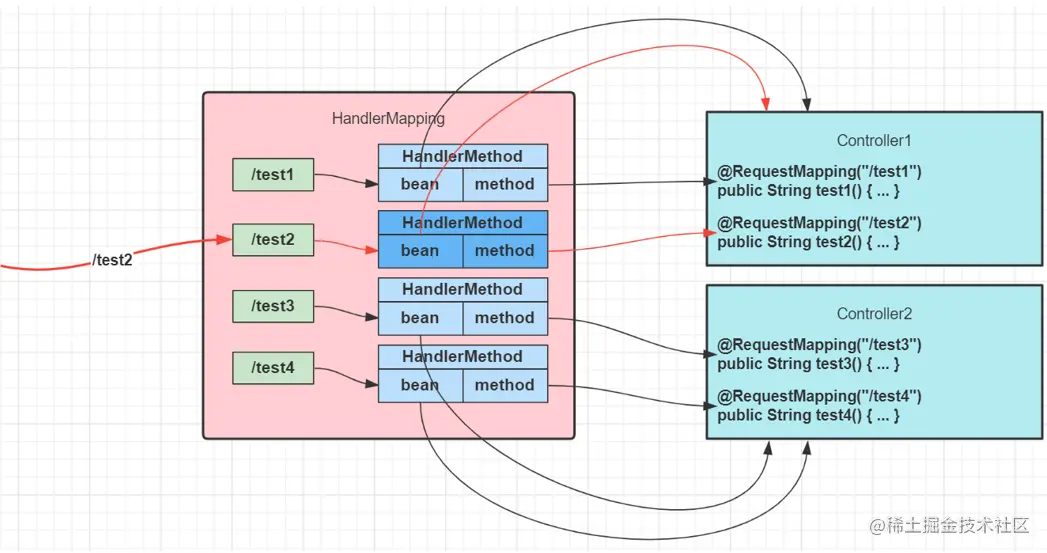

  2. DispatcherServlet 遍历所有 HandlerMapping ，找到与路径匹配的处理器

   ① HandlerMapping 有多个，每个 HandlerMapping 会返回不同的处理器对象，谁先匹配，返回谁的处理器。其中能识别 @RequestMapping 的优先级最高

   ② 对应 @RequestMapping 的处理器是 HandlerMethod，它包含了控制器对象和控制器方法信息

   ③ 其中路径与处理器的映射关系在 HandlerMapping 初始化时就会建立好

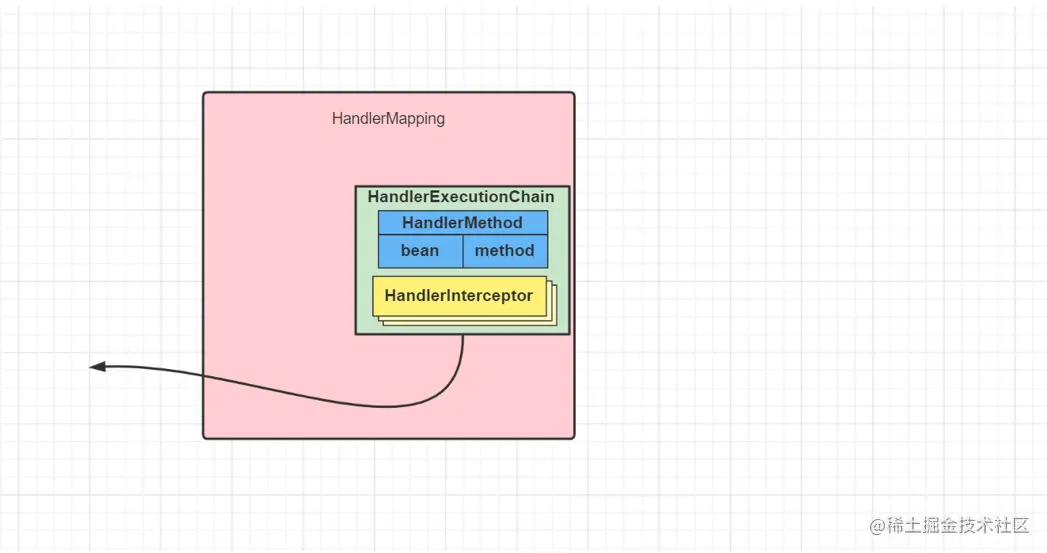

  1. 将 HandlerMethod 连同匹配到的拦截器，生成调用链对象 HandlerExecutionChain 返回

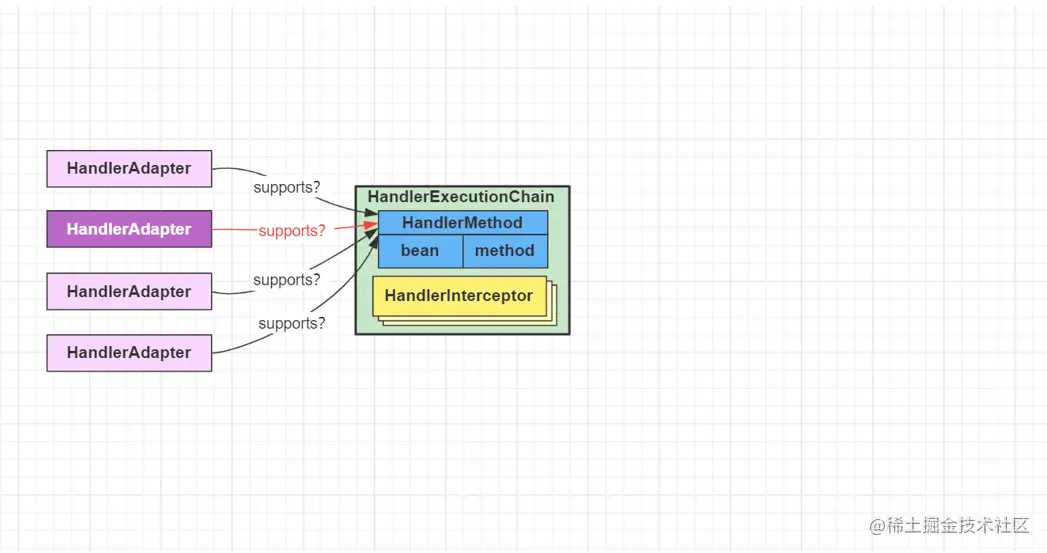

  1. 遍历HandlerAdapter 处理器适配器，找到能处理 HandlerMethod 的适配器对象，开始调用


调用阶段

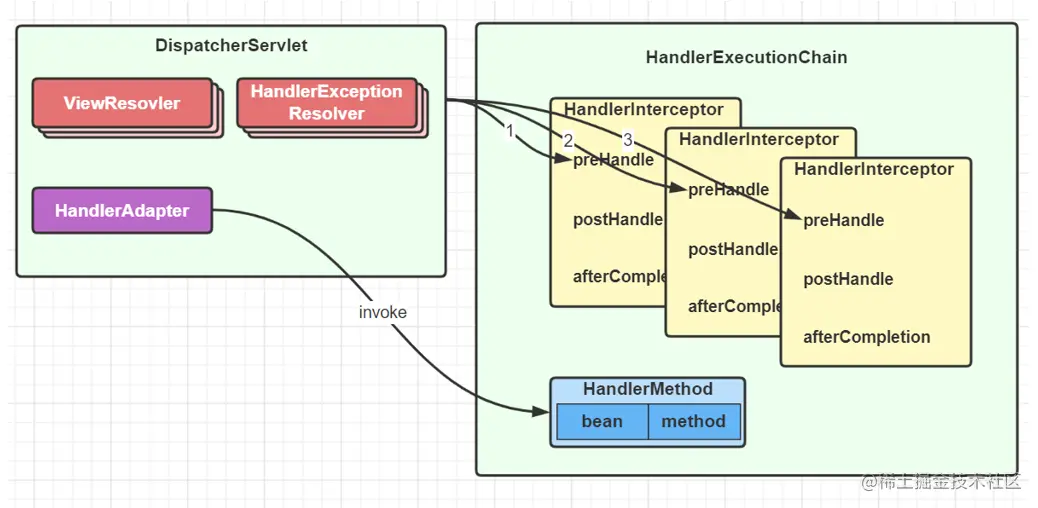

  1. 执行拦截器 preHandle


  1. 由 HandlerAdapter 调用 HandlerMethod

   ① 调用前处理不同类型的参数

   ② 调用后处理不同类型的返回值

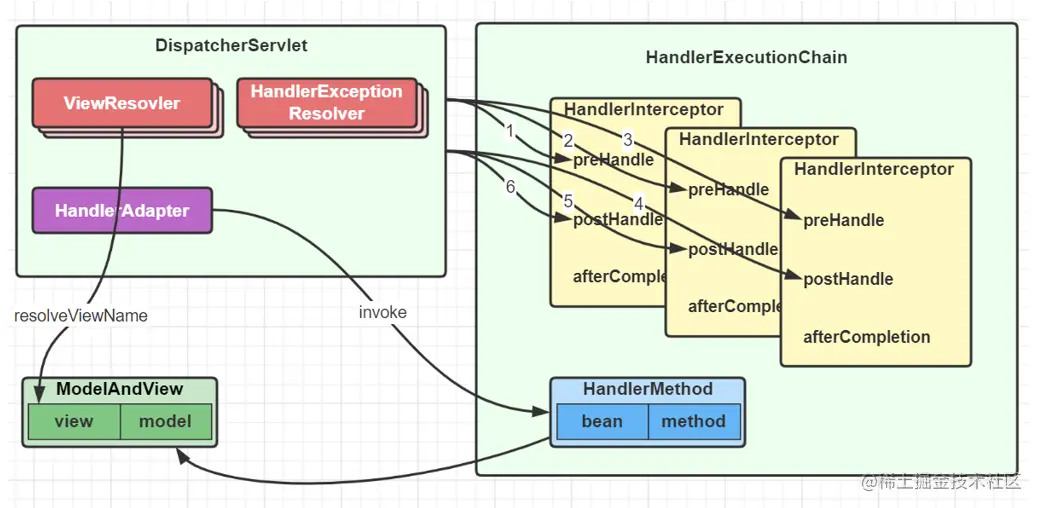

  1. 第 2 步没有异常

   ① 返回 ModelAndView

   ② 执行拦截器 postHandle 方法

   ③ 解析视图，得到 View 对象，进行视图渲染

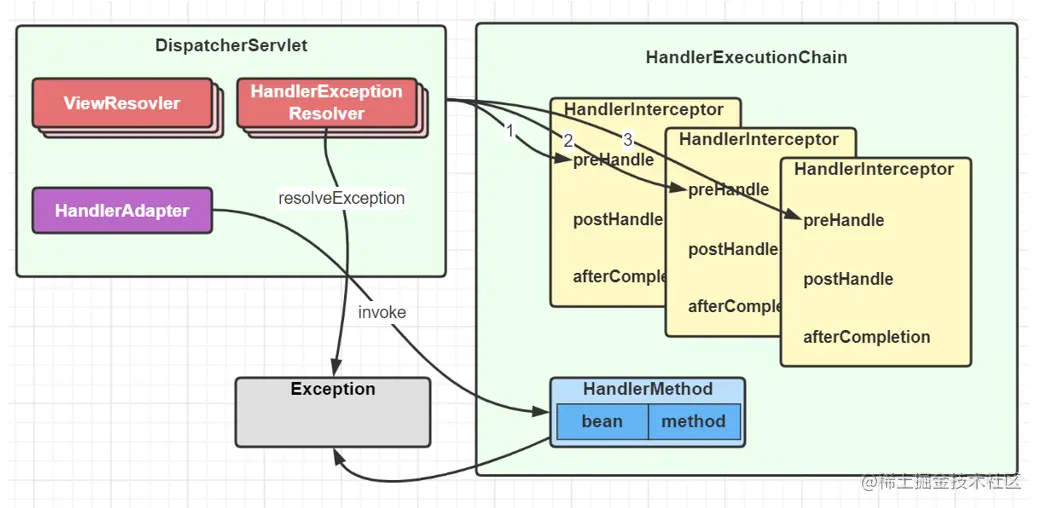

  1. 第 2 步有异常，进入 HandlerExceptionResolver 异常处理流程


  1. 最后都会执行拦截器的 afterCompletion 方法

  2. 如果控制器方法标注了 @ResponseBody 注解，则在第 2 步，就会生成 json 结果，并标记 ModelAndView 已处理，这样就不会执行第 3 步的视图渲染
