问题

为什么出现.9图

其实本质上来说现有PNG只携带颜色的像素RGB信息已经不能很好的拓展了，所以需要额外的信息添加倒PNG格式下实现额外的图片功能。例如我们使用的图片需要是动态的修改宽高消息，或者修改的文字的显示区域。

因此PNG格式中需要携带额外的信息，这部分信息该存储在哪里呢？

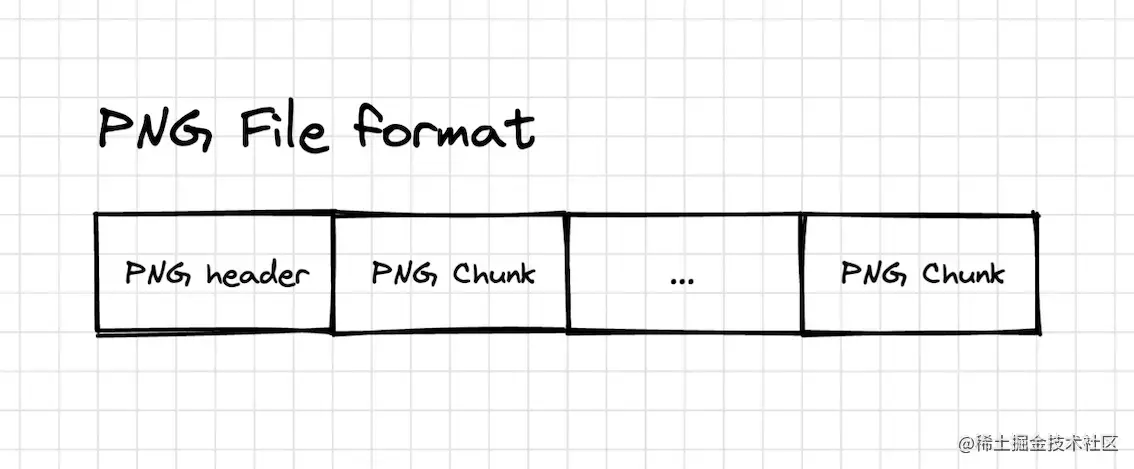

我们先看下PNG格式的构成，可以看到PNG格式在设计时就考虑到我们对于图片的额外需求了，只要将这些信息添加到对应的辅助块CHUNK中即可。

在文件头之外，PNG图片使用了基于“块(chunk)”的存储结构，每个块负责传达有关图像的某些信息。

块有关键块或辅助块两种类型，关键块包含了读取和渲染PNG文件所需的信息，必不可少。而辅助数据块则是可选的，程序在遇到它不理解的辅助块时，可以安全地忽略它，这种设计可以保持与旧版本的兼容性。

首先，我们要了解的是，在Android的世界里，存在着两种不同形式的点9图文件，分别是“源类型(source)”和“已编译类型(compiled)”。

源类型就是前面所提到的，使用了包括Draw 9-patch在内的点9图制作工具所创建的、四周带有1像素宽黑色边框的PNG图片。

因此源类型的.9图和普通的PNG图片没什么不一样，只不过上下作用多加了一像素的黑边。此时的额外CHUNK还没有利用到

而已编译类型指的是，把之前定义好的点九图数据(可拉伸区域&可绘制区域等)写入原先格式的辅助数据块后，把四周的黑色边框抹除了的PNG图片。

编译的过程只不过就是将.9图的四条黑边转换成了数据添加到额外的CHUNK中了

点九图数据所放入的，正是一个tag为“npTc”的辅助数据块。

AAPT在打包过程中对点9图的预处理，其实就是将点9图从源类型转换为已编译类型的过程，也只有已编译类型的点9图才能被Android系统识别并处理，从而达到根据视图内容自动调整图片大小的效果。

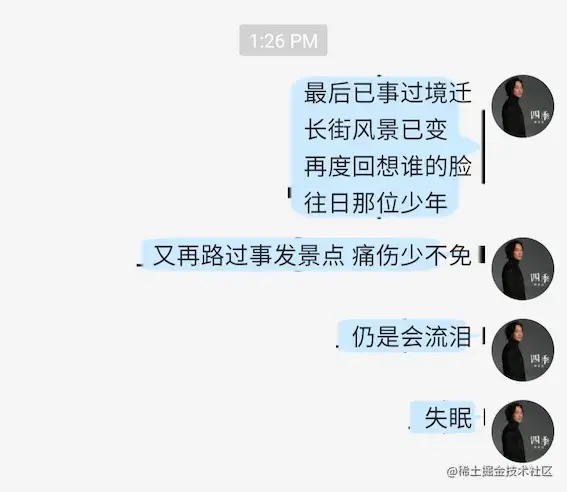

而直接从网络加载的点9图则缺少这个过程，我们实际拿到的是没有经过AAPT预处理的源类型，Android系统就只会把它当普通的PNG格式图片一样处理，因此展示时会有残留在四周的黑色边框，并且当视图内容过大时，图片就会因为不合理拉伸而产生明显的失真。

点9图，官方的正式名称为9-patch，是一种可拉伸的位图图像格式，因其必须以.9.png为扩展名进行保存而得名，通常被用作各类视图控件的背景。

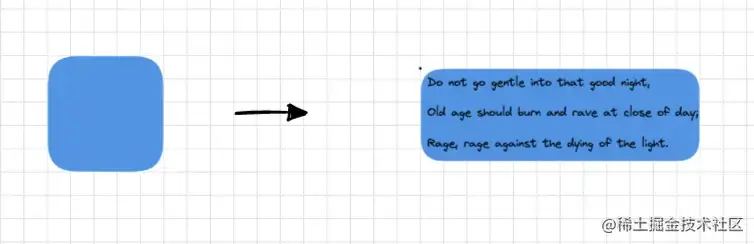

其典型的一个应用就是IM中的聊天气泡框，气泡框的宽高会随着我们输入文本的长短而自适应拉伸，但气泡框资源本身并不会因拉伸而失真。

这么神奇的效果是怎么实现的呢？

答案是：四条黑线。

忽略掉.9.png的扩展名，点9图的本质其实就是一张标准的PNG格式图片，而与其他普通PNG格式图片的不同之处在于，点9图在其图片的四周额外包含了1像素宽的黑色边框，用于定义图片的可拉伸的区域与可绘制的区域，以实现根据视图内容自动调整图片大小的效果。

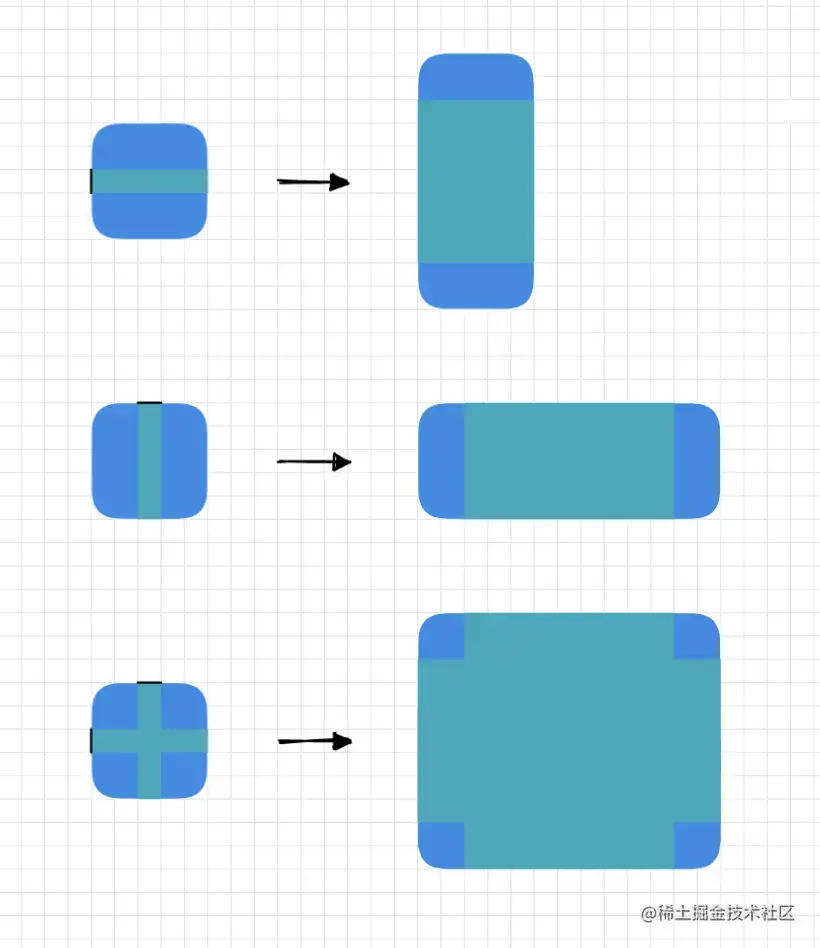

可拉伸区域由左侧及顶部一条或多条黑线来定义，左侧的黑色边框定义了纵向拉伸的区域，顶部的黑色边框定义了横向拉伸的区域，拉伸的效果是通过复制区域内图片的像素来实现的。

可以看到，由于可拉伸区域选择的都是比较平整的区域，而没有覆盖到四周的圆角，因此图片无论怎么纵向或横向拉伸，四周的圆角都不会因此而变形失真。

可绘制区域由右侧及底部的各一条黑线来定义，称为内边距线。如果没有添加内边距线，视图内容将默认填满整个视图区域。

而如果添加了内边距线，则视图内容仅会在右侧及底部的黑线所定义的区域内显示，如果视图内容显示不下，则图片会拉伸至合适的尺寸。
