TiDB是开源分布式关系型数据库，是NewSQL的一种。业界类似产品有Google Spanner、阿里OceanBase。

架构图

计算节点 -- TiDB Server
- 对外提供兼容MySQL协议接入节点，处理客户端链接。
- 本身无状态，不存储数据。
- 协议SQL解析，生成执行计划，并负责部分执行。

存储 -- TiKV
- 负责存储数据，是一个分布式的提供事务的 Key-Value 存储引擎
- TiKV 中的数据都会自动维护多副本（默认为三副本），支持高可用和自动故障转移。

管理 -- PD（Placement Driver）
- 整个 TiDB 集群的元信息管理模块，负责数据分布的调度
- 为分布式事务分配事务 ID

存储

单机存储

单机存储使用RocksDB。RocksDB由facebook维护，是由Google的基于LSM-Tree的LevelDB扩展开发而来，提供提供如下能力：

优异的随机修改（插入）和读取性能

key顺序排列，提供遍历key能力

快照访问

分布式共识

单机存储可能因单机故障而丢失数据，可通过多副本机制避免单机故障。但如何保证多副本之间保持一致，就是分布式共识的问题。TiDB中，通过Raft协议实现。

Raft简述

Raft是分布式共识协议，以唯一主节点提供读写简化共识了算法，提供如下功能：

Leader 选举

成员变更

日志复制

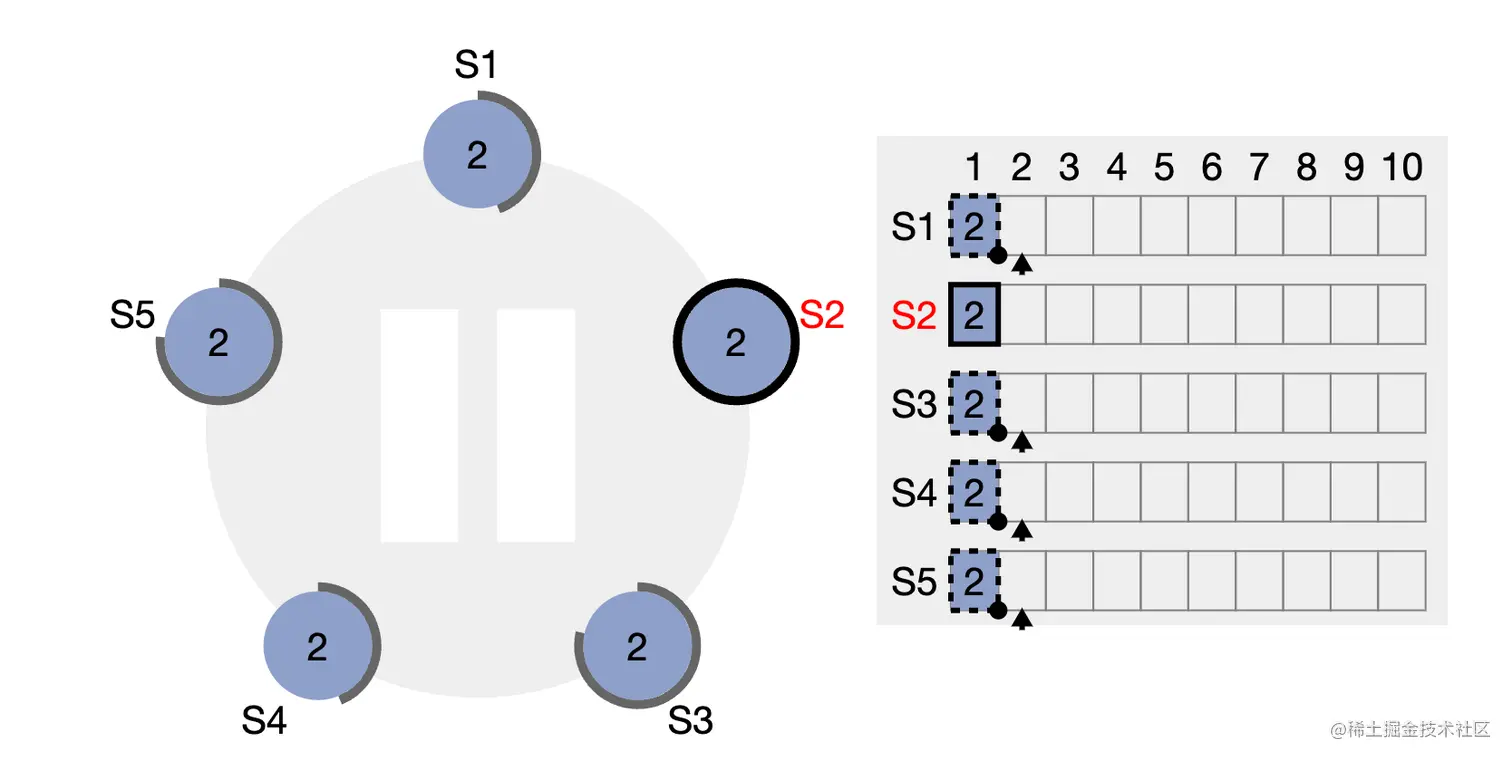

日志复制

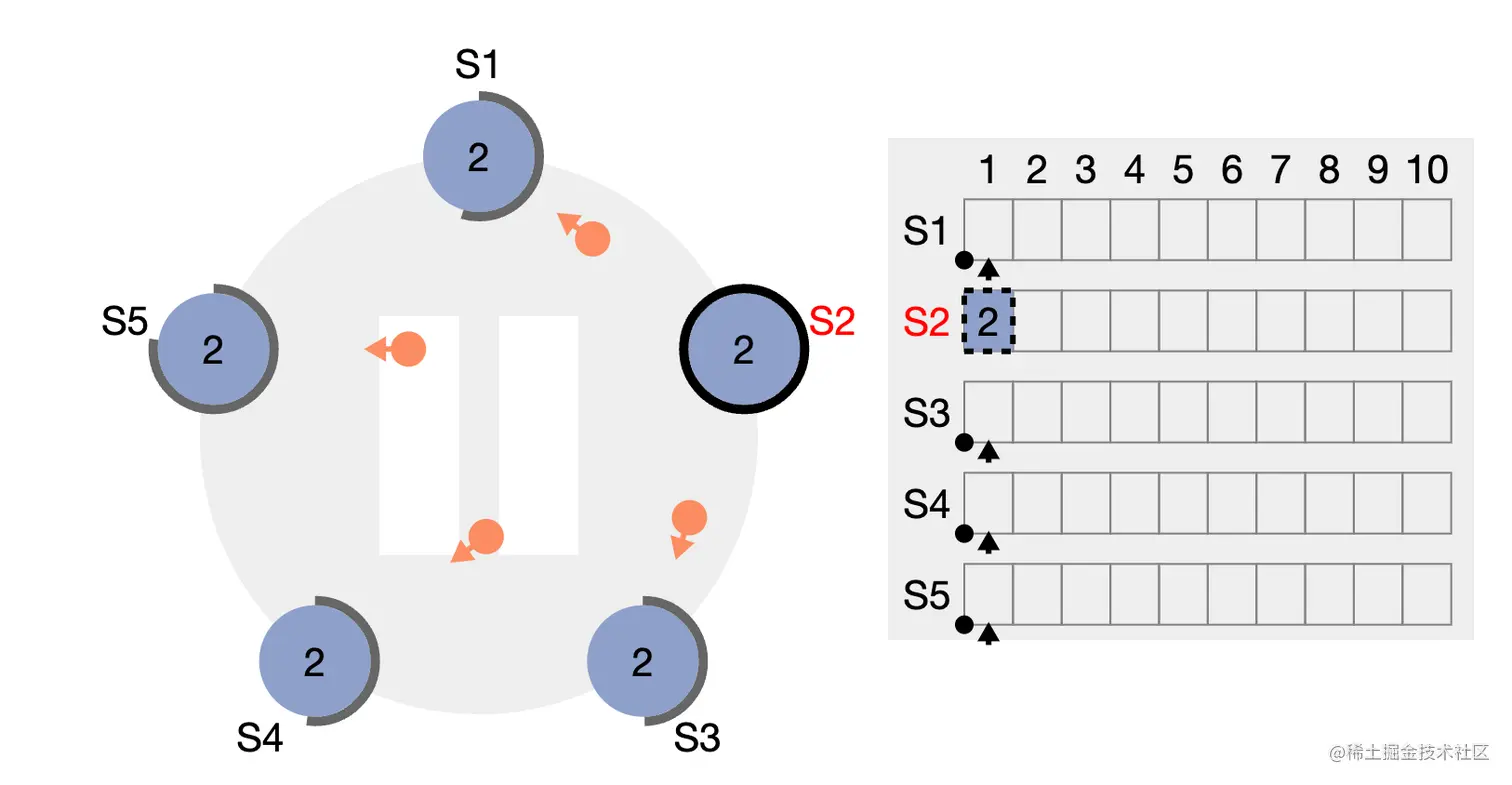

主节点新增日志

发送给从节点

成功发送给多数从节点，主节点应用日志

从节点应用日志

选主

选主可以视为特殊的日志复制。

成员变更

成员变更也可以视为特殊的日志复制，不过需在新旧两个集群中分别进行一次，共两次。

TiDB中的Raft

数据分片分布与共识（Region）

数据分布方式：

Hash：对key hash后选择对应的存储节，redis cluster的一致性hash。

Range：某一段连续的 key 都保存在一个存储节点上。

TiDB选择Range，用 StartKey 到 EndKey 这样一个左闭右开区间作为一个Region，同时控制大小不超过96MB。

以 Region 为单位，将数据分散在集群中所有的节点上，并且尽量保证每个节点上服务的 Region 数量差不多

以 Region 为单位做 Raft 的复制和成员管理，规避单Raft性能瓶颈。

MVCC

TiKV 的 MVCC 实现是通过在 Key 后面添加 Version 来实现：

Key1-Version3 -> Value
Key1-Version2 -> Value
Key1-Version1 -> Value
……
Key2-Version4 -> Value
Key2-Version3 -> Value
Key2-Version2 -> Value
Key2-Version1 -> Value
……
KeyN-Version2 -> Value
KeyN-Version1 -> Value
……

计算

表的存储

TiDB 对每个表分配一个 TableID，每一个索引都会分配一个 IndexID，每一行分配一个 RowID（如果表有整数型的主键，那么会用主键的值当做 RowID）。其中 TableID 在整个集群内唯一，IndexID/RowID 在表内唯一，这些 ID 都是 int64 类型。

行数据的KV存储：

Key: tablePrefix{tableID}_recordPrefixSep{rowID}
Value: [col1, col2, col3, col4]

唯一索引的存储：

Key: tablePrefix{tableID}_indexPrefixSep{indexID}_indexedColumnsValue
Value: rowID

非唯一索引的数据：

Key: tablePrefix{tableID}_indexPrefixSep{indexID}_indexedColumnsValue_rowID
Value: null

Prefix：

tablePrefix     = []byte{'t'}
recordPrefixSep = []byte("_r")
indexPrefixSep  = []byte("_i")

元信息的存储

数据库/表的元信息，以单独的m_为前缀存储在KV中

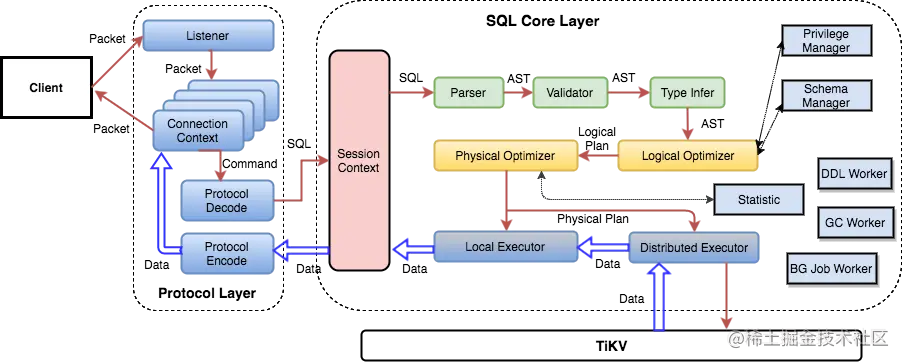

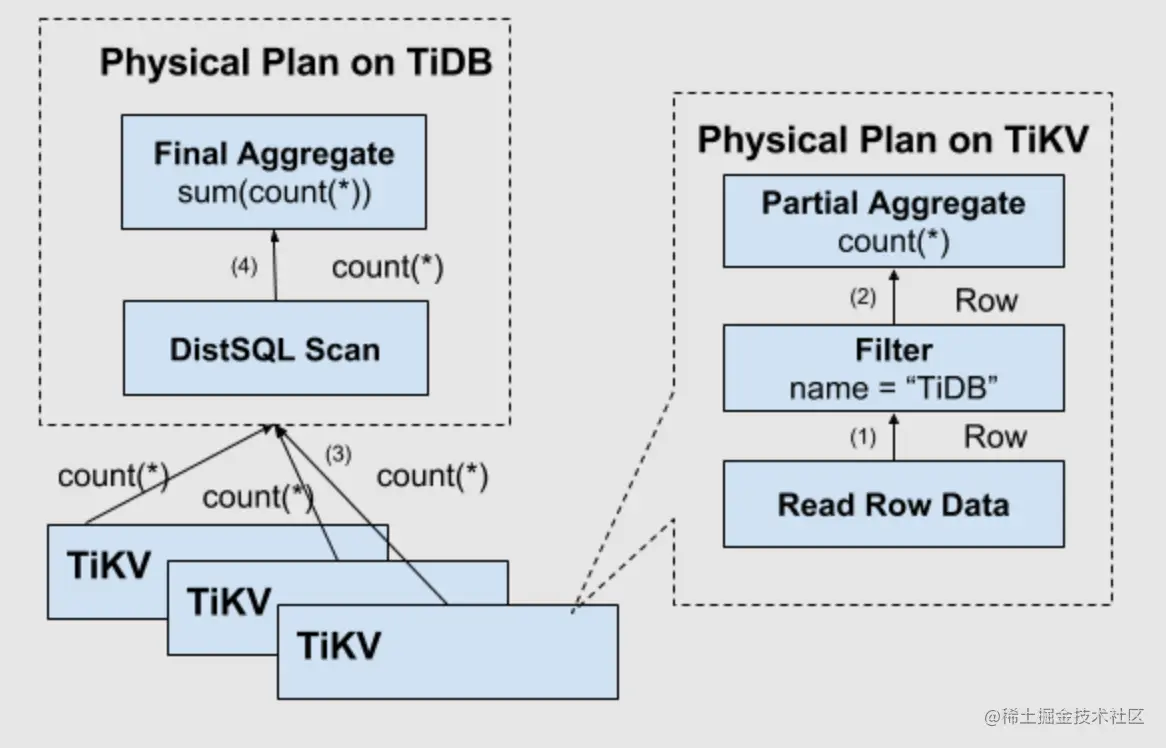

SQL的执行

调度

调度的目标

一个 Region 的 Replica 数量正确

一个 Raft Group 中的多个 Replica 不在同一个位置

副本在 Store （TiKV节点）之间的分布均匀分配

Leader 数量在 Store 之间均匀分配

访问热点数量在 Store 之间均匀分配

各个 Store 的存储空间占用大致相等

控制调度速度，避免影响在线服务

支持手动下线节点

调度的操作

增加/删除一个副本

将 Leader 角色在一个 Region Raft Group 的不同副本之间迁移

调度的实现

调度由PD生成策略，Region Raft Group自主执行

TiKV定期向PD发有心跳包，汇报TiKV机器负载情况

Region的Leader定期向PD发心跳包，汇报Region的情况

PD通过心跳包收集信息，获得整个集群的详细数据，并且根据这些信息以及调度策略生成调度操作序列。

PD通过给Region的Leader心跳包回包中下发策略，通知Leader执行调度，并有后续的心跳包监控执行结果。

与MySQL的兼容性

高度兼容MySQL 5.7 协议，支持分布式事务。

字符集近支持ascii、latin1、binary、utf8、utf8mb4、gbk。

不支持外键约束、存储过程与函数、触发器、事件、自定义函数、全文语法与索引、空间类型函数等

AUTO_INCREMENT仅保证唯一，不保证集群全局连续与自增（单个TiDB内可保持）。仅为唯一的情况，建议使用AUTO_RANDOM

多行结果查询SQL行顺序不稳定，因结果可能由多个TiKV汇总。

执行计划分析explain与MySQL有差异

业务自定义生成的自增字段可能导致热点数据问题

删除数据为标记删除，由后台异步GC实现物理删除

试用

# 安装tiup
curl --proto '=https' --tlsv1.2 -sSf https://tiup-mirrors.pingcap.com/install.sh | sh

# 启动tidb（会自动下载相应组件）
tiup playground v6.1.0 --db 1 --pd 1 --kv 1

引入TiDB实践

背景

业务存在如下问题：

原数据库为MongoDB，单节点部署，存在单机故障风险

接口性能遇到瓶颈，磁盘IOPS到达瓶颈

性能测试

3台8C16G机器，混合部署TiDB Server、TiKV、PD，Sysbench select性能测试：

平均CPU使用率	并发数	select qps	平均耗时ms	99耗时ms
39%	16	2.38w	0.67	0.88
60%	32	4.1w	0.78	0.98
81%	64	5.93w	1.08	3.24
89%	128	7.54w	1.69	7.52
92%	256	8.86w	2.89	14.0
94%	512	10w	5.10	17.9
96%	1024	10.7w	9.58	31.4
97%	2048	11.4w	18.17	60.6

引入方案

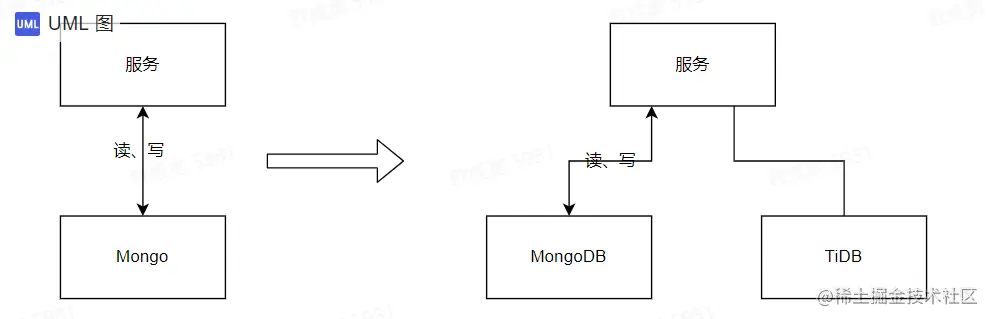

改动代码，引入TiDB组件，原有MongoDB平行，对TiDB不进行读写，T日发布生产，观察1周

2. T+1w，进行冷同步

3. T+8d，停写、增量同步

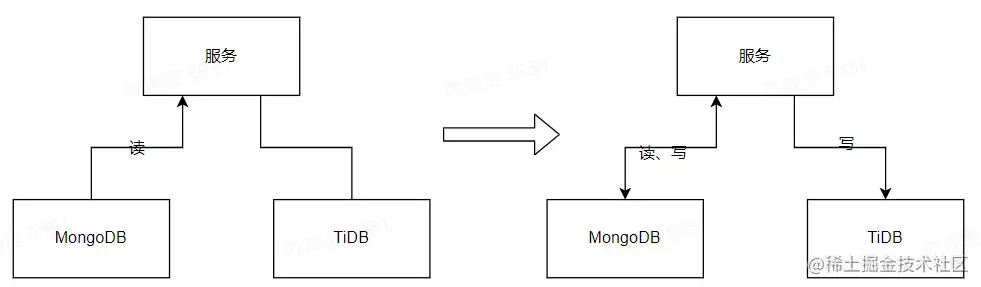

T+8d，完成增量同步后，开双写，观察业务约一周

T+2w，切读TiDB，并注意观察业务情况一周

T+3w，切写TiDB，关闭双写，并注意观察业务情况一周

观察期注意点
1. 业务流程是否正常
2. 业务接口吞吐量、耗时情况
3. TiDB机器资源消耗情况，CPU、内存、磁盘等
4. TiDB数据库指标情况，SQL耗时、吞吐量等

TiDB深入业务实践

架构图

存储
