输入/输出接口电路，是微处理器和外部设备交换信息的通道，是微型计算机的重要组成部分。

    输入/输出接口电路，一方面要（输入）接收来自CPU的地址信号、数据信号和控制信号，另一方面（输出）还要与各种类型的外设相连接，以实现CPU与外设之间的数据传送。

    接口与外设交换的三种信息：数据、状态、控制

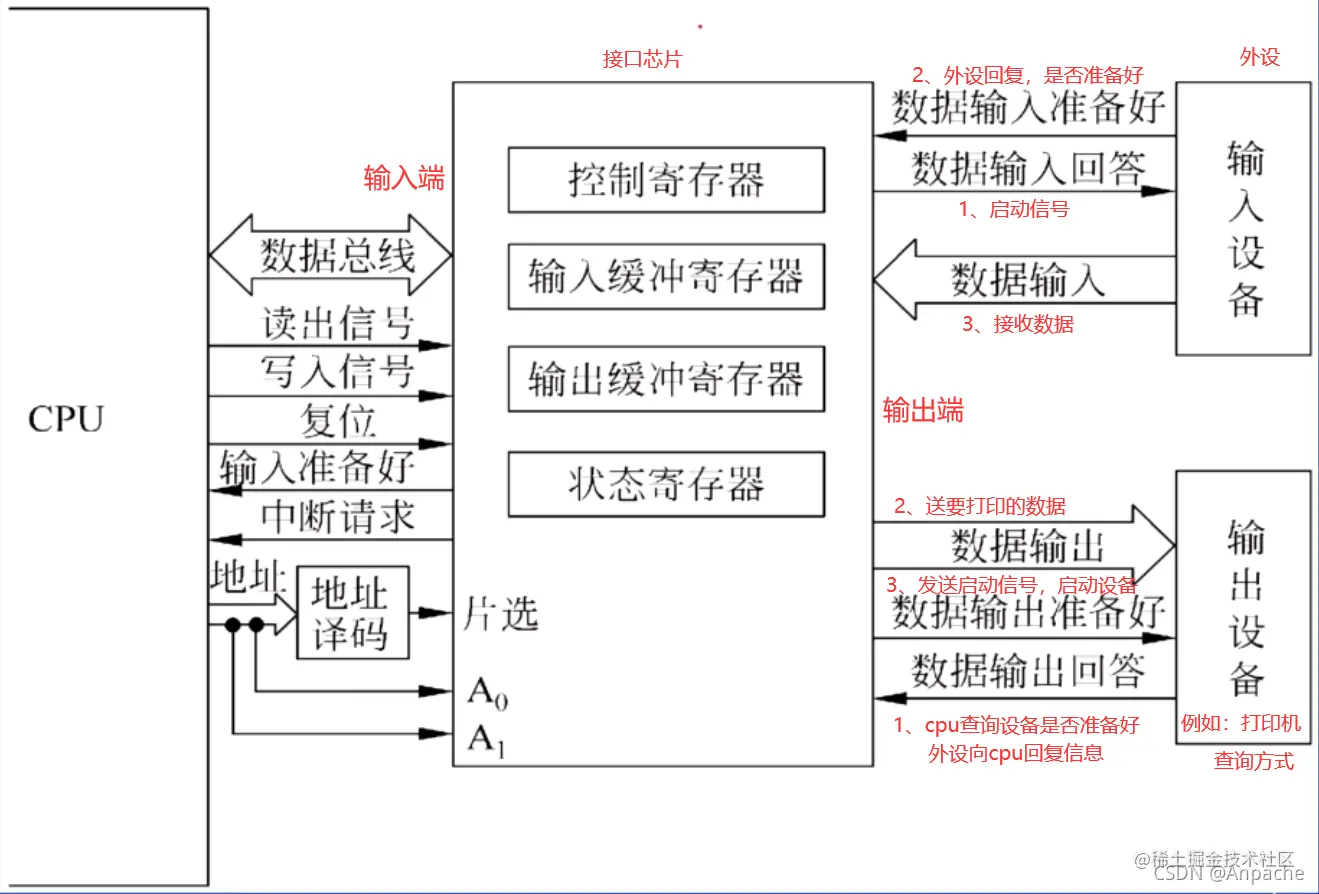

典型的并行接口与外设连接的示意图：

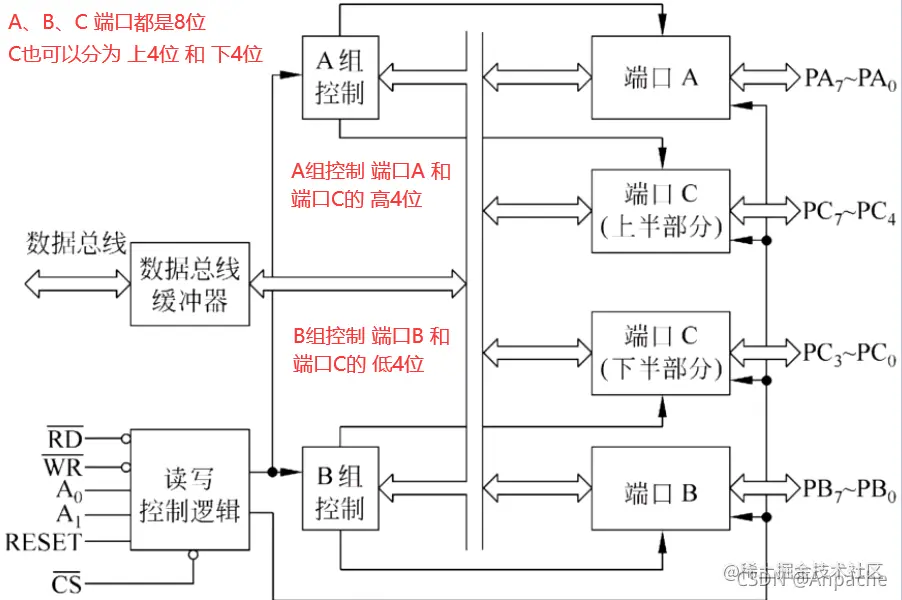

8255A的内部结构

端口A：输入输出均锁存，数据不易丢失。

端口B：输入不锁存，输出锁存

端口C：输入不所存，输出锁存

通常使用方法：

1、端口A、B作为独立的输入或输出端口

2、端口C 配合端口A、B。通过方式控制命令分成2个4位端口，传送控制和状态信息。

8255A的引脚及功能

（1）与外设相连的引脚 24个

    PA7 ~ PA0 ——端口 A 数据线

    PB7 ~ PB0 ——端口 B 数据线

    PC7 ~ PC0 ——端口 C 数据线

（2）与CPU相连的引脚 14个

    1. RESET——复位信号

    2. D7~D0——8255A的数据线

    3. CS——片选信号

    4. RD——读信号

    5. WR——写信号

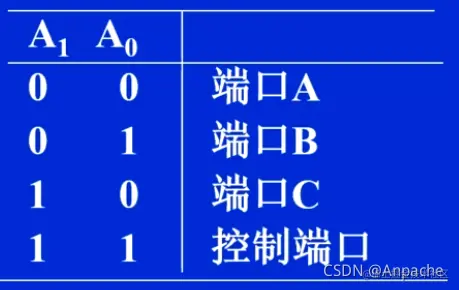

    6. A1、A0 —— 端口选择信号

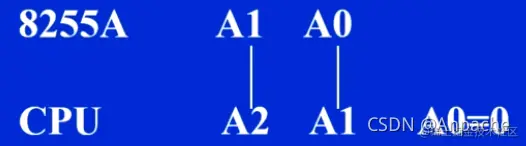

    脚下留心：因为 8086CPU 低8位和偶地址端口相连，所以在8086系统中，将8255A的A1、A0引脚分别接向系统总线A2、A1，并且CPU对8255A的端口进行访问时，应将其地址最低位A0设置为0.

（编程）8255A的控制字

根据 D7 位的状态来决定控制字分两类。1为控制字，0为C口的按位置位（控制口）

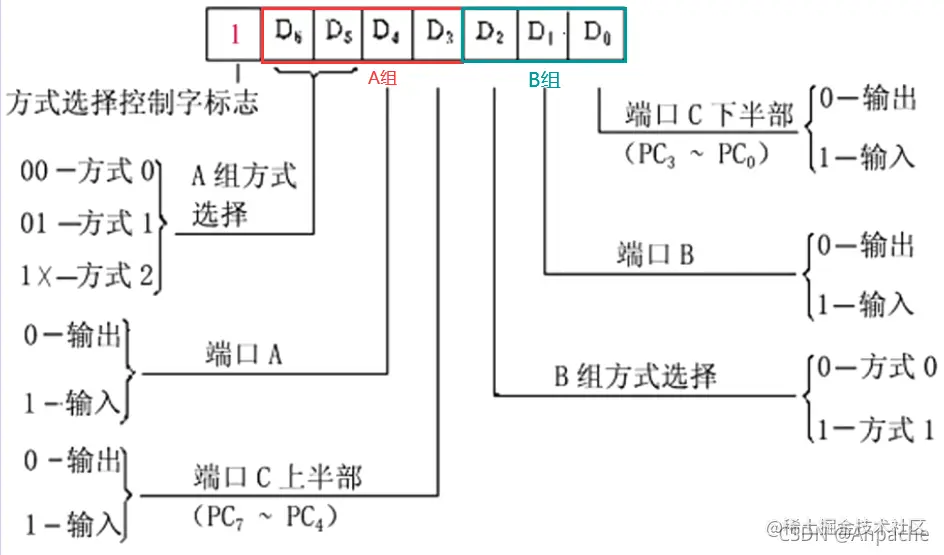

1、各端口的方式选择控制字：设置 A、B、C 端口的工作方式，及输入/输出

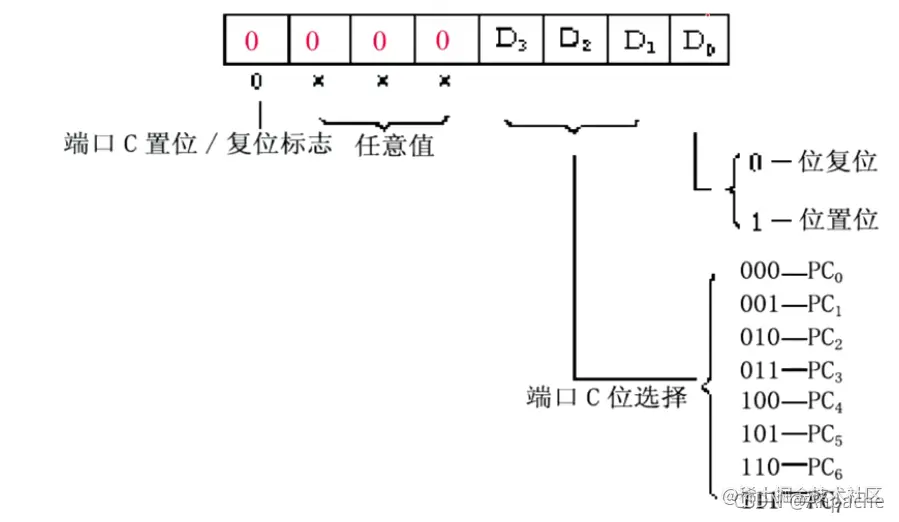

2、C端口按位置1/置0 控制字：C 端口按位置位/复位功能

此控制字必须写入 8255A 的控制口

8255A的工作方式 A端口能工作在所有的三种方式下

B端口只能工作在方式0 和方式1下

C端口只能工作在方式 0 下。

1、方式0 —— 基本输入/输出方式特点：1、端口A、端口B、端口C上、下均可作为输入或输出口，且各端口均是独立的。

    2、四个端口的输入或输出，可以有16中不同的组合。

    3、各端口输入时无锁存，输出时锁存。

使用场合：1、同步传送（无条件传送方式）

            2、查询方式传送

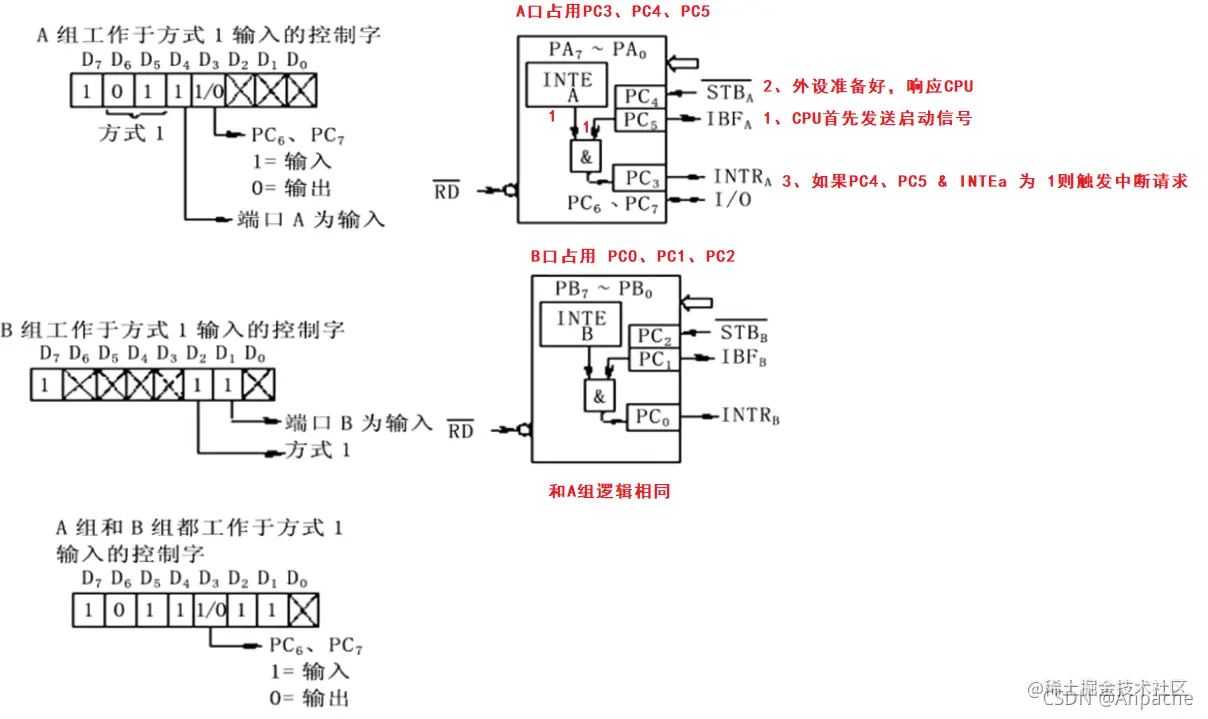

2、方式1 —— 选通的输入/输出方式 1、用来配合的C口固定

2、可提供中断

工作在方式1 和方式2 必须要有C口配合，但是有C口配合不一定工作在方式1、2，方式1也行。

    必须利用 端口C 提供的选通信号和应答信号等

特点：1、端口A 和 端口B 要在 端口C 的配合下工作。

    2、端口C 中有三位用于端口A的 I/O控制，另有三位用于端口B的I/O控制，并且提供中断逻辑

     3、若只有一个数据端口工作在方式1，则另一个数据端口及端口C余下的五位可工作与方式0；若两个数据端口都工作与方式1，那么端口C余下的两位可作 I/O 位，也可进行置位/复位操作。

方式1的输入：STB非引脚清零，即可禁止中断响应

方式1的输出：OBF非清零，即可禁止中断

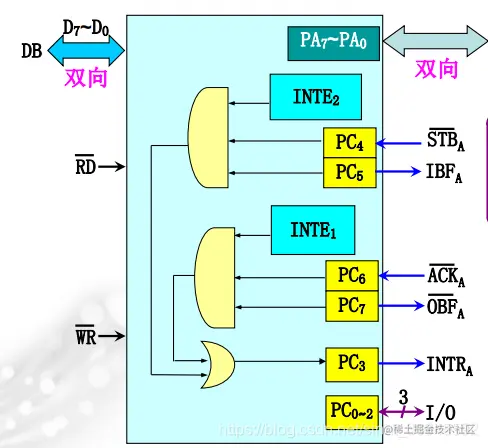

3、方式2 —— 双向传输方式（只适用于端口A）

方式1输入输出的结合

注意：1. 方式2的I/O均为锁存

2、端口A工作于方式2时，端口B可工作与方式0或方式1

3、端口C用于5个数位提供控制和状态信号

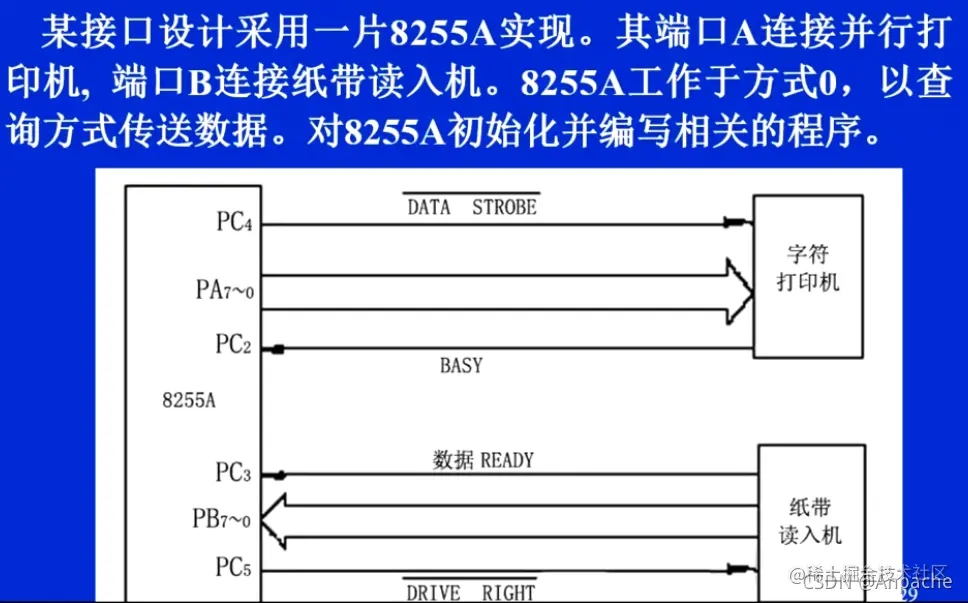

例题：方式0

设8255A的端口地址为：端口A：00E0H 端口B：00E2H 端口C：00E4H 控制口：00E6H

解析：首先写控制字。

1(控制字) 00(A口方式0) 0(A口输出) 0(C口高位输出) 0(B口方式0) 1(B口输入) 1(C口低位输入)

= 10000011 = 83H

打印机：需打印的字符存在CL中。

    脚下留心：在方式0下，我们需要先送入数据，再开启设备，因为8255A方式0下有锁存功能，存放了上次输出的数据，如果先开启设备，就会把上次的数据送出。

MOV AL,83H    //设置控制字
MOV DX,0E6H
OUT DX,AL    //写入控制口

//首先将PC4置1，以防本来是0。（关闭打印机）
MOV DX,0E4H
MOV AL,0000 1001H
OUT DX,AL

//查询外设是否准备好
MOV DX,0E4H    //C口地址
AGAIN:
IN AL,DX      //读C口信息
TEXT AL,0000 0100B    //测试AL中D2位的情况 如果为0则zf=1,如果为1则zf=0
JNZ AGAIN        //如果打印机没用准备好D2位为0则再次查询

//把要打印的数据通过A口送入打印机
MOV AL,CL        //CL中存有要打印的字符
MOV DX,0E0H
OUT DX,AL        //送数据

//启动设备 （通过PC4的按位置位功能）
MOV AL,0000 1000B
MOV DX,0E6H        //控制口端口
OUT DX,AL          //将C口的D4位置0（启动设备）
//关闭设备
MOV AL,0000 1001B
OUT DX,AL

纸带读入机：将输入的数据送入CL中（输入设备）

MOV AL,83H
MOV DX,0E6H
OUT DX,AL    //写入控制字

//开启设备
AGINE:
MOV DX,0E4H
MOV AL,0000 1010B
OUT DX,AL            //开启读入机

//查询设备状态
IN AL,DX
//查询是否准备好，D3位是否为1，如果D3=1(准备好)则zf=0不跳,如果D3=0(未准备好)则zf=1(跳)
TEXT AL,0000 1000B
JZ AGINE            //如果设备没有准备好，则再次查询

//读入数据
MOV DX,0E2H
IN AL,DX            //接收数据
MOV CL,AL     //将读入的数据送入CL

//关闭设备
MOV AL,0000 1011B
MOV DX,0E6H
OUT DX,AL
