transform

transform属性允许你旋转，缩放，倾斜或平移给定元素

常见的transform方法有:

平移: translate(x, y)
缩放: scale(x, y)
旋转: rotate(deg)
倾斜: skew(deg, deg)

通过上面的几个函数，我们就可以改变某个元素的2D形变

transform不仅可以实现元素的2D形变，也可以对于该元素的3D形变
transform属性的变换会以transform-origin作为整个形变坐标轴的原点
每执行一次transform，对应的元素坐标系就会相应的发送改变

并且该元素所有后续变换都将基于新坐标系来执行相应的改变

所以transform属性中变换函数的顺序非常重要，不同的顺序会导致不同的变换结果

坐标系

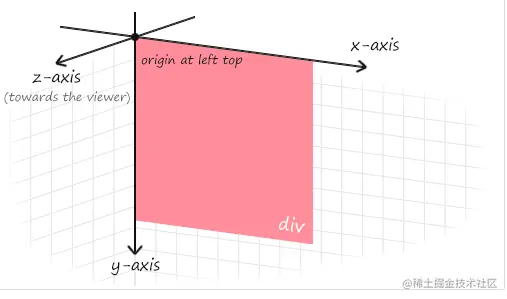

CSS 中的每个元素都有一个坐标系，其原点位于元素的左上角，左上角这被称为初始坐标系

轴	方向	说明
x轴	水平向右	右边是正方向，左边是负方向
y轴	垂直向下	下边是正方向，上边是负方向
z轴	垂直于屏幕	屏幕向外(朝向观察者)为正方向，往屏幕内部是负方向

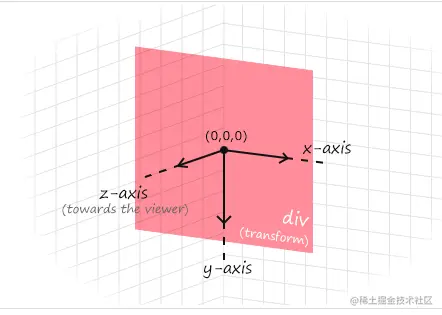

使用用transform时，坐标系的原点默认会移动到元素的中心

因为transform-origin属性的默认值为50% 50%，即该原点将会作为变换元素的中心点

示例：

如果将一个元素绕 y 轴旋转 90 度，那么它的 x 轴将指向屏幕内部，即远离你

此时如再沿着 x 轴平移，元素不会向右移动，它会向内远离我们

transform-origin

transform-origin: 形变坐标系的原点 (默认为元素的左上角)

transform-origin移动的百分比相对的是自身元素宽度或高度

值	说明
一个值	设置 x轴的原点， y轴为默认值 50%
两个值	设置 x轴和 y轴的原点
三个值	设置 x轴、 y轴和 z轴的原点

可以设置的值为<length>，<percentage>，或 left, center, right, top, bottom关键字中的一个

关键字	值
left	(0. 50%)
right	(100%, 50%)
top	(50%, 0)
bottom	(100%, 50%)
let top	(0, 0)
left bottom	(0, 100%)
right top	(100%, 0)
right bottom	(100%, 100%)

3D transform

transform属性不但支持对元素进行2D形变，也支持对元素进行3D转换

3D形变函数会创建一个合成层来启用GPU硬件加速，从而提高渲染速度

旋转

3D旋转函数定义了一个变换，它将元素围绕固定轴旋转

旋转量由指定的角度确定 --- 为正，旋转将为顺时针，为负，则为逆时针

3D旋转效果受transform-origin影响

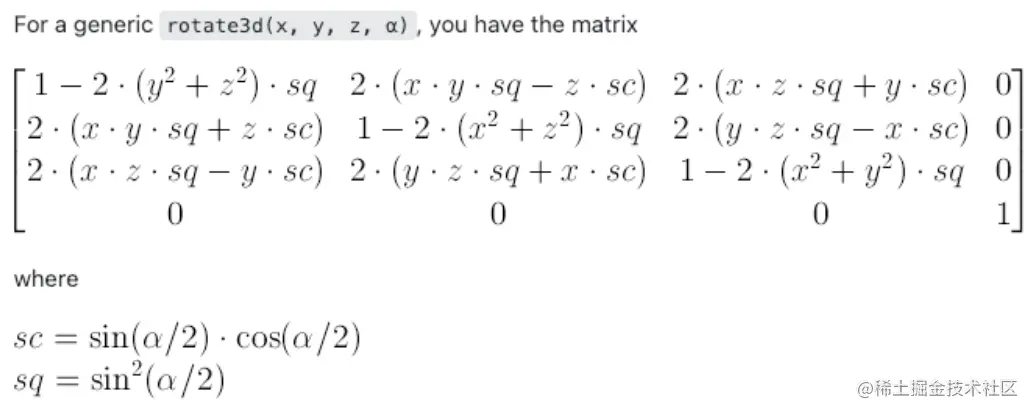

3D旋转函数，最终会生成一个4*4的矩阵

3D旋转函数有rotateX(deg)、rotateY(deg)、rotateZ(deg)

rotate3d(x, y, z, a)是这三个函数的简写形式

对于rotateX(deg)、rotateY(deg)、rotateZ(deg), 对应的参数值只有一个, 单位是角度(deg)，不是弧度

对于 rotate3d(x, y, z, a), 参数有四个值

参数	说明
x	`<number>` 类型，可以是 0 到 1 之间的数值，表示旋转轴 X 坐标方向的矢量, 用来计算形变矩阵中的值
y	`<number>` 类型，可以是 0 到 1 之间的数值，表示旋转轴 Y 坐标方向的矢量, 用来计算形变矩阵中的值
z	`<number>` 类型，可以是 0 到 1 之间的数值，表示旋转轴 Z 坐标方向的矢量,用来计算形变矩阵中的值
a	`<angle>` 类型，表示旋转角度。正的角度值表示顺时针旋转，负值表示逆时针旋转, 用来计算形变矩阵中的值

transform: rotate(45deg);

/* rotate(x)是rotateZ(x)的简写 */
transform: rotateZ(45deg);

/*
	rotateZ(x)是rotate3d(0, 0, 1, x)的2d写法
	虽然两者的效果是一致的，但是3d会开启一个独立的合成图层
	也就是说3d在渲染的时候会使用GPU硬件加速
*/
transform: rotate3d(0, 0, 1, 45deg);

/*
	rotateX， rotateY， rotateZ 并不会单独开辟一个新的渲染层
	rotate3d 会单独开辟一个新的渲染层
*/
transform: rotateX(50deg) /* 等同于 transform: rotate3d(1, 0, 0, 50deg);  */
transform: rotateY(50deg) /* 等同于 transform: rotate3d(0, 1, 0, 50deg);  */
transform: rotateZ(50deg) /* 等同于 transform: rotate3d(0, 0, 1, 50deg);  */

perspective

透视(perspective) 定义了观察者与 z = 0 平面的距离，使具有三维位置变换的元素产生透视效果(z表示Z轴)

z > 0 的三维元素比正常的大，而 z < 0 时则比正常的小，大小程度由该属性的值决定，也就是所谓的近大远小

perspective的值为<none> <length>中的一个

none: 没有应用 perspective 样式时的默认值

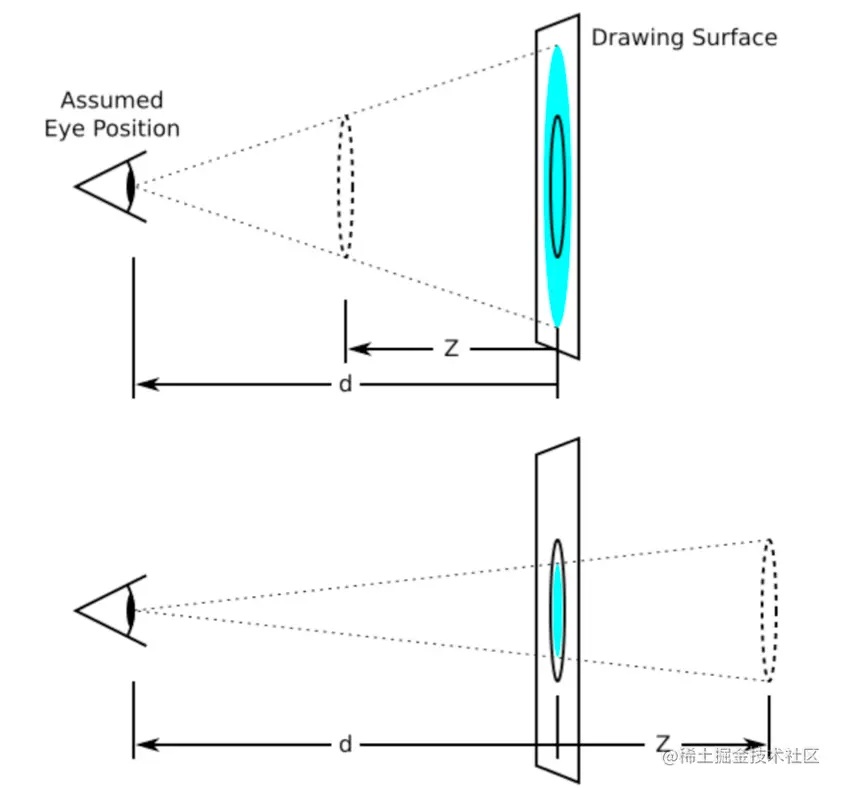

length: 设定观察者距离 z=0 平面的距离 (如下图d的距离，单位px)
- 为元素及其内容应用透视变换。当值为 0 或负值时，无透视变换

当元素同时设置了透视和3D转换的时候，元素就可以产生3D效果

因为此时就可以存在近大远小的视觉效果，如果单单只是设置3D转换，不设置透视的话，只会单单以2D的形式产生对应的形变，并不会有直观的3D效果

透视的设置方式一 --- 在父元素上定义 CSS 透视属性

.container {
  /* 在父元素设置透视距离 */
  perspective: 400px;
}

.dv {
  transform: rotateY(45deg);
}

透视的设置方式二 --- 如果它是子元素或单元素子元素，可以使用函数 perspective()

.dv {
  /* 使用perpestive函数设置透视距离 */
  transform: perspective(400px) rotateY(45deg);
}

位移

translateX(x)、translateY(y)、translateZ(z)表示在二、三维平面上移动元素

参数值表示对应轴上的位移单位可以是px或者百分比 (参照元素本身)

translate3d(tx, ty, tz)在 3D 空间内移动一个元素的位置。这个移动由一个三维向量来表达，分别表示他在三个方向上移动的距离

参数有三个值，分别表示在 3D 空间之中， tx, ty, tz 分别表示他在三个方向上移动的距离

参数	说明
tx	是一个`<length>` 代表移动向量的横坐标
ty	是一个`<length>` 代表移动向量的纵坐标
tz	是一个 `<length>` 代表移动向量的 z 坐标 tz不能是`<percentage>` 值;那样的移动是没有意义的

translateX(tx)等同于 translate(tx, 0) 或者 translate3d(tx, 0, 0)
translateY(ty) 等同于translate(0, ty) 或者 translate3d(0, ty, 0)
translateZ(zx)等同于 translate3d(0, 0, tz)

/* 元素放大 */
transform: perspective(300px) translateZ(100px);

/* 元素缩小 */
transform: perspective(300px) translateZ(-100px);

/* 位移值大于等于透视距离的时候，元素和视线相平或在视线后，所以看不见，表现为元素消失 */
transform: perspective(300px) translateZ(300px);

缩放

scaleX、scaleY、scaleZ指定了一个沿 x、y 、z轴调整元素缩放比例因子

scaleX、scaleY、scaleZ参数只有一个，表示对应轴上的缩放(无单位)

值是无单位的数字

1: 保持不变
2: 放大一倍
0.5: 缩小一半

scale3d(sx, sy，sz) 定义了在 3D 空间中调整元素的缩放比例因子

参数有三个，分别表示在 3D 空间之中， sx, sy, sz 分别表示他在三个方向上缩放的向量

参数	说明
sx	是一个`<number>`代表缩放向量的横坐标
sy	是一个`<number>`表示缩放向量的纵坐标
sz	是`<number>`表示缩放向量的 Z坐标

scale(sx, sy) 等价于 scaleX(sx), scaleY(sy)
scaleX(sx) 等价于scale(sx, 1) 或 scale3d(sx, 1, 1)
scaleY(sy)等价于 scale(1, sy) 或 scale3d(1, sy, 1)
scaleZ(sz)等价于 scale3d(1, 1, sz)

3D空间 - transform-style

transform-style可以控制是否给子元素开启3D空间

该属性是设置在要进行3d形变元素的父元素上，transform-style不是一个可继承属性

设置了transform-style的元素被称之为舞台或画布

transform-style往往结合perspective一起使用

属性值	说明
flat	默认值元素的子元素位于元素本身的平面内
preserve-3d	元素的子元素应位于 3D 空间

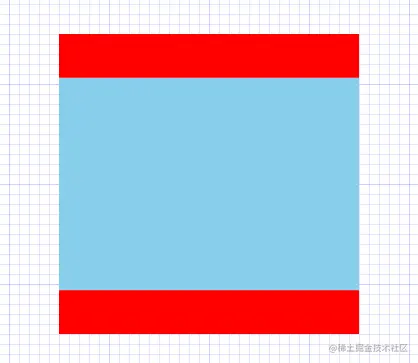

只进行3D转换，不开启透视，也不开启3D空间

.parent {
  width: 300px;
  height: 300px;
  background-color: red;
}

.child {
  width: 300px;
  height: 300px;
  background-color: skyblue;
  transform: rotateX(45deg);
}

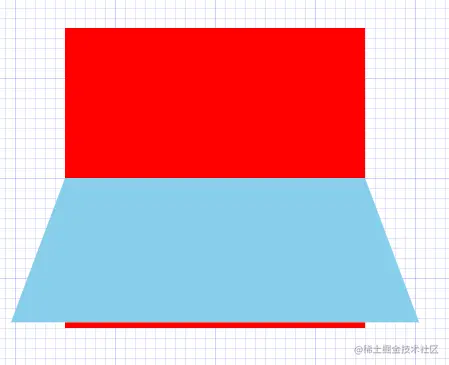

开启3D转换和透视，不开启3D空间

.parent {
  width: 300px;
  height: 300px;
  background-color: red;
  perspective: 400px;
}

.child {
  width: 300px;
  height: 300px;
  background-color: skyblue;
  transform: rotateX(45deg);
}

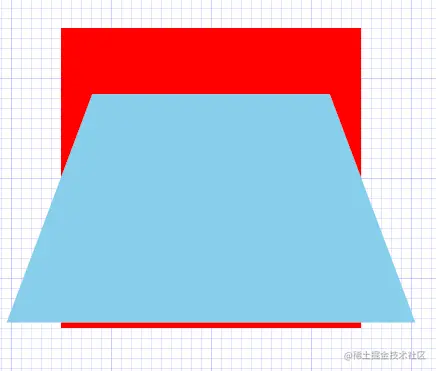

开启3D转换和透视以及3D空间

.parent {
  width: 300px;
  height: 300px;
  background-color: red;
  transform-style: preserve-3d;
  perspective: 400px;
}

.child {
  width: 300px;
  height: 300px;
  background-color: skyblue;
  transform: rotateX(45deg);
}

3D背面可见性 - backface-visibility

backface-visibility 指定某个元素当背面朝向观察者时是否可见

值	说明
visible	背面朝向用户时可见默认值当元素旋转角度大于90deg的时候，元素可见
hidden	背面朝向用户时不可见当元素旋转角度大于等于90deg的时候，元素不可见

backface-visibility的值无论是visible还是hidden

当元素旋转到90deg的时候，正好和页面是垂直的

所以此时这个元素就是不可见的

注意事项

浏览器渲染机制

解析HTML，构建DOM Tree
对CSS文件进行解析，解析出对应的规则树
DOM Tree + CSSOM 生成 Render Tree
布局(Layout): 计算出每个节点的宽度、高度和位置信息
绘制(Paint): 将可见的元素绘制在屏幕中

默认标准流是在同一层上绘制，一些特殊属性会创建新的层绘制，这些层称为渲染层(render layout)

以下属性在渲染的时候会单独创建一个渲染层:

有明确的定位属性(relative、fixed、sticky、absolute)
透明度(opacity 小于 1)
有 CSS transform 属性(不为 none)
当前有对于 opacity、transform 应用动画
backface-visibility 属性为 hidden

Composite合成层: 一些特殊属性会创建一个新的合成层( CompositingLayer )，并可以利用GPU来加速绘制

这是浏览器的一种优化手段。合成层确实可以提高性能，但是它以消耗内存为代价，因此不能滥用作为 web 性能优化策略和过度使用

以下属性在渲染的时候会产生一个合成层：

对 opacity、transform应用了animation或transition，且是在动画执行中
开启了 3D transform 的元素
video、canvas，iframe元素
position: fixed
will-change 设置为 opacity、transform、top、left、bottom、right
- 比如: will-change: opacity , transform;
- 其中 top、left等需要设置明确的定位属性，如 relative 等, 因为这样定位才会生效
