一、FPGA的一般设计流程
1.电路设计
根据需求指定电路设计方案
-
比如设计一个时序电路，需要明确系统功能，决定采用同步还是异步，数据通路和控制电路如何设计，需要几个触发器，电路状态如何转换...
-
通常，电路设计细化到寄存器传输级（RTL）即可，无需精确到门级
2.代码编写
- HDL电路描述语言，可层次化，通用性强
3.功能仿真
4.综合实现
- 完成HDL代码（较高层次电路描述）到真实芯片电路的转换过程，类似于编译器将高级语言转换为目标机器的二进制代码的过程。
-
综合阶段：
-
网表生成：检查代码语法，给出错误报告。将代码编译为由基本逻辑单元连接而成的逻辑网表。
-
门级优化：将用户的设计自动转换成一个等价或更优电路；
-
工艺映射：决定网表中的每一个元件如何在FPGA的可用资源中实现
-
实现阶段：将综合出的网表映射为FPGA芯片内部固有的硬件逻辑模块上（称为布局），然后基于布局的拓扑，利用内部的连线资源，将逻辑模块连接起来（称为布线）。
-
时序分析：计算所有模块和走线延迟，产生一系列表格以量化电路性能。并用来确定生成电路是否满足时序要求。若无异常，将生成一个bitstream比特流文件，该文件即为最终电路。
-
5.上板调试
- 将综合实现生成的比特流文件下载到FPGA芯片中，运行电路，观察其工作是否正常，若有问题，要调试定位出错的原因
二、Verilog基本语法
-
基本语法
-

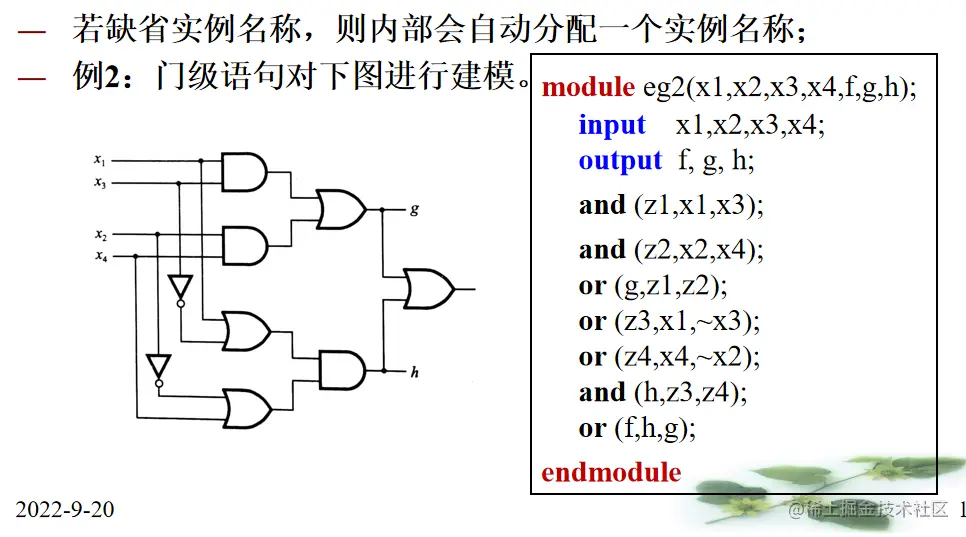

门电路
-
assign
-
always
各个always块并行执行，always块可以产生各种逻辑，电平触发的always块常用来描述组合逻辑行为；沿触发的always块常用于时序逻辑的功能描述。通过综合工具自动将其转换为相应的逻辑结构
-

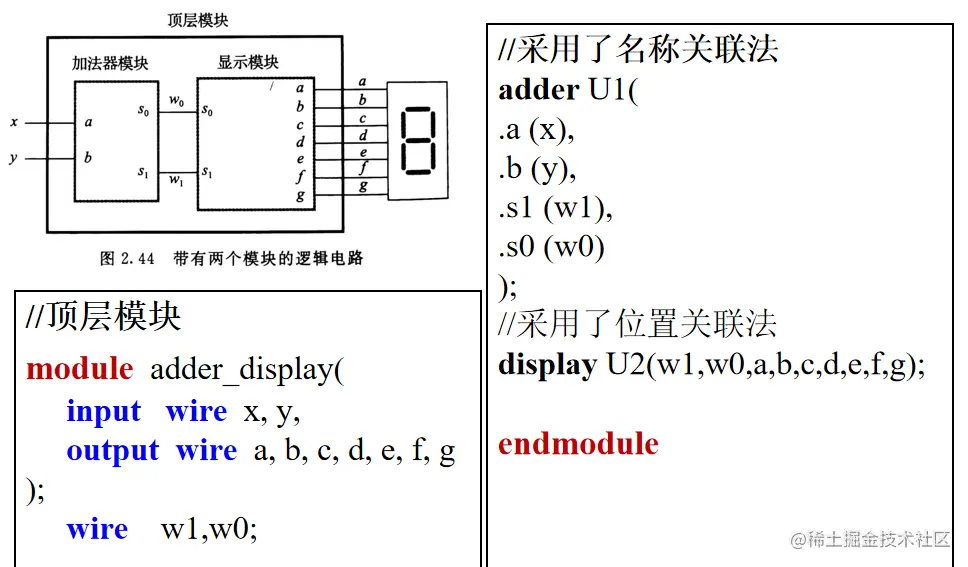

模块调用方法
-
位置关联法
-
名称关联法
-
-
三、注意事项及设计流程
-
实验板使用注意事项
-
插拔USB数据线前，最好电源开关处于off状态。
-
Micro USB避免插反，应该是带勾的平头朝上，如果发现很难插拔，需要检查是否插反。（损坏概率最高）
-
尽量避免湿手、带静电的手接触电路板及外设接口部分。
-
用外设的时候注意电平，应该是3.3V兼容5V输入，避免高电压接入。
-
注意安装Vivado和工程目录不要出现中文，也不要使得工程所在目录太深。
-
电脑的用户名不要设置为中文，会出现各种诡异的问题。
-
-
主要设计流程以及注意事项
-
设计流程
-
.V输入（add Sources）->综合（Run synthesis）->添加约束文件->添加仿真文件->功能仿真->运行实现过程（Run implementation）->生成bit流(Generate Bitstream)->Auto connect target ->Program Divice
-
区分仿真和综合：功能仿真不是必须，但却非常必要；一定要学会通过看仿真时序来验证电路功能的正确性。 习惯查看综合后的设计，如RTL Schematic，熟悉“什么样的代码会综合成什么样的电路”，有助于编程技能提升。
-
生成bit流后，再接入电路板
-
-
关于Testbench代码（测试文件代码）：
结构
module testbench；// 通常testbench没有输入与输出端口   信号或变量定义声明；   使用initial或always语句来产生激励波形；   例化设计模块；   监控和比较输出响应； endmodule
-
