chrome渲染流程（二）

2022-09-27 205 阅读4分钟

接上文chrome渲染流程（一），经过前面的三个阶段：生成DOM树、样式计算、布局，得到了布局树，下一步干什么？

4 分层

页面中可能会有复杂的效果（见后文），为了更加方便地实现这些效果，渲染引擎还需要为特定节点生成专用的图层，并生成一颗对应的图层树（LayerTree）。

可在chrome开发者工具 -> 更多工具 -> 图层中查看页面的分层情况。

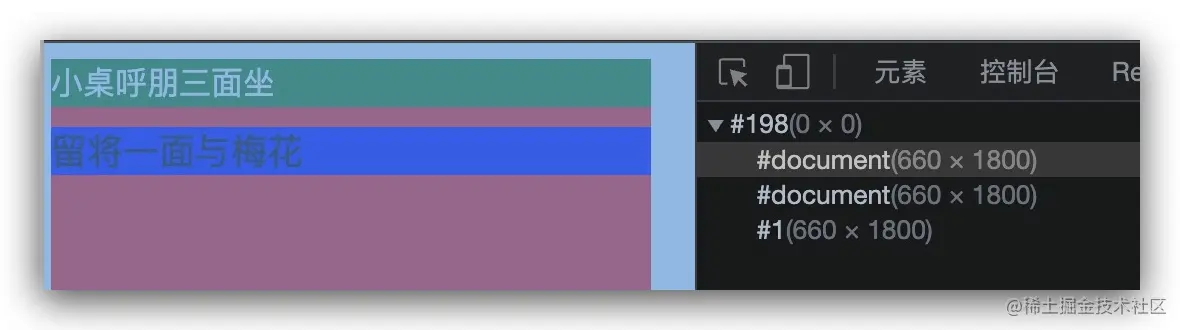

之前的Demo（没有设置变换、定位）的图层树：如果一个节点没有对应的图层，那么这个节点就从属于父节点的图层。（一个节点都会直接或间接地从属于一个图层）
比如上面，#app、#first-row的节点都是从属于#document图层。

什么情况下渲染引擎才会为节点创建新的图层？

1）拥有层叠上下文的元素

我们假定用户正面向（浏览器）视窗或网页，而 HTML 元素沿着其相对于用户的一条虚构的 z 轴排开，层叠上下文就是对这些 HTML 元素的一个三维构想。众 HTML 元素基于其元素属性按照优先级顺序占据这个空间。

常见的场景：

文档跟元素（html）
定位（需要满足一些条件）
opacity（值小于1）
3D变换
CSS滤镜

更多详细内容请见层叠上下文

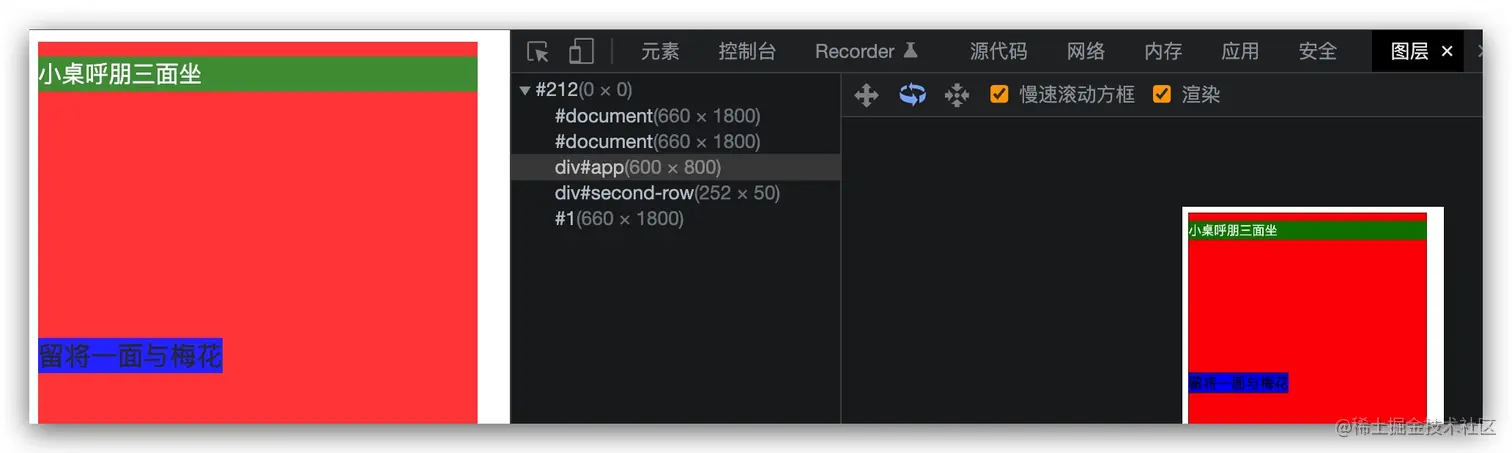

添加样式：

<style>
#app{
     opacity: 0.8;
}
#first-row{
    transform: translateY(10px);
}
#second-row{
    position: fixed;
    top: 200px;
}
</style>

2）需要裁剪的地方

<style>
#third-row{
    height: 70px;
    background-color: gold;
    overflow: auto;
}
</style>

<body>
    <div id="third-row">
        <p>怀旧空吟闻笛赋，到乡翻似烂柯人</p>
        <p>沉舟侧畔千帆过，病树前头万木春。<p>
    </div>
</body>

出现这类裁剪的情况，渲染引擎会为文字部分单独创建一个图层，如果出现滚动条，滚动条也会被提升为单独的层。

5 绘制

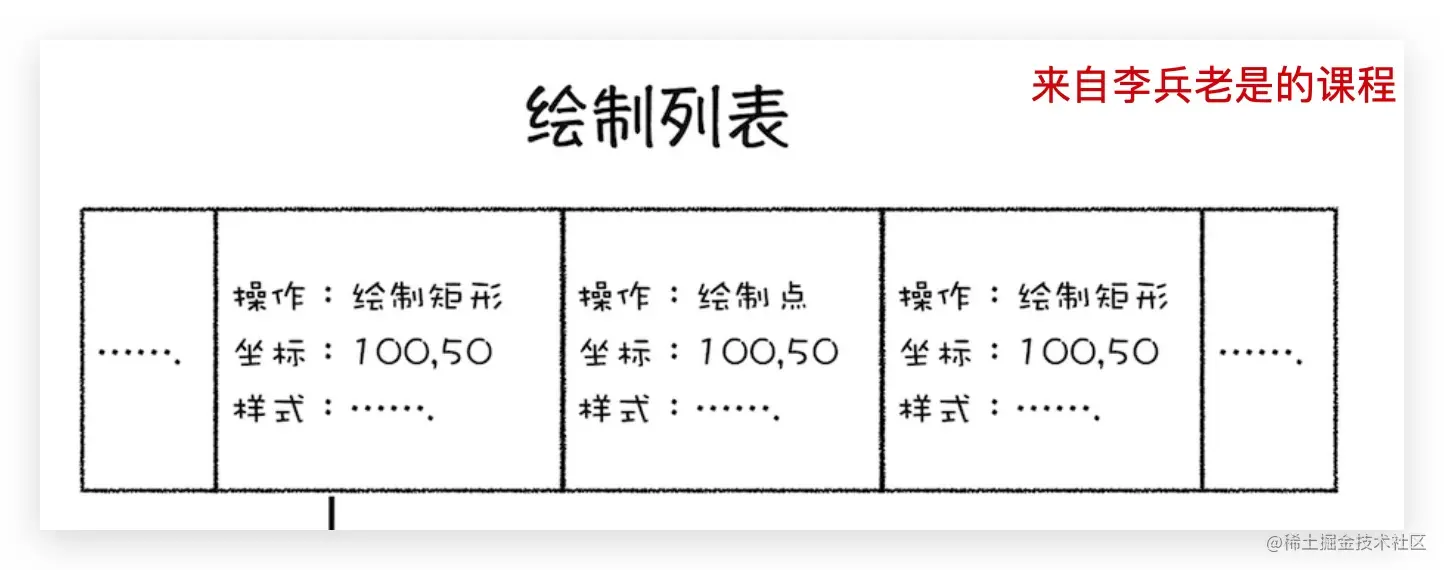

拿到LayerTree后，需要将每个图层的绘制拆分成小的绘制指令，按照顺序组成一个绘制列表（一个图层一个列表）：

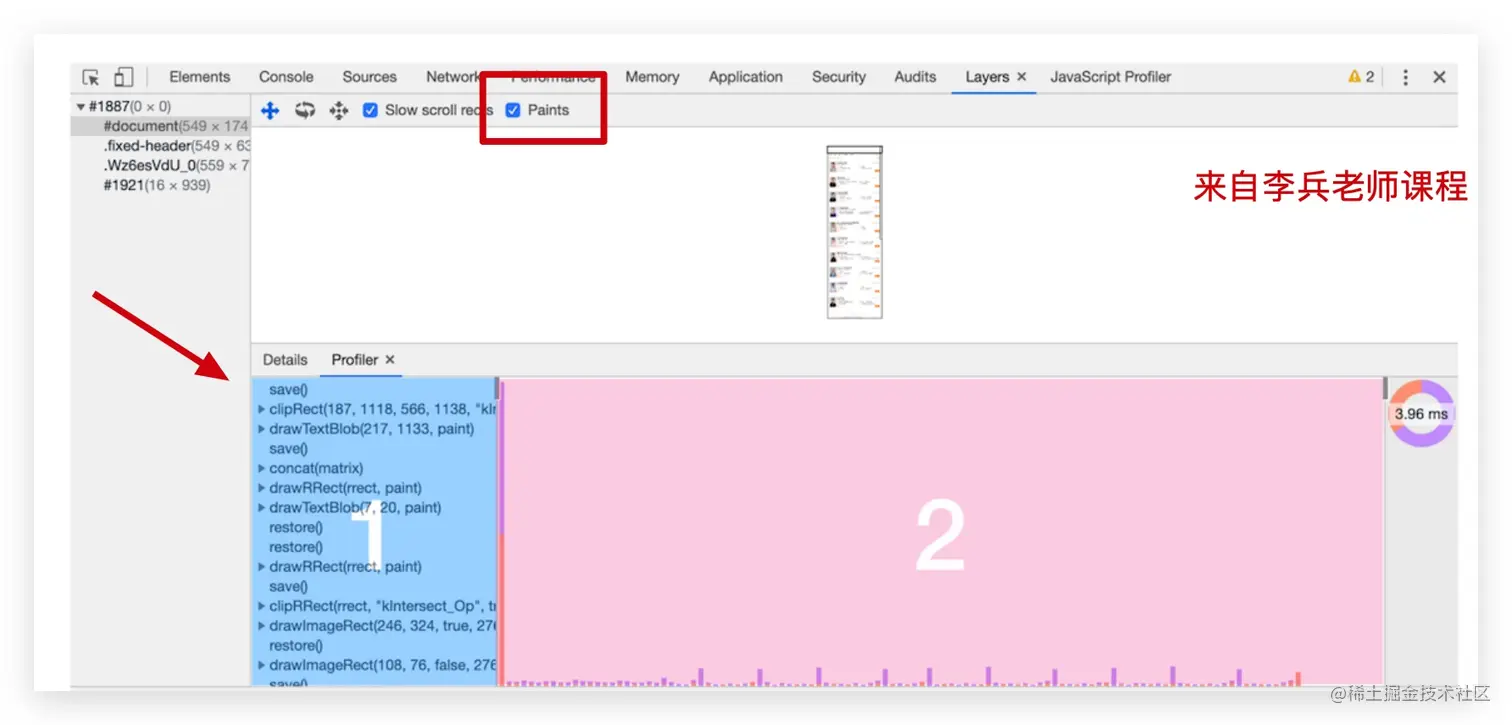

可以在【图层】处查看绘制列表（我的devTools中只有详情，没有Profiler，看不到）：

注意，这个步骤的结果是绘制列表，此时还未进行绘制。

6 光栅化

有了绘制列表后，需要执行渲染了，此时渲染引擎的主线程会将绘制列表提交（commit）给合成线程，合成线程需要做什么？

在这之后我们先回忆一个概念——视口（ViewPort），屏幕上页面的可见区域就叫做视口。
可能页面很大，但我们最多也只能看到视口部分的内容。考虑到这种情况，在绘制图层时，并不需要一次性绘制出所有图层内容。

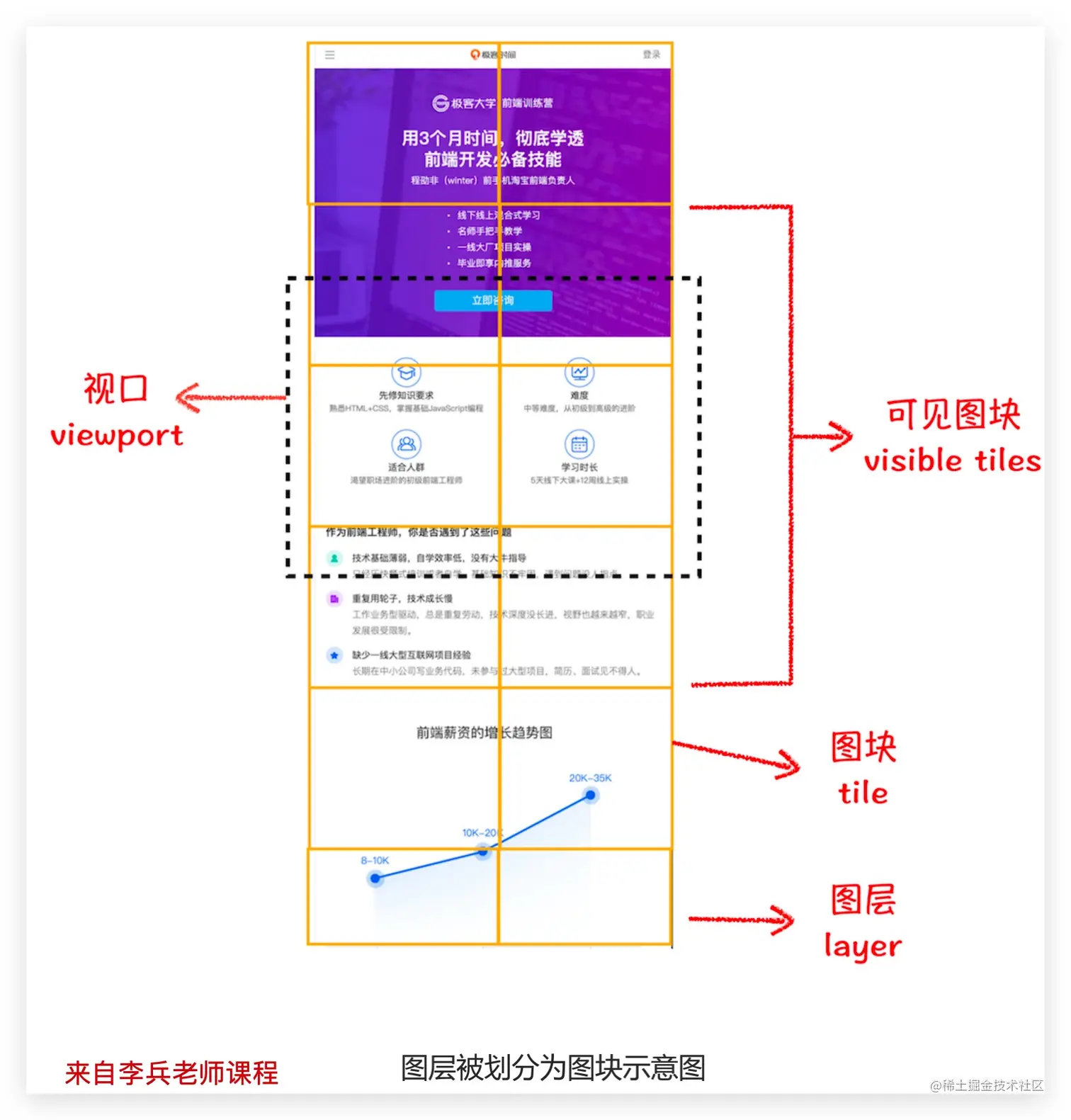

基于上面的原因，合成线程会将图层划分为图块（tile），图块的大小通常是256x256或者521x512。

合成线程会优先将视口附近的图块生成为位图。
所谓光栅化（Raster）就是指将图块转为位图，图块是光栅化操作的最小单位。

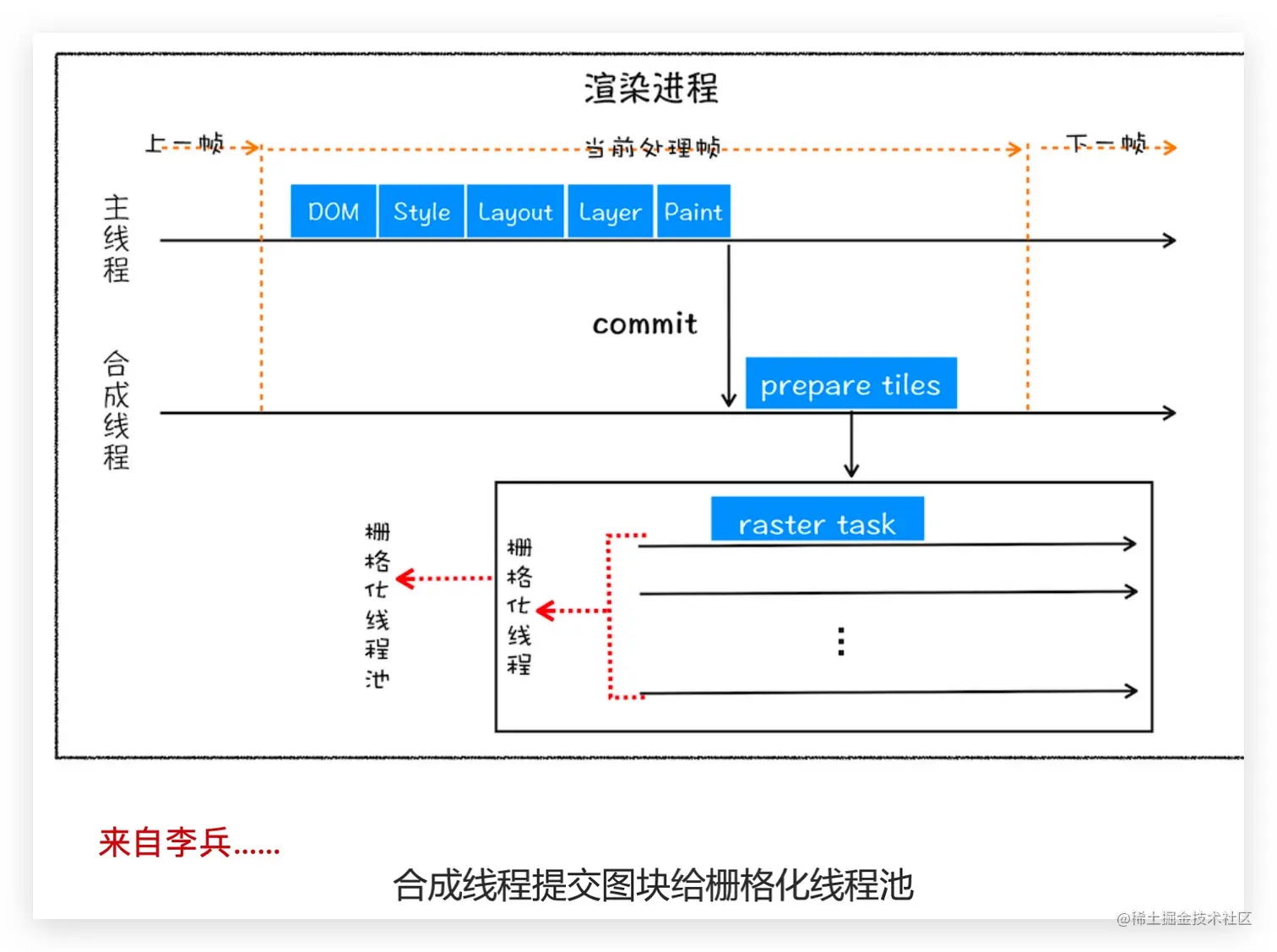

渲染进程维护了一个光栅化的线程池，所有光栅化的操作均在里边执行。

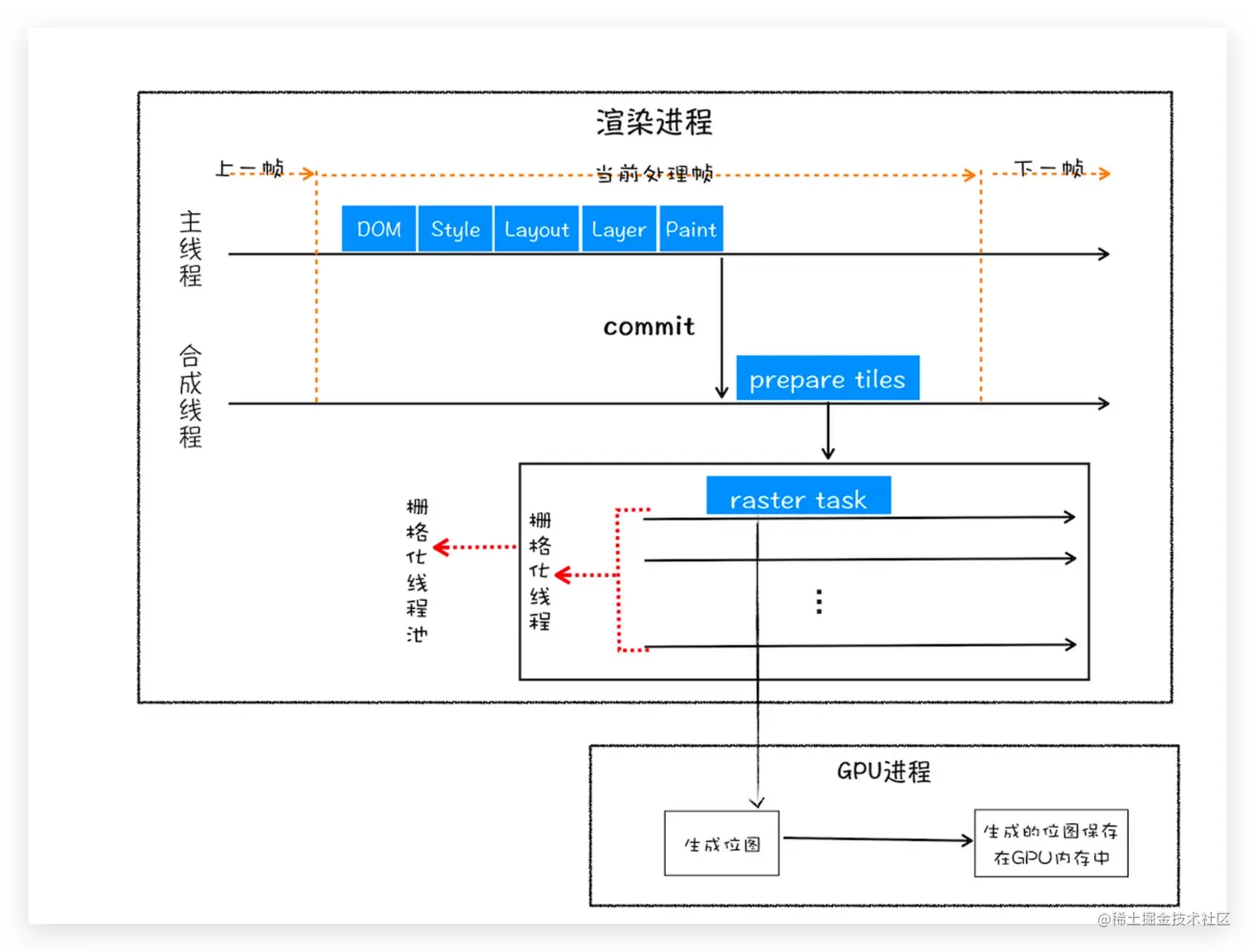

通常，会使用GPU来加速光栅化过程，此时是用GPU来生成位图，位图会被保存在GPU内存中。这个过程叫做快速光栅化或者GPU光栅化。 GPU是另外的进程，此时涉及渲染进程和GPU进程的通信。
渲染进程将生成图块的指令发送给GPU，在GPU中执行图块转为位图。

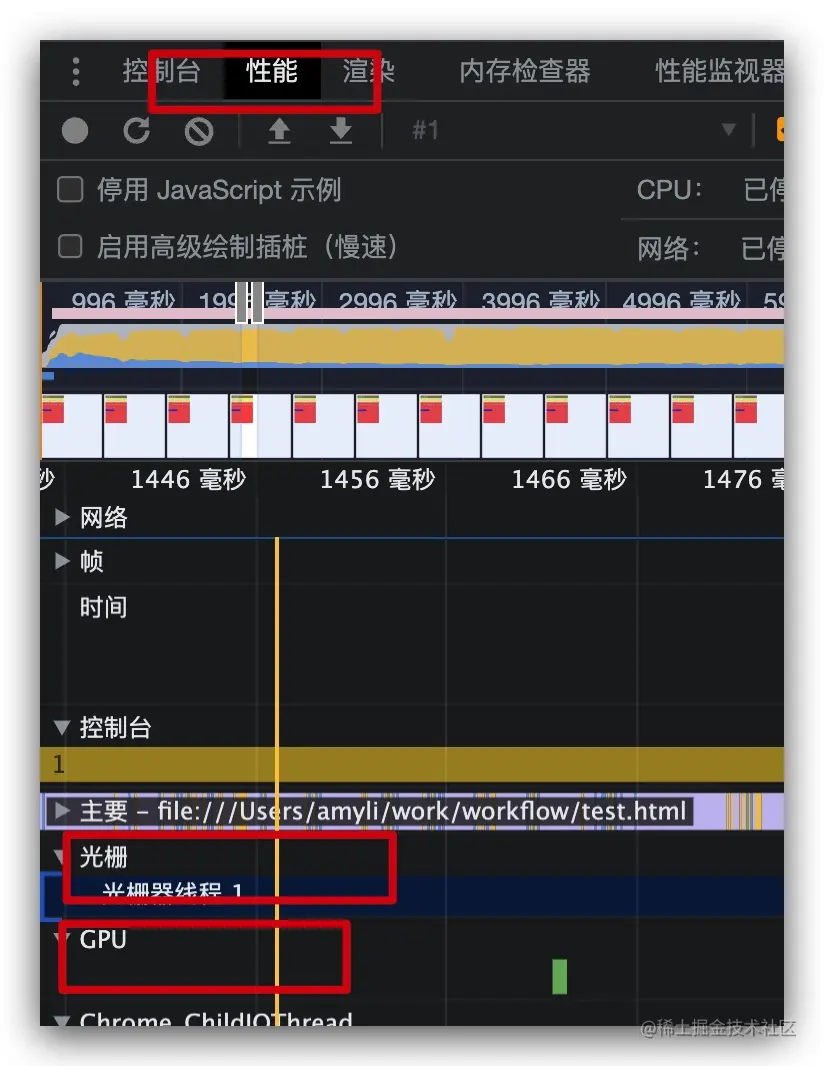

这里有个疑惑，生成位图的操作在GPU进程时，合同线程的光栅线程的任务和不用GPU时的差别是什么？

7 合成与显示

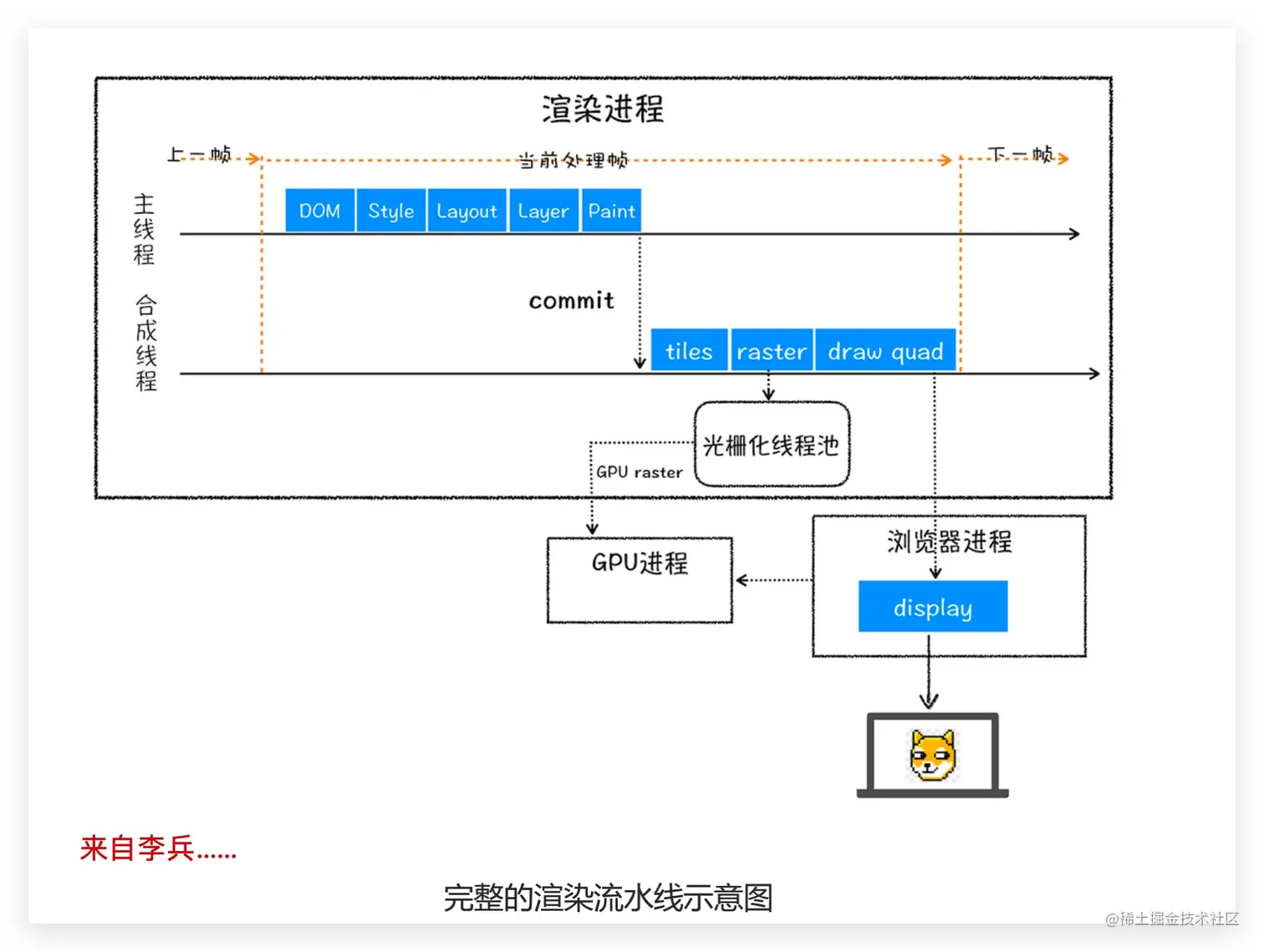

所有图块都被光栅化后，合成线程会生成一个命令——DrawQuad，然后将该命令提交给浏览器进程。
浏览器进程中有一个叫viz的组件，用来接受DrawQuad命令，将页面内容绘制到内存中，最后显示到屏幕中。

虽然有些内容没明白，不过不影响对整体流程的了解，好像大概也够用了。
