在阅读Android开发艺术探索第二章的时候对Binder知识的欠缺使得我举步维艰，查阅大量资料来理解Binder机制，也意识到自己frameWork知识的不足，需要加强这方面的学习。
在介绍Binder之前，想说下多进程的使用场景，第一种是一个应用因为某些原因自身需要采用多进程模式来实现，至于原因可能有很多，比如有些模块由于特殊原因需要运行在单独的进程中，又或者为了加大一个应用可使用的内存所以需要通过多进程来获取多份内存空间。另一种情况是当前应用需要向其他应用获取数据，由于是两个应用，所以必须采用跨进程的方式来获取所需的数据，四大组件之一的contentProvider其实就是跨进程通信的方式的一种。
推荐阅读：Binder的设计与实现blog.csdn.net/universus/a…
为什么是Binder？
Android使用的Linux内核拥有着非常多的跨进程通信机制，比如管道，System V，Socket等；为什么还需要单独搞一个Binder出来呢？主要有两点，性能和安全。在移动设备上，广泛地使用跨进程通信肯定对通信机制本身提出了严格的要求；Binder相对出传统的Socket方式，更加高效；另外，传统的进程通信方式对于通信双方的身份并没有做出严格的验证，只有在上层协议上进行架设；比如Socket通信ip地址是客户端手动填入的，都可以进行伪造；而Binder机制从协议本身就支持对通信双方做身份校检，因而大大提升了安全性。这个也是Android权限模型的基础。
Linux下传统的进程间通信
了解 Linux IPC 相关的概念和原理有助于我们理解 Binder 通信原理。因此，在介绍 Binder 跨进程通信原理之前，我们先聊聊 Linux 系统下传统的进程间通信是如何实现。
首先介绍一下几个概念。
进程隔离：简单的说就是操作系统中，进程与进程间内存是不共享的。两个进程就像两个平行的世界，A进程没法直接访问B进程的数据，这就是进程隔离的通俗解释。A进程和B进程之间要进行数据交互就得采用特殊的通信机制：IPC
进程空间划分：用户空间/内核空间
现在操作系统都是采用的虚拟存储器，对于32位系统而言，它的寻址空间就是2的32次方，也就是4GB。操作系统的核心是内核，独立于普通的应用程序，可以访问受保护的内存空间，也可以访问底层硬件设备的权限。为了保护用户进程不能直接操作内核，保证内核的安全，操作系统从逻辑上将虚拟空间划分为用户空间和内核空间。针对 Linux 操作系统而言，将最高的 1GB 字节供内核使用，称为内核空间；较低的 3GB 字节供各进程使用，称为用户空间。
简单的说就是，内核空间是系统内核运行的空间，用户空间是用户程序运行的空间，为了保证安全性，它们之间是隔离的。

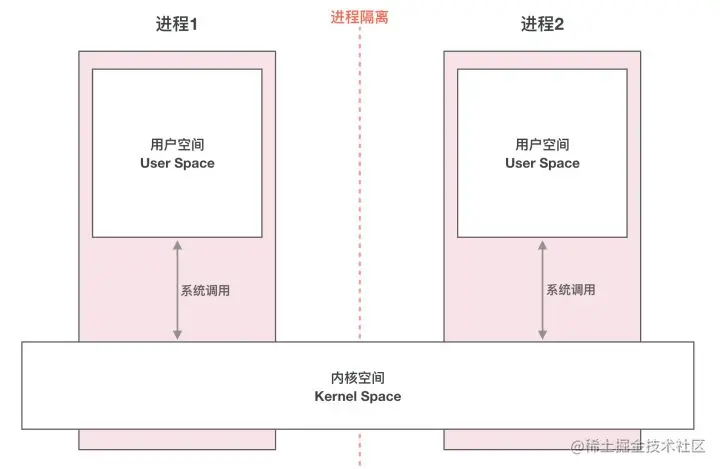

系统调用：用户态与内核态
虽然从逻辑上进行了用户空间和内核空间的划分，但不可避免的用户空间需要访问内核资源，比如文件操作、访问网络等等。为了突破隔离限制，就需要借助系统调用来实现。系统调用是用户空间访问内核空间的唯一方式，保证了所有的资源访问都是在内核的控制下进行的，避免了用户程序对系统资源的越权访问，提升了系统安全性和稳定性。
Linux 使用两级保护机制：0 级供系统内核使用，3 级供用户程序使用。
当一个任务（进程）执行系统调用而陷入内核代码中执行时，称进程处于内核运行态（内核态） 。此时处理器处于特权级最高的（0级）内核代码中执行。当进程处于内核态时，执行的内核代码会使用当前进程的内核栈。每个进程都有自己的内核栈。
当进程在执行用户自己的代码的时候，我们称其处于用户运行态（用户态） 。此时处理器在特权级最低的（3级）用户代码中运行。
系统调用主要通过如下两个函数来实现：
copy_from_user() //将数据从用户空间拷贝到内核空间
copy_to_user() //将数据从内核空间拷贝到用户空间
Linux下的传统IPC通信原理
介绍完这几个概念再来看看传统的IPC是如何实现通信的。

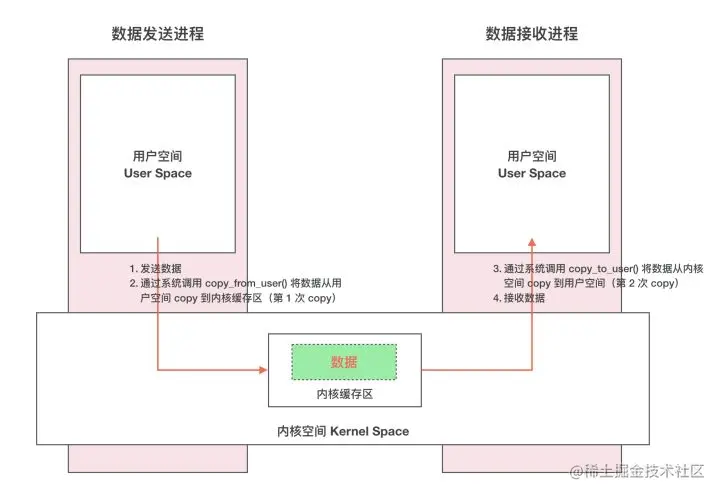

通常的做法是消息发送方将要发送的数据存放在内存缓存区中，通过系统调用进入内核态。然后内核程序在内核空间分配内存，开辟一块内核缓存区，调用 copyfromuser() 函数将数据从用户空间的内存缓存区拷贝到内核空间的内核缓存区中。同样的，接收方进程在接收数据时在自己的用户空间开辟一块内存缓存区，然后内核程序调用 copytouser() 函数将数据从内核缓存区拷贝到接收进程的内存缓存区。这样数据发送方进程和数据接收方进程就完成了一次数据传输，我们称完成了一次进程间通信。如下图：
这种传统的 IPC 通信方式有两个问题：
- 性能低下，一次数据传递需要经历：内存缓存区 --> 内核缓存区 --> 内存缓存区，需要 2 次数据拷贝；
- 接收数据的缓存区由数据接收进程提供，但是接收进程并不知道需要多大的空间来存放将要传递过来的数据，因此只能开辟尽可能大的内存空间或者先调用 API 接收消息头来获取消息体的大小，这两种做法不是浪费空间就是浪费时间。
Binder跨进程通信原理
动态内核可加载模块 && 内存映射
正如前面所说，跨进程通信是需要内核空间做支持的。传统的 IPC 机制如管道、Socket 都是内核的一部分，因此通过内核支持来实现进程间通信自然是没问题的。但是 Binder 并不是 Linux 系统内核的一部分，那怎么办呢？这就得益于 Linux 的动态内核可加载模块（Loadable Kernel Module，LKM）的机制；模块是具有独立功能的程序，它可以被单独编译，但是不能独立运行。它在运行时被链接到内核作为内核的一部分运行。这样，Android 系统就可以通过动态添加一个内核模块运行在内核空间，用户进程之间通过这个内核模块作为桥梁来实现通信。
在 Android 系统中，这个运行在内核空间，负责各个用户进程通过 Binder 实现通信的内核模块就叫 Binder 驱动（Binder Dirver）。
那么在 Android 系统中用户进程之间是如何通过这个内核模块（Binder 驱动）来实现通信的呢？难道是和前面说的传统 IPC 机制一样，先将数据从发送方进程拷贝到内核缓存区，然后再将数据从内核缓存区拷贝到接收方进程，通过两次拷贝来实现吗？显然不是，否则也不会有开篇所说的 Binder 在性能方面的优势了。
这就不得不通道 Linux 下的另一个概念：内存映射。
Binder IPC 机制中涉及到的内存映射通过 mmap() 来实现，mmap() 是操作系统中一种内存映射的方法。内存映射简单的讲就是将用户空间的一块内存区域映射到内核空间。映射关系建立后，用户对这块内存区域的修改可以直接反应到内核空间；反之内核空间对这段区域的修改也能直接反应到用户空间。
内存映射能减少数据拷贝次数，实现用户空间和内核空间的高效互动。两个空间各自的修改能直接反映在映射的内存区域，从而被对方空间及时感知。也正因为如此，内存映射能够提供对进程间通信的支持。
Binder IPC 正是基于内存映射（mmap）来实现的，但是 mmap() 通常是用在有物理介质的文件系统上的。
比如进程中的用户区域是不能直接和物理设备打交道的，如果想要把磁盘上的数据读取到进程的用户区域，需要两次拷贝（磁盘-->内核空间-->用户空间）；通常在这种场景下 mmap() 就能发挥作用，通过在物理介质和用户空间之间建立映射，减少数据的拷贝次数，用内存读写取代I/O读写，提高文件读取效率。
而 Binder 并不存在物理介质，因此 Binder 驱动使用 mmap() 并不是为了在物理介质和用户空间之间建立映射，而是用来在内核空间创建数据接收的缓存空间。

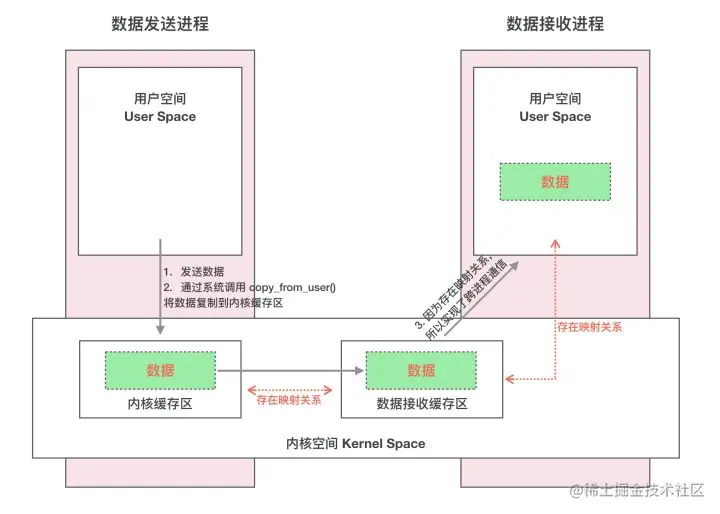

一次完整的 Binder IPC 通信过程通常是这样：
- 首先 Binder 驱动在内核空间创建一个数据接收缓存区；
- 接着在内核空间开辟一块内核缓存区，建立内核缓存区和内核中数据接收缓存区之间的映射关系，以及内核中数据接收缓存区和接收进程用户空间地址的映射关系；
- 发送方进程通过系统调用 copyfromuser() 将数据 copy 到内核中的内核缓存区，由于内核缓存区和接收进程的用户空间存在内存映射，因此也就相当于把数据发送到了接收进程的用户空间，这样便完成了一次进程间的通信。
Binder通信模型
Binder是基于C/S架构的，由一系列的组件组成，包括Client、Server、ServiceManager、Binder驱动。很明显Binder驱动运行在内核空间，其他均运行在用户空间，ServiceManager和Binder驱动由系统提供，而Client、Server由应用程序来实现。Client、Server 和 ServiceManager 均是通过系统调用 open、mmap 和 ioctl 来访问设备文件 /dev/binder，从而实现与 Binder 驱动的交互来间接的实现跨进程通信。
Client、Server、ServiceManager、Binder 驱动这几个组件在通信过程中扮演的角色就如同互联网中服务器（Server）、客户端（Client）、DNS域名服务器（ServiceManager）以及路由器（Binder 驱动）之前的关系。
通常我们访问一个网页的步骤是这样的：首先在浏览器输入一个地址，如 www.google.com 然后按下回车键。但是并没有办法通过域名地址直接找到我们要访问的服务器，因此需要首先访问 DNS 域名服务器，域名服务器中保存了 www.google.com 对应的 ip 地址 10.249.23.13，然后通过这个 ip 地址才能放到到 www.google.com 对应的服务器。
Binder通信过程
1.首先，一个进程使用 BINDERSETCONTEXT_MGR 命令通过 Binder 驱动将自己注册成为 ServiceManager；
2.Server 通过驱动向 ServiceManager 中注册 Binder（Server 中的 Binder 实体），表明可以对外提供服务。驱动为这个 Binder 创建位于内核中的实体节点以及 ServiceManager 对实体的引用，将名字以及新建的引用打包传给 ServiceManager，ServiceManger 将其填入查找表。
3.Client 通过名字，在 Binder 驱动的帮助下从 ServiceManager 中获取到对 Binder 实体的引用，通过这个引用就能实现和 Server 进程的通信。

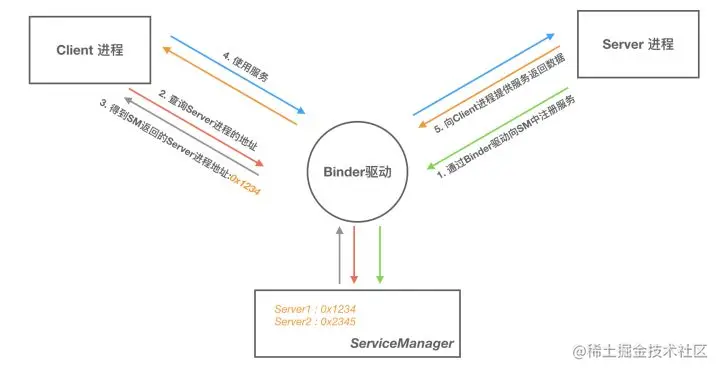

我们看到整个通信过程都需要 Binder 驱动的接入。下图能更加直观的展现整个通信过程(为了进一步抽象通信过程以及呈现上的方便，下图我们忽略了 Binder 实体及其引用的概念)：
Binder通信中的代理模式
我们已经解释清楚 Client、Server 借助 Binder 驱动完成跨进程通信的实现机制了，但是还有个问题会让我们困惑。A 进程想要 B 进程中某个对象（object）是如何实现的呢？毕竟它们分属不同的进程，A 进程 没法直接使用 B 进程中的 object。

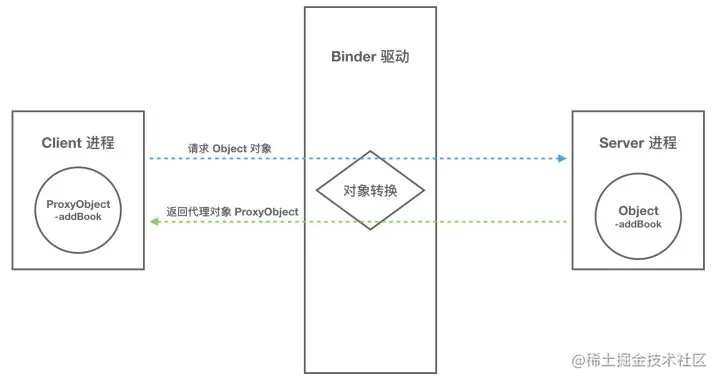

前面我们介绍过跨进程通信的过程都有 Binder 驱动的参与，因此在数据流经 Binder 驱动的时候驱动会对数据做一层转换。当 A 进程想要获取 B 进程中的 object 时，驱动并不会真的把 object 返回给 A，而是返回了一个跟 object 看起来一模一样的代理对象 objectProxy，这个 objectProxy 具有和 object 一摸一样的方法，但是这些方法并没有 B 进程中 object 对象那些方法的能力，这些方法只需要把把请求参数交给驱动即可。对于 A 进程来说和直接调用 object 中的方法是一样的。
当 Binder 驱动接收到 A 进程的消息后，发现这是个 objectProxy 就去查询自己维护的表单，一查发现这是 B 进程 object 的代理对象。于是就会去通知 B 进程调用 object 的方法，并要求 B 进程把返回结果发给自己。当驱动拿到 B 进程的返回结果后就会转发给 A 进程，一次通信就完成了。
Binder的完整定义
现在我们可以对 Binder 做个更加全面的定义了：
- 从进程间通信的角度看，Binder 是一种进程间通信的机制；
- 从 Server 进程的角度看，Binder 指的是 Server 中的 Binder 实体对象；
- 从 Client 进程的角度看，Binder 指的是对 Binder 代理对象，是 Binder 实体对象的一个远程代理
- 从传输过程的角度看，Binder 是一个可以跨进程传输的对象；Binder 驱动会对这个跨越进程边界的对象对一点点特殊处理，自动完成代理对象和本地对象之间的转换。
