kubernetes的网络通信可以分为以下几个部分：

pod内部的容器间通信（本次讲解）
pod间通信（本次讲解）
pod与service之间网络通信（下次）
kubernetes外部与service之间的网络通信（下次）

理论：

1、pod内部的容器间通信

kubernetes为每个pod分配了一个IP地址，且同一个pod内的容器共享pod的网络命名空间（包括IP地址和网络端口）

同一个pod内的所有容器之间共享端口，可直接通过【localhost+端口】来访问。

由于每个pod有单独的IP，所以不需要考虑容器端口与主机端口映射以及端口冲突问题。

2、pod间通信

pod有可能在同一个node上运行，也有可能在不同的node上运行，所有pod间的通信分为两类：同一个node的pod之间通信；不同node上的pod之间通信。

再说pod之间怎么访问的时候，先说一下pod 的IP怎么来的，和pause容器相关。

k8s调用CNI组件的流程：

kubelet先创建pause容器生成对应的netns网络命名空间
根据配置调用具体的CNI插件，可以配置成CNI插件链来进行链式调用，
当CNI插件被调用时，它根据环境变量以及命令行参数来获得网络命名空间netns、容器的网络设备等必要信息，然后执行ADD操作
CNI插件给pause容器配置正确的网络，pod中其他的容器都是用pause容器的网络

比如组件是flannel的gw-host形式：

flannel首先会创建一个cni0的网桥，

当创建pod时，k8s先在k8s.io的命名空间中创建pause容器。

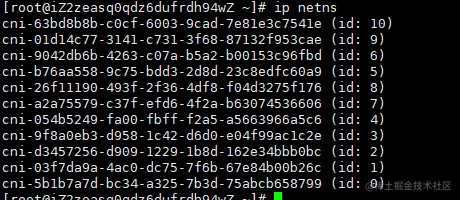

flannel去建立网络命名空间netns，虚拟网卡eth0和IP地址等信息

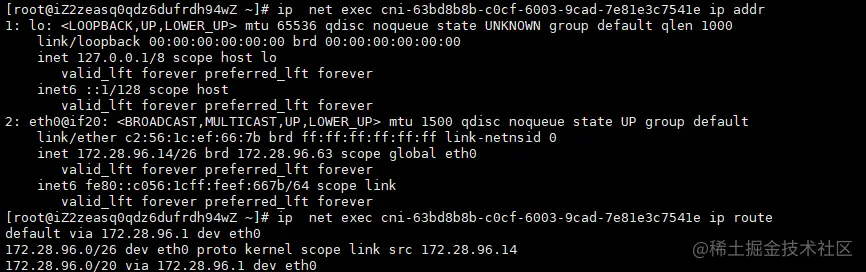

pause容器负责获取网络命名空间netns，获取虚拟网卡eth0以及IP地址，然后将pod里的容器加入到命名空间中。

pause容器起到一个协调网络的工作。

现在开始说pod和pod之间是怎么通信的

同一个node内的pod之间

不同的CNI之间可能有细微的差别。但是大体的逻辑是一致的，现在以flannel模式进行描述，方便大家理解。

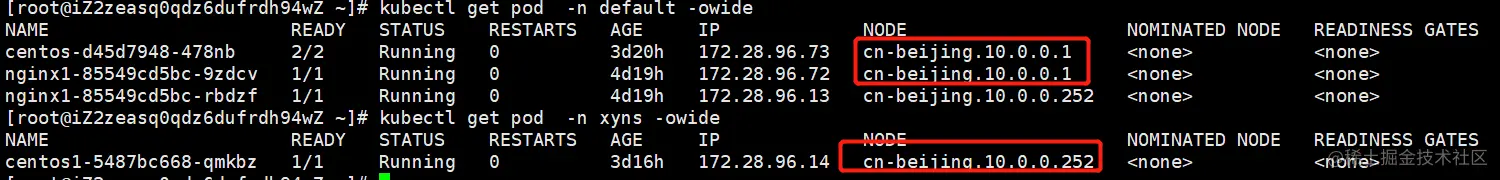

在一个node中，flannel会将node当做为一个子网看到，分配一个IP地址段。

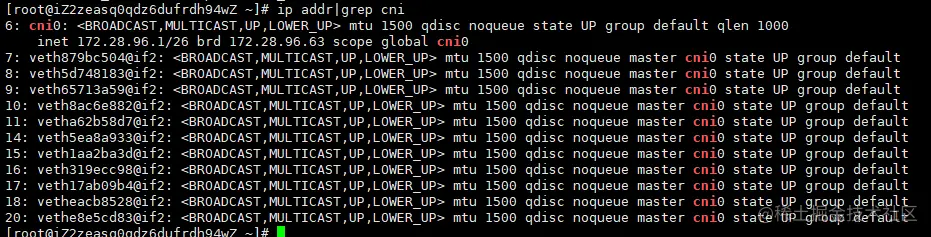

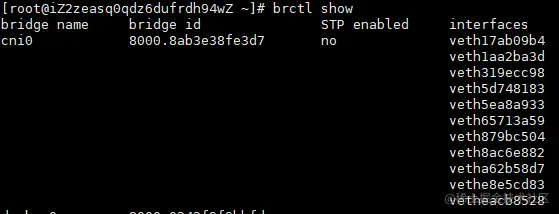

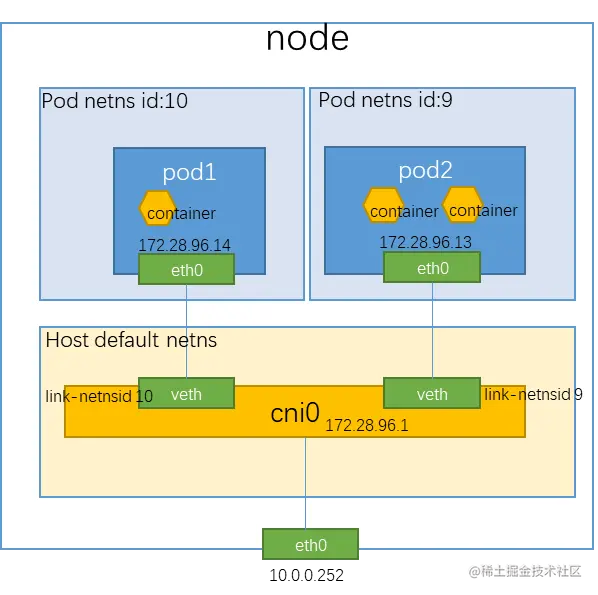

同时flannel创建一个cni0的网桥，在这个node上的所有pod都会绑定在这个网桥上，使用的linux的veth pair对进行绑定，如下图

flannel分为很多中模式，比较多的vxlan和gw-host模式，当使用vxlan模式，需要额外创建一个flannel.1的组件，用于封包解包。如果是使用gw-host，直接使用主机的路由表作为流量转发渠道。

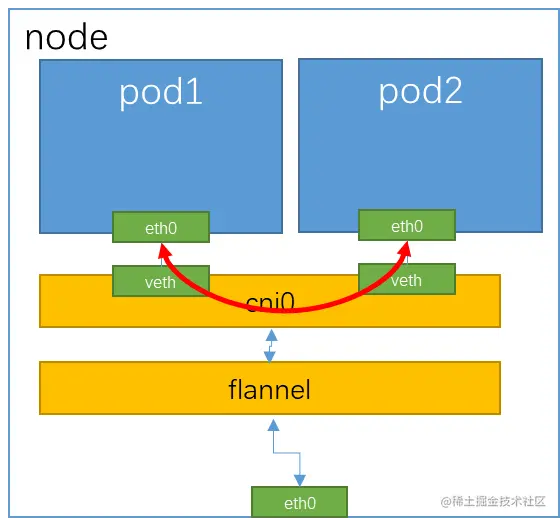

由于Pod1和Pod2都关联在同一个cni0网桥上，位于同一个网段，它们之间是能直接通信的。如图红色的线是pod1和pod2之间的流量访问：pod的网卡eth0数据包到达cni0网桥的接口veth上，泛红cni的所有veth接口，只有对的目的MAC会保留数据包，其他veth都会把数据包扔掉。

不同node上的pod之间（CNI的组件完成的是跨主机通信）

不同Node上的Pod间通信，要达到两个条件：

在整个Kubernetes集群中对Pod的IP地址分配进行规划，不能有冲突。
找到一种办法，将Pod的IP地址和所在Node的IP地址关联起来，让Pod之间可以互相访问。

根据第一个条件，需要在部署Kubernetes时，对网桥（根据CNI组件不一样，使用的网桥名称可能不同，如docker0、cni0）的IP地址进行规划，保证每一个Node上的网桥地址没有冲突。

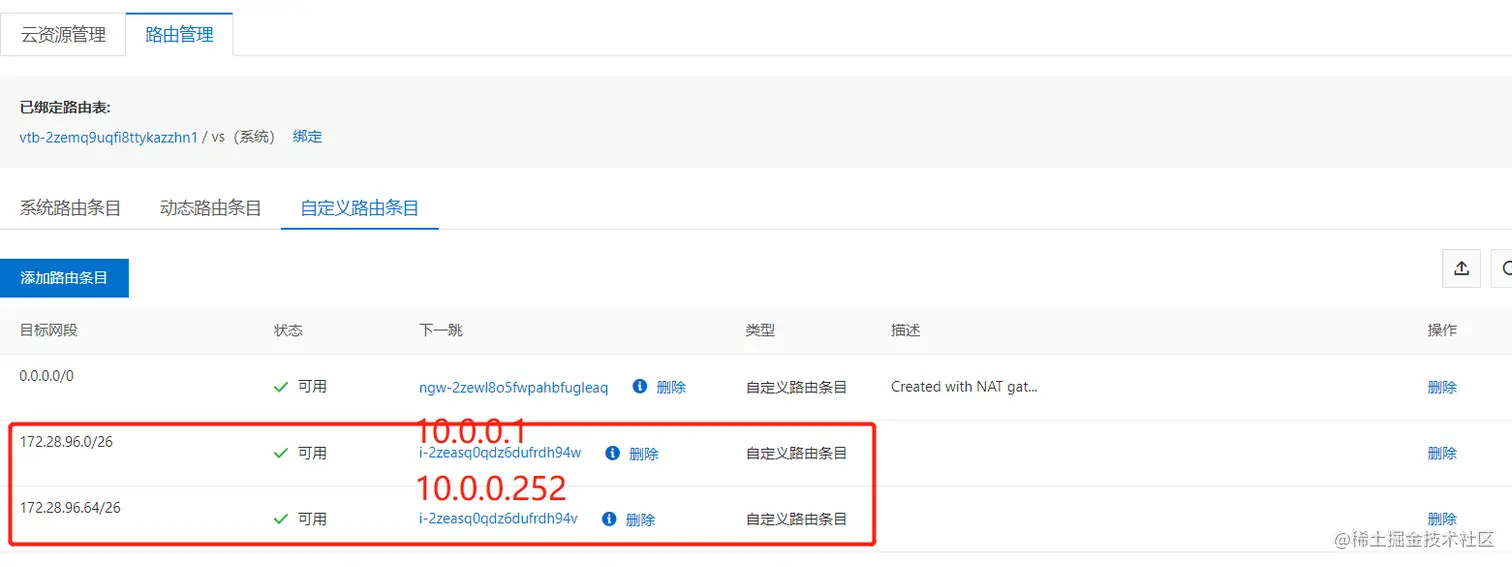

根据第二个条件，Pod中的数据在发出时，需要有一个机制能够知道对方Pod的IP地址挂载在哪个具体的Node上。也就是说先要找到Node对应的宿主机IP地址，将数据发送到宿主机的网卡上，然后在宿主机上将应用的数据转到具体的网桥上。一旦数据到达宿主机Node，则Node内部的网桥便知道如何将数据发送到Pod。

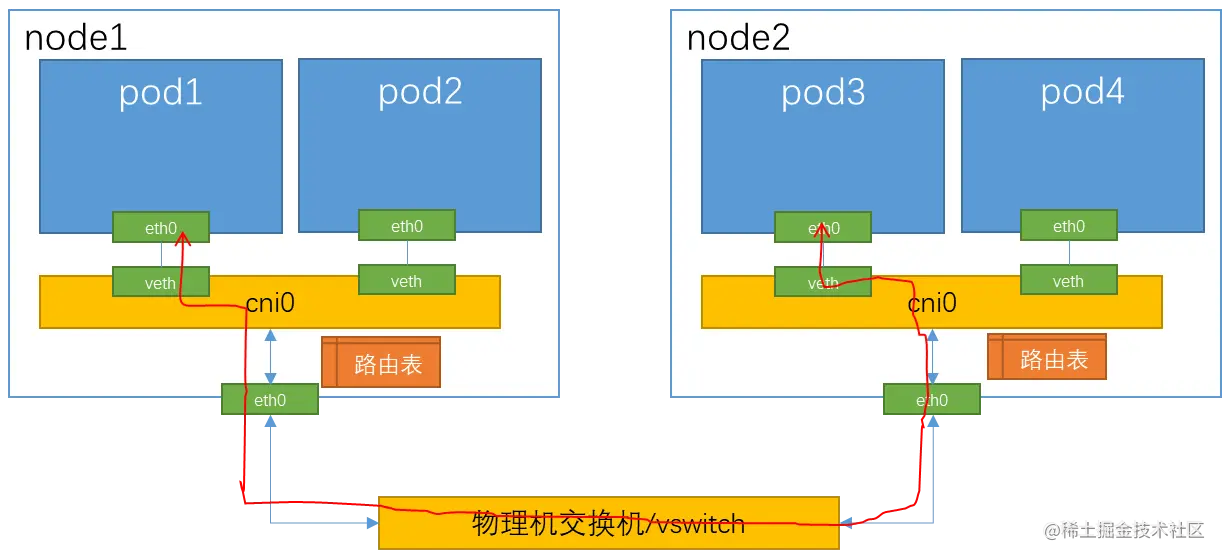

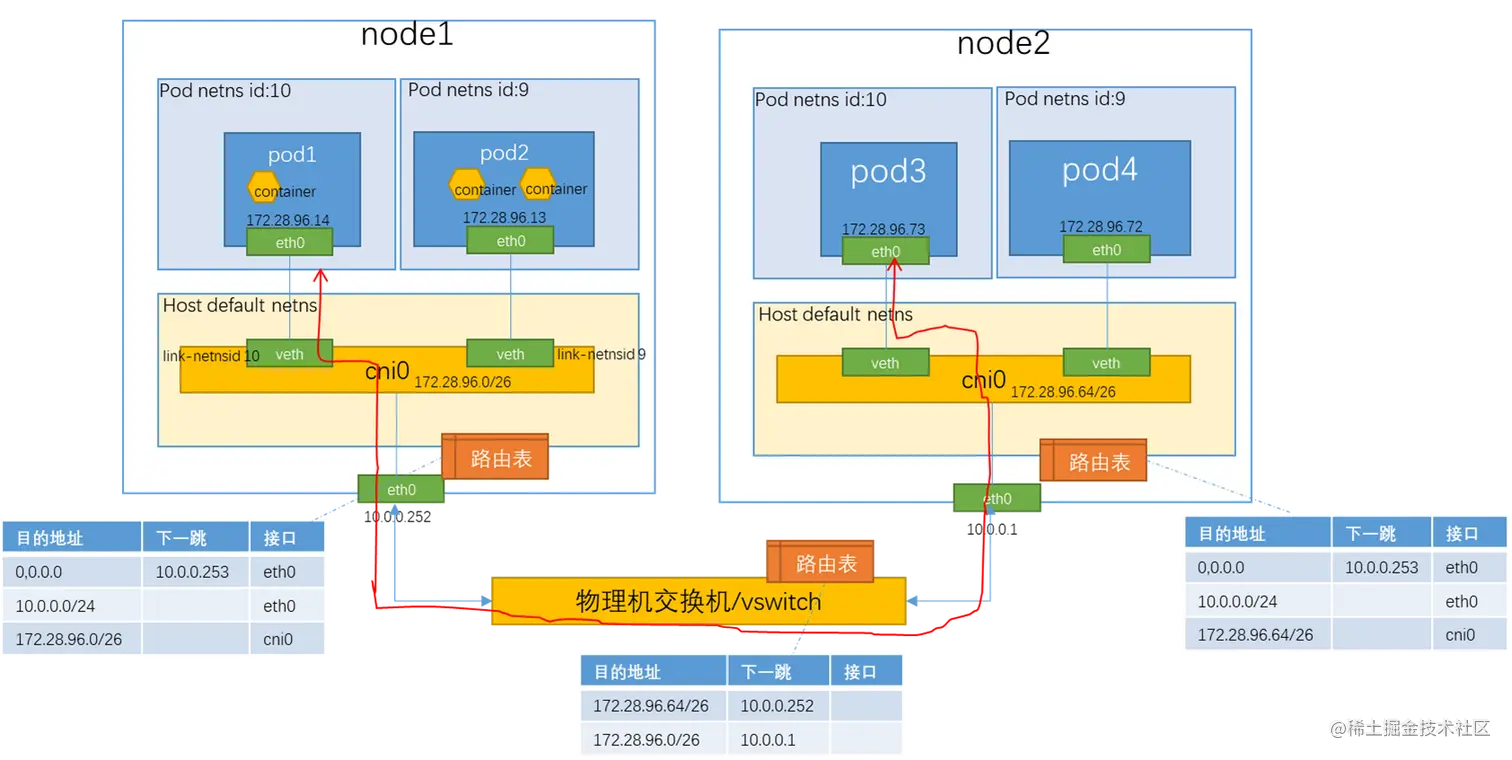

如下图，Pod1访问Pod3。首先要将数据从源Node1的eth0发送出去，找到并到达Node 2的eth0。除了部署Kubernetes和Docker，还需要额外的网络配置，甚至通过一些软件或插件来实现Kubernetes对网络的要求。之后，Pod之间才能无差别地透明通信。
