DAM模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。可采集最多4路差分模拟信号；模块采用高性能24位AD芯片，采集测量精度±0.05%。模块配置有隔离的RS232/RS485接口，方便与PC或PLC通信；可单独与PC或PLC通信，也可以与多个485模块组网使用。
DAM-80X1采用先进高效的光电+磁隔离技术，电源、通讯、信号输入三端隔离，有效保障数据采集的速度、可靠及安全。
DAM-80X1是集模拟量输入型数据采集器，配置有最多4路模拟输入通道。模块采用高性能24位AD芯片，测量精度±0.05%。模块具有低温飘，线性度高，一致性好；使用方便等特点；适用于采集工业现场的各种电压/电流信号，为现场数据采集提供一种稳定且低成本的采集产品。
产品特性:
◆ARM嵌入式实时操作系统 | ||||
◆模拟输入通道：最多4路差分 | ||||
◆模拟输入信号范围： | ±20mA， | ±100mV， | ||
±1V， | ±2.5V， | ±5V， | ±10V | |
◆AD转换分辨率： 24位 | ||||
◆测量精度：±0.05%（典型值） | ||||
◆转换速率：20次/秒（全通道） | ||||
◆宽供电范围：DC 9～30V | ||||
◆地址/波特率可由用户配置 | ||||
◆支持Modbus RTU协议及自定义ASCII协议 | ||||
◆支持模块主动发送数据模式 | ||||
◆±15KV ESD保护 | ||||
◆三端隔离耐压：电源/通信/模拟输入之间≥1500V AC | ||||
◆工作温度范围：-40℃～80℃ | ||||
◆工业级ABS阻燃外壳，标准DIN35导轨 | ||||
功能配置◆ | ||||
模块型号 | 8021 | 8041 | 8082 |
AD(24bit) | 2路 | 4路 | 8路 |
RS232 | 支持 | 支持 | 支持 |
RS485 | 支持 | 支持 | 支持 |

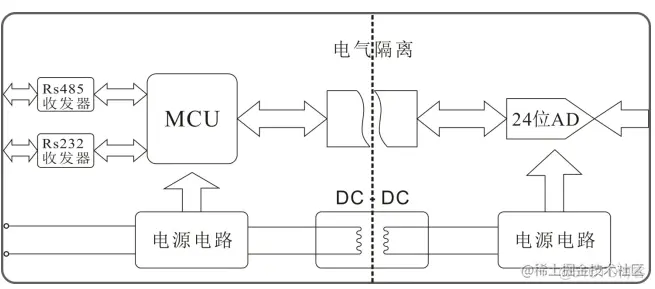

模块工作原理图
输入输出隔离
产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。
浪涌保护
模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。
模拟量输入接线

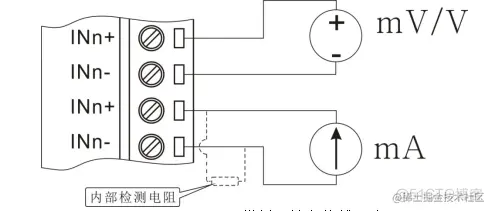

DAM-80X1模拟量输入接线示意图
DAM-8021与DAM-8041模拟输入为差分输入，每个模拟输入通道都有两个接线端口，分别为模拟输入正（INn+）与模拟输入负（INn-）。
通信接口
DAM-80X1配置有1路RS232与1路RS485，RS232可以直接与电脑连接，RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接
RS232连接

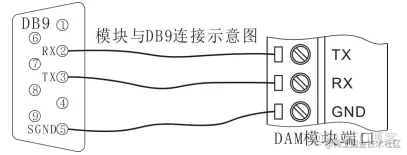

DAM系统模块RS232接口为标准RS232接口，符合相关规范，如图所示，串口的2脚连接DAM模块的TX，串口的3脚连接DAM模块的RX，串口的5脚连接DAM模块的232GND
DAM -80X1模块通信模式通常为主从模式（一问一答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。
DAM -80X1也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。
通信地址
DAM -80X1模块通信地址范围为01～FF(1～255)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。
通信速率
DAM -80X1模块RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块出厂默认波特率为9600bps，模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见配置说明
通信协议
DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如配置地址（0x01～0xFF）、波特率。
Modbus-RTU协议
模块支持工业标准Modbus RTU协议，可以工作于Modbus从站状态。可以实现与多种品牌的PLC、触摸屏、工控机及PC进行通信。
