前端浏览器渲染原理

1. 浏览器渲染过程

浏览器渲染页面的整个过程可以分为以下几个步骤：

  1. 解析HTML生成DOM树
  2. 解析CSS生成CSSOM树
  3. 将DOM树和CSSOM树合并生成渲染树
  4. 布局计算
  5. 绘制到屏幕

2. DOM树构建

浏览器会将HTML文档解析成一个由DOM元素组成的树形结构，即DOM树。解析过程中，遇到script标签会阻塞DOM树的构建，直到脚本执行完毕。


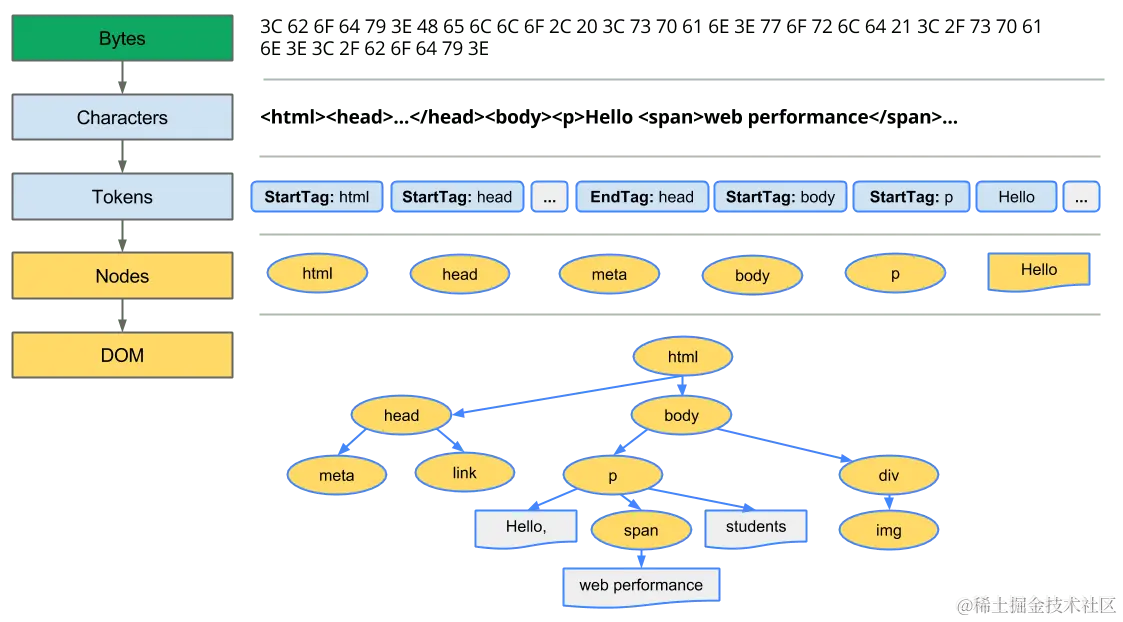

  • 转换： 浏览器从磁盘或网络读取HTML的原始字节，并根据文件的指定编码（例如 UTF-8）将它们转换成字符串。在网络中传输的内容其实都是 0 和 1 这些字节数据。当浏览器接收到这些字节数据以后，它会将这些字节数据转换为字符串，也就是我们写的代码。
  • 令牌化： 将字符串转换成Token，例如：<html>、<body>等。Token中会标识出当前Token是“开始标签”或是“结束标签”亦或是“文本”等信息
  • 词法分析： 发出的令牌转换成定义其属性和规则的“对象”
  • DOM构建： 由于 HTML 标记定义不同标记之间的关系（一些标记包含在其他标记内），创建的对象链接在一个树数据结构内，此结构也会捕获原始标记中定义的父项-子项关系：HTML 对象是 body 对象的父项，body 是 paragraph 对象的父项，依此类推。

3. CSSOM树构建

与处理 HTML 时一样，我们需要将收到的 CSS 规则转换成某种浏览器能够理解和处理的东西。因此，我们会重复 HTML 过程，不过是为 CSS 而不是 HTML：

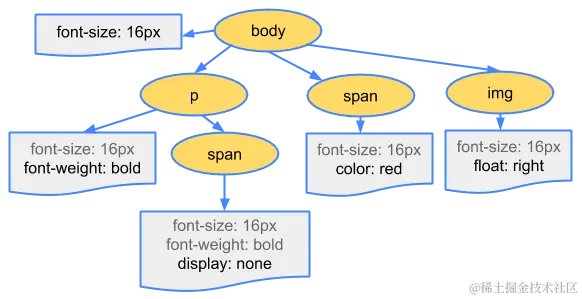

CSS 字节转换成字符，接着转换成令牌和节点，最后链接到一个称为“CSS 对象模型”(CSSOM) 的树结构内


浏览器解析css过程是阻塞的，浏览器需要解析完所有的css才会使用css样式(和浏览器的回流重绘一样)

CSS它只显示了我们决定在样式表中替换的样式。每个浏览器都提供一组默认样式（也称为User Agent 样式），即我们不提供任何自定义样式时所看到的样式，我们的样式只是替换这些默认样式（例如默认 IE 样式）

3.1 CSS 的层叠性

层叠性 该层叠将获取给定元素上给定属性的声明值的无序列表，按声明的优先级对它们进行排序，并输出单个层叠值。

当多个相互冲突的CSS声明应用于同一个元素时，CSS层叠算法会根据一定的机制，从最高权重到最低权重的顺序列出著作权归作者所有，具体如下：

来源和重要性 -> 选择器权重 -> 出现的顺序 -> 初始和继承属性（默认值）

3.2 CSS的继承性

继承性 当元素的一个继承属性没有指定值时，则取父元素的同属性的计算值。只有文档根元素取该属性的概述中给定的初始值

color、 text-开头的、line-开头的、font-开头的样式可以被继承

4. 渲染树构建

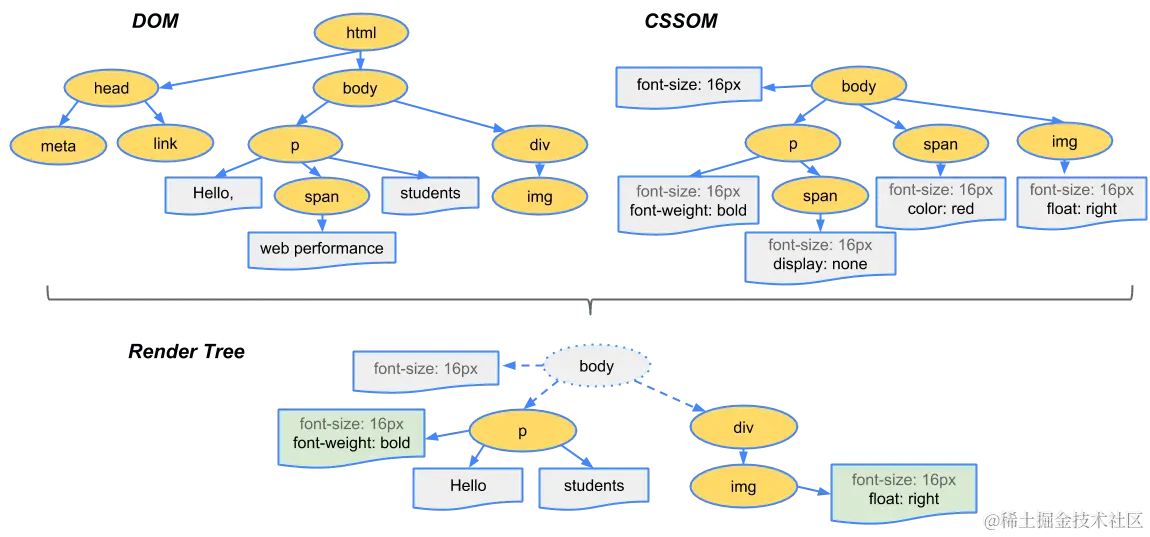

浏览器将 DOM 和 CSSOM 合并成一个“渲染树”，网罗网页上所有可见的 DOM 内容，以及每个节点的所有 CSSOM 样式信息


为构建渲染树，浏览器大体上完成了下列工作：

  1. 从 DOM 树的根节点开始遍历每个可见节点

    • 某些节点不可见（例如脚本标记、元标记等），因为它们不会体现在渲染输出中，所以会被忽略。
    • 某些节点通过 CSS 隐藏，因此在渲染树中也会被忽略，例如，上例中的 span 节点不会出现在渲染树中，因为有一个显式规则在该节点上设置了“display: none”属性

  2. 对于每个可见节点，为其找到适配的 CSSOM 规则并应用它们

  3. 发射可见节点，连同其内容和计算的样式

请注意 visibility: hidden 与 display: none 是不一样的。前者隐藏元素，但元素仍占据着布局空间（即将其渲染成一个空框），而后者 (display: none) 将元素从渲染树中完全移除，元素既不可见，也不是布局的组成部分

5. 渲染树布局

布局阶段会从渲染树的根节点开始遍历，然后确定每个节点对象在页面上的确切大小与位置，布局阶段的输出是一个盒子模型，它会精确地捕获每个元素在屏幕内的确切位置与大小

5.1 分层

因为页面中有很多复杂的效果，如一些复杂的 3D 变换、页面滚动，或者使用 z-indexing 做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树

  1. 拥有层叠上下文属性的元素会被提升为单独的一层

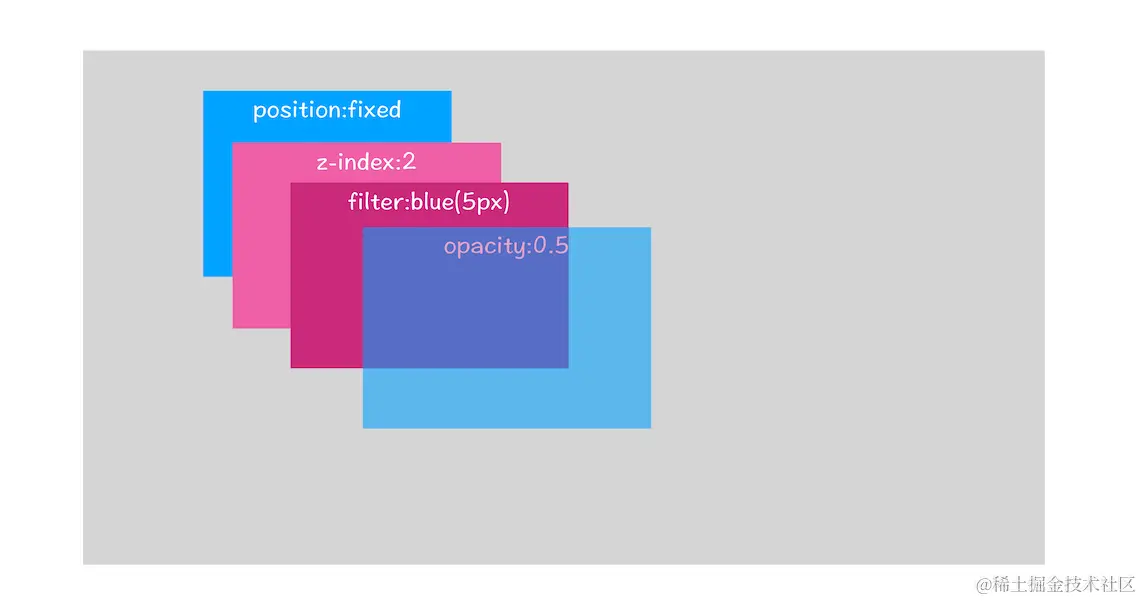

    从图中可以看出，明确定位属性的元素、定义透明属性的元素、使用 CSS 滤镜的元素等，都拥有层叠上下文属性

  2. 需要剪裁（clip）的地方也会被创建为图层 需要剪裁也就是说容器内容不足以显示页面内容，出现了滚动条，渲染引擎会为这部分单独创建一个层

6. 渲染树绘制

在绘制阶段，遍历渲染树，调用渲染器的paint()方法在屏幕上显示其内容。渲染树的绘制工作是由浏览器的UI后端组件完成的。

在完成图层树的构建之后，渲染引擎会对图层树中的每个图层进行绘制

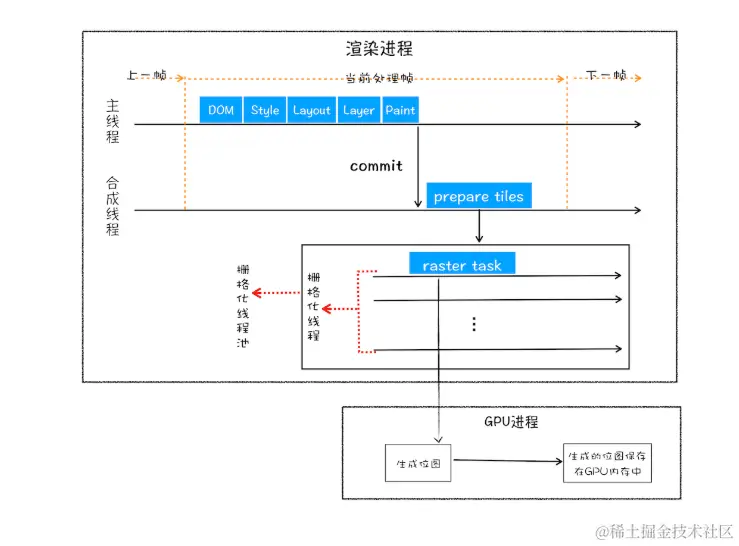

6.1 栅格化(raster)

要明白栅格化，先要理解什么是图块和位图。

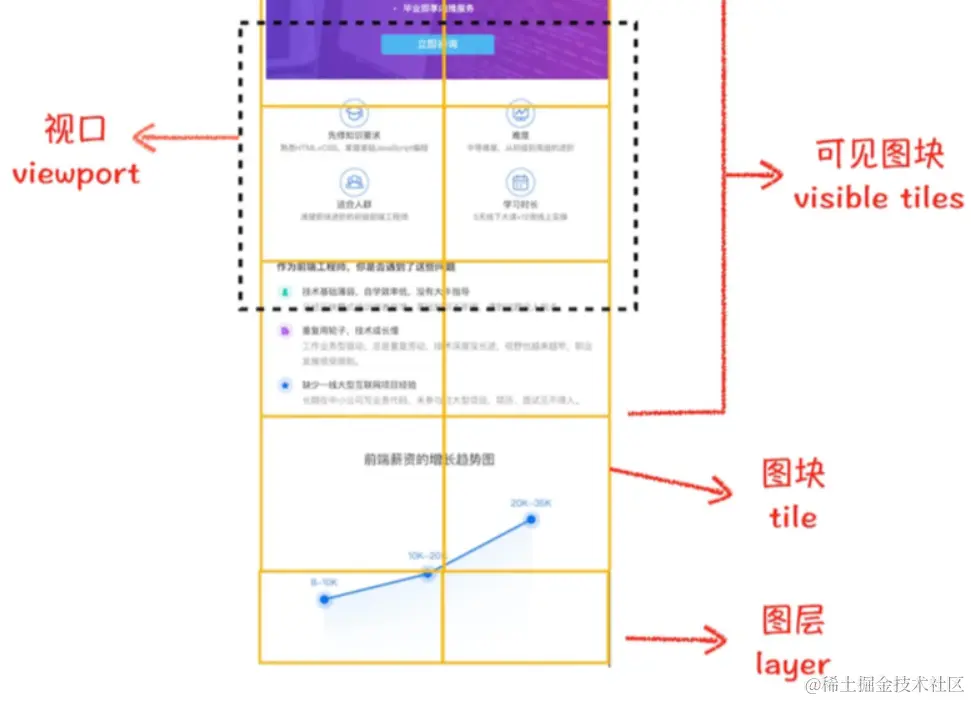

图块(tile) 图块是渲染进程即浏览器内核当中的合成线程将图层划分为大小512x512或者256x256的区块



位图 位图是栅格化的过程：合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的，将图块转换为位图。

6.2 合成和显示

一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——“DrawQuad”，然后将该命令提交给浏览器进程

浏览器进程里面有一个叫 viz 的组件，用来接收合成线程发过来的 DrawQuad 命令，然后根据 DrawQuad 命令，将其页面内容绘制到内存中，最后再将内存显示在屏幕上

7. 渲染流水线总结

从HTML到DOM、样式计算、布局、图层、绘制、光栅化、合成和显示。下面一张图是总结下这整个渲染流程


  1. 渲染进程将HTML内容转换为能够读懂的DOM树结构。
  2. 渲染引擎将CSS样式表转化为浏览器可以理解的styleSheets，计算出DOM节点的样式。
  3. 创建布局树，并计算元素的布局信息。
  4. 对布局树进行分层，并生成分层树。
  5. 为每个图层生成绘制列表，并将其提交到合成线程。
  6. 合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图。
  7. 合成线程发送绘制图块命令DrawQuad给浏览器进程。
  8. 浏览器进程根据DrawQuad消息生成页面，并显示到显示器上。

8. 回流与重绘

8.1 回流/重排（Reflow）

意味着元件的几何尺寸变了，我们需要重新验证并计算Render Tree。是Render Tree的一部分或全部发生了变化。这就是Reflow，或是Layout

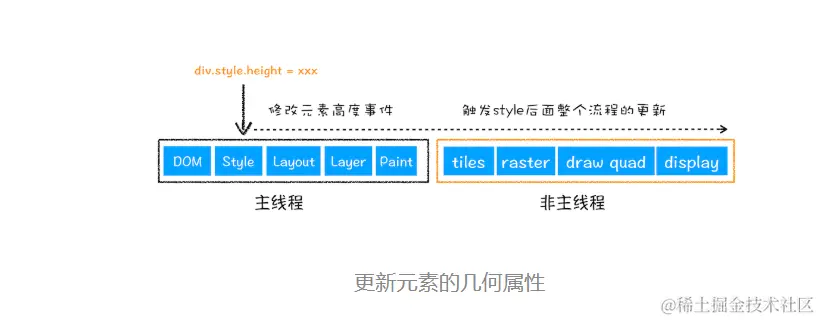

从上图可以看出，如果你通过 JavaScript 或者 CSS 修改元素的几何位置属性，例如改变元素的宽度、高度等，那么浏览器会触发重新布局，解析之后的一系列子阶段，这个过程就叫重排。无疑，重排需要更新完整的渲染流水线，所以开销也是最大的。

8.2 常见引起回流/重排属性的方法

  • 页面首次渲染
  • 浏览器窗口大小发生改变
  • 元素尺寸或位置发生改变
  • 元素内容变化（文字数量或图片大小等）
  • 元素字体大小变化
  • 添加或删除可见的DOM元素
  • 激活CSS伪类（如:hover）

具体内容如下

  • width/height
  • margin/padding/border
  • display/position/overflow
  • clientWidth/clientHeight
  • clientTop/clientLeft
  • offsetWidth/offsetHeight
  • offsetTop/offsetLeft
  • scrollWidth/scrollHeight
  • scrollTop/scrollLeft
  • scrollIntoView()
  • scrollTo()
  • getComputedStyle()
  • getBoundingClientRect()
  • scrollIntoViewIfNeeded()

8.3 重绘/重绘（Repaint）

当一个元素的外观发生改变，但没有改变布局，重新把元素外观绘制出来的过程，叫做重绘

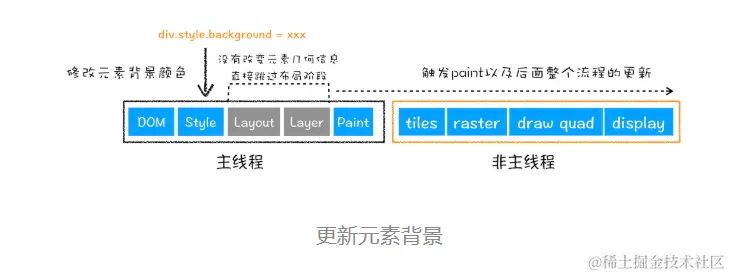

从图中可以看出，如果修改了元素的背景颜色，那么布局阶段将不会被执行，因为并没有引起几何位置的变换，所以就直接进入了绘制阶段，然后执行之后的一系列子阶段，这个过程就叫重绘。相较于重排操作，重绘省去了布局和分层阶段，所以执行效率会比重排操作要高一些。

常见引起重绘属性的方法

  • visibility
  • color
  • border-style/border-radius
  • background/background-image/background-position/background-repeat/background-size
  • text-decoration
  • outline-color/outline/outline-style/outline-width
  • box-shadow

8.4 回流与重绘的关系

回流必定会引起重绘，而重绘不一定会引起回流。

8.5 浏览器的渲染队列

当我们修改了元素的几何属性，导致浏览器触发重排或重绘时。它会把该操作放进渲染队列，等到队列中的操作到了一定的数量或者到了一定的时间间隔时，浏览器就会批量执行这些操作

强制刷新队列 因为队列中，可能会有影响到这些值的操作，为了给我们最精确的值，浏览器会立即重排+重绘

强制刷新队列的style样式请求： offsetTop、offsetLeft、offsetWidth、offsetHeight、 scrollTop、scrollLeft、scrollWidth、scrollHeight clientTop、clientLeft、clientWidth、clientHeight getComputedStyle()， 或者 IE的 currentStyle

我们在开发中，应该谨慎的使用这些style请求，注意上下文关系，避免一行代码一个重排，这对性能是个巨大的消耗

8.6 优化策略

8.6.1 分离读写操作
// bad 4次重排+重绘
div.style.left = '10px';
console.log(div.offsetLeft);
div.style.top = '10px';
console.log(div.offsetTop);
// good 一次重排
div.style.left = '10px';
div.style.top = '10px';
console.log(div.offsetLeft);
console.log(div.offsetTop);
8.6.2 样式集中改变
// bad
const left = 10;
const top = 10;
el.style.left = `${left }px`;
el.style.top = `${top }px`;
// good
el.className += 'className';
// good
el.style.cssText += `; left: ${ left }px; top: ${ top }px;`;
8.6.3 离线改变dom
  • 隐藏要操作的dom

在要操作dom之前，通过display隐藏dom，当操作完成之后，才将元素的display属性为可见，因为不可见的元素不会触发重排和重绘

  • 将原始元素拷贝到一个脱离文档的节点中，修改节点后，再替换原始的元素
const ul = document.getElementById('list');
const clone = ul.cloneNode(true);
appendDataToElement(clone, data);
ul.parentNode.replaceChild(clone, ul);
8.6.4 避免触发同步布局事件

当我们访问元素的一些属性的时候，会导致浏览器强制清空队列，强制刷新队列，所以避免使用这些属性

8.6.5 对于复杂动画效果，使用绝对定位让其脱离文档流

对于复杂动画效果，由于会经常的引起回流重绘，因此，我们可以使用绝对定位，让它脱离文档流。否则会引起父元素以及后续元素频繁的回流

8.6.6 使用transform替代position

主线程需要做的任务如下：

  • 运行Javascript
  • 计算HTML元素的CSS样式
  • layout (relayout)
  • 将页面元素绘制成一张或多张位图
  • 将位图发送给合成线程

合成线程主要任务是：

  • 利用GPU将位图绘制到屏幕上
  • 让主线程将可见的或即将可见的位图发给自己
  • 计算哪部分页面是可见的
  • 计算哪部分页面是即将可见的（当你的滚动页面的时候）
  • 在你滚动时移动部分页面

当用户滚动一个页面时，合成线程会让主线程提供最新的可见部分的页面位图。然而主线程不能及时的响应。这时合成线程不会等待，它会绘制已有的页面位图。对于没有的部分则绘制白屏。

  • transform 属性不会影响元素的布局或样式，只是改变元素的视觉呈现，例如位置、大小、旋转角度等。由于它操作的是 合成层（compositing layer） ，完全由 GPU 负责计算和渲染，因此不会触发重排或重绘。
  • transform 会使用 GPU 硬件加速，性能更好；position + top/left 会触发大量的重绘和回流，性能影响较大
  • 硬件加速的工作原理是创建一个新的复合图层，然后使用合成线程进行渲染
  • 使用GPU可以优化动画效果，但是不要滥用，会有内存问题
  • 理解强制触发硬件加速的 transform 技巧，使用对GPU友好的CSS属性
  • 使用 transform 和 opacity，实现高性能动画，减少重排和重绘。借助 GPU 渲染的合成层优化动画效果。

9. 渲染性能监控

9.1 使用Performance API

// 监控长任务
const observer = new PerformanceObserver((list) => {
  for (const entry of list.getEntries()) {
    if (entry.duration > 50) {
      console.warn('长任务:', entry);
    }
  }
});

observer.observe({ entryTypes: ['longtask'] });

// 监控首屏渲染时间
function measureFirstPaint() {
  const observer = new PerformanceObserver((list) => {
    for (const entry of list.getEntries()) {
      console.log(`${entry.name}: ${entry.startTime}`);
    }
  });

  observer.observe({ entryTypes: ['paint'] });
}

9.2 使用Lighthouse进行性能分析

// 在开发环境中使用Lighthouse API
const lighthouse = require('lighthouse');
const chromeLauncher = require('chrome-launcher');

async function runLighthouse(url) {
  const chrome = await chromeLauncher.launch({chromeFlags: ['--headless']});
  const options = {logLevel: 'info', output: 'html', onlyCategories: ['performance']};
  const runnerResult = await lighthouse(url, options);

  // 输出性能报告
  console.log('性能评分:', runnerResult.lhr.categories.performance.score);

  await chrome.kill();
}
