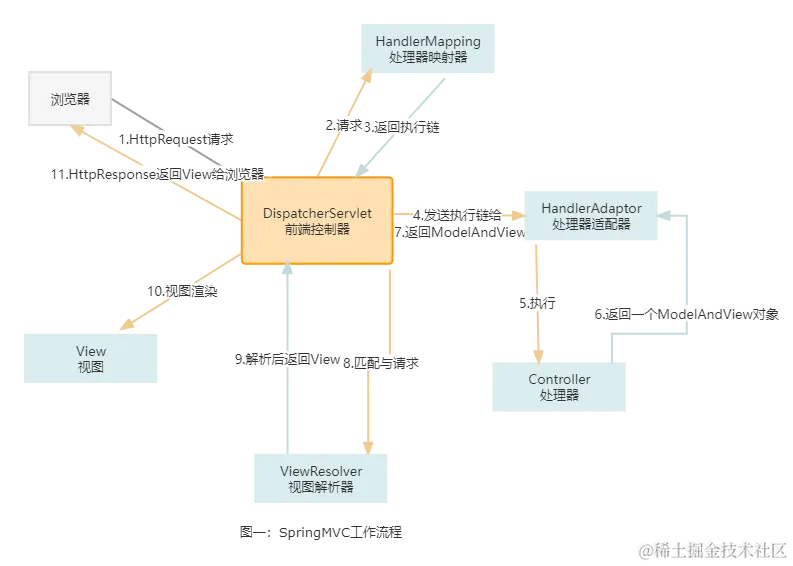

用户通过浏览器发起 HttpRequest 请求到前端控制器 (DispatcherServlet)
-
DispatcherServlet 将用户请求发送给处理器映射器 (HandlerMapping)
-
处理器映射器 (HandlerMapping)会根据请求，找到负责处理该请求的处理器，并将其封装为处理器执行链 返回 (HandlerExecutionChain) 给 DispatcherServlet
-
DispatcherServlet 会根据 处理器执行链 中的处理器，找到能够执行该处理器的处理器适配器(HandlerAdaptor)
-
处理器适配器 (HandlerAdaptoer) 会调用对应的具体的 Controller
-
Controller 将处理结果及要跳转的视图封装到一个对象 ModelAndView 中并将其返回给处理器适配器 (HandlerAdaptor)
-
HandlerAdaptor 直接将 ModelAndView 交给 DispatcherServlet ，至此，业务处理完毕
-
DisptcherServlet 调用 ViewResolver，将 ModelAndView 中的视图名称封装为视图对象
-
ViewResolver 将封装好的视图 (View) 对象返回给 DIspatcherServlet
-
DispatcherServlet 调用视图对象，让View进行渲染（将模型数据填充至视图中），形成响应对象 (HttpResponse)
-
前端控制器 (DispatcherServlet) 响应 (HttpResponse) 给浏览器，展示在页面上
