一、Linux防火墙概述

1.1 防火墙的分类

硬件防火墙（性能强、功能多、操作简单、不会占用业务服务器资源）
软件防火墙（作为防火墙的最后一层防护）
- iptables（centos5，6默认使用的防火墙）
- firewalld（centos7，8默认使用的防火墙）
- 第三方防火墙（非系统原生防火墙）

1.2 防火墙组件

Linux系统的防火墙：IP信息包过滤系统，他实际上由两个组件netfilter和Iiptables组成；Linux系统防火墙主要工作在网络层，针对IP数据包。体现在对包内的IP地址、端口、协议等信息的处理上。

通信四元素，五元素的概念

通信四元素：源地址；源MAC地址；目的地址；目的MAC地址
通信五元素：源地址；源MAC地址；目的地址；目的MAC地址；协议（比如tcp，udp，sctp）

netfilter与iptables的关系

netfilter：属于“内核态”（Kernel Space，又称为内核空间）的防火墙功能体系。

是内核的一部分，由一些数据包过滤表组成，这些表包含内核用来控制数据包过滤处理的规则集。

iptables：属于“用户态”（User Space，也称为用户空间）的防火墙管理体系。

是一种用来管理Linux防火墙的命令程序，它使插入、修改和删除数据包过滤表中的规则变得容易，通常位于/sbin/iptables文件下。

1.3 iptable概述

iptables是基于内核的防火墙，其中内置了raw、mangle、nat和filter一共四个规则表。表中所有规则配置后，立即生效，不需要重启服务。

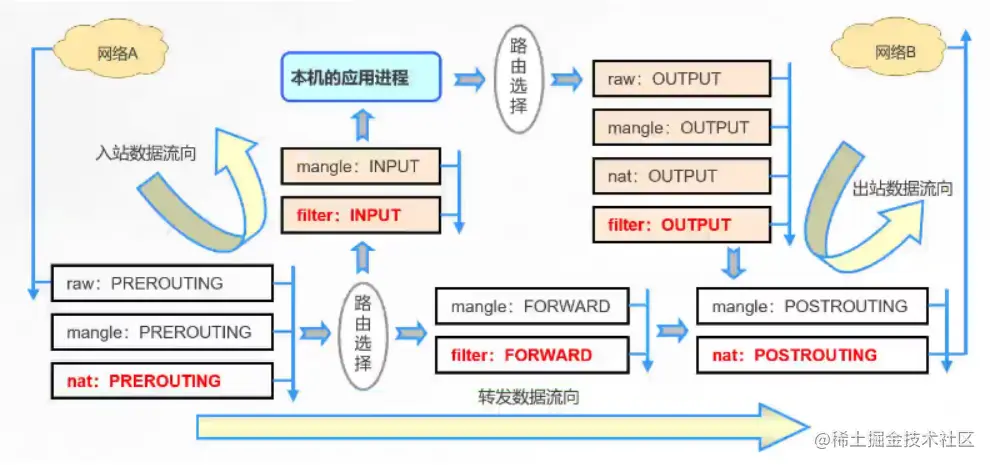

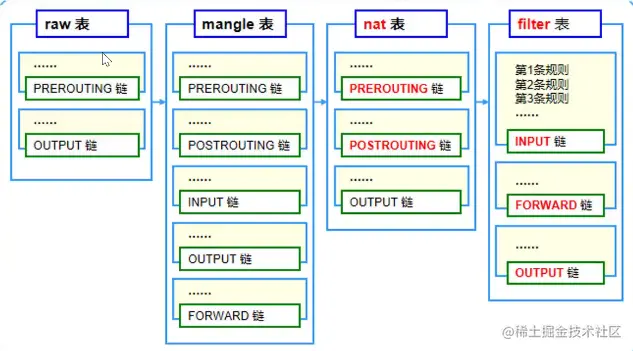

iptables默认的表、链结构示意图如下：

iptables由四表五链组成

规则表的作用：容纳各种规则链

规则链的作用：容纳各种防火墙规则

总结：表中含有链，链中含有规则

iptable的四类规则表

规则表	作用
raw表	确定是否对该数据包进行状态跟踪。包含两个规则链：OUTPUT、PREROUTING。
mangle表	修改数据包内容，用来做流量整形的，给数据包设置标记。包含五个规则链：INPUT、OUTPUT、FORWARD、PREROUTING、POSTROUTING。
nat表	负责网络地址转换，用来修改数据包中的源、目标IP地址或端口。包含三个规则链：OUTPUT、PREROUTING、POSTROUTING。
filter表	负责过滤数据包，确定是否放行该数据包（过滤）。包含三个规则链，INPUT、FORWARD、POSTROUTING。

数据包到达防火墙时，规则表之间的优先顺序：

raw>mangle>nat>filter

在iptables的四个规则表中，mangle表和raw表的应用相对较少

iptable的五类规则链

规则链	作用
INPUT	处理入站数据包，匹配目标IP为本机的数据包。
OUTPUT	处理出站数据包，一般不在此链上做配置
FORWARD	处理转发数据包，匹配流经本机的数据包
PREROUTING	在进行路由转发数据前处理数据包，用来修改目的地址，用来做DNAT。相当于把内外服务器的IP和端口映射到路由器的外网IP和端口上。
POSTROUTING	在进行路由转发数据后处理数据包，用来修改源地址，用来做SNAT。相当于内网通过路由器NAT转换功能实现内网主机通过一共公网IP地址上网。

1.4 规则链之间的匹配顺序

主机型防火墙：

入站数据（来自外界的数据包，并且，目标地址是防火墙本机）：PREROUTING -->INPUT-->OUTROUTING
出站数据（从防火墙本机向外部地址发送的数据包）：PREROUTING-->FORWARD-->POSTROUTING

网络下防火墙：

转发数据（需要警告防火墙转发的数据包）

如上图所示，入站数据包如果目的地为本机IP（即本机收到数据包进行回包）：

数据包按照规则表顺序，匹配每个拥有PREROUTING规则链的规则表，查看是否有相关规则可以放行数据包，存在则直接放行，没有则按照顺序查询下一个规则表（即在路由选择前处理数据包，查看是否需要修改数据包的目的IP进行转发）
若数据包的目的IP为本机IP数据包则会按照默认规则表filter转发到INPUT规则链，任何进程都会收到它。本机上运行的程序可以发送数据包，这些数据包经过OUTPUT链，然后返回给发送方。

如果入站数据的目的地非本机IP（即路由接收数据包后进行转发数据）：

入站数据包在通过PREROUTING链后，发现入站数据包的目的IP属于非本机的数据包，经过路由选择会转发到FORWARD链，在规则中查找是否有转发该数据的规则链，如果没有则丢弃，如果存在相关规则，则将数据包交给PSTROUTING链，进行数据包的源地址修改为本机的IP发送，最后将数据包发送给目的IP地址。

总结

PREROUTING链中主要是设置修改数据包目的地IP的策略规则
INPUT链、FORWARD链、OUTPUT链都是设置判断数据包是否放行的策略规则
POSTROUTING链是设置修改数据包源地址IP的策略规则

规则链的匹配顺序：

自上向下按顺序依次进行检查，找到相关匹配的规则后停止后续匹配（LOG策略除外，LOG表示记录相关日志）
若在该链中找不到相匹配的规则，则按照盖帘的默认策略进行处理（未修改的情况下，默认策略为允许放行）

二、iptables的配置

2.1 iptables的安装

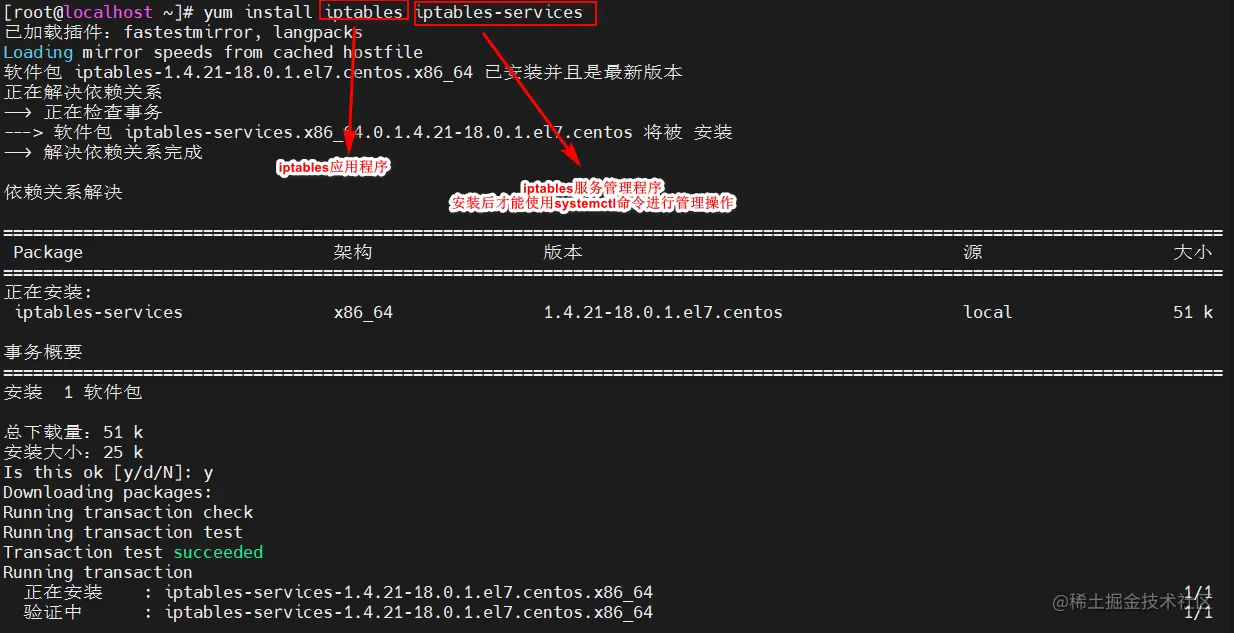

Centos 7默认使用的是firewalld防火墙，没有安装iptables，我们如果想要使用iptables防火墙功能。必须要先关闭firewalld防火墙，再安装iptables。

2.2 iptables配置方法

iptables配置方法有以下两种：

使用iptables命令行（主要使用的配置方式）
system-config-firewall(图形化界面的管理命令，该命令Centos 7中未安装无法执行，Centos 6系统中可以直接使用）

2.3 iptables命令行配置方法

命令格式：

iptables -t [规则表名] 管理选项 [规则链名] [匹配条件] -j [控制类型]

注意事项：

不指定表名时，默认指定filter表
不指定链名时，默认指定表内的所有链
除非需要配置的是设置链的默认策略，否则必须指定匹配条件
控制类型使用大写字母，其余均为小写

2.4 iptables常用的控制类型及作用

常用控制类型：

类型	含义
ACCEPT	允许数据包通过
DROP	直接丢弃数据包，不给出任何回应信息
REJECT	拒绝数据包通过，会给数据发送端一个响应信息
SNAT	修改数据包的源地址
DNAT	修改数据包的目的地址
MASQUERADE	伪装成一共非固定公网IP地址
LOG	在/var/log/messsage文件中记录日志信息，然后将数据包传递给下一条规则。LOG只是一种辅助动作，并没有真正处理数据包

2.4 iptables常用的管理选项及作用

常用的管理选项

选项	含义
-A	在指定链的末尾追加（--append）一条新的规则
-I	在指定链的开头插入（--insert）一条新的规则
-R	修改、替换（--replace）指定链中的某一条规则，可指定规则序号或具体内容
-P	设置指定链的默认策略（--policy）
-D	删除（--delete）指定链中的某一条规则，可指定规则序号或具体内容
-F	清空（--flush）指定链中的所有规则，若未指定链名，代表清空表中的所有链
-L	列出（--list）指定链中所有的规则，若未指定链名，则列出表中的所有链
-n	使用数字形式（--numeric）显示输出结果，如显示IP地址而不是主机名
-v	显示详细信息，包括每条规则的匹配包数量的匹配字节数
--line-numbers	查看规则时，显示规则的序号

-nL的选项使用有固定格式和先后顺序

2.5 配置iptables案例（管理规则的增删改查操作）

1. 查看规则

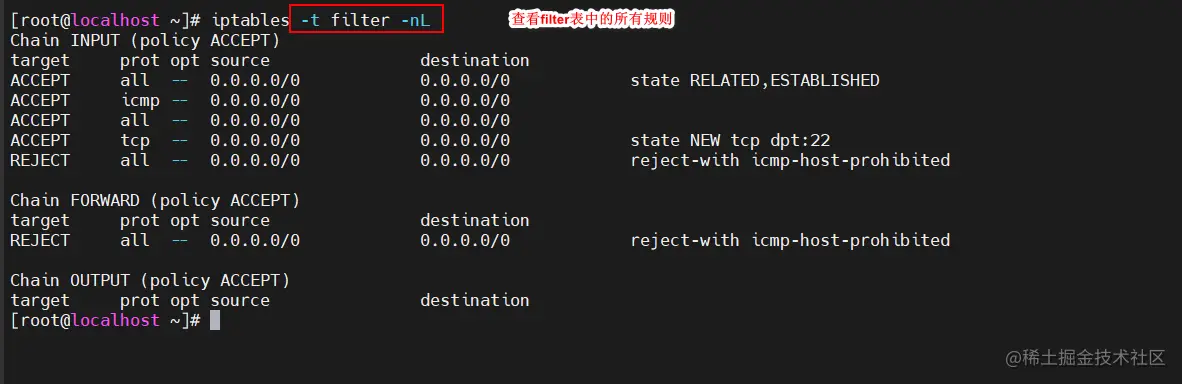

查看指定表中所有规则：

iptables -t 规则表名 -nL #-t指定表   -n不显示主机名使用数字显示即显示IP地址 L后不指定链名，即显示所有链的所有规则 nL为固定格式，使用有先后顺序

2. 添加规则

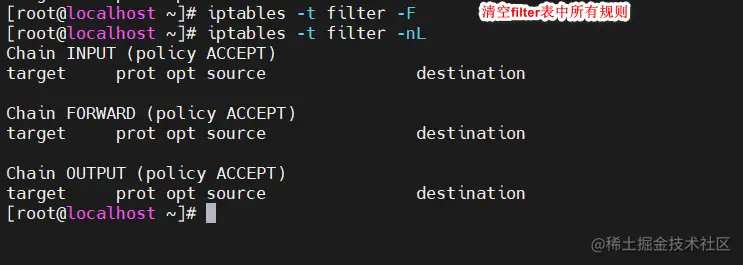

我们首先将filter表中所有规则清除如下所示：

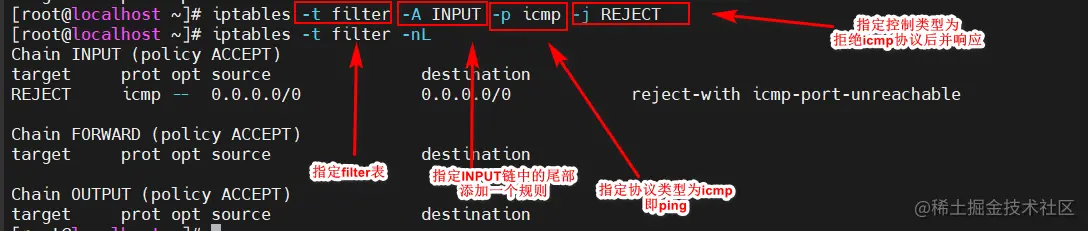

指定链尾部添加规则（即指定链下方添加）

iptables -t filter -A INPUT -p icmp -j REJECT
            #指定表  #尾部添加 #指定协议 #指定控制类型

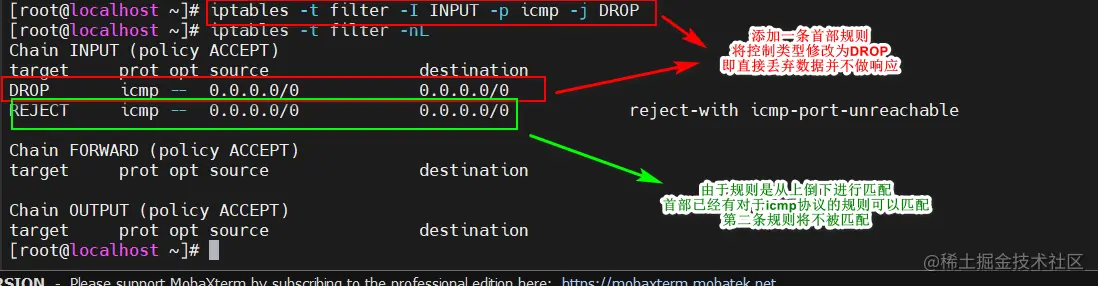

指定链首部添加规则（即指定链上方添加）

iptables -t filter -I INPUT -p icmp -j DROP
            #指定表  #首部添加 #指定协议 #指定控制类型

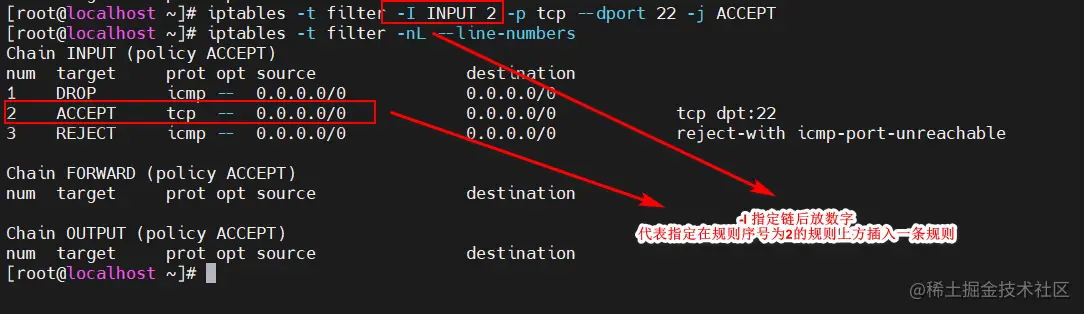

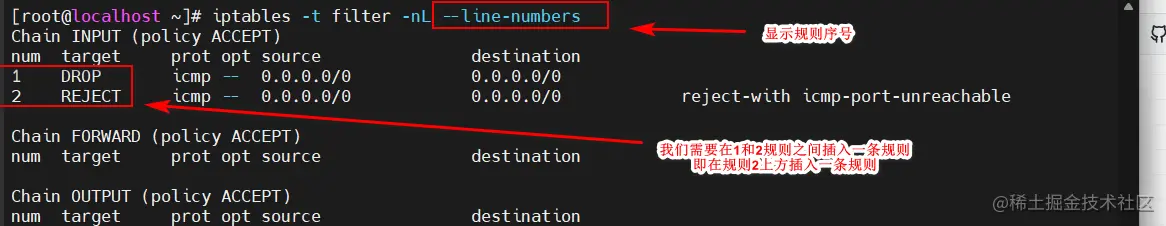

添加指定位置命令

iptables -t filter -I INPUT 2 -p tcp --dport 22 -j ACCEPT
# -t指定表
#-I INPUT 2 指定在规则序号2上方插入一条规则
#--dport 22 指定22端口

3.修改规则

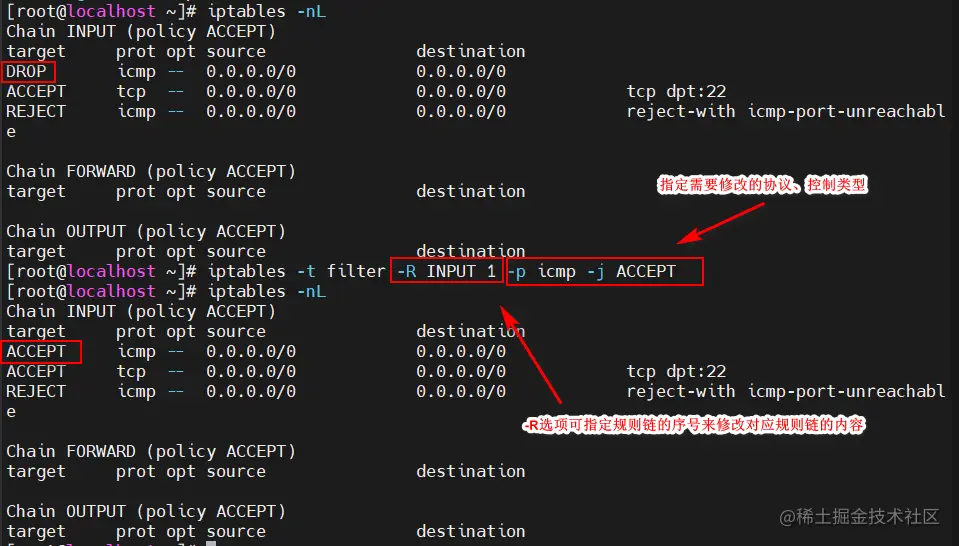

修改指定链规则

iptables -t filter -R INPUT 1 -p icmp -j ACCEPT
#-R INPUT 1 指定INPUT规则链的序号为1的规则 -R为修改选项
#-j ACCEPT  重新指定控制类型为ACCEPT

修改默认规则策略

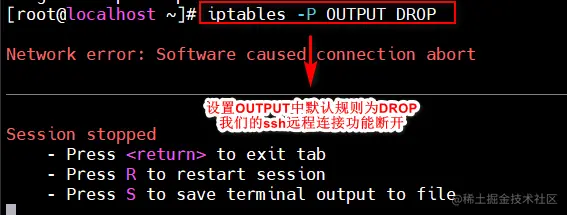

iptables -P OUTPUT DROP
# -P OUTPUT 相当于设定OUTPUT链的默认规则
# DROP 将指定链的默认规则修改为DROP，即拒绝全部

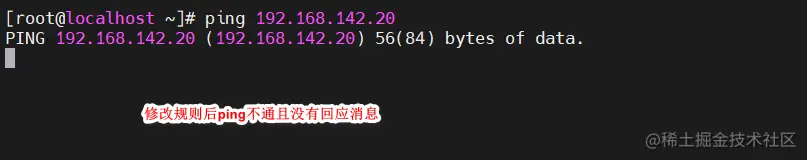

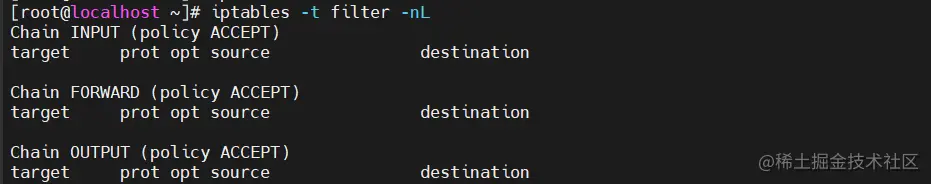

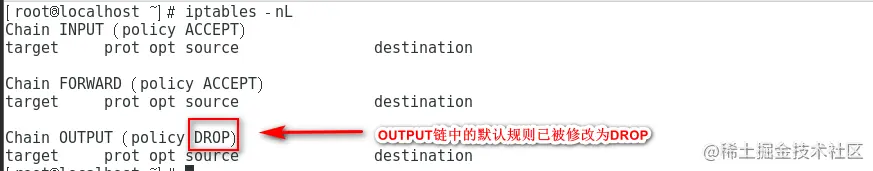

我们通过修改默认规则导致ssh远程连接断开后我们回到虚拟机查看规则状态：

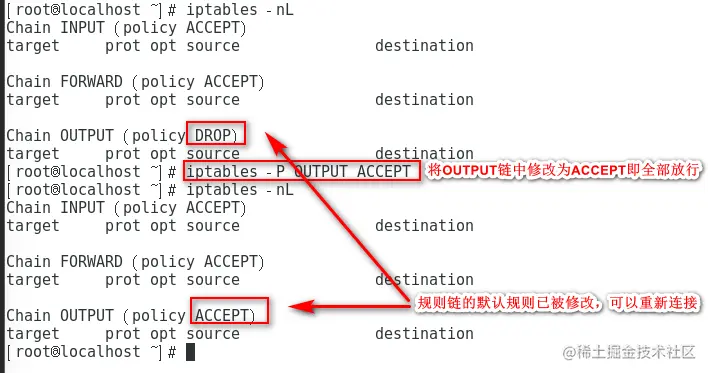

我们需要重新使用我们的ssh远程连接功能，则需要在虚拟机上做出以下操作：

由上可知，我们修改iptables中的规则时，都是临时规则并且是及时生效的，在我们设置规则前一定要确定修改规则是否会影响，我们正在启动的服务或者其他功能，如果设定出错，我们只能通过重启服务器来恢复之前的默认的规则。

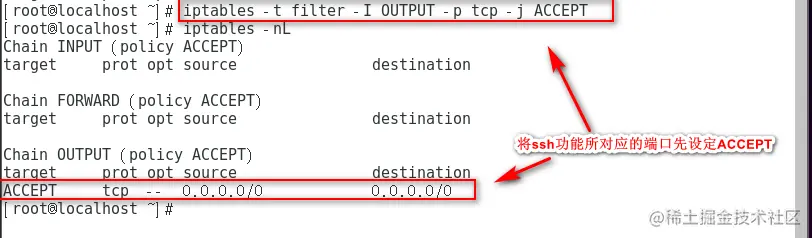

如果像上图操作，我们设立OUTPUT链的默认规则为DROP时，我们还需要使用ssh功能，我们可以先设立该规则的放行，再进行修改默认规则来避免我们日常使用中功能的中断：

总结：我们在修改默认规则时，可以先根据我们现运行的服务以及一些正在使用的功能的端口号，进行规则上的设立，以保证我们在更改默认规则后，我们的现有功能与服务仍可以正常使用。（默认策略需要在我们设置完所有规则策略后，最后再考虑修改）

4.删除规则

清空规则

ptables -t 规则表名 -F #-F 清空指定表/链中规则

清空规则注意事项

-F 选项仅仅是清空规则链中的规则，不直接影响-P设置的默认规则，默认规则需要手动进行修改
-P 选项设置DROP后，要注意是否一定需要使用-F清空所有表中的所有规则链中规则，是否可以指定相关的规则链去清空，防止默认设置中的DROP影响后续远程连接ssh等功能的使用
如果不写表格和链名，默认清空filter所有链中所有规则

删除指定规则

若规则列表中有多条相同的规则时，按内容匹配只删除的序号最小的一条
按号码匹配删除时，确保规则号码小于等于已有规则数，否则报错
按内容匹配删除时，确保规则存在，否则报错

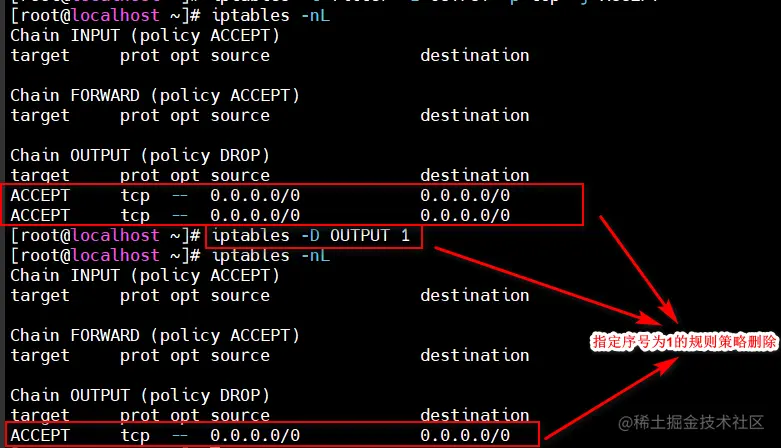

方法一：指定规则序号删除

iptables -D OUTPUT 1
# -D OUTPUT 1 指定删除OUTPUT链中序号为1的规则

方法二：指定规则内容删除（如果有2条相同内容，会删除序号小）

iptables -D OUTPUT -p tcp -j ACCEPT
# 指定OUTPUT链中，协议为tcp，控制类型为ACCEPT的规则进行删除

三、iptables规则的匹配条件

3.1 通用匹配

通用匹配是可以直接使用，不依赖于其他条件或扩展，包括网络协议、IP地址、网络接口等条件。

通用匹配的类型及格式：

协议匹配: -p 协议名

地址匹配:-g源地址、-d目的地址（地址格式可以是IP、网段、域名、空即任意地址)

接口匹配: -i入站网卡、-o出站网卡

举例：

iptables -A FORWARD ! -p icmp -j ACCEPT
# -A FORWARD 指定FORWARD链添加
# ! -p icmp   指除了icmp协议
# -j ACCEPT   指定控制类型为ACCEPT
# 整段含义：在FORWARD中除了icmp协议以外都进行放行策略
（此规则为单个规则，只解释了除了icmp协议都放行，没说明icmp协议不允许放行，
需要配合默认规则为DROP才能使其含义有效）

iptables -A INPUT -s 192.168.142.100 -j DROP
# 指定接收到源地址的IP地址为192.168.142.100的数据包后，丢弃数据包，拒绝放行（DROP）

iptables -I INPUT -i ens33 -s 192.168.142.0/24 -j DROP
# 指定入站网卡ens33收到源地址为192.168.142.0网段的地址，拒绝放行（DROP）

3.2 隐含匹配

隐含匹配是要求以特定的协议匹配作为前提，包括端口、TCP标记、ICMP类型等条件

1.端口匹配

--sport 源端口 --dport 目的端口（可以是个别端口、端口范围）

PS：--sport 与 --dport 必须配合 -p 指定协议类型使用

举例：

--sport 1000        #匹配源端口是1000的数据包
--sport 1000:2000   #匹配源端口是1000-2000的数据包
--sport :2000       #匹配源端口是2000以下的数据包
--sport 1000:       #匹配源端口是1000以上的数据包

iptables -A INPUT -p tcp --dport 20:21 -j ACCEPT
#添加指定放行tcp协议的20和21端口的规则（即开放ftp协议的数据）
#tcp20端口（传输ftp控制命令） tcp21端口（传输文件数据）

iptables -I FORWARD -d 192.168.80.0/24 -p tcp --dport 24500:24600 - j DROP
#添加指定拒绝转发目的端口为tcp协议的24500-24600端口并且是目的IP为192.168.80.0网段的数据包
#目的IP为192.168.80.0网段，但是目的端口不在此范围的数据包可以正常被转发

2.TCP标志位匹配

--tcp-flags <TCP标志位>

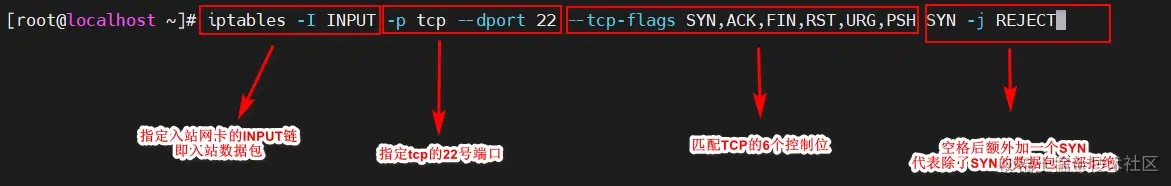

iptables -I INPUT -p tcp --dport 22 --tcp-flags SYN,ACK,FIN,RST,URG,PSH SYN -j REJECT
iptables -I OUTPUT -p tcp --dport 22 --tcp-flags SYN,ACK,FIN,RST,URG,PSH SYN,ACK -j REJECT
# tcp三次握手时的第一次握手放行SYN为1数据报文，拒绝其他包:第二次握手放行SYN,ACK为1数据报文，拒绝其他包 两条规则尾部的SYN -j REJECT ； SYN,ACK -j REJECT  分别代表除了SYN=1的报文全部拒绝；除了SYN=1与ACK=1的报文全部拒绝

3.icmp类型匹配

--icmp-type <ICMP类型> （可以是字符串或数字代码）

"Echo-Request" (代码为8)表示请求
"Echo-Reply" (代码为0)表示回显
"Destination-Unreachable" (代码为3). 表示目标不可达

关于其它可用的ICMP 协议类型，可以执行"iptables -p icmp -h”命令，查看帮助信息

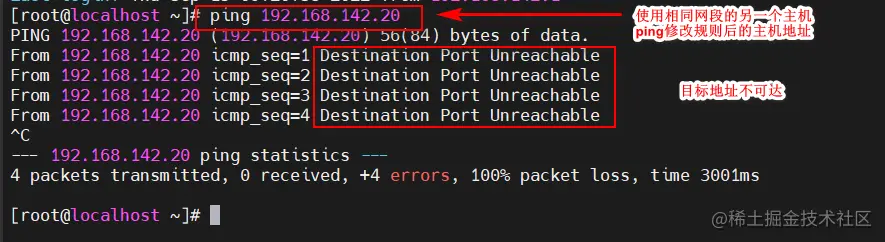

  iptables -A INPUT -p icmp --icmp-type 8 -j DROP   #禁止其它主机ping本机
  iptables -A INPUT -p icmp --icmp-type 0 -j ACCEPT #允许本机ping其它主机
  iptables -A INPUT -p icmp --icmp-type 3 -j ACCEPT #当本机ping不通其它主机时提示目标不可达（此时其它主机需要配置关于icmp协议的控制类型为REJECT）

3.3 显示匹配

显示匹配是要求以"-m <扩展模块>”的形式明确指出类型，包括多端口、MAC地址、IP范围、数据包状态等条件。

1.多端口匹配

-m multiport --sport <源端口列表>

-m multiport --dport <目的端口列表>

  iptables -A INPUT -p tcp -m multiport --dport 20:22,53,80,111 -j ACCEPT
  #接收并放行tcp的多个端口：20,21,22,53,80,111的数据包
  #20:22 即20,21,22

2.IP范围匹配

-m iprange --src-range <源IP范围>

-m iprange --dst-range <目的IP范围>

iptables -A FORWARD -p udp -m iprange --src-range 192.168.72.100-192.168.72.200 -j DROP  # 禁止转发源地址在192.168.72.100-192.168.72.200之间的udp数据包

3.MAC地址匹配

-m mac --mac-source <MAC地址>

  iptables -A FORWARD -m mac --mac-source xx:xx:xx:xx:xx:xx -j DROP
  #禁止来自某个MAC地址的数据包通过本机转发

4.状态匹配

-m state --state <连接状态>

常见的连接状态：

状态	含义
NEW	主机连接目标主机，在目标主机上看到的第一个想要连接的数据包
ESTABLISHED	主机已与目标主机进行通信，判断标准只要目标主机回应了第一个包，就进入该状态
RELATED	主机已与目标主机进行通信，目标主机发起新的连接方式，一般与ESTABLISHED配合使用
INVALID	无效的封包，比如数据破损的封包状态

举例：

iptables -I INPUT -M state --state NEW -m tcp -p tcp --dport 22 -j ACCEPT
#在接收到的第一个数据包的目的端口为tcp协议的22端口则放行通过

iptables -A INPUT -p tcp -m state --state ESTABLISHED,RELATED -j ACCEPT
#接收到状态为ESTABLISHED,RELATED（即双方主机建立连接的状态）的包则放行通过
