iptables防火墙

梅你不可的小东西
268 阅读6分钟

防火墙的分类

  • 硬件防火墙：性能强、功能多、操作简单、不会占用服务器的资源

  • 软件防护墙： 主要iptables和firewalld两大类

iptables概述

Linux 的防火墙体系主要工作在网络层，针对 TCP/IP 数据包实施过滤和限制，属于典型的包过滤防火墙（或称为网络层防火墙）。Linux 系统的防火墙体系基于内核编码实现， 具有非常稳定的性能和高效率，也因此获得广泛的应用。它实际上由两个组件netfilter和iptables组成。

netfilter和iptables的区别

  •  netfilter：指的是 Linux 内核中实现包过滤防火墙的内部结构，不以程序或文件的形式存在，属于“内核态”（Kernel Space，又称为内核空间）的防火墙功能体系。

  • iptables：指的是用来管理 Linux 防火墙的命令程序，通常位于/sbin/iptables 目录下， 属于“用户态”（User Space，又称为用户空间）的防火墙管理体系。

注 iptables是基于内核的防火墙，其中内置了raw、mangle、nat和filter四个规则表，表中所有的规则配置后，立即生效，不需要重启电脑

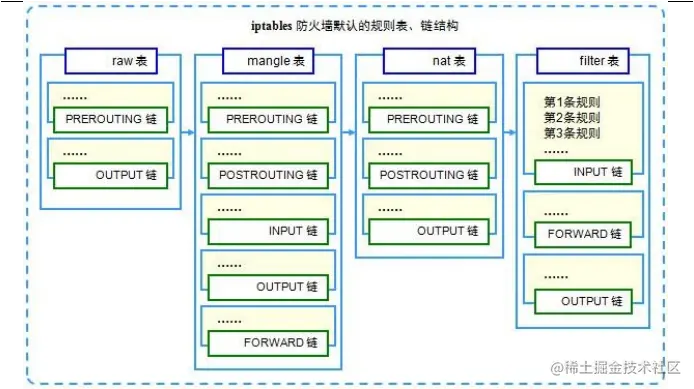

四个规则表、五个规则链

  • 规则表的作用：容纳各种规则链
  • 规则链的作用：容纳各种防火墙规则
  • 总结：表里有链、链里由规则


四个规则表

为了从规则集的功能上有所区别，iptables 管理着四个不同的规则表，其功能分别由独立的内核模块实现

  •  filter 表：filter 表用来对数据包进行过滤，根据具体的规则要求决定如何处理一个数据包。filter 表对应的内核模块为 iptable_filter，表内包含三个链，即 INPUT、FORWARD、OUTPUT。
  •  nat 表：nat（Network Address Translation，网络地址转换）表主要用来修改数据包的IP 地址、端口号等信息。nat 表对应的内核模块为 iptable_nat，表内包含三个链，即PREROUTING、POSTROUTING、OUTPUT。
  •  mangle 表：mangle 表用来修改数据包的 TOS（Type Of Service，服务类型）、TTL（Time To Live，生存周期），或者为数据包设置 Mark 标记，以实现流量整形、策略路由等高级应用。mangle 表对应的内核模块为 iptable_mangle ， 表内包含五个链， 即PREROUTING、POSTROUTING、INPUT、OUTPUT、FORWARD。
  •  raw 表：raw 表是自 1.2.9 以后版本的 iptables 新增的表，主要用来决定是否对数据包进行状态跟踪。raw 表对应的内核模块为 iptable_raw，表内包含两个链，即 OUTPUT、PREROUTING。

五个规则链

在处理各种数据包时，根据防火墙规则的不同介入时机，iptables 默认划分为五种不同的规则链

  •  INPUT 链：当收到访问防火墙本机地址的数据包（入站）时，应用此链中的规则。

  •  OUTPUT 链：当防火墙本机向外发送数据包（出站）时，应用此链中的规则。

  •  FORWARD 链：当接收到需要通过防火墙中转发送给其他地址的数据包（转发）时， 应用此链中的规则。

  •  PREROUTING 链：在对数据包做路由选择之前，应用此链中的规则。

  •  POSTROUTING 链：在对数据包做路由选择之后，应用此链中的规则。

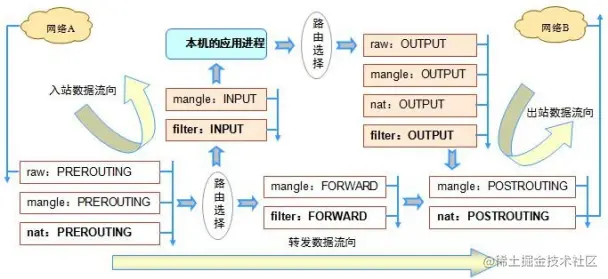

数据包过滤的匹配流程


规则表之间的顺序

raw>mangle>nat>filter

规则链中的顺序

入站

入站数据包从A网络发到B网络，首先发到防火墙，先后顺序经过有PREROUTING链的三个表（raw、mangle、nat），如果都是放通状态的会经过路由选择，然后根据目的地址一层一层往上送，经过有INPUT的两个表（mangle、filter），一直送到应用程序。

转发

目的地不是本机，数据包先从A网络过滤，经过PREROUTING链，看是否是自己的目的地址，如果是外网到内网需要用nat转换成内网IP，找到内网用户，经过FORWARD链进行过滤，允许放通的到达POSTROUING链，再把内网地址转换成公网，这样数据包才能回去；如果是内网往外网发顺序就是反过来。

出站

从本机的应用程序发出来， 经过路由选择，让路由知道从哪里发，先后顺序经过有OUTPUT链的四个表（raw、mangle、nat、filter），都放通后到达POSTROUING链的两个表（mangle、nat），如果没有什么转换地址，就出站。

iptables防火墙配置

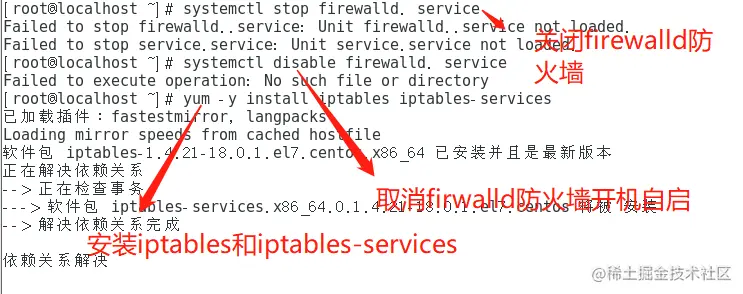

Centos 7默认使用firewalld防火墙，没有安装iptables， 若想使用iptables防火墙。必须先关闭firewalld防火墙，再安装iptables


iptables命令

命令格式

iptables  [-t 表名]  管理选项  [链名] [匹配条件] [-j 控制类型]

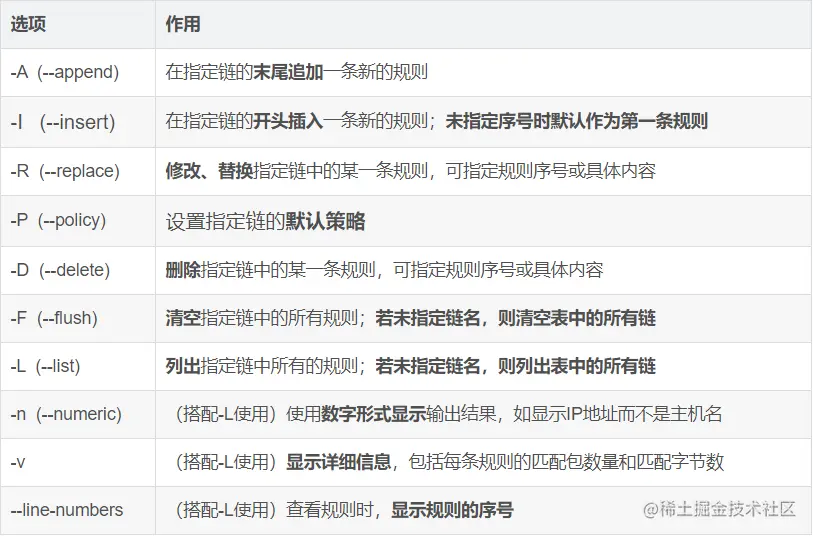

常用管理选项

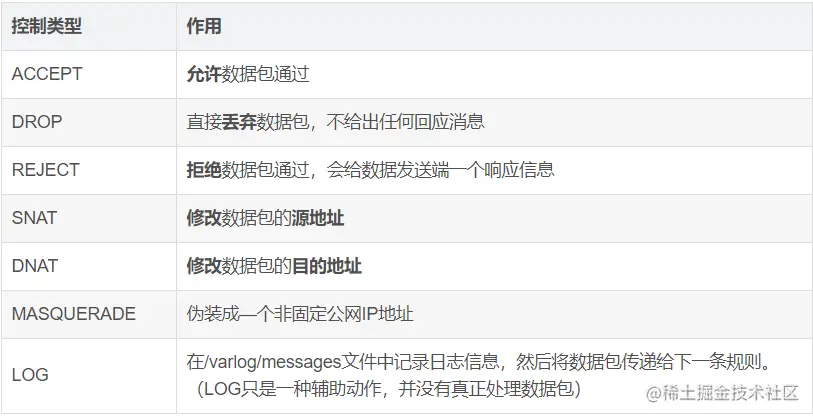

常用控制类型


匹配条件

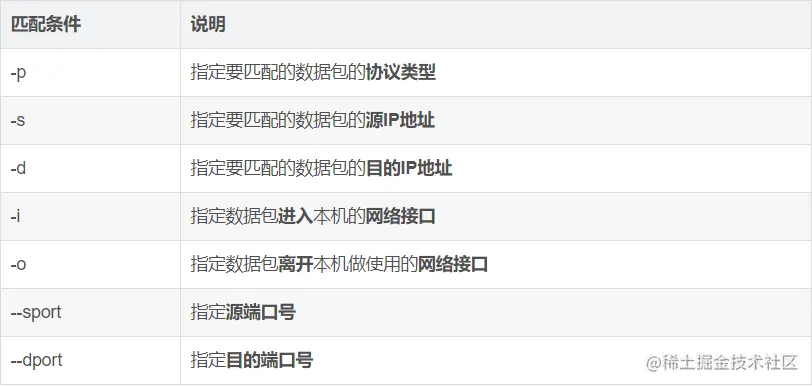

微信截图_20220925170834.png 注

  • 不指定表名时，默认指filter表
  • 不指定链名时，默认指表内的所有链
  • 除非设置链的默认策略,否则必须指定匹配条件控制类型使用大写字母，其余均为小写

实操

添加新的规则

微信截图_20220925171426.png -A：在filter表中的INPUT链末行添加拒绝icmp的规则 -I：不指定行，在指定链首行插入规则（允许tcp 22端口） -I：不同上，指定行，是在指定的行上插入规则

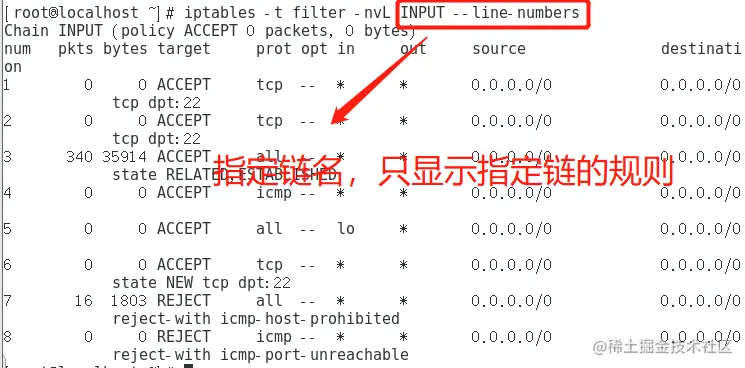

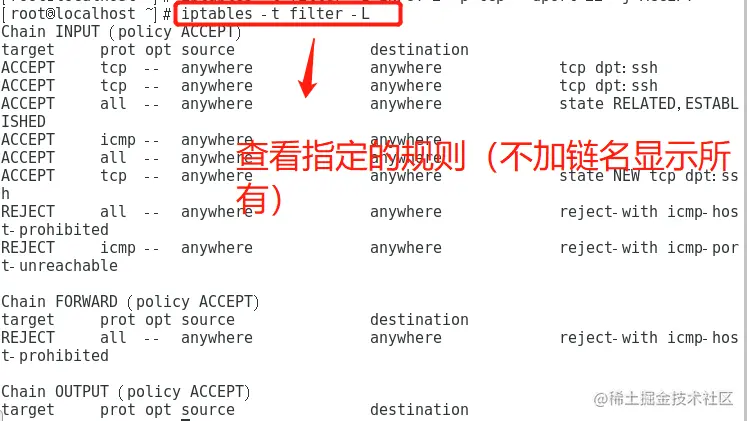

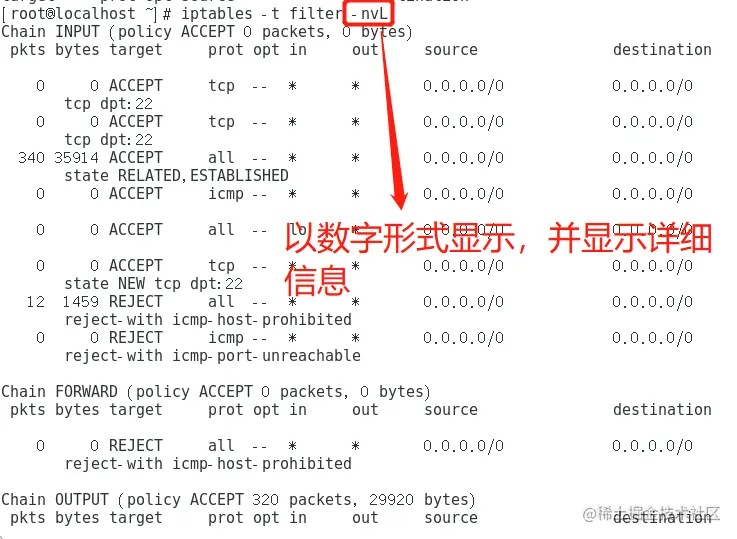

查看规则





删除规则

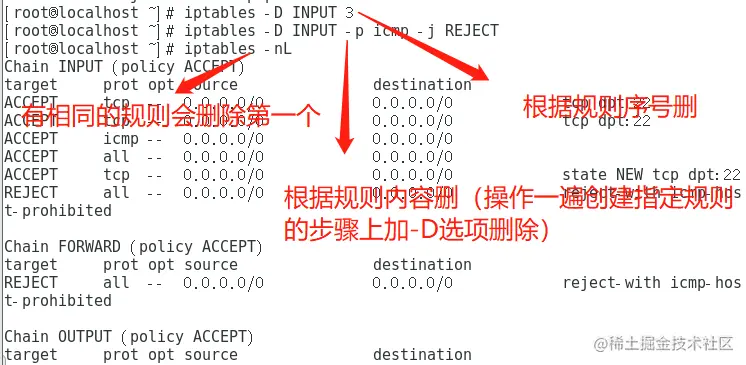

微信截图_20220925173429.png 注

  • 若规则列表中期多条相同的规则时，按内容匹配只删除的序号最小的一条
  • 按号码匹配删除时，确保规则号码小于等于已有规则数，否则报错
  • 按内容匹配删数时，确保规则存在，否则报错

修改规则

-R：修改已有的规则

命令：iptables -t filter -R INPUT 1 -p icmp -j ACCEPT

-P 修改默认策略（修改为丢弃转发数据包）

命令：iptables -P FORWARD DROP

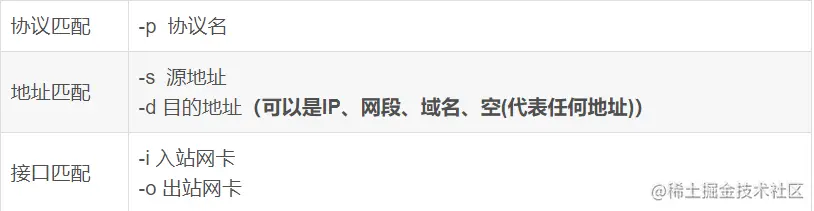

规则的匹配

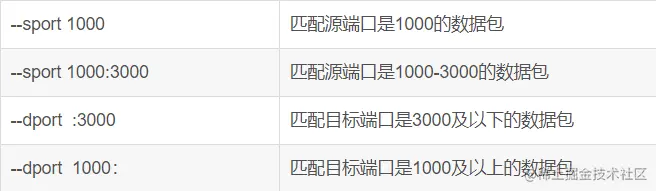

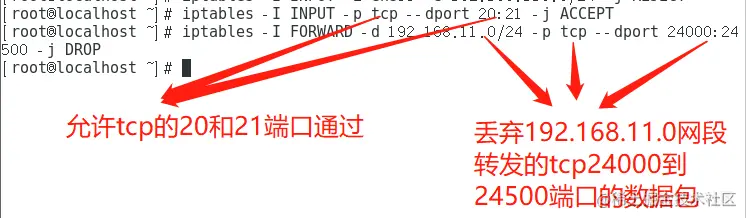

协议端口匹配

--sport 和 --dsport 必须配合 -p 指定协议使用



tcp标记匹配

  --tcp-flags        配合 -p tcp 使用，指定tcp标记（SYN、ACK、RST、URG、PSH、FIN）

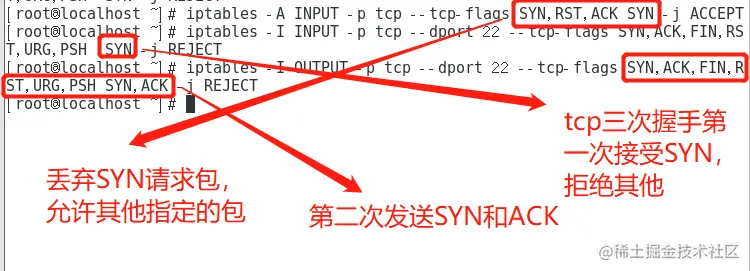

微信截图_20220925195157.png 注

  • SYN,RST,ACK SYN 前面指定包范围，空格后再指定
  • 表明前面指定的里面，除了这空格后面的SYN，其他都放行

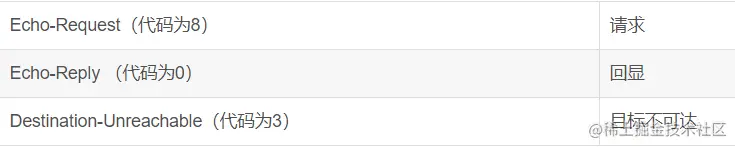

ICMP类型匹配

 --icmp-type        配合 -p icmp 使用        指定icmp类型（字符串或数字代码）

注

icmp类型可用iptables -p icmp -h 查看帮助信息


显示匹配

要求以 -m （扩展模块）的形式明确指出类型，包括多端口、MAC地址、IP范围、数据包状态等条件

多端口匹配

  • -m multiport --sport   源端口列表

  • -m multiport --dport   目的端口列表

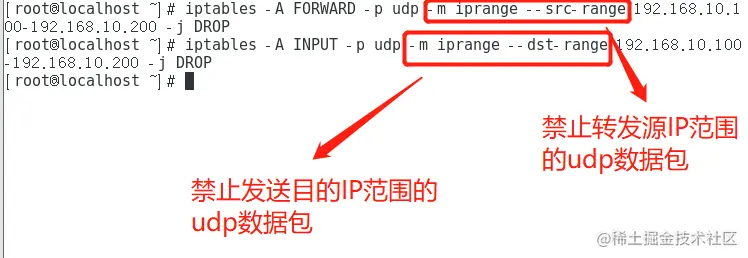

ip范围匹配

  • -m iprange --src-range 源IP范围
  • -m iprange --dst-range 目的IP范围

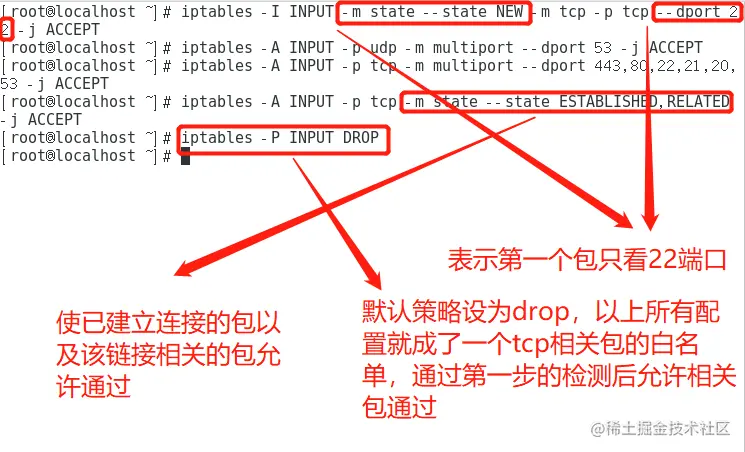

状态匹配

  • -m state --state  连接状态

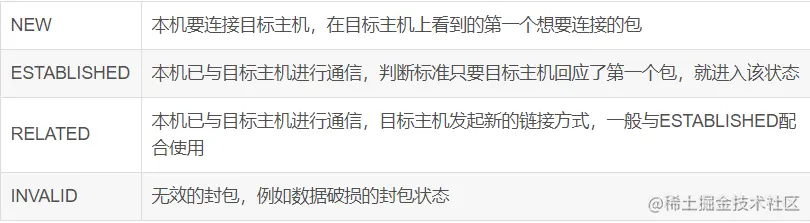

常见的连接状态
