PXE

什么是PTE

PXE(预启动执行环境)是由Inter公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或整个操作系统

PXE批量部署的优点

规模化：同时装配多台服务器，无需每一台单独安装操作系统；
自动化：实现服务器的自动安装及自动配置各种服务；
远程实现：不需要光盘、U盘等安装介质，方便快捷的同时又可以保障服务器安全。

能使用PXE装机的前提

客户机

客户机的网卡要支持PXE协议（集成BOOTROM芯片）。
网卡自带DHCP服务和TFTP服务。
主板支持网络引导。有一些需在BIOS设置中允许从 Network 或 LAN 启动即可。

服务端

配置 DHCP 服务器：为客户机自动分配地址、指定引导文件位置（指明TFTP服务器地址）。
服务器要开启 TFTP 服务（简单文件传输协议）：用来提供系统内核和引导镜像文件的下载。
安装软件包syslinux ：提供PXE引导程序。
服务器提供FTP服务（或http）：提供安装源（例如镜像文件系统等）。

2.4 PXE装机需要的四大文件

pxelinux.0：引导程序。（来自syslinux程序）
default：引导程序的配置文件。（需要手写，可参考光盘 isolinux 目录下的 isolinux.cfg 文件）
vmlinuz：内核文件。（从光盘中获取，位于 isolinux 目录下）
initrd.img：系统启动镜像文件。（从光盘中获取，位于 isolinux 目录下）

说明initrd的作用：

initrd 的英文含义是 boot loader initialized RAM disk，即由引导程序初始化的RAM磁盘。initrd是在实际根文件系统可用之前挂载到系统中的一个初始根文件系统。initrd与内核绑定在一起，并作为内核引导过程的一部分进行加载。内核然后会将这个initrd文件作为其阶段引导过程的一部分来加载模块，这样才能在以后的引导过程中使用真正的文件系统，并挂载实际的根文件系统。根文件系统可以存储在包括IDE、SCSI、USB在内的多种介质上，如果将这些设备的驱动都编译进内核，可以想象内核会多么庞大、臃肿。所以可以把initrd看做是在启动过程中连接内核与根文件系统的一个桥梁。

搭建所需要的服务

PXE远程安装服务器集成了CentOS7安装源、TFTP服务、DHCP服务，能够向客户机裸机发送PXE引导程序、Linux内核、启动菜单等数据，以及提供安装文件。

DHCP服务

DHCP是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。

TFTP服务

TFTP（简单文件传输协议），是一种基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小型文件传输的应用场合。TFTP服务默认由xinetd服务进行管理，使用UDP69端口。
TFTP服务一般只在装机这种场景下使用，用于传输内核和引导文件。因为安全性不高。
自带的站点：/var/lib/tftpboot

syslinux

syslinux是一个功能强大的引导加载程序，而且兼容各种介质。它的目的是简化首次安装Linux的时间，并建立修护或其它特殊用途的启动盘。它的安装很简单，一旦安装syslinux好之后， sysLinux启动盘就可以引导各种基于DOS的工具，以及MS-DOS/Windows或者任何其它操作系统。

安装syslinux程序后，可获得 pxelinux.0 文件。

vsftp：安装系统镜像文件获取方式

可以使用http、ftp等方式，ftp文件传输的一种，vsftpd是提供ftp服务的软件之一。

安装四个软件包：dhcp、tftp-server、vsftpd、syslinux。

PXE脚本一键部署

#!/bin/bash
##PXE一键自动装机
#
###检查tftp-server是否安装
rpm -q tftp-server xinetd
if [ $? -ne 0 ];then
  yum install -y tftp-server xinetd &> /dev/null
else
  echo "已安装"
fi
sed -i '14 s/yes/no/' /etc/xinetd.d/tftp
#
systemctl start tftp
systemctl enable tftp
systemctl start xinetd
systemctl enable xinetd
#
echo "tftp服务启用成功"
#
###检查DHCP服务是否安装
rpm -q dhcp
if [ $? -ne 0 ];then
  yum install -y dhcp &> /dev/null
else
  echo "已安装"
fi
#
cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
#
ip=`cat /etc/sysconfig/network-scripts/ifcfg-ens33 | grep "IPADDR" | awk -F '=' '{print $2}'`
##过滤出ip地址
sed -i '14s/#/ /' /etc/dhcp/dhcpd.conf
##禁用DNS动态更新
sed -i '14a next-server '$ip';'  /etc/dhcp/dhcpd.conf
###指定tftp服务器地址
sed -i '15a filename "pxelinux.0"; '  /etc/dhcp/dhcpd.conf
##指定下载PXE引导程序文件
sed -i '34s/10.254.239/192.168.46/'  /etc/dhcp/dhcpd.conf
sed -i '34s/224/0/' /etc/dhcp/dhcpd.conf
##设置要分配的网段地址和子网掩码
sed -i '35c range 192.168.46.100 192.168.46.200;' /etc/dhcp/dhcpd.conf
##设置ip地址池 整行替换
sed -i '36 s/rtr-239-0-1.example.org, rtr-239-0-2.example.org/'$ip/'' /etc/dhcp/dhcpd.conf
##默认网关设置为tftp服务器的ip地址
#
##将dhcp服务设置为开机自启
systemctl start dhcpd
systemctl enable dhcpd
#
##准备linux内核 初始化镜像文件
cd /mnt/images/pxeboot
cp vmlinuz /var/lib/tftpboot
cp initrd.img /var/lib/tftpboot
#
##准备PXE引导程序
rpm -q syslinux
if [ $? -ne 0 ];then
  yum install -y syslinux &> /dev/null
else
  echo "已安装"
fi
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot
#
#
###安装FTP服务 准备centos7安装源
yum install -y vsftpd &> /dev/null
mkdir /var/ftp/centos7
cp -rf /mnt/* /var/ftp/centos7
systemctl start vsftpd
systemctl enable vsftpd
#
###启动菜单文件
mkdir /var/lib/tftpboot/pxelinux.cfg
echo 'default auto
prompt 1

label auto
kernel vmlinuz
append initrd=initrd.img method=ftp://'$ip'/centos7


label linux text
kernel vmlinuz
append text initrd=initrd.img method=ftp://'$ip'/centos7

label linux rescue
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://'$ip'/centos7
' > /var/lib/tftpboot/pxelinux.cfg/default
#
systemctl stop firewalld
 #关闭防火墙
setenforce 0
 #关闭安全防护
#
echo "PXE一键安装成功，请到虚拟机测试！"

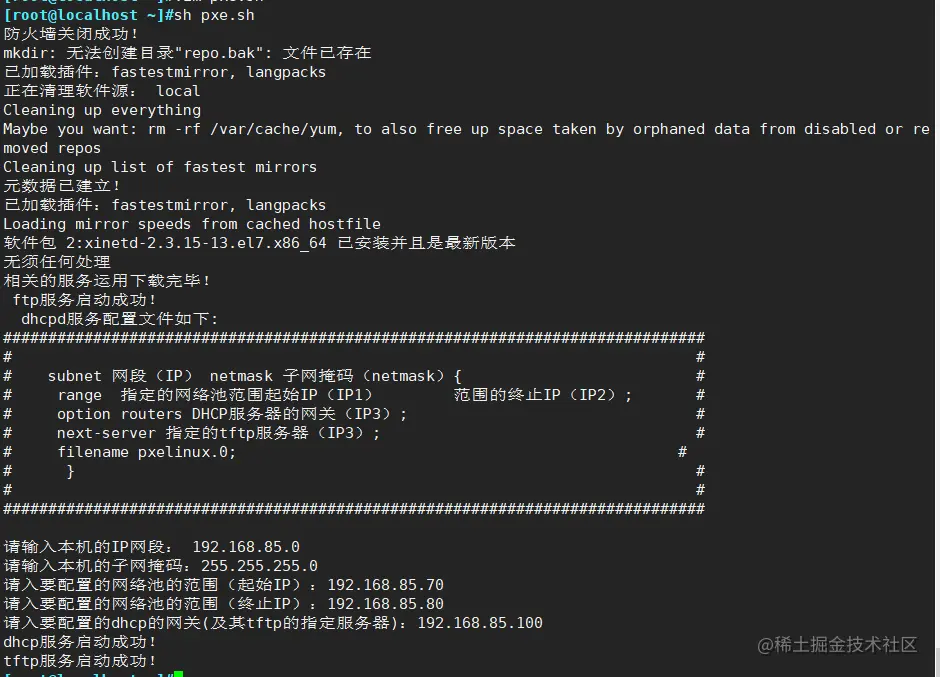

QQ截图20220922143839.png 运行脚本即可
