前言

如果这个系列Qt 汽车 HMI 仪表文章你都看过，或者大部分看过，知道整个项目的一个大致，那么可以接着看下去，如果是第一次就直接看到了这篇文章，那么多半应该是云里雾里的，因为写到现在，基本就是开发流水账了。除了个别知识点获取有参考价值，其他的应该没有太多的价值。

如果对这个项目感兴趣，那么有两个办法

1 联系作者(也就是我)，获取源码

2 把Qt 汽车 HMI 仪表从头看看，至少知道我想要做什么，才能知道我现在在做什么。

HMI-61-【多媒体】空调部分 2

昨天我们已经实现了自定义的按钮了，今天我们把已经定义好的按钮和我们的控制台联动起来，使我们的多媒体部分不仅可以触屏控制，可一个使用控制台的旋钮来控制。演示如下

☑当前进度

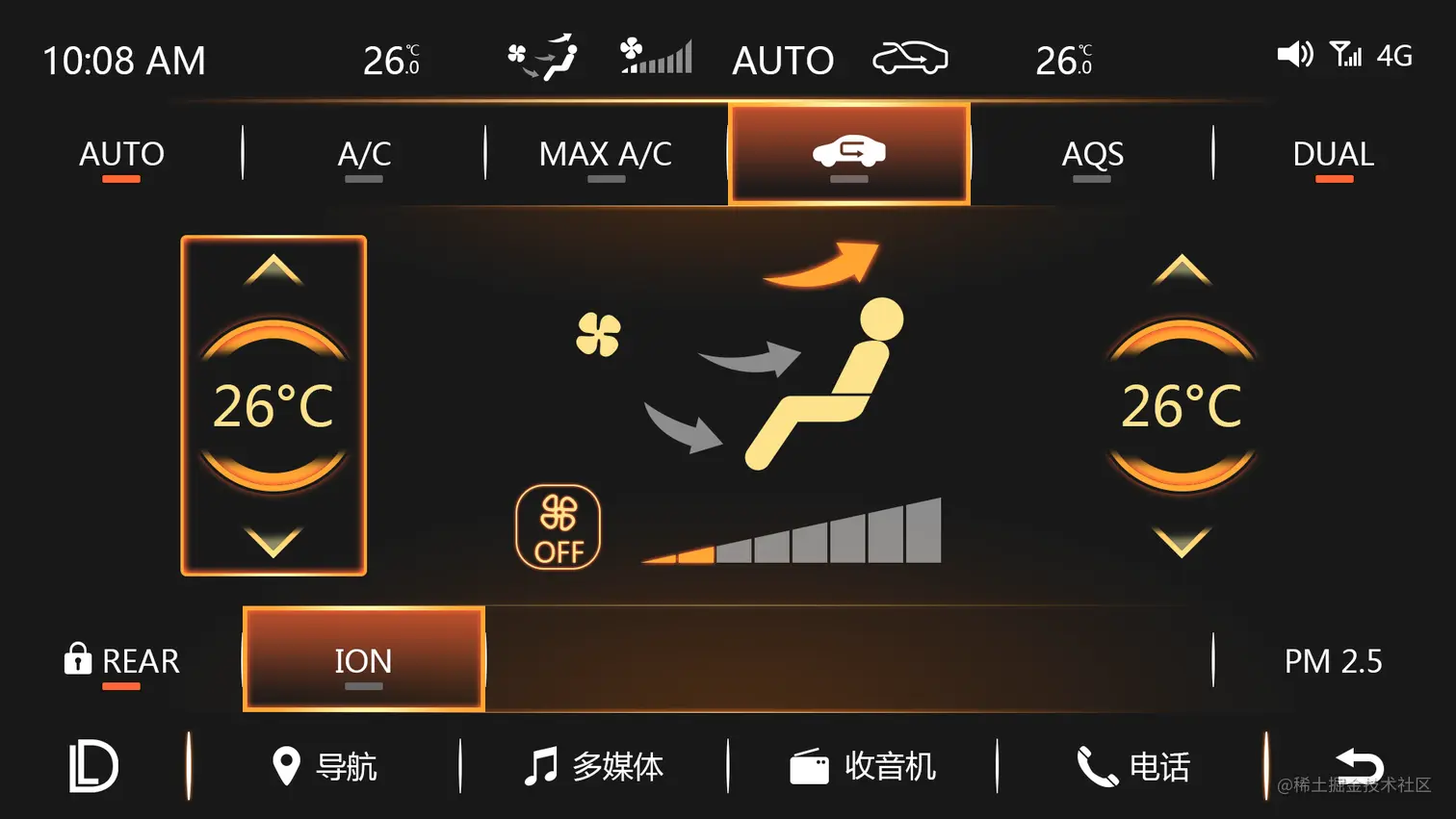

实现了多媒体空调部分控件和控制台旋钮联动，如下图所示

---

HMI-61-【多媒体】空调部分 2☑当前进度1 控制台部分2 空调面板处理2.2 旋钮处理代码2.3 按钮状态控制代码2.4 旋钮按键处理☞第三阶段成果展示☞第二阶段成果展示☞第一阶段成果展示

关键字： HMI、Multifunction、Qt、QMediaPlayer、收音机

1 控制台部分

控制台部分主要就是将新增的 5个按钮的按下和松开信号发送出去。代码如下：

 void MainControl::on_pushButton_centerOk_pressed()
 {
     emit signal_ControlButton(0,1);
 }
 ​
 ​
 void MainControl::on_pushButton_centerOk_released()
 {
     emit signal_ControlButton(0,0);
 }
 ​
 ​
 void MainControl::on_pushButton_centerUp_pressed()
 {
     emit signal_ControlButton(1,1);
 }
 ​
 ​
 void MainControl::on_pushButton_centerUp_released()
 {
     emit signal_ControlButton(1,1);
 }
 ​
 ​
 void MainControl::on_pushButton_centerDoen_pressed()
 {
     emit signal_ControlButton(2,1);
 }
 ​
 ​
 void MainControl::on_pushButton_centerDoen_released()
 {
     emit signal_ControlButton(2,1);
 }
 ​
 ​
 void MainControl::on_pushButton_centerLeft_pressed()
 {
     emit signal_ControlButton(3,1);
 }
 ​
 ​
 void MainControl::on_pushButton_centerLeft_released()
 {
     emit signal_ControlButton(3,1);
 }
 ​
 ​
 void MainControl::on_pushButton_centerRight_pressed()
 {
     emit signal_ControlButton(4,1);
 }
 ​
 ​
 void MainControl::on_pushButton_centerRight_released()
 {
     emit signal_ControlButton(4,1);
 }

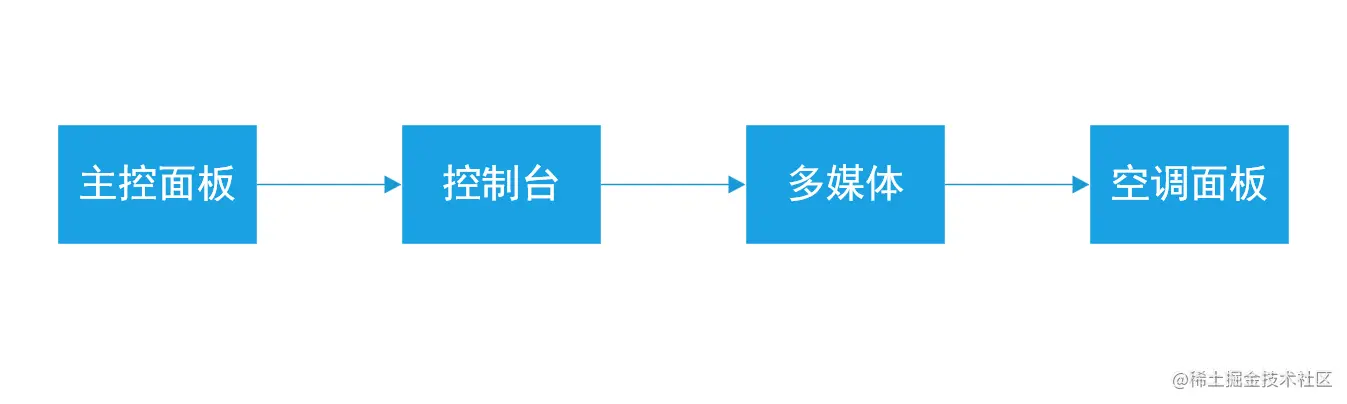

信号传递路径如下

2 空调面板处理

空调面板处理部分有点东西，首先在昨天的基础上，我用了一个QList来存放我们自定义Button，这里其实是有坑的，在后面增加其他控件的时候就会触发，到时在想办法解决。

所以在初始化按钮的时候，我会顺便吧这些按钮按照一定顺序装到这个QList中，什么顺序呢，我这里定义了一个索引的枚举，如下。同样这个枚举内容也是会随着后期模块增多而增加。

 enum AirConditionerIndex
 {
 ​
     AC_auto = 0,
     AC_ac,
     AC_maxAC,
     AC_cycle,
     AC_aqs,
     AC_dual,
     AC_rear,
     AC_ion,
 ​
 ​
 ​
 ​
     AC_Count
 };

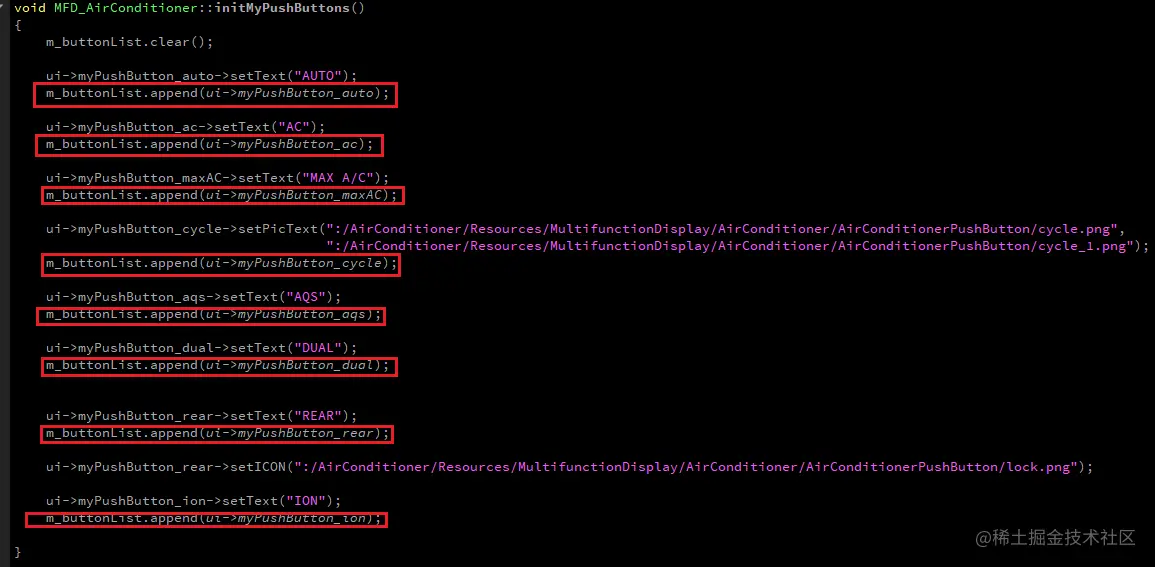

     ### 2.1 按钮初始化代码

 void MFD_AirConditioner::initMyPushButtons()
 {
     m_buttonList.clear();
 ​
     ui->myPushButton_auto->setText("AUTO");
     m_buttonList.append(ui->myPushButton_auto);
 ​
     ui->myPushButton_ac->setText("AC");
     m_buttonList.append(ui->myPushButton_ac);
 ​
     ui->myPushButton_maxAC->setText("MAX A/C");
     m_buttonList.append(ui->myPushButton_maxAC);
 ​
     ui->myPushButton_cycle->setPicText(":/AirConditioner/Resources/MultifunctionDisplay/AirConditioner/AirConditionerPushButton/cycle.png",
                                        ":/AirConditioner/Resources/MultifunctionDisplay/AirConditioner/AirConditionerPushButton/cycle_1.png");
     m_buttonList.append(ui->myPushButton_cycle);
 ​
     ui->myPushButton_aqs->setText("AQS");
     m_buttonList.append(ui->myPushButton_aqs);
 ​
     ui->myPushButton_dual->setText("DUAL");
     m_buttonList.append(ui->myPushButton_dual);
 ​
 ​
     ui->myPushButton_rear->setText("REAR");
     m_buttonList.append(ui->myPushButton_rear);
 ​
     ui->myPushButton_rear->setICON(":/AirConditioner/Resources/MultifunctionDisplay/AirConditioner/AirConditionerPushButton/lock.png");
 ​
     ui->myPushButton_ion->setText("ION");
     m_buttonList.append(ui->myPushButton_ion);
 ​
 }

2.2 旋钮处理代码

 void MFD_AirConditioner::inputControlDialValue(int value)
 {
     if(value>0)
     {
         if(m_SelectIndex< AirConditionerIndex::AC_Count-1)
             m_SelectIndex++;
         else
             m_SelectIndex = 0;
     }
     else
     {
         if(m_SelectIndex > 0)
             m_SelectIndex--;
         else
             m_SelectIndex = AirConditionerIndex::AC_Count-1;
     }
 ​
     updateSelect();
 }

2.3 按钮状态控制代码

这里也就体现了使用QList的好处了，不然这里的代码，得长又长了。·

 void MFD_AirConditioner::updateSelect()
 {
     QListIterator<MFD_AirConditioner_PushButon*> list(m_buttonList);
     while (list.hasNext()) {
         list.next()->selected(false);
     }
     m_buttonList[m_SelectIndex]->selected(true);
 }

2.4 旋钮按键处理

这里我暂时只使用了OK按钮，来模拟旋钮按下和松开，代码如下：

 void MFD_AirConditioner::inputControButton(int index,int type)
 {
     switch (index) {
     case 0:         // OK
         if(type)
         {
             if(m_SelectIndex>=0)
                 m_buttonList[m_SelectIndex]->enter();
         }
         else
         {
             if(m_SelectIndex>=0)
                 m_buttonList[m_SelectIndex]->releaseEnter();
         }
         break;
     case 1:         // Up
 ​
         break;
     case 2:         // Down
 ​
         break;
     case 3:         // Left
 ​
         break;
     case 4:         // Right
 ​
         break;
     default:
         break;
     }
 }

---

☞第三阶段成果展示

目前已完成液晶仪表三种模式的初步显示，小模块后期根据精力更新了，主要还得找美术来搞资源，自己能力不够。暂未跟新计划。展示如下：

[video(video-yznBr6e3-1648369267384)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 3.0)]

✈B站链接：www.bilibili.com/video/BV1WS…

---

☞第二阶段成果展示

目前以完成HUD界面及接口开发，液晶仪表舒适模式和运动模式的开发。视频展示如下：

[video(video-2AqJ88TY-1645273728489)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 2.0)]

✈B站链接：www.bilibili.com/video/BV1aq…

---

☞第一阶段成果展示

目前以完成HUD界面及接口开发，液晶仪表舒适模式开发。展示如下：

[video(video-ArCvRvBQ-1642664938100)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…基于Qt的汽车仪表模拟 1.0))]

✈B站链接：www.bilibili.com/video/BV1qJ…

---

✉说明：

本项目中所使借鉴原型来自：[吉利] 博瑞GE | 仪表HMI设计、吉利汽车HMI项目。

多媒体部分是来自吉利博瑞2017旗舰版界面所有权和解释权都归吉利汽车所有。

设计图的所有权和解释权都归吉利汽车所有。

本项目所有资源文件均由**打不死的小海**复刻制作。

本项目代码暂时不会开源，有需要的源码的可与我联系，左上角二维码加微信。

本项目仅限学习交流、禁止商业使用。

---
