在很多业务场景下我们需要去拦截 SQL，达到不入侵原有代码业务处理一些东西，比如：历史记录、分页操作、数据权限过滤操作、SQL 执行时间性能监控等等，这里我们就可以用到 MyBatis 的插件 Plugin。下面我们来了解一下 Plugin 到底是如何工作的。

一、背景

使用过 MyBatis 框架的朋友们肯定都听说过 PageHelper 这个分页神器吧，其实 PageHelper 的底层实现就是依靠 plugin。下面我们来看一下 PageHelper 是如何利用 plugin 实现分页的。

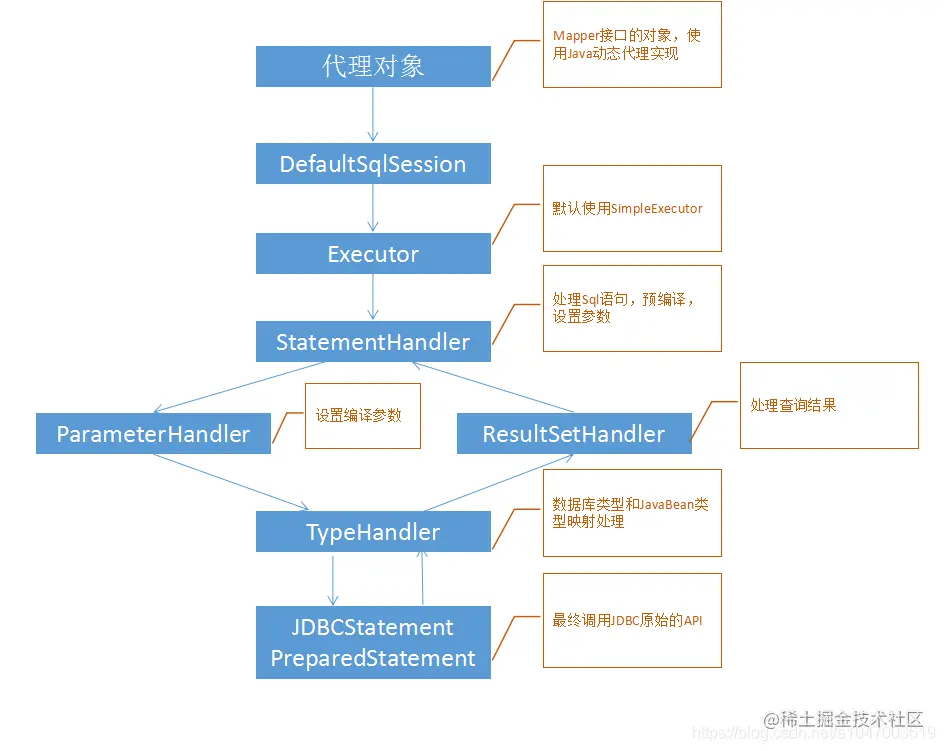

二、MyBatis 执行概要图

首先我们先看一下 MyBatis 的执行流程图，对其执行流程有一个大体的认识。

三、MyBatis 核心对象介绍

从 MyBatis 代码实现的角度来看，MyBatis 的主要的核心部件有以下几个：

• Configuration：初始化基础配置，比如 MyBatis 的别名等，一些重要的类型对象，如，插件，映射器，ObjectFactory 和 typeHandler 对象，MyBatis 所有的配置信息都维持在 Configuration 对象之中。
• SqlSessionFactory：SqlSession 工厂,用于生产 SqlSession。
• SqlSession: 作为 MyBatis 工作的主要顶层 API，表示和数据库交互的会话，完成必要数据库增删改查功能
• Executor：MyBatis 执行器，是 MyBatis 调度的核心，负责 SQL 语句的生成和查询缓存的维护
• StatementHandler：封装了 JDBC Statement 操作，负责对 JDBC Statement 的操作，如设置参数、将 Statement 结果集转换成List集合。
• ParameterHandler：负责对用户传递的参数转换成 JDBC Statement 所需要的参数，
• ResultSetHandler：负责将 JDBC 返回的 ResultSet 结果集对象转换成 List 类型的集合；
• TypeHandler：负责 java 数据类型和 jdbc 数据类型之间的映射和转换
• MappedStatement：MappedStatement 维护了一条 <select|update|delete|insert> 节点的封装，
• SqlSource：负责根据用户传递的 parameterObject，动态地生成 SQL 语句，将信息封装到 BoundSql 对象中，并返回
• BoundSql：表示动态生成的 SQL 语句以及相应的参数信息

说了这么多，怎么还没进入正题啊，别急，下面就开始讲解 Plugin 的实现原理。

四、Plugin 实现原理

MyBatis 支持对 Executor、StatementHandler、PameterHandler和ResultSetHandler 接口进行拦截，也就是说会对这4种对象进行代理。下面我们结合 PageHelper 来讲解 Plugin 是怎样实现的。

1、定义 Plugin

要使用自定义 Plugin 首先要实现 Interceptor 接口。可以通俗的理解为一个 Plugin 就是一个拦截器。

public interface Interceptor {
  // 实现拦截逻辑
  Object intercept(Invocation invocation) throws Throwable;
  // 获取代理类
  Object plugin(Object target);
  // 初始化配置
  void setProperties(Properties properties);

}

现在我们来看一下 PageHelper 是如何通过 Plugin 实现分页的。

@Intercepts(
    {
        @Signature(type = Executor.class, method = "query", args = {MappedStatement.class, Object.class, RowBounds.class, ResultHandler.class}),
        @Signature(type = Executor.class, method = "query", args = {MappedStatement.class, Object.class, RowBounds.class, ResultHandler.class, CacheKey.class, BoundSql.class}),
    }
)
public class PageInterceptor implements Interceptor {
    //缓存count查询的ms
    protected Cache<CacheKey, MappedStatement> msCountMap = null;
    private Dialect dialect;
    private String default_dialect_class = "com.github.pagehelper.PageHelper";
    private Field additionalParametersField;

    @Override
    public Object intercept(Invocation invocation) throws Throwable {
        try {
            Object[] args = invocation.getArgs();
            MappedStatement ms = (MappedStatement) args[0];
            Object parameter = args[1];
            RowBounds rowBounds = (RowBounds) args[2];
            ResultHandler resultHandler = (ResultHandler) args[3];
            Executor executor = (Executor) invocation.getTarget();
            CacheKey cacheKey;
            BoundSql boundSql;
            //由于逻辑关系，只会进入一次
            if(args.length == 4){
                //4 个参数时
                boundSql = ms.getBoundSql(parameter);
                cacheKey = executor.createCacheKey(ms, parameter, rowBounds, boundSql);
            } else {
                //6 个参数时
                cacheKey = (CacheKey) args[4];
                boundSql = (BoundSql) args[5];
            }
            List resultList;
            //调用方法判断是否需要进行分页，如果不需要，直接返回结果
            if (!dialect.skip(ms, parameter, rowBounds)) {
                //反射获取动态参数
                Map<String, Object> additionalParameters = (Map<String, Object>) additionalParametersField.get(boundSql);
                //判断是否需要进行 count 查询
                if (dialect.beforeCount(ms, parameter, rowBounds)) {
                    //创建 count 查询的缓存 key
                    CacheKey countKey = executor.createCacheKey(ms, parameter, RowBounds.DEFAULT, boundSql);
                    countKey.update(MSUtils.COUNT);
                    MappedStatement countMs = msCountMap.get(countKey);
                    if (countMs == null) {
                        //根据当前的 ms 创建一个返回值为 Long 类型的 ms
                        countMs = MSUtils.newCountMappedStatement(ms);
                        msCountMap.put(countKey, countMs);
                    }
                    //调用方言获取 count sql
                    String countSql = dialect.getCountSql(ms, boundSql, parameter, rowBounds, countKey);
                    countKey.update(countSql);
                    BoundSql countBoundSql = new BoundSql(ms.getConfiguration(), countSql, boundSql.getParameterMappings(), parameter);
                    //当使用动态 SQL 时，可能会产生临时的参数，这些参数需要手动设置到新的 BoundSql 中
                    for (String key : additionalParameters.keySet()) {
                        countBoundSql.setAdditionalParameter(key, additionalParameters.get(key));
                    }
                    //执行 count 查询
                    Object countResultList = executor.query(countMs, parameter, RowBounds.DEFAULT, resultHandler, countKey, countBoundSql);
                    Long count = (Long) ((List) countResultList).get(0);
                    //处理查询总数
                    //返回 true 时继续分页查询，false 时直接返回
                    if (!dialect.afterCount(count, parameter, rowBounds)) {
                        //当查询总数为 0 时，直接返回空的结果
                        return dialect.afterPage(new ArrayList(), parameter, rowBounds);
                    }
                }
                //判断是否需要进行分页查询
                if (dialect.beforePage(ms, parameter, rowBounds)) {
                    //生成分页的缓存 key
                    CacheKey pageKey = cacheKey;
                    //处理参数对象
                    parameter = dialect.processParameterObject(ms, parameter, boundSql, pageKey);
                    //调用方言获取分页 sql
                    String pageSql = dialect.getPageSql(ms, boundSql, parameter, rowBounds, pageKey);
                    BoundSql pageBoundSql = new BoundSql(ms.getConfiguration(), pageSql, boundSql.getParameterMappings(), parameter);
                    //设置动态参数
                    for (String key : additionalParameters.keySet()) {
                        pageBoundSql.setAdditionalParameter(key, additionalParameters.get(key));
                    }
                    //执行分页查询
                    resultList = executor.query(ms, parameter, RowBounds.DEFAULT, resultHandler, pageKey, pageBoundSql);
                } else {
                    //不执行分页的情况下，也不执行内存分页
                    resultList = executor.query(ms, parameter, RowBounds.DEFAULT, resultHandler, cacheKey, boundSql);
                }
            } else {
                //rowBounds用参数值，不使用分页插件处理时，仍然支持默认的内存分页
                resultList = executor.query(ms, parameter, rowBounds, resultHandler, cacheKey, boundSql);
            }
            return dialect.afterPage(resultList, parameter, rowBounds);
        } finally {
            dialect.afterAll();
        }
    }

    @Override
    public Object plugin(Object target) {
        //TODO Spring bean 方式配置时，如果没有配置属性就不会执行下面的 setProperties 方法，就不会初始化，因此考虑在这个方法中做一次判断和初始化
        //TODO https://github.com/pagehelper/Mybatis-PageHelper/issues/26
        return Plugin.wrap(target, this);
    }

    @Override
    public void setProperties(Properties properties) {
        //缓存 count ms
        msCountMap = CacheFactory.createCache(properties.getProperty("msCountCache"), "ms", properties);
        String dialectClass = properties.getProperty("dialect");
        if (StringUtil.isEmpty(dialectClass)) {
            dialectClass = default_dialect_class;
        }
        try {
            Class<?> aClass = Class.forName(dialectClass);
            dialect = (Dialect) aClass.newInstance();
        } catch (Exception e) {
            throw new PageException(e);
        }
        dialect.setProperties(properties);
        try {
            //反射获取 BoundSql 中的 additionalParameters 属性
            additionalParametersField = BoundSql.class.getDeclaredField("additionalParameters");
            additionalParametersField.setAccessible(true);
        } catch (NoSuchFieldException e) {
            throw new PageException(e);
        }
    }

}

代码太长不看系列： 其实这段代码最主要的逻辑就是在执行 Executor 方法的时候，拦截 query 也就是查询类型的 SQL, 首先会判断它是否需要分页，如果需要分页就会根据查询参数在 SQL 末尾加上 limit pageNum, pageSize来实现分页。

2、注册拦截器

• 通过 SqlSessionFactoryBean 去构建 Configuration 添加拦截器并构建获取 SqlSessionFactory。

public class SqlSessionFactoryBean implements FactoryBean<SqlSessionFactory>, InitializingBean, ApplicationListener<ApplicationEvent> {


    // ... 此处省略部分源码

    protected SqlSessionFactory buildSqlSessionFactory() throws IOException {
        // ... 此处省略部分源码

        // 查看是否注入拦截器，有的话添加到Interceptor集合里面
        if (!isEmpty(this.plugins)) {
            for (Interceptor plugin : this.plugins) {
                configuration.addInterceptor(plugin);
                if (LOGGER.isDebugEnabled()) {
                    LOGGER.debug("Registered plugin: '" + plugin + "'");
                }
            }
        }

        // ... 此处省略部分源码

        return this.sqlSessionFactoryBuilder.build(configuration);
    }

    // ... 此处省略部分源码
}

• 通过原始的 XMLConfigBuilder 构建 configuration 添加拦截器

public class XMLConfigBuilder extends BaseBuilder {
    //解析配置
    private void parseConfiguration(XNode root) {
        try {
            //省略部分代码
            pluginElement(root.evalNode("plugins"));

        } catch (Exception e) {
            throw new BuilderException("Error parsing SQL Mapper Configuration. Cause: " + e, e);
        }
    }

    private void pluginElement(XNode parent) throws Exception {
        if (parent != null) {
            for (XNode child : parent.getChildren()) {
                String interceptor = child.getStringAttribute("interceptor");
                Properties properties = child.getChildrenAsProperties();
                Interceptor interceptorInstance = (Interceptor) resolveClass(interceptor).newInstance();
                interceptorInstance.setProperties(properties);
                //调用InterceptorChain.addInterceptor
                configuration.addInterceptor(interceptorInstance);
            }
        }
    }
}

上面是两种不同的形式构建 configuration 并添加拦截器 interceptor，上面第二种一般是以前 XML 配置的情况，这里主要是解析配置文件的 plugin 节点，根据配置的 interceptor 属性实例化 Interceptor 对象，然后添加到 Configuration 对象中的 InterceptorChain 属性中。

如果定义多个拦截器就会它们链起来形成一个拦截器链，初始化配置文件的时候就把所有的拦截器添加到拦截器链中。

public class InterceptorChain {


  private final List<Interceptor> interceptors = new ArrayList<Interceptor>();

  public Object pluginAll(Object target) {
    //循环调用每个Interceptor.plugin方法
    for (Interceptor interceptor : interceptors) {
      target = interceptor.plugin(target);
    }
    return target;
  }
   // 添加拦截器
  public void addInterceptor(Interceptor interceptor) {
    interceptors.add(interceptor);
  }

  public List<Interceptor> getInterceptors() {
    return Collections.unmodifiableList(interceptors);
  }

}

3、执行拦截器

从以下代码可以看出 MyBatis 在实例化 Executor、ParameterHandler、ResultSetHandler、StatementHandler 四大接口对象的时候调用 interceptorChain.pluginAll() 方法插入进去的。其实就是循环执行拦截器链所有的拦截器的 plugin() 方法， MyBatis 官方推荐的 plugin 方法是 Plugin.wrap() 方法,这个就会生成代理类。

public class Configuration {

    protected final InterceptorChain interceptorChain = new InterceptorChain();
    //创建参数处理器
    public ParameterHandler newParameterHandler(MappedStatement mappedStatement, Object parameterObject, BoundSql boundSql) {
        //创建ParameterHandler
        ParameterHandler parameterHandler = mappedStatement.getLang().createParameterHandler(mappedStatement, parameterObject, boundSql);
        //插件在这里插入
        parameterHandler = (ParameterHandler) interceptorChain.pluginAll(parameterHandler);
        return parameterHandler;
    }

    //创建结果集处理器
    public ResultSetHandler newResultSetHandler(Executor executor, MappedStatement mappedStatement, RowBounds rowBounds, ParameterHandler parameterHandler,
                                                ResultHandler resultHandler, BoundSql boundSql) {
        //创建DefaultResultSetHandler
        ResultSetHandler resultSetHandler = new DefaultResultSetHandler(executor, mappedStatement, parameterHandler, resultHandler, boundSql, rowBounds);
        //插件在这里插入
        resultSetHandler = (ResultSetHandler) interceptorChain.pluginAll(resultSetHandler);
        return resultSetHandler;
    }

    //创建语句处理器
    public StatementHandler newStatementHandler(Executor executor, MappedStatement mappedStatement, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {
        //创建路由选择语句处理器
        StatementHandler statementHandler = new RoutingStatementHandler(executor, mappedStatement, parameterObject, rowBounds, resultHandler, boundSql);
        //插件在这里插入
        statementHandler = (StatementHandler) interceptorChain.pluginAll(statementHandler);
        return statementHandler;
    }

    public Executor newExecutor(Transaction transaction) {
        return newExecutor(transaction, defaultExecutorType);
    }

    //产生执行器
    public Executor newExecutor(Transaction transaction, ExecutorType executorType) {
        executorType = executorType == null ? defaultExecutorType : executorType;
        //这句再做一下保护,囧,防止粗心大意的人将defaultExecutorType设成null?
        executorType = executorType == null ? ExecutorType.SIMPLE : executorType;
        Executor executor;
        //然后就是简单的3个分支，产生3种执行器BatchExecutor/ReuseExecutor/SimpleExecutor
        if (ExecutorType.BATCH == executorType) {
            executor = new BatchExecutor(this, transaction);
        } else if (ExecutorType.REUSE == executorType) {
            executor = new ReuseExecutor(this, transaction);
        } else {
            executor = new SimpleExecutor(this, transaction);
        }
        //如果要求缓存，生成另一种CachingExecutor(默认就是有缓存),装饰者模式,所以默认都是返回CachingExecutor
        if (cacheEnabled) {
            executor = new CachingExecutor(executor);
        }
        //此处调用插件,通过插件可以改变Executor行为
        executor = (Executor) interceptorChain.pluginAll(executor);
        return executor;
    }
}

4、Plugin 的动态代理

我们首先看一下Plugin.wrap() 方法，这个方法的作用是为实现Interceptor注解的接口实现类生成代理对象的。

    // 如果是Interceptor注解的接口的实现类会产生代理类
    public static Object wrap(Object target, Interceptor interceptor) {
    //从拦截器的注解中获取拦截的类名和方法信息
    Map<Class<?>, Set<Method>> signatureMap = getSignatureMap(interceptor);
    //取得要改变行为的类(ParameterHandler|ResultSetHandler|StatementHandler|Executor)
    Class<?> type = target.getClass();
    //取得接口
    Class<?>[] interfaces = getAllInterfaces(type, signatureMap);
    //产生代理，是Interceptor注解的接口的实现类才会产生代理
    if (interfaces.length > 0) {
      return Proxy.newProxyInstance(type.getClassLoader(),interfaces,new Plugin(target, interceptor, signatureMap));
    }
    return target;
  }

Plugin 中的 getSignatureMap、 getAllInterfaces 两个辅助方法，来帮助判断是否为是否Interceptor注解的接口实现类。

  //取得签名Map,就是获取Interceptor实现类上面的注解，要拦截的是那个类（Executor
  //,ParameterHandler， ResultSetHandler，StatementHandler）的那个方法
private static Map<Class<?>, Set<Method>> getSignatureMap(Interceptor interceptor) {
    //取Intercepts注解
    Intercepts interceptsAnnotation =interceptor.getClass().getAnnotation(Intercepts.class);

    //必须得有Intercepts注解，没有报错
    if (interceptsAnnotation == null) {
      throw new PluginException("No @Intercepts annotation was found in interceptor " + interceptor.getClass().getName());
    }
    //value是数组型，Signature的数组
      Signature[] sigs = interceptsAnnotation.value();
    //每个class里有多个Method需要被拦截,所以这么定义
      Map<Class<?>, Set<Method>> signatureMap = new HashMap<Class<?>, Set<Method>>();
     for (Signature sig : sigs) {
      Set<Method> methods = signatureMap.get(sig.type());
        if (methods == null) {
          methods = new HashSet<Method>();
          signatureMap.put(sig.type(), methods);
      }
      try {
         Method method = sig.type().getMethod(sig.method(), sig.args());
         methods.add(method);
      } catch (NoSuchMethodException e) {
         throw new PluginException("Could not find method on " + sig.type() + " named " + sig.method() + ". Cause: " + e, e);
      }
    }
    return signatureMap;
  }

 //取得接口
 private static Class<?>[] getAllInterfaces(Class<?> type, Map<Class<?>, Set<Method>> signatureMap) {
    Set<Class<?>> interfaces = new HashSet<Class<?>>();
      while (type != null) {
        for (Class<?> c : type.getInterfaces()) {
        //拦截其他的无效
        if (signatureMap.containsKey(c)) {
          interfaces.add(c);
        }
      }
      type = type.getSuperclass();
    }
    return interfaces.toArray(new Class<?>[interfaces.size()]);
  }
}

我们来看一下代理类的 query 方法，其实就是调用了 Plugin.invoke() 方法。代理类屏蔽了 intercept 方法的调用。

    public final List query(MappedStatement mappedStatement, Object object, RowBounds rowBounds, ResultHandler resultHandler, CacheKey cacheKey, BoundSql boundSql) throws SQLException {
        try {
            // 这里的 h 就是一个 Plugin
            return (List)this.h.invoke(this, m5, new Object[]{mappedStatement, object, rowBounds, resultHandler, cacheKey, boundSql});
        }
        catch (Error | RuntimeException | SQLException throwable) {
            throw throwable;
        }
        catch (Throwable throwable) {
            throw new UndeclaredThrowableException(throwable);
        }
    }

最后 Plugin.invoke() 就是判断当前方法是否拦截，如果需要拦截则会调用 Interceptor.intercept() 对当前方法执行拦截逻辑。

public class Plugin implements InvocationHandler {

    ...
  @Override
  public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
    try {
      //获取需要拦截的方法
      Set<Method> methods = signatureMap.get(method.getDeclaringClass());
      //是Interceptor实现类注解的方法才会拦截处理
      if (methods != null && methods.contains(method)) {
        //调用Interceptor.intercept，即调用自己写的逻辑
        return interceptor.intercept(new Invocation(target, method, args));
      }
      //最后执行原来逻辑
        return method.invoke(target, args);
    } catch (Exception e) {
        throw ExceptionUtil.unwrapThrowable(e);
    }
  }

    ...

总结

我们以 PageHelper 为切入点讲解了 MyBatis Plugin 的实现原理，其中 MyBatis 拦截器用到责任链模式+动态代理+反射机制。 通过上面的分析可以知道，所有可能被拦截的处理类都会生成一个代理类,如果有 N 个拦截器，就会有 N 个代理，层层生成动态代理是比较耗性能的。而且虽然能指定插件拦截的位置，但这个是在执行方法时利用反射动态判断的，初始化的时候就是简单的把拦截器插入到了所有可以拦截的地方。所以尽量不要编写不必要的拦截器，并且拦截器尽量不要写复杂的逻辑。
