全志A40i开发笔记 - boot0(4)

516 阅读1分钟

boot0 启动 u-boot

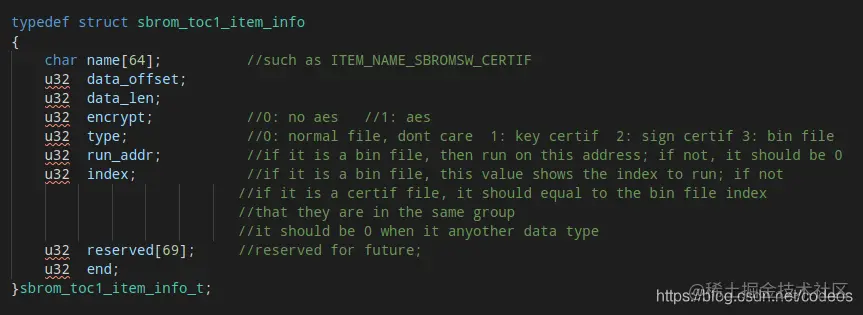

通过PhoenixSuit烧录的镜像,将boot0 烧录到了flash中偏移地址为8K的地方,而u-boot则被加了一个“头”:

1.png 然后1K对齐,重新打包生成的u-boot文件叫做 boot_package.fex,被烧录到了 16400K 偏移位置处,而且作为备份还烧录了两个位置,另一个在 12288K 偏移处


3.png boot0跳转到u-boot之前会对 boot_package.fex前面的1K大小的结构头进行简单的校验

关于 boot_package.fex文件的生成

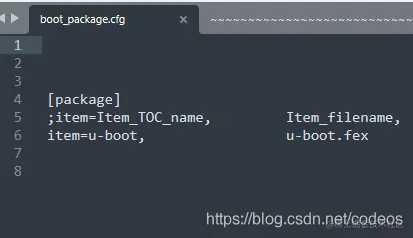

大概就是这两个命令了:

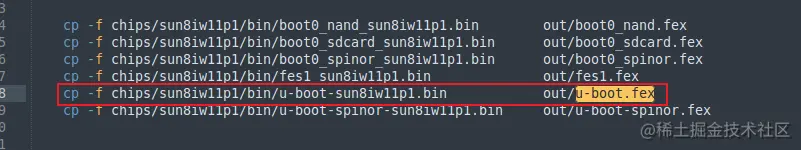

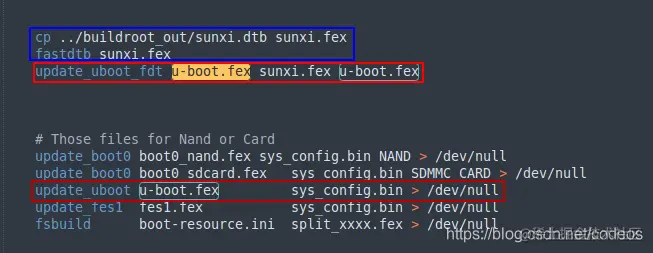

5.png 关于 u-boot.fex文件的处理:


7.png 大概是把设备树加进去了

手动制作 boot_package.fex步骤

$ cp sunxi.dtb sunxi.fex			// 重命名
$ fastdtb sunxi.fex					// 会在sunxi.fex 文件尾部增加很大的一片内容

$ cp u-boot-sun8iw11p1.bin u-boot.fex	// 重命名
$ update_uboot_fdt u-boot.fex sunxi.fex u-boot.fex // 将u-boot.fex放在前面并且1K对齐,sunxi.fex放在后面并且最后补了很多0

$ update_uboot u-boot.fex         sys_config.bin		// 先在u-boot.fex后面补0xFF一直补到0x80000,然后追加 sys_config.bin,然后再补0xff一直补到0x90000
$ dragonsecboot -pack boot_package.cfg  // 在文件头部加一个 sbrom_toc1_item_info 结构头,1K对齐;然后追加u-boot.fex,然后尾部补0,一直补到0x94000

测试: 将boot0,烧写到tf卡 8K偏移处,然后将上面生成的 boot_package.fex烧写到tf卡16400K偏移处,用开发板从tf卡启动,可以正常从boot0跳转到u-boot
