图形学的数学基础(三十三):纹理应用(中)

凹凸贴图(BumpMappingBumpMapping

用于改变表面片元法线的技术统称为凹凸贴图(BumpMappingBumpMapping),凹凸贴图把各像素法线相关的信息存于一张Texture中,各像素的的法线通过这张纹理采样得到,使用采样得到的法线代替片元自身的法线进行着色光照计算,会看到凹凸不平的效果,是一种欺骗眼睛的效果。凹凸贴图思想最早由图形学大牛Jim Blinn提出,后来的Normal Mapping,Parrallax Mapping,Parallax Occulision Mapping,Relief Mapping,均是基于同样的思想,只是考虑的越来越全面,效果越来越逼真。

存储法线的几种方式

heightMapheightMap

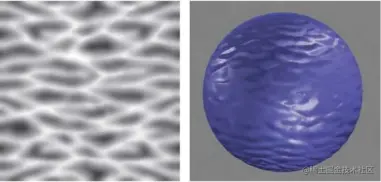

heightMapheightMap存储的是表面的相对高度,该高度的变化实际上表现了物体表面凹凸不平的特质,但是高度值不能直接用来计算光照,必须先将其转换为法线,再通过法线计算光照,这就是heightMapheightMap的核心原理。但是有个问题是,我们如何通过高度值计算出法线呢?

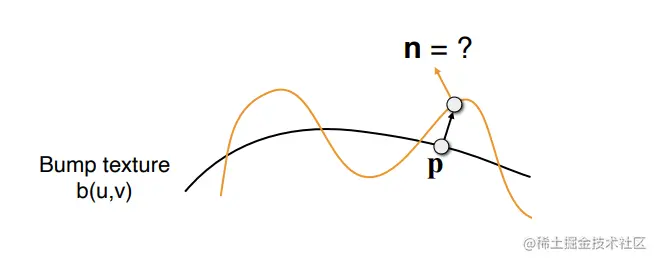

要计算P点的法线,可以先求p点的切线,而切线正是函数曲线在p点的导数。

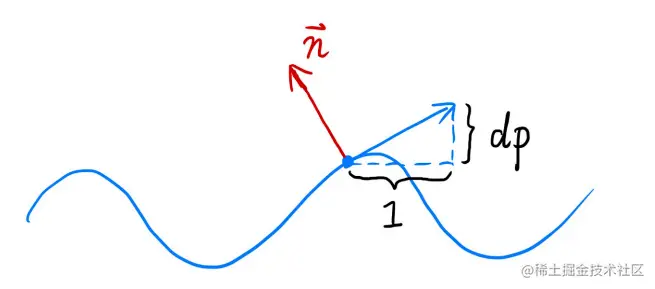

先拿二维的情况举例,点p的原始法线为(0,1)(0, 1),假设hh为高度函数,根据差分近似求出点p的导数为:


dp=c(h(p+1)h(p))dp = c * (h(p + 1) - h(p))

点p的切线矢量为:

tangent(p)=(1,dp)=(1,c(h(p+1)h(p)))tangent(p) = (1, dp) = (1, c * (h(p + 1) - h(p)))

将切线逆时针旋转90°,得到p点扰动后的法线。

normal(p)=[0110]tangent(p)=[0110][1dp]=[dp1]=[(c(h(p+1)h(p)))1]normal(p) = \begin{bmatrix} 0&-1\\ 1&0 \end{bmatrix}tangent(p) = \begin{bmatrix} 0&-1\\ 1&0 \end{bmatrix}\begin{bmatrix} 1\\ dp \end{bmatrix} = \begin{bmatrix} -dp\\ 1 \end{bmatrix} = \begin{bmatrix} -(c∗(h(p+1)−h(p)))\\ 1 \end{bmatrix}

注:上述推导中cc为常数,表示法线被扰动影响大小的因子。

将上述推导到三维过程,只需要计算uv两个方向的梯度,剩下的和二维一致,计算切线,逆时针旋转90°计算法线。

  • 原始法线n(p)=(0,0,1)n(p) = (0,0,1)
  • 分别计算nv两个方向上的梯度:
    • dpdu=c1(h(u+1)h(u))\dfrac{dp}{du} = c_1 *(h(u + 1)- h(u))
    • dpdv=c2(h(v+1)h(v))\dfrac{dp}{dv} = c_2 * (h(v + 1)- h(v))
  • 被扰动后的法线: normal(p)=[dpdudpdv1].normalized()normal(p) = \begin{bmatrix} \dfrac{-d_p}{d_u}\\ \dfrac{-d_p}{d_v}\\ 1 \end{bmatrix}.normalized()

注:所有计算出的法线都是在切线空间下的,需要乘以TBNTBN矩阵转换到世界空间!

BumpMappingBumpMapping

原始的凹凸贴图技术,由jim Blinn提出,后续的凹凸贴图技术都是基于其思想改进的。想法很简单,纹理贴图上每个像素点存储两个信息,一个是uu方向的偏移矢量,一个是vv方向上的偏移矢量。这样原始法线加上这两个矢量后自然得到了扰动后的法线。


NormalMapNormalMap

我们知道Texture上可以存储三维的颜色作为漫反射系数,自然也可以存储法线向量的信息,利用(u,v)(u,v)坐标查询每个点的法线向量,而不是用原始模型的法线信息,这就是normalMapnormalMap

明白了Normal Maps的原理之后,有一点重要的是,如何在存储这些法线信息呢?一种可选方案是存储对象空间下法线信息,这样在做完纹理查询后乘以世界空间矩阵直接就可以用了,但是不好的一点是,当对象空间发生变化时,那么该法线向量就不再正确了。更通用的做法是存储切线空间下的法线向量。

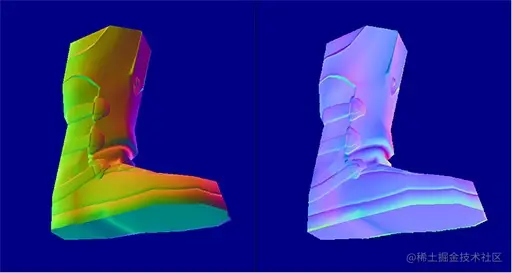

对象空间和切线空间法线贴图对比:


显然切线空间的存储方式更加灵活,不受制于种种限制,但是要付出的相应代价就是需要比较复杂的空间转换过程。

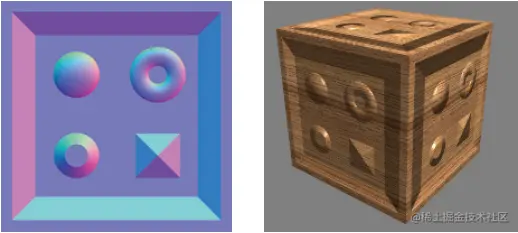

应用法线贴图后的渲染结果。


TBN空间

切线空间定义域每一个顶点之中,是由切线(TangentTangent),副切线(BiTangentBiTangent),顶点法线(NormalNormal)以模型顶点为中心的坐标空间。只需要下面两个步骤即可得到规范化的TBNTBN矩阵。

E1=U1T+V1BE_1 = \triangle{U_1}T + \triangle{V_1}B

E2=U2T+V2BE_2 = \triangle{U_2}T + \triangle{V_2}B

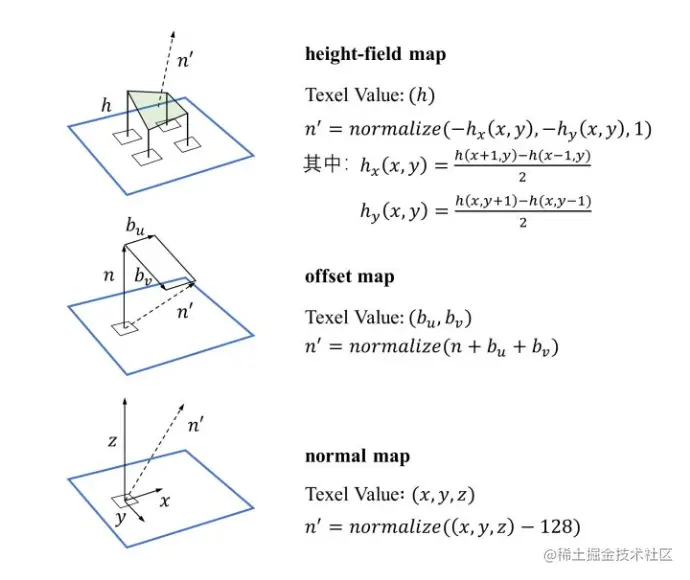

一张图解释三种凹凸贴图的区别:


未完待续
