前言

SNAT是原地址转换，DNAT是目标地址转换。区分这两个功能可以简单的由服务的发起者是谁来区分，内部地址要访问公网上的服务时，内部地址会主动发起连接，将内部地址转换成公有ip。网关这个地址转换称为SNAT. 当内部需要对外提供服务时，外部发起主动连接，路由器或着防火墙的网关接收到这个连接，然后把连接转换到内部，此过程是由带公有ip的网关代替内部服务来接收外部的连接，然后在内部做地址转换，此转换称为DNAT.主要用于内部服务对外发布。

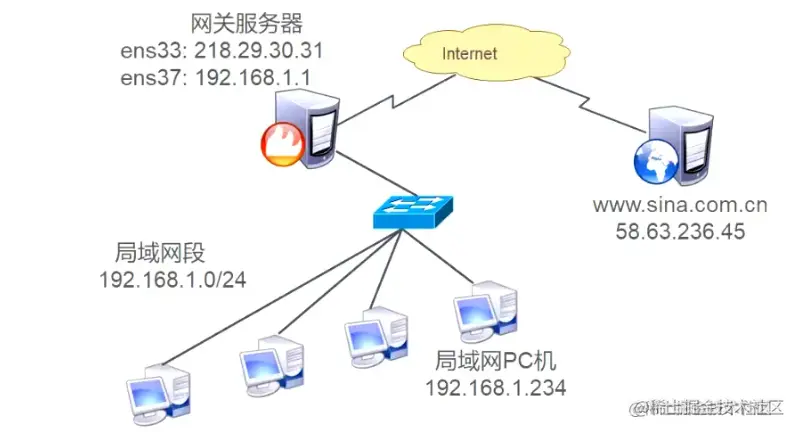

SNAT应用场景

当内部地址要访问公网上的服务时（如web访问），内部地址会主动发起连接，由路由器或者防火墙上的网关对内部地址做个地址转换，将内部地址的私有IP转换为公网的公有IP，网关的这个地址转换功能称为SNAT，主要用于内部共享IP访问外部网络。一个IP地址做SNAT转换，一般可以让内网100到200台主机实现上网。

数据包从内网发送到公网时，SNAT会把数据包的源地址由私网IP转换成公网IP。
当相应的数据包从公网发送到内网时，会把数据包的目的地址由公网IP转换为私网IP。
当内网有多台主机访问外网时，SNAT在转换时会自动分配端口，不同内网主机会通过端口号进行区分。

SNAT配置

配置环境:
局域网各主机已正确设置IP地址、子网掩码、默认网关地址
Linux网关开启IP路由转发

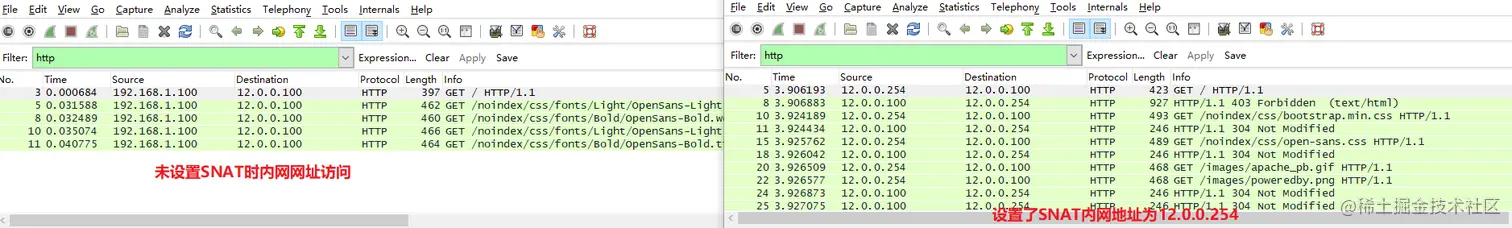

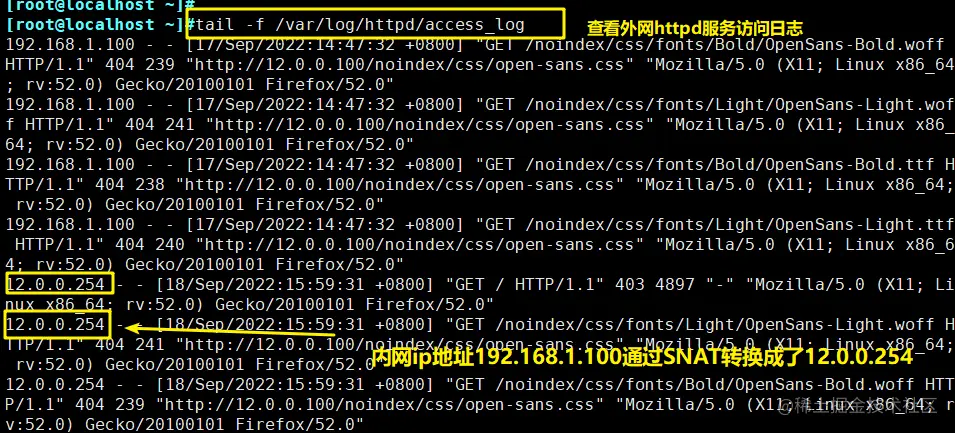

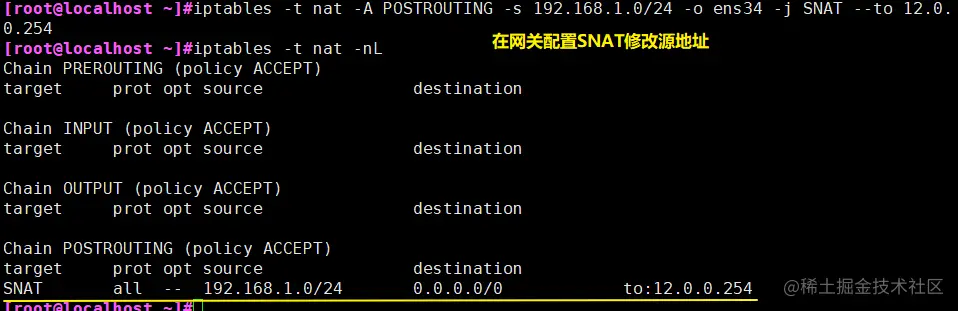

配置SNAT策略，实现SNAT功能，将所有192.168.1.0这个网段内的ip的源地址改为12.0.0.254
 iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -o ens34 -j SNAT --to 12.0.0.254
 或
 iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -o ens34 -j SNAT --to-source 12.0.0.50-12.0.0.100

-A POSTROUTING                   指定POSTROUTING链
-s 192.168.1.0/24                源地址所处的网段（内网IP）
-o ens34                         出站网卡
-j SNAT                          使用SNAT功能
--to 12.0.0.254                  外网IP
--to-source 12.0.0.2-12.0.0.10   外网地址池

非固定的公网IP地址(共享动态IP地址)
iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -o ens34 -j MASQUERADE

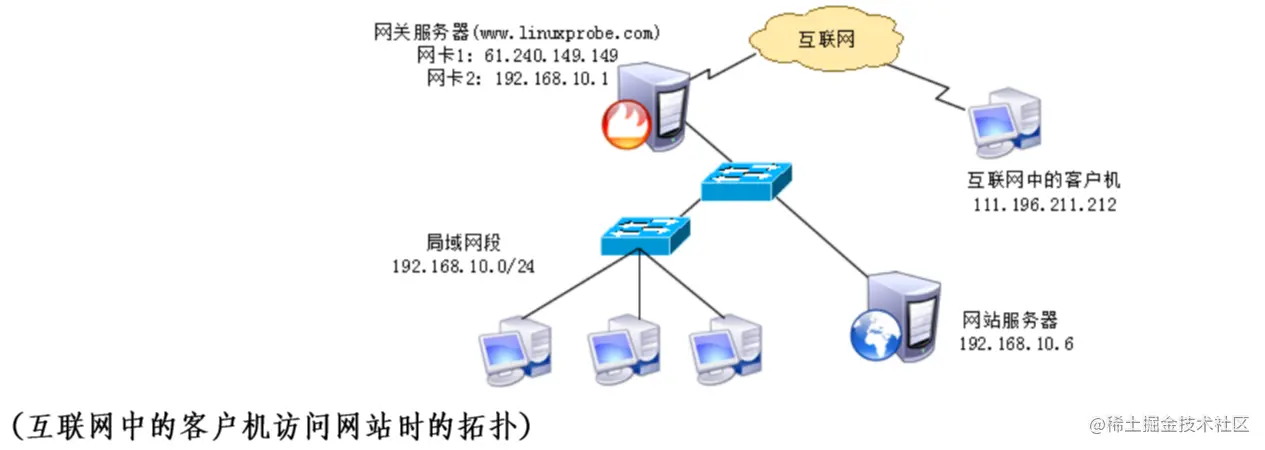

DNAT应用场景

当内部地址需要提供对外服务时（如对外发布web网站），外部地址发起主动连接，由路由器或者防火墙上的网关接收这个连接，然后将连接转换到内部，此过程是由带有公网IP的网关替代内部服务来接收外部的连接，然后在内部将公网IP转换为私网IP，此转换功能称为DNAT，主要用于内部服务对外发布。

数据包从外网发送到内网时，DNAT会把数据包的目标地址由公网IP转换成私网IP。
当相应的数据包从内网发送到公网时，会把数据包的源地址由私网IP转换为公网IP。
客户机想访问服务器时，访问的是网关地址，由网关去找服务器的内网地址。
如果多台服务器使用同一个网关，那么通过不同的端口号来对应不同的服务器

DNAT配置

配置环境：
局域网的服务器能够访问Internet
网关的外网地址有正确的DNS解析记录
Linux网关开启IP路由转发

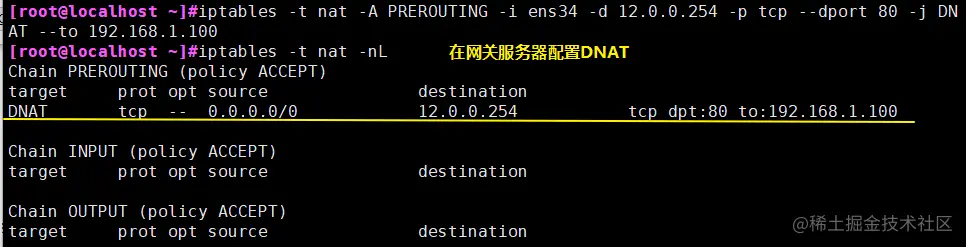

把从ens34进来的要访问web服务的数据包目的地址转换为 192.168.1.100

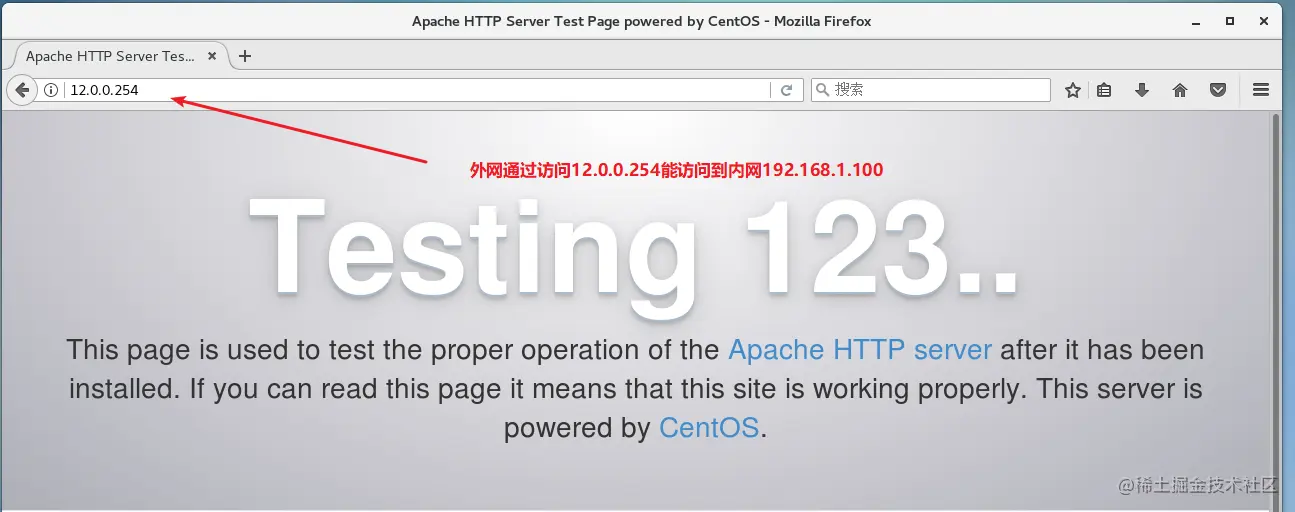

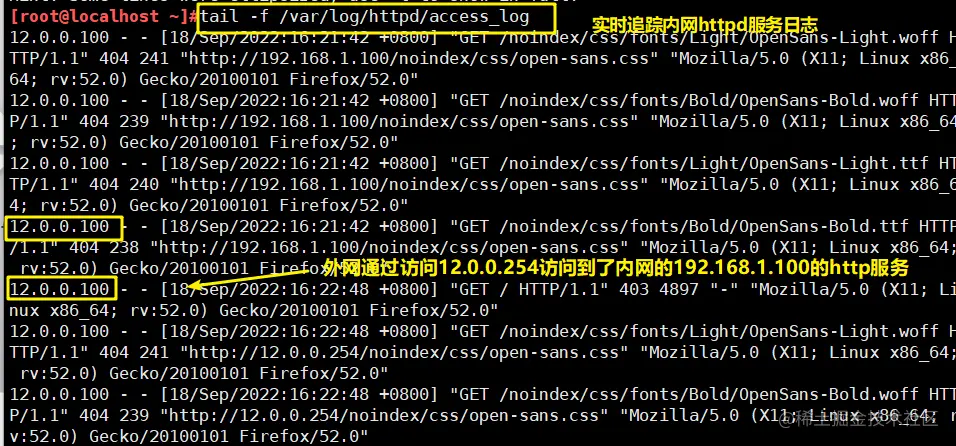

 iptables -t nat -A PREROUTING -i ens34 -d 12.0.0.254 -p tcp --dport 80 -j DNAT --to 192.168.1.100
 或
 iptables -t nat -A PREROUTING -i ens34 -d 12.0.0.254 -p tcp --dport 80 -j DNAT --to 192.168.1.50-192.168.1.100

-A PREROUTING        修改目标地址的链
-i ens33             入站网卡
-d 12.0.0.254        数据包的目的地址
-p tcp --dport 80    数据包的目的端口
-j DNAT              使用DNAT功能
--to 192.168.1.100  内网服务器IP

iptables与dns分离解析

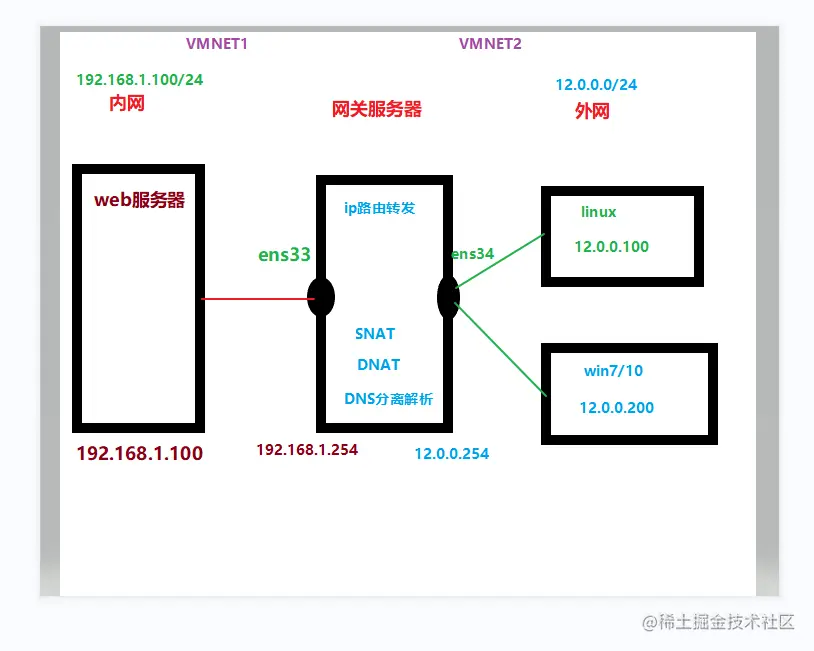

实验拓扑图

实验要求：
web服务器在内网中，提供http服务。
要求内网中的主机能够通过www.apple.com 访问该web服务。
外网的主机能够通过www.apple.com 访问该web服务。

实验配置

网关服务器配置
关闭firewalld和selinux。开启路由转发功能。

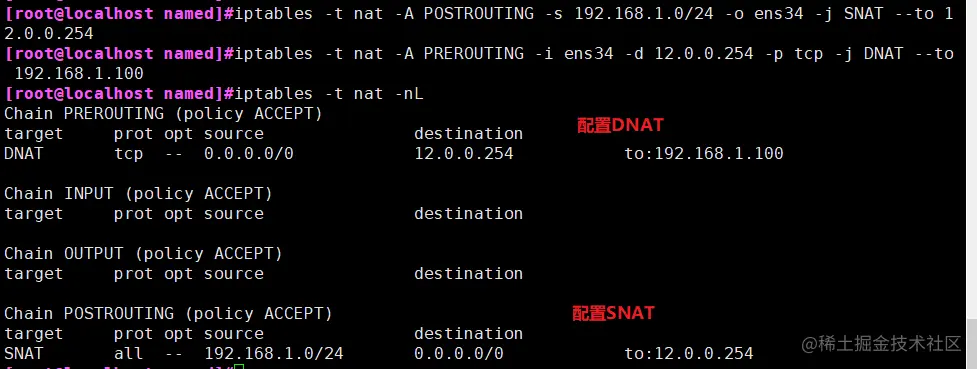

iptables配置

iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -o ens34 -j SNAT --to 12.0.0.254
iptables -t nat -A PREROUTING -i ens34 -d 12.0.0.254 -p tcp -j DNAT --to 192.168.1.100

配置dns分离解析

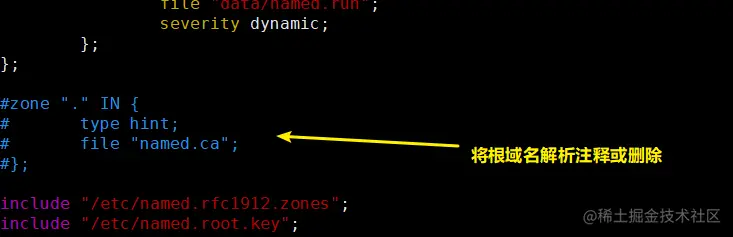

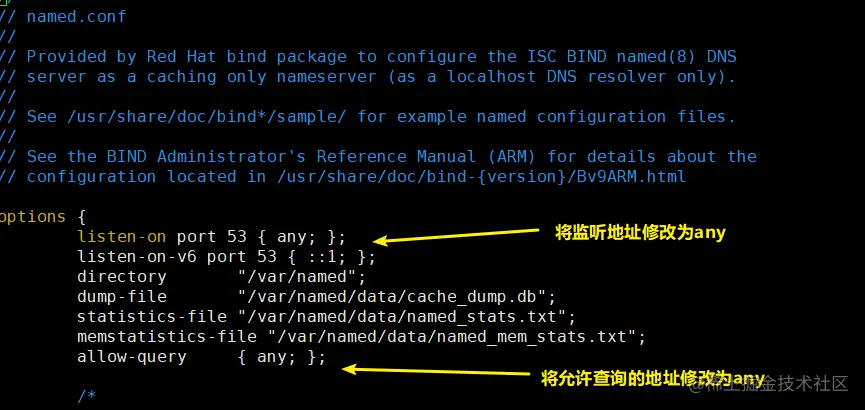

配置主配置文件vim /etc/named.conf

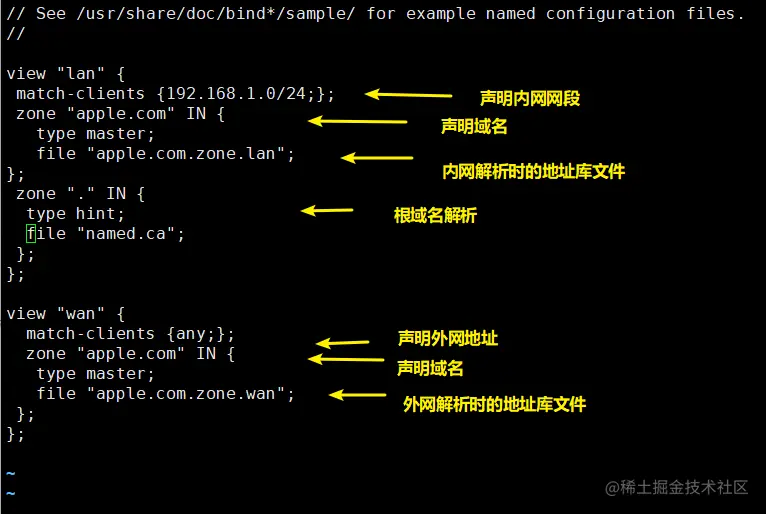

配置区域配置文件vim /etc/named.rfc1912.zones

view "lan" {
 match-clients {192.168.1.0/24;};   内网解析网段
 zone "apple.com" IN {              域名
   type master;
   file "apple.com.zone.lan";
};
 zone "." IN {
  type hint;
  file "named.ca";
 };
};

view "wan" {
  match-clients {any;};         外网解析
  zone "apple.com" IN {           域名
   type master;
   file "apple.com.zone.wan";
 };
};
将view之外的zones都删除

配置区域数据配置文件

cd /var/named/
cp -p named.localhost apple.com.zone.lan
cp -p named.localhost apple.com.zone.wan

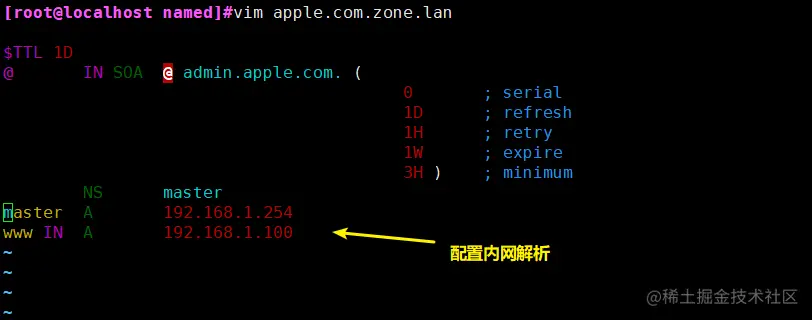

vim apple.com.zone.lan     编辑内网解析文件

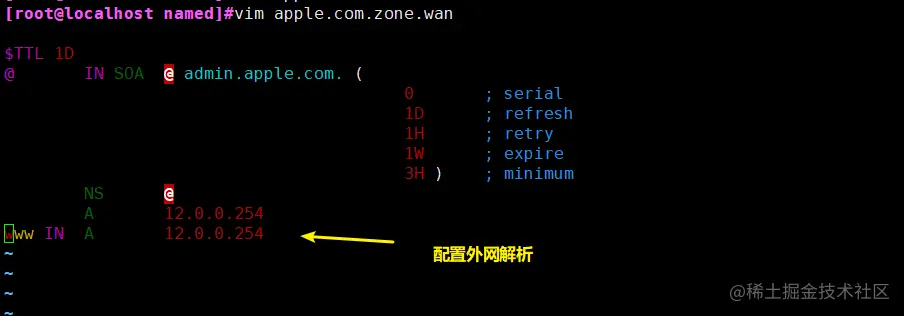

vim apple.com.zone.wan     编辑外网解析文件
systemctl start named

内网web服务器配置
关闭firewalld防火墙

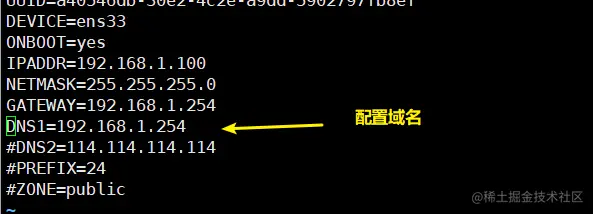

编辑网卡配置

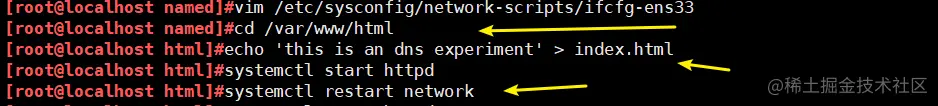

安装httpd软件包，写一个网页，启动httpd服务。本地验证一下能否打开该网页。

外网主机配置
关闭firewalld防火墙

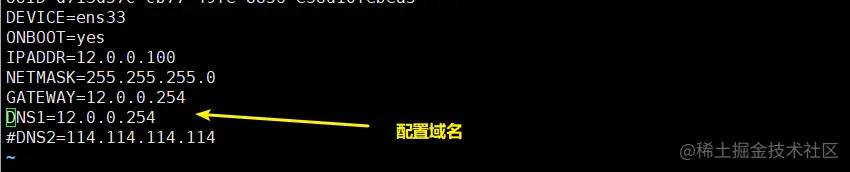

编辑网卡服务

实验结果

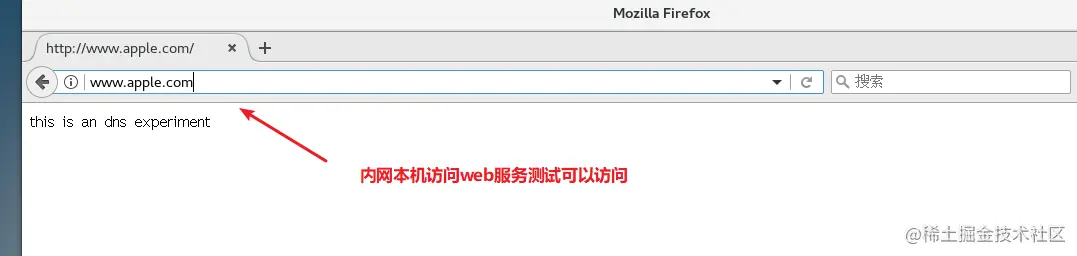

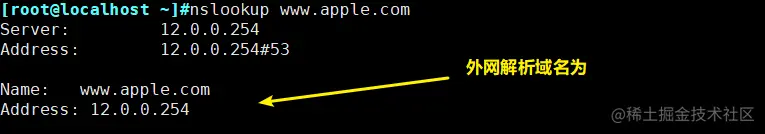

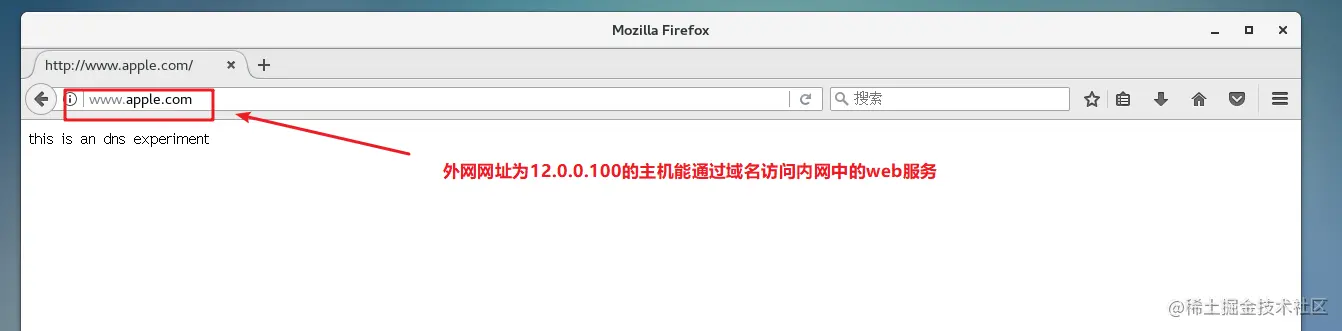

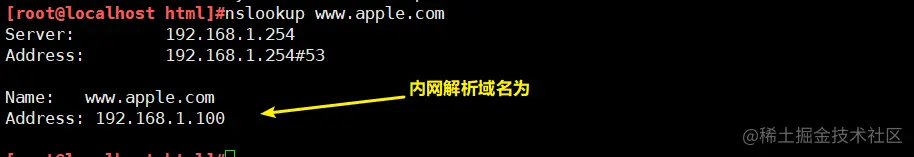

内外网主机都能访问并解析www.apple.com 服务

tcpdump----linux抓包

tcpdump 是一个很常用的网络包分析工具，可以用来显示通过网络传输到本系统的 TCP/IP 以及其他网络的数据包。tcpdump 使用 libpcap 库来抓取网络报，这个库在几乎在所有的 Linux/Unix 中都有。在 Windows 中我们通常会使用 Wireshark 进行图形化操作相当便捷，然而在 Linux 环境中如何巧妙应用 tcpdump 的命令来操作提升效率就显得尤为重要。在本文中，我们将会通过一些实例来演示如何使用 tcpdump 命令。
tcpdump 是一款灵活、功能强大的抓包工具，能有效地帮助排查网络故障问题

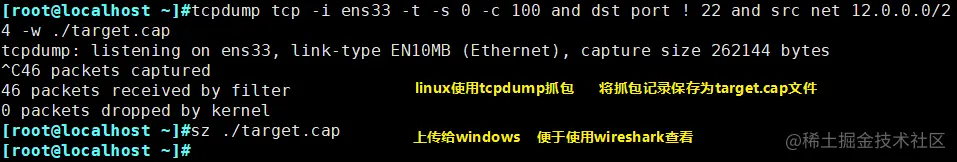

tcpdump tcp -i ens33 -t -s 0 -c 100 and dst port ! 22 and src net 192.168.1.0/24 -w ./target.cap

tcp（ip、icmp、arp、rarp） 和 tcp、udp、icmp这些选项等都要放到第一个参数的位置，用来过滤数据报的类型。
 -i ens33              只抓经过接口ens33的包。
 -t                    不显示时间戳
 -s 0                  抓取数据包时默认抓取长度为68字节。加上(-s 0)后可以抓到完整的数据包。
 -c 100                只抓取100个数据包。
 dst port ! 22         不抓取目标端口是22的数据包。
 src net 192.168.1.0/24        数据包的源网络地址为192.168.1.0/24。Net：网段，host：主机。
 -w ./target.cap               保存成cap文件，方便用ethereal （即wireshark）分析。
