1.SNAT策略概述

SNAT（Source Network Address Translation，源地址转换）是Linux防火墙的一种地址转换操作，也是iptables命令中的一种数据包控制类型，其作用是根据特定的条件修改数据包的源IP地址。

SNAT应用环境

  • 局域网主机共享单个公网IP地址的Internet（私有IP不能在Internet中正常路由）

局域网共享上网 QQ截图20220915210428.png SNAT策略的原理：

  • 源地址转换，Source Network Address Translation
  • 修改数据包的源地址

SNAT源地址转换过程

  • 数据包从内网发送到公网时，SNAT会把数据包的源地址由私网IP转换成公网IP。

  • 当相应的数据包从公网发送到内网时，会把数据包的目的地址由公网IP转换为私网IP。

  • 当内网有多台主机访问外网时，SNAT在转换时会自动分配端口，不同内网主机会通过端口号进行区分。

SNAT策略概述的应用

前提条件

  • 局域网各主机正确设置P地址/子网掩码
  • 局域网各主机正确设置默认网关地址

1.1Linux网关支持lP路由转发

1.2.实验：SNAT地址转换

准备：3台虚拟机

  • 1台坐客户端（地址转换）
  • 1台网关服务器
  • 1一台外部服务器

1.先配置环境

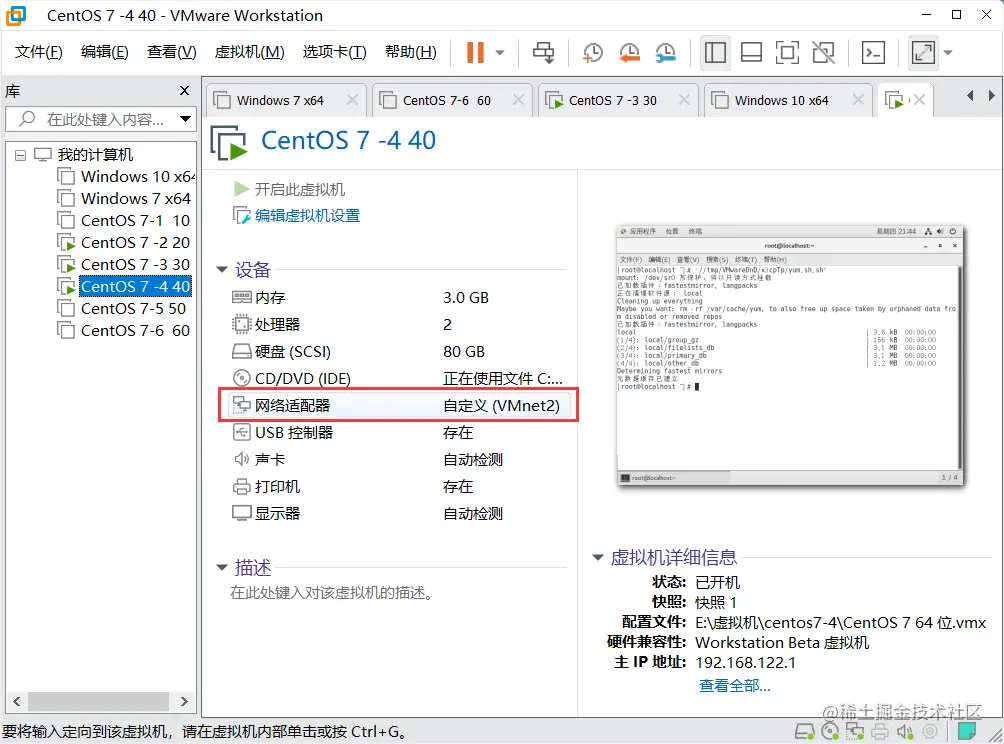

外部服务器修改网卡

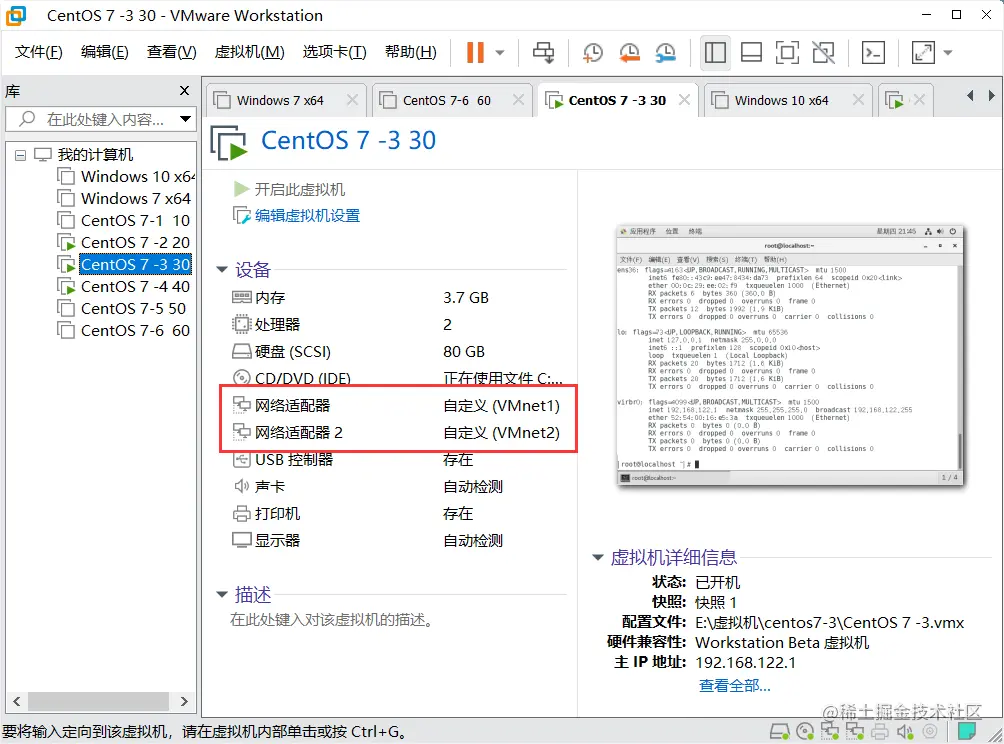

QQ截图20220915214417.png 网关服务器添加一张网卡并修改

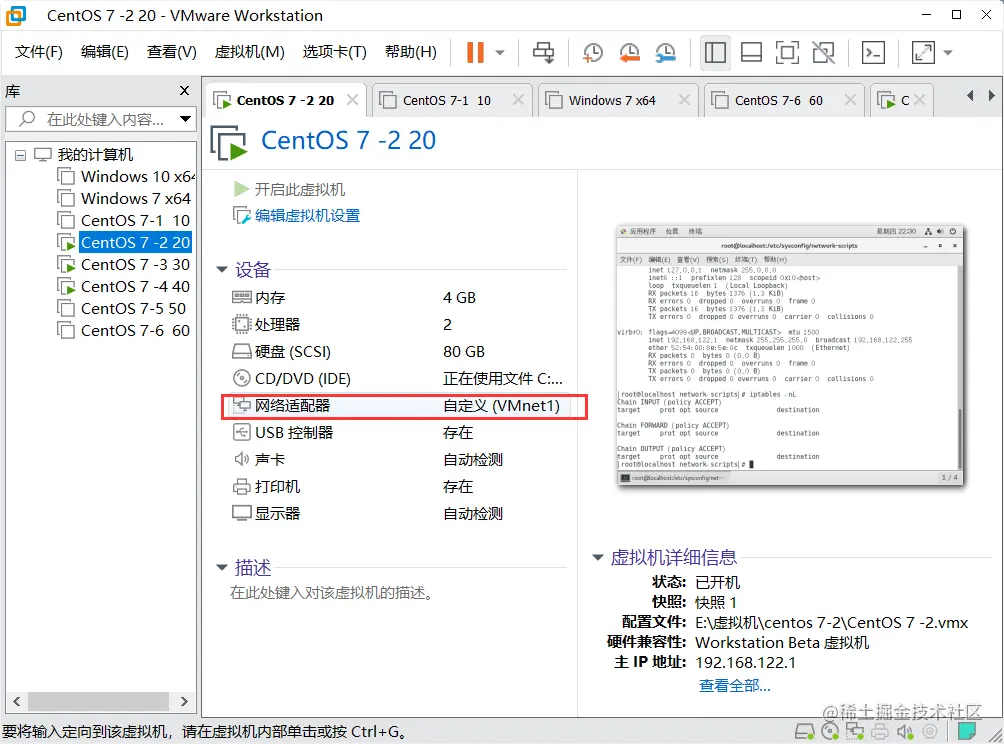

QQ截图20220915214533.png 客户端修改一下网卡 QQ截图20220915223043.png

2.修改网关服务器的网卡配置

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
//修改ens33网卡配置
[root@localhost network-scripts]# ls
ifcfg-ens33  ifdown-isdn      ifup          ifup-plip      ifup-tunnel
ifcfg-lo     ifdown-post      ifup-aliases  ifup-plusb     ifup-wireless
ifdown       ifdown-ppp       ifup-bnep     ifup-post      init.ipv6-global
ifdown-bnep  ifdown-routes    ifup-eth      ifup-ppp       network-functions
ifdown-eth   ifdown-sit       ifup-ib       ifup-routes    network-functions-ipv6
ifdown-ib    ifdown-Team      ifup-ippp     ifup-sit
ifdown-ippp  ifdown-TeamPort  ifup-ipv6     ifup-Team
ifdown-ipv6  ifdown-tunnel    ifup-isdn     ifup-TeamPort
[root@localhost network-scripts]# vim ifcfg-ens33


[root@localhost network-scripts]# cp ifcfg-ens33 ifcfg-ens36
//直接复制ens33的配置当做模板

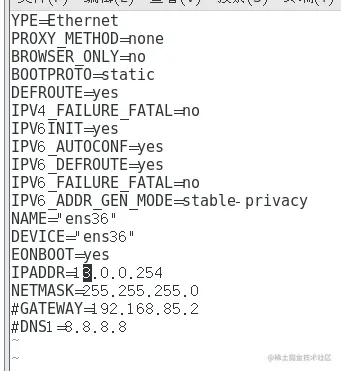

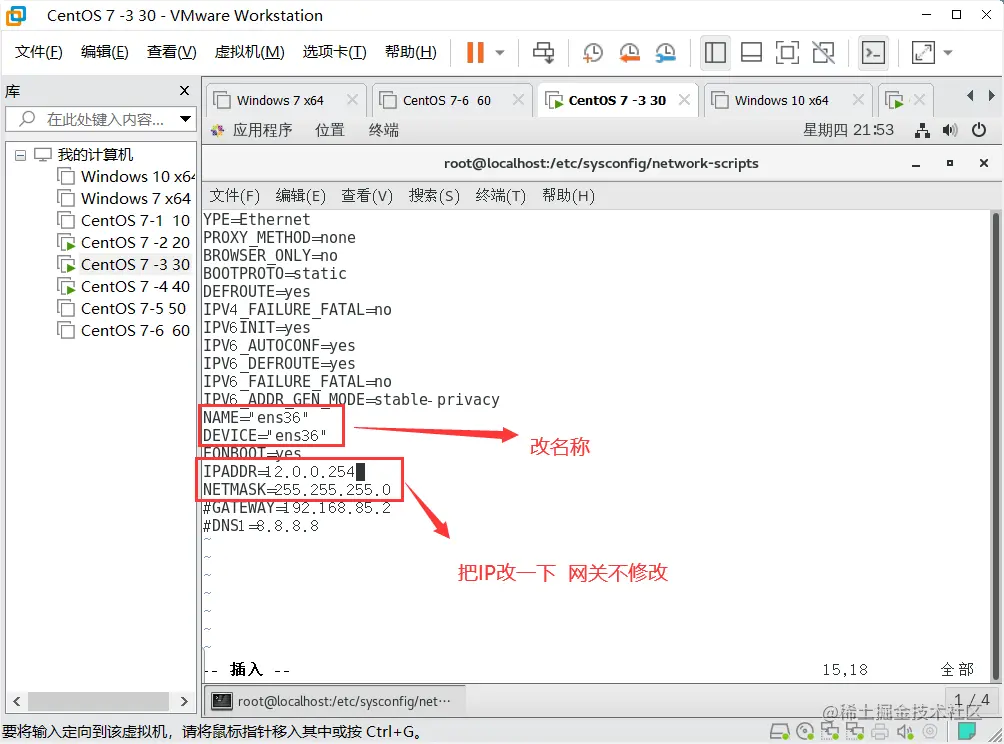

[root@localhost network-scripts]# vim ifcfg-ens36
//通过ens33的模板修改ens36网卡配置


[root@localhost network-scripts]# systemctl restart network
[root@localhost network-scripts]# vim /var/log/messages
重启报错的话就查看日志修改配置即可

重启网卡以后查看，网卡修改成功 QQ截图20220915215952.png

3.修改外部服务器

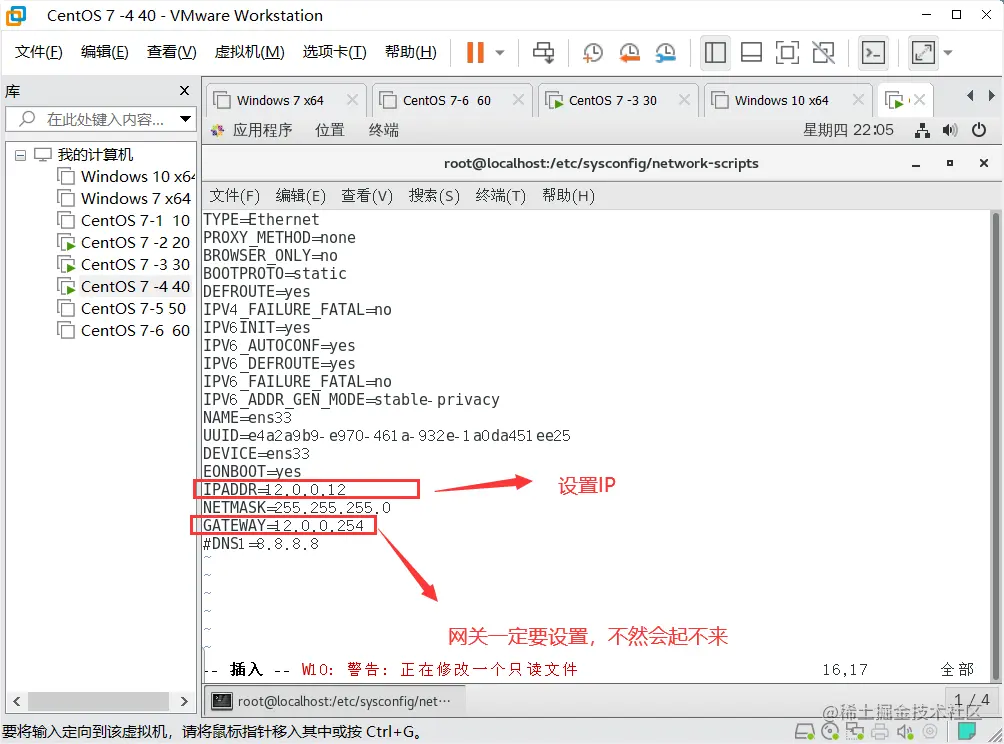

修改外部服务器的网卡配置

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# vim ifcfg-ens33

QQ截图20220915220612.png 重启网卡并查看网卡配置

[root@localhost network-scripts]# systemctl restart network
[root@localhost network-scripts]# ifconfig


4.修改客户端（用作地址转换的机器）

修改网卡配置

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# vim ifcfg-ens33

主要：DNS不需要，注释掉 QQ截图20220915221428.png

5.修改外部服务器
[root@localhost network-scripts]# yum install -y httpd
安装httpd服务
[root@localhost network-scripts]# systemctl start httpd
启动httpd服务

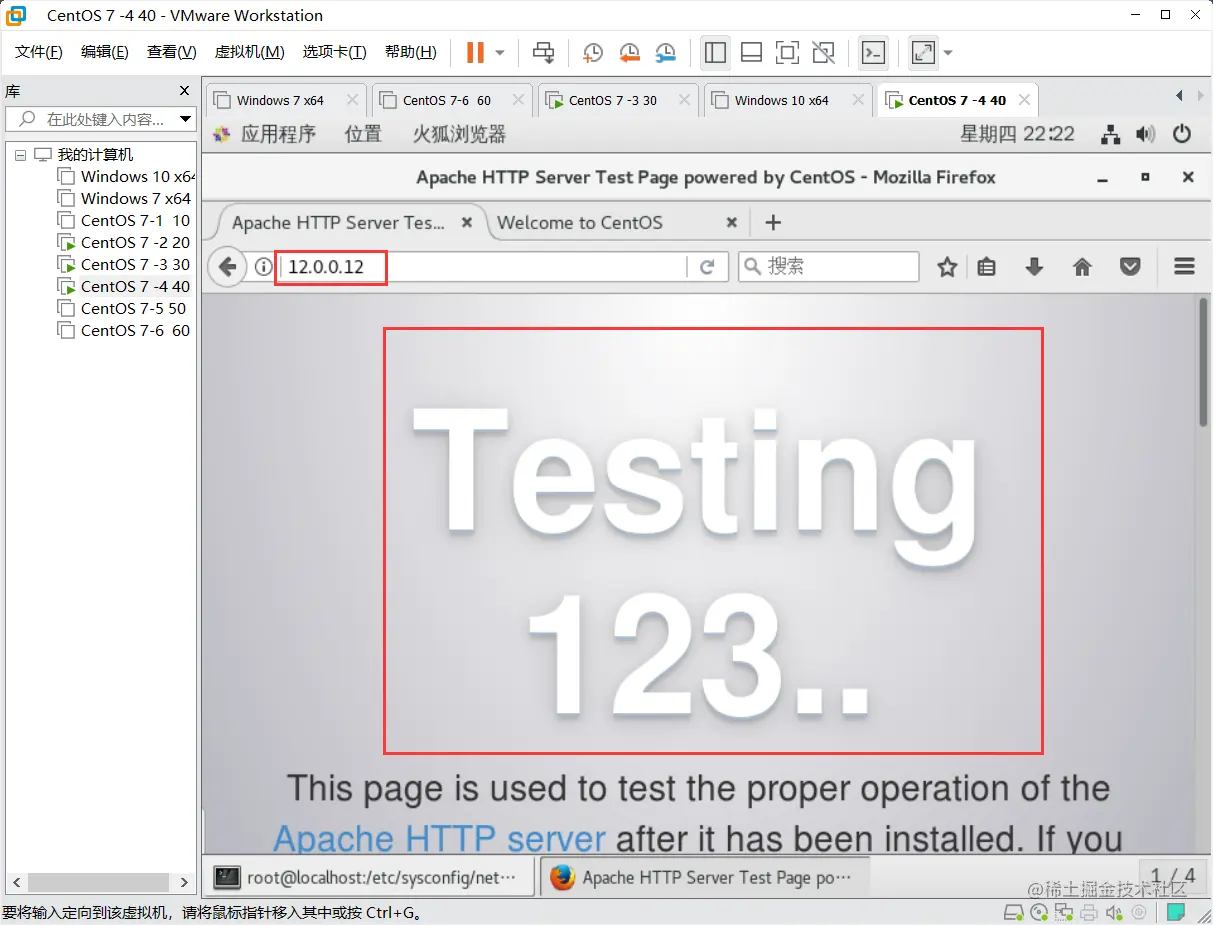

使用浏览器测试一下12.0.0.12是不是通的 QQ截图20220915222308.png 在网关服务器测试也是可以通的

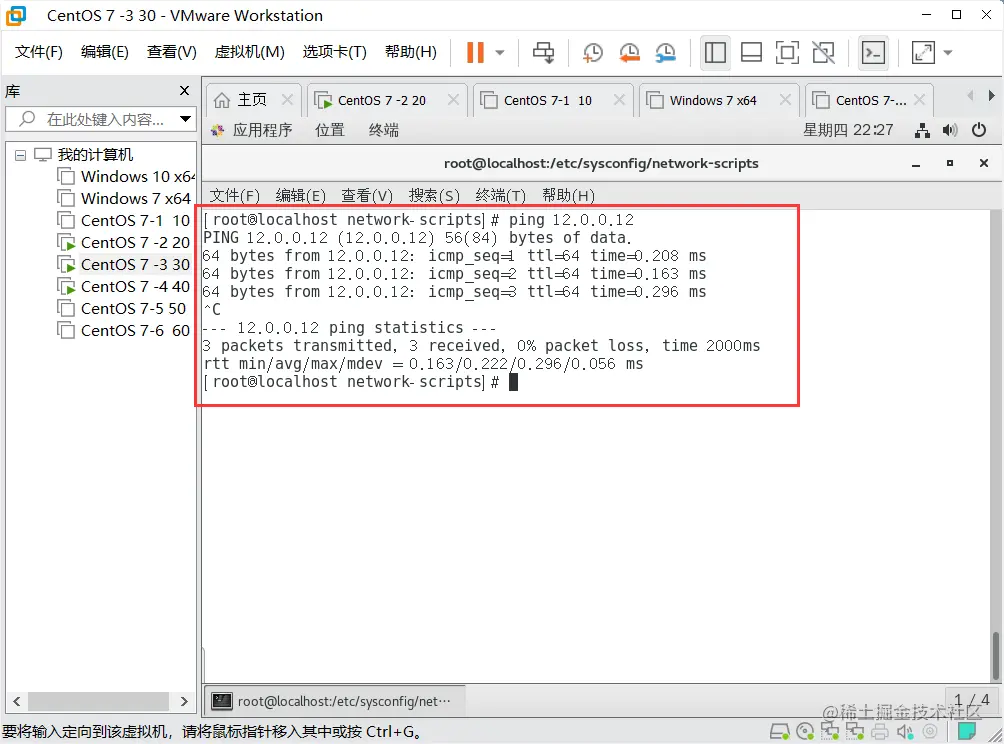

QQ截图20220915222443.png 使用网关服务器ping12.0.0.12是可以通的

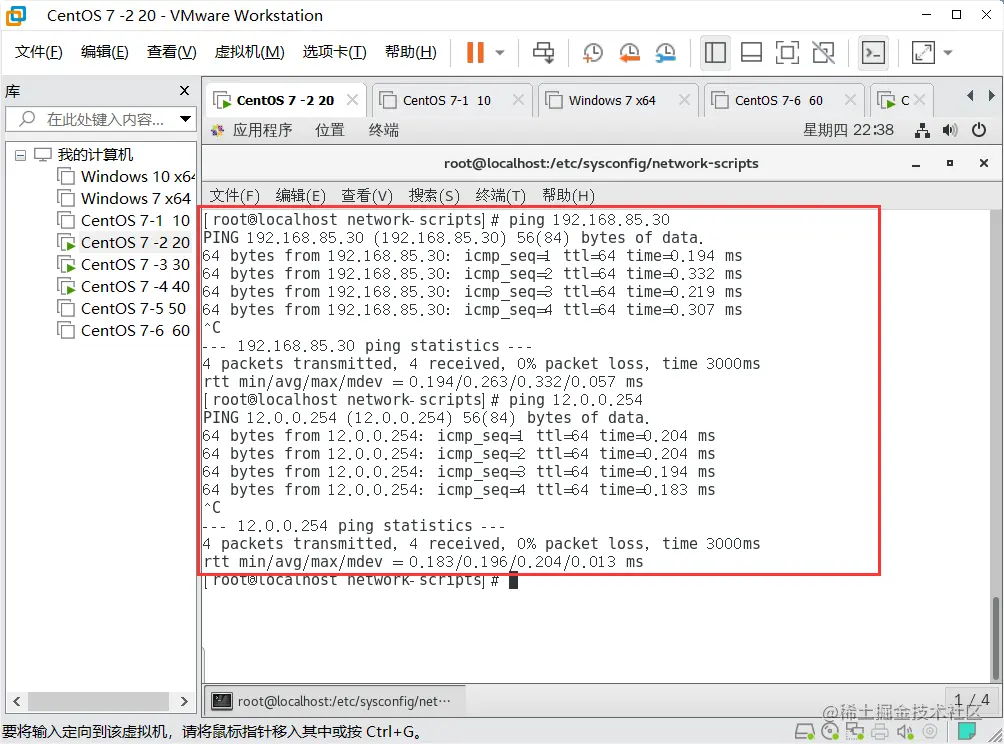

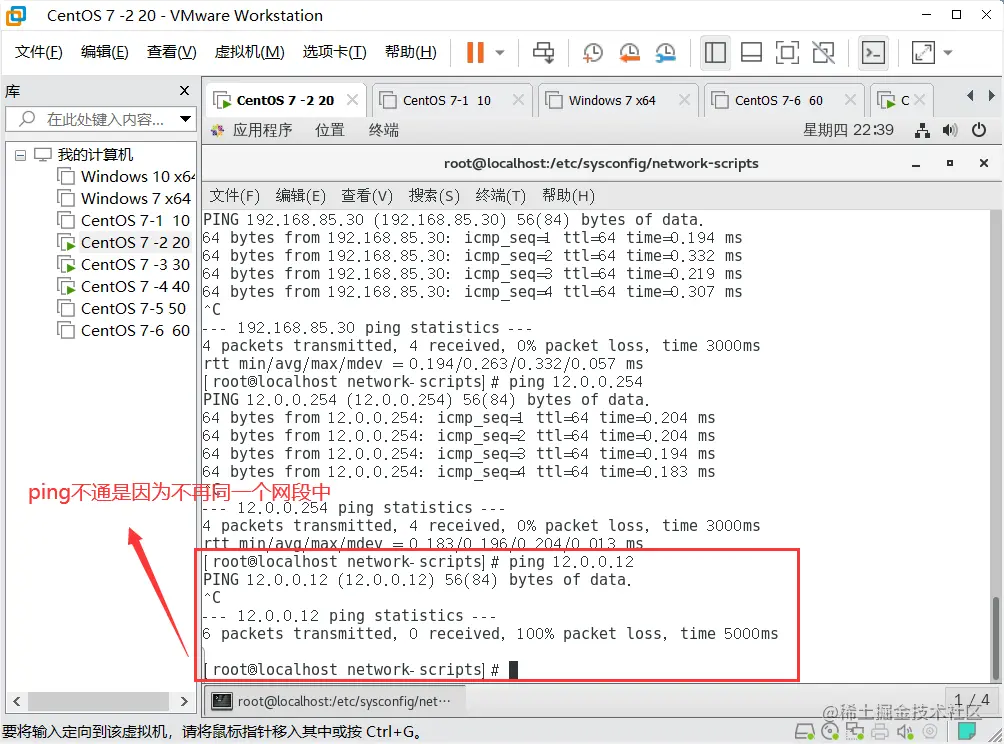

QQ截图20220915222758.png ping客户端也是可以通的 QQ截图20220915223324.png 使用客户端分别去ping


QQ截图20220915223954.png 修改网关服务器的内核配置文件

[root@localhost network-scripts]# vim /etc/sysctl.conf
修改内核配置文件

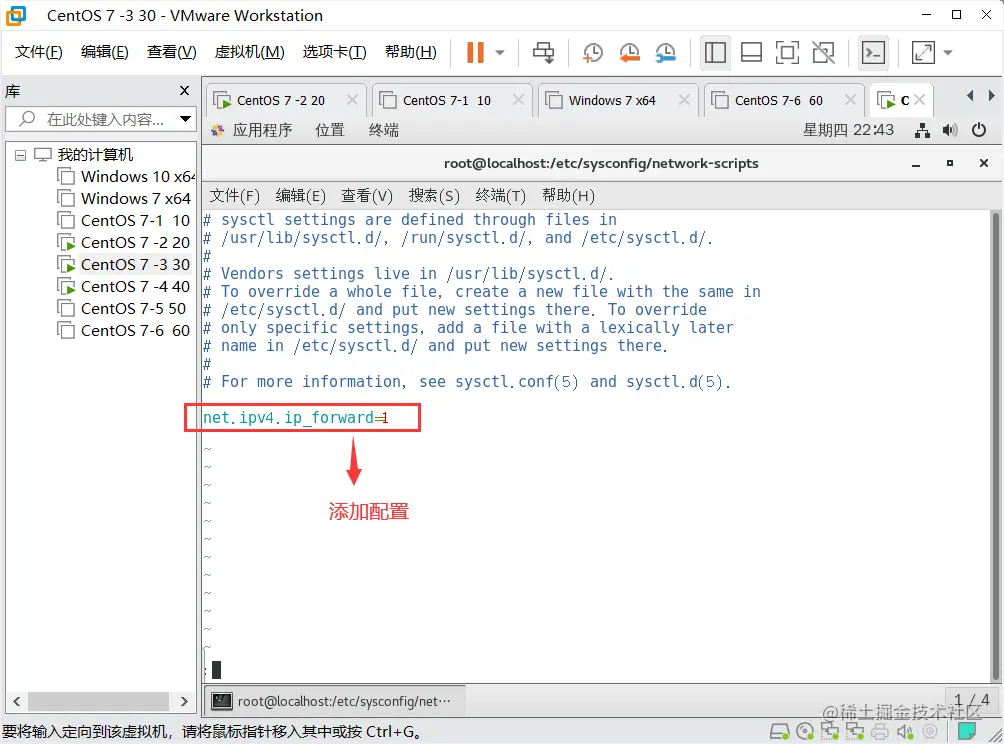

QQ截图20220915224355.png 这个服务是用来起来IP的路由的转发功能

[root@localhost network-scripts]# sysctl -p
net.ipv4.ip_forward = 1
修改完配置以后 -p 加载一下配置
1 代表开始 IP路由转发功能

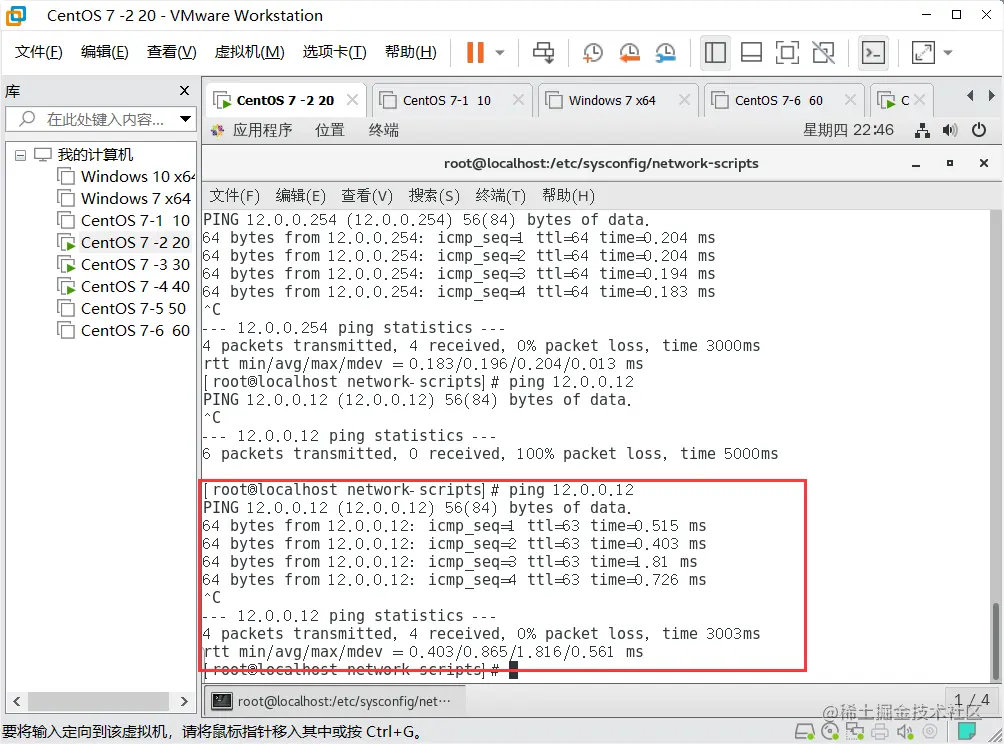

此时再用客户端去ping 12.0.0.12 就可以通了


6.去外部服务器开启日志
[root@localhost network-scripts]# cd /var/log/httpd
httpd的日志文件
[root@localhost httpd]# ls
access_log  error_log
[root@localhost httpd]# tail -f access_log
跟踪日志的情况

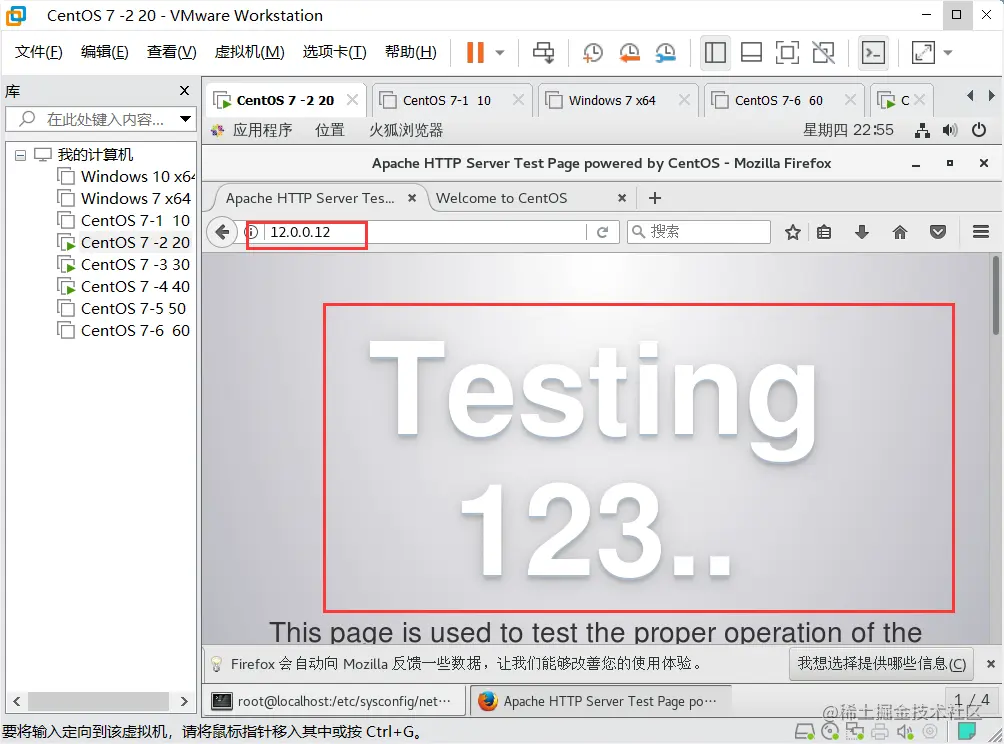

QQ截图20220915225246.png 用客户机去访问 12.0.0.12

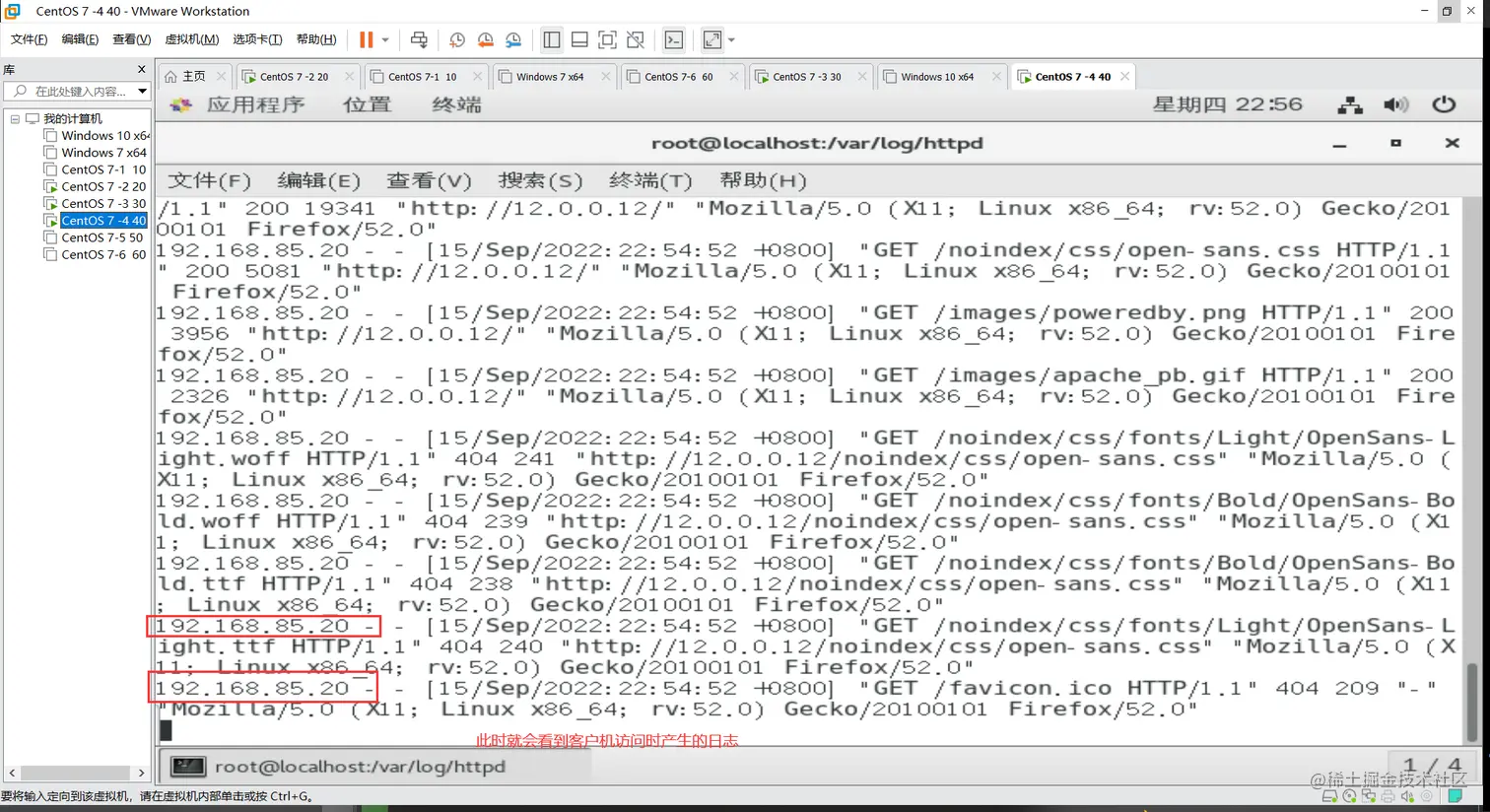

QQ截图20220915225529.png 查看外部服务器的httpd日志

目前只是实现了IP地址的转发，没有实现源地址的转换，所以网关服务器的日志中能看到是哪一台主机来访问的，能查看到内网IP的IP地址

主意：目前只是模拟环境，并不是生产环境，没有实现跟踪路由，在真实的生产环境可以ping通，但是无法访问网站


7.实现源IP地址的公网转换

修改网关服务器的规则

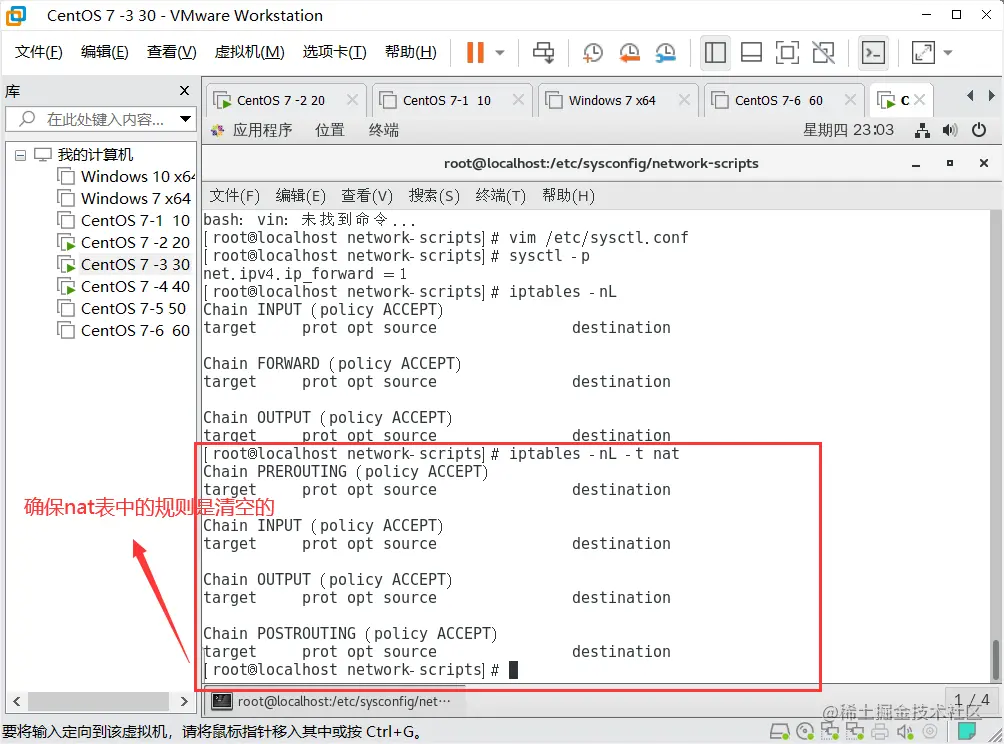

确保nat表中的规则是清空的 QQ截图20220915230453.png

[root@localhost network-scripts]# iptables -t nat -A POSTROUTING -s 192.168.85.0/24 -o  ens36 -j SNAT --to-source 12.0.0.254

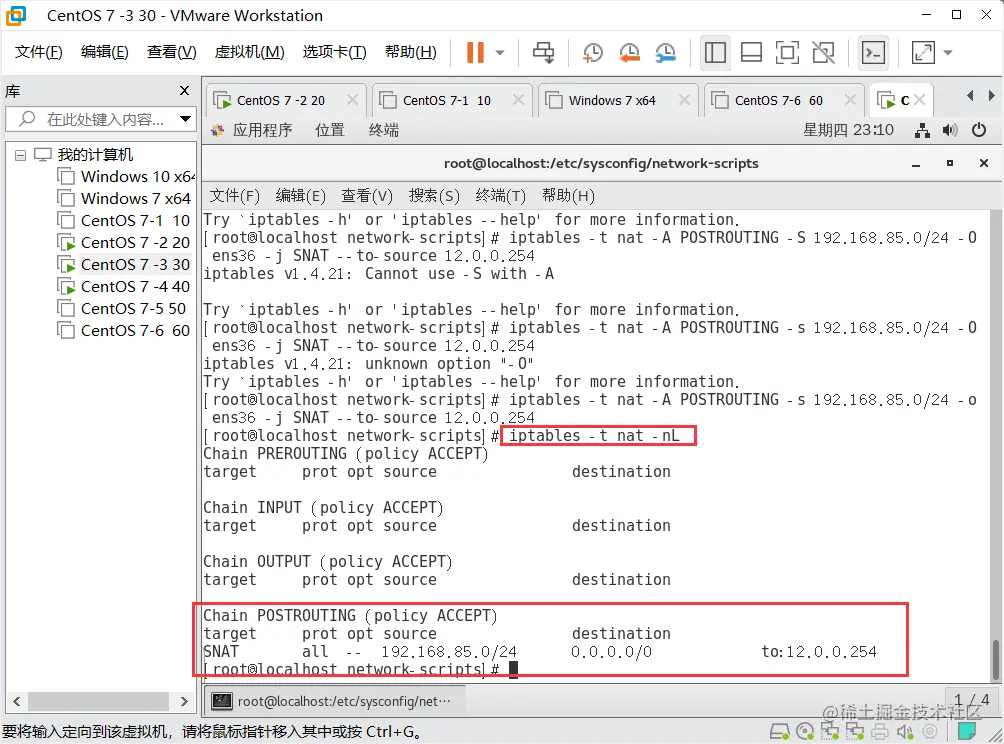

查看nat表的规则

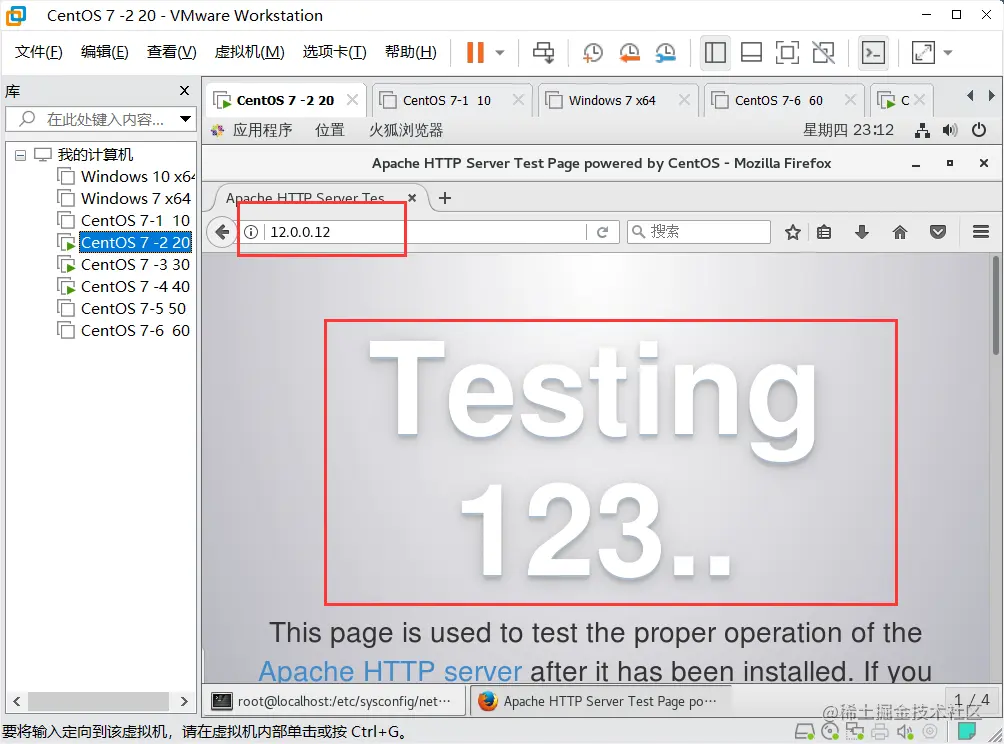

QQ截图20220915231033.png 使用客户端访问 12.0.0.12 网站

QQ截图20220915231303.png 再去查看外部服务器httpd日志

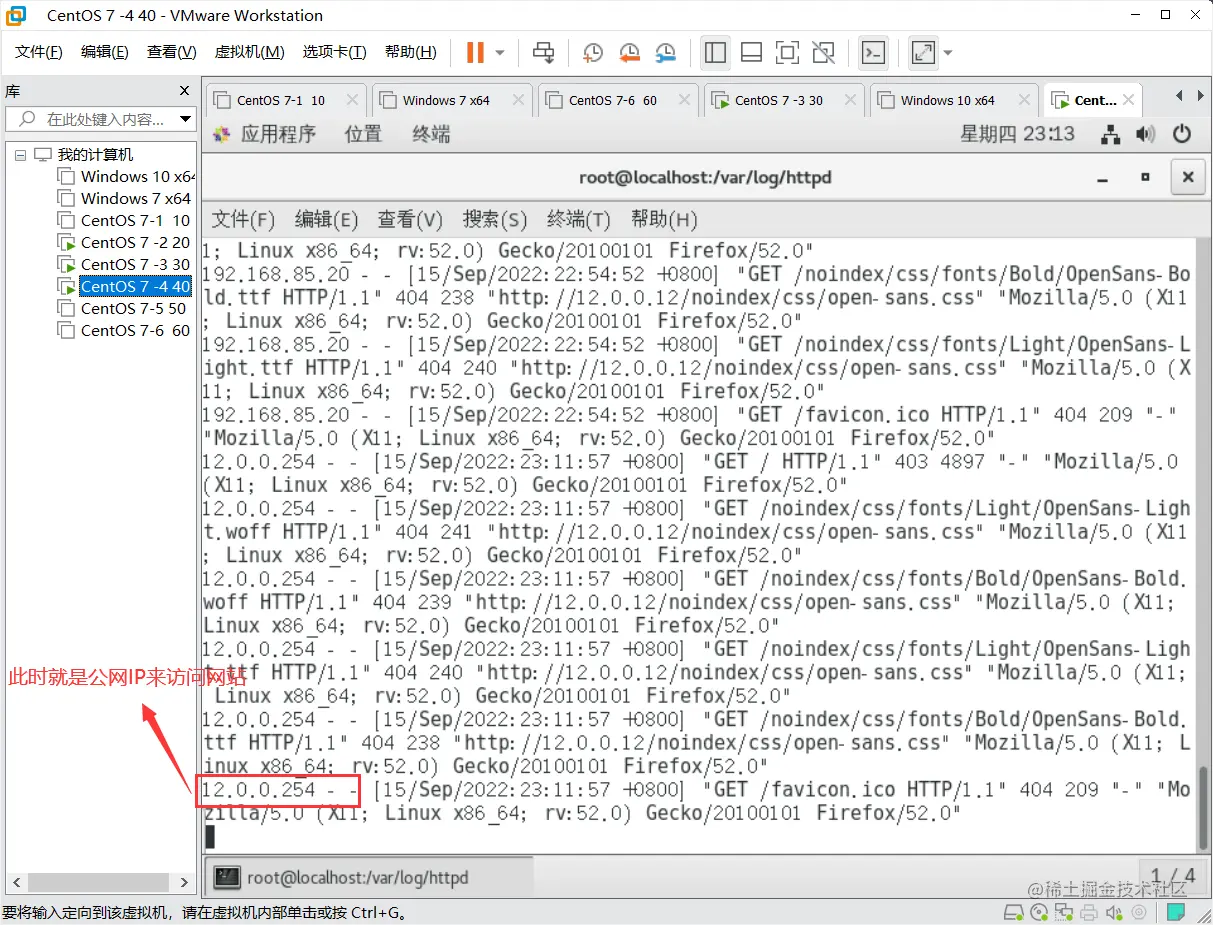

此时的日志就变成可公网IP来访问了 QQ截图20220915231423.png

扩充

临时开启：

 echo 1 > /proc/sys/net/ipv4/ip_forward
 或
 sysctl -w net.ipv4.ip_forward=1

永久开启：

 vim /etc/sysctl.conf
 net.ipv4.ip_forward=1    #将此行写入配置文件
 ​
 sysctl -p     #读取修改后的配置

SNAT转换1：固定的公网IP地址

 #配置SNAT策略，实现SNAT功能，将所有192.168.72.0这个网段内的ip的源地址改为12.0.0.2
 iptables -t nat -A POSTROUTING -s 192.168.72.0/24 -o ens33 -j SNAT --to 12.0.0.2
 或
 iptables -t nat -A POSTROUTING -s 192.168.72.0/24 -o ens33 -j SNAT --to-source 12.0.0.2-12.0.0.10
 ​
 #-A POSTROUTING  指定POSTROUTING链
 #-s 192.168.72.0/24  源地址所处的网段（内网IP）
 #-o ens33  出站网卡
 #-j SNAT
 #--to 12.0.0.2   外网IP
 #--to-source 12.0.0.2-12.0.0.10   外网地址池

SNAT转换2：非固定的公网IP地址(共享动态IP地址)

 iptables -t nat -A POSTROUTING -s 192.168.72.0/24 -o ens33 -j MASQUERADE

小知识扩展:

一个IP地址做sNAT转换，一般可以让内网1oo到200台主机实现上网。

2.DNAT

服务器一般不会暴露在公网中，极易被人攻击。服务器一般使用内网IP，所以访问服务器时需要进行目标地址转换。

DNAT策略的的典型应用环境：

  • 在Internet中发布位于企业局域网内的服务器

DNAT策略的原理

  • 目标地址转换，Destination Network Address Translation
  • 修改数据包的目标地址


2.1.DNAT转换前提条件

  1. 局域网的Web服务器能够访问Internet
  2. 网关的外网地址有正确的DNS解析记录
  3. Linux网关开启IP路由转发

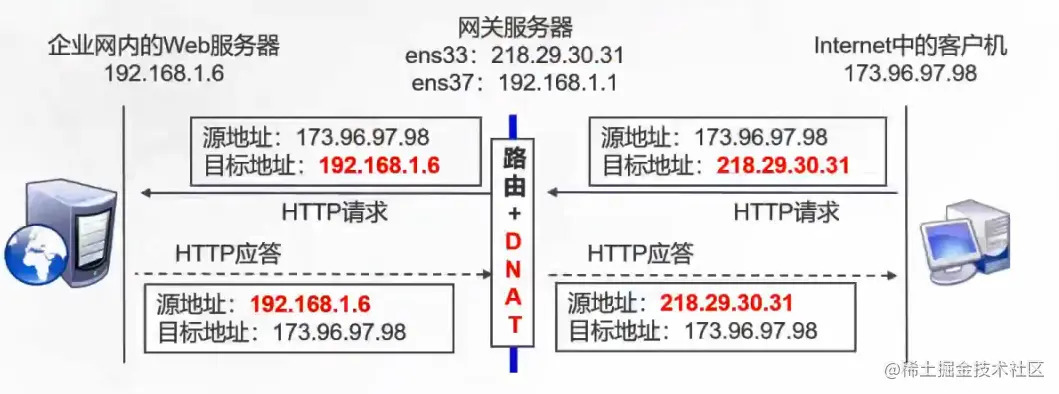

DNAT转换的情况 QQ截图20220916144227.png

实验DNAT

准备环境

进入网关服务器

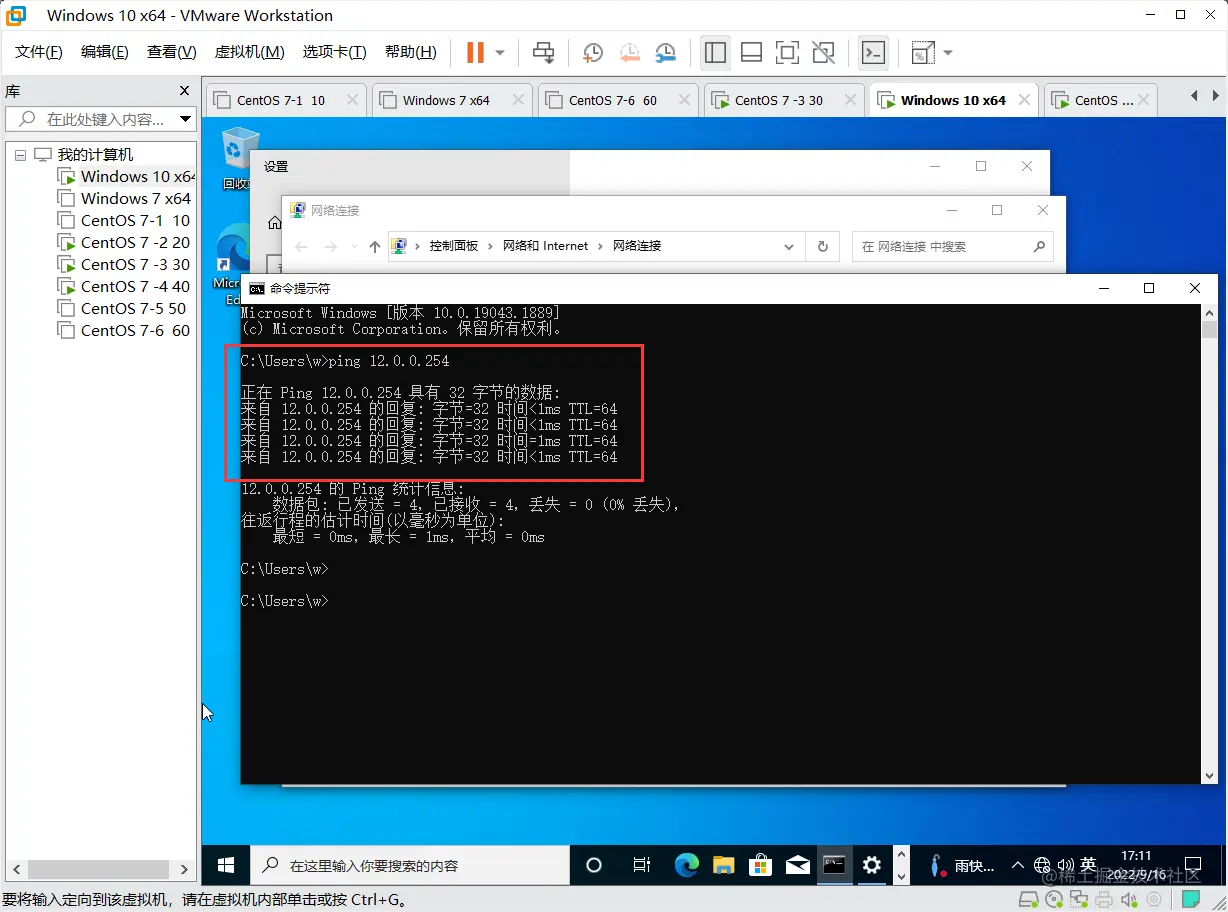

QQ截图20220916171205.png 修改网卡配置 QQ截图20220916152331.png

systemctl stop firewalld   //必须关闭防火墙
setenforce 0
systemctl status iptables.service   //查看一下iptables是不是打开的状态
yum -y install iptables-services.x86_64  //未打开就安装软件
systemctl status iptables.service    //再看一下状态
systemctl start iptables.service    //重启一下服务
iptables -F && iptables -t nat -F  //清空filter表和nat表
iptables -t nat -nL       //查看nat表中是否还存在规则

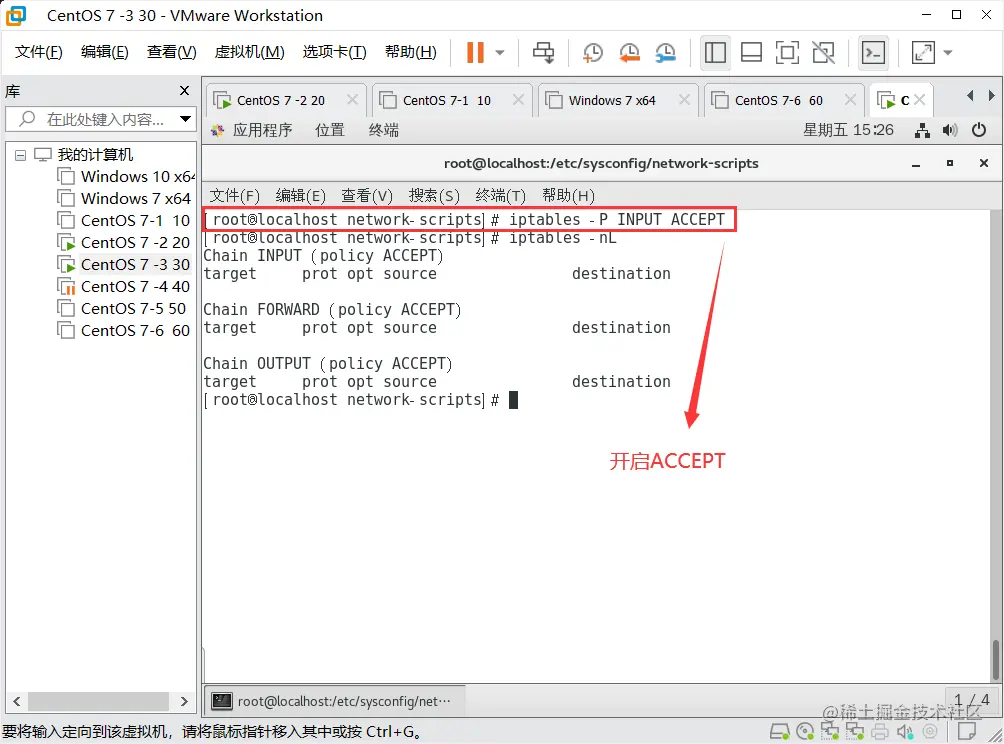

开启 ACCEPT

[root@localhost network-scripts]# iptables -P INPUT ACCEPT

QQ截图20220916152703.png 修改网卡配置

[root@localhost network-scripts]# pwd
/etc/sysconfig/network-scripts
[root@localhost network-scripts]# vim ifcfg-ens33


[root@localhost network-scripts]# systemctl restart network  //重启网卡

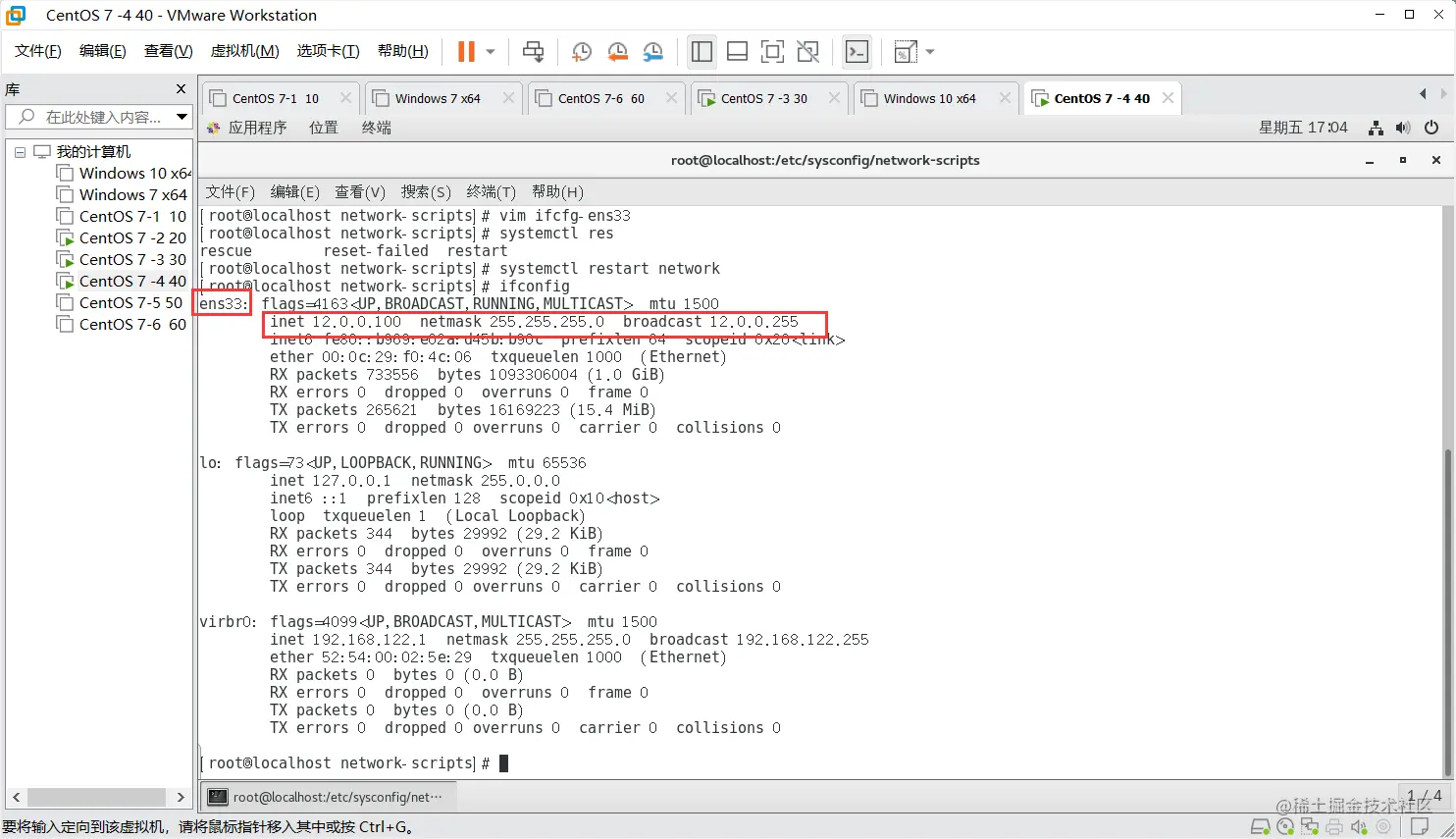

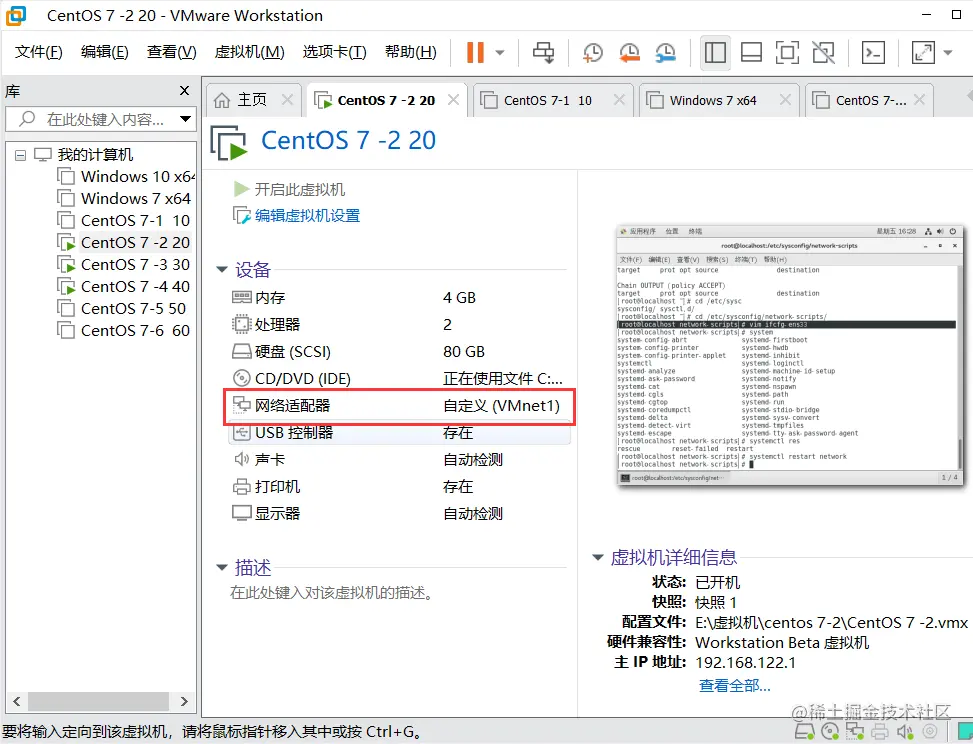

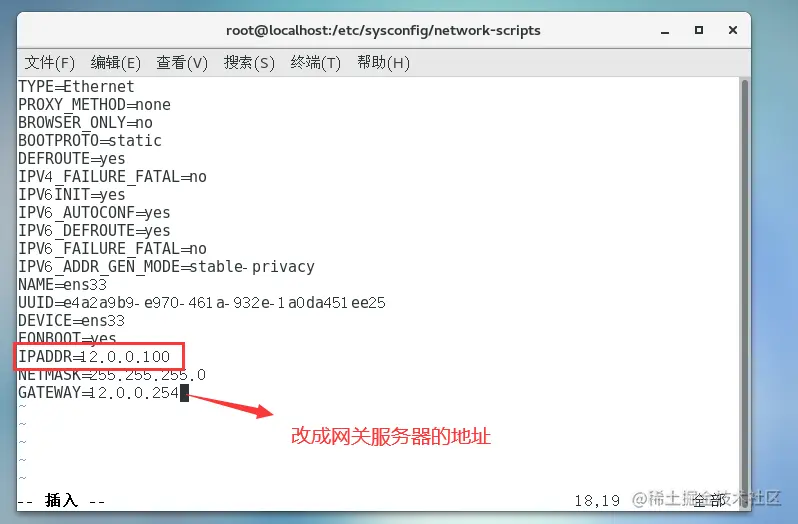

外部服务器 QQ截图20220916162831.png 修改网卡配置

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# vim ifcfg-ens33


[root@localhost network-scripts]# systemctl restart network   //重启网卡

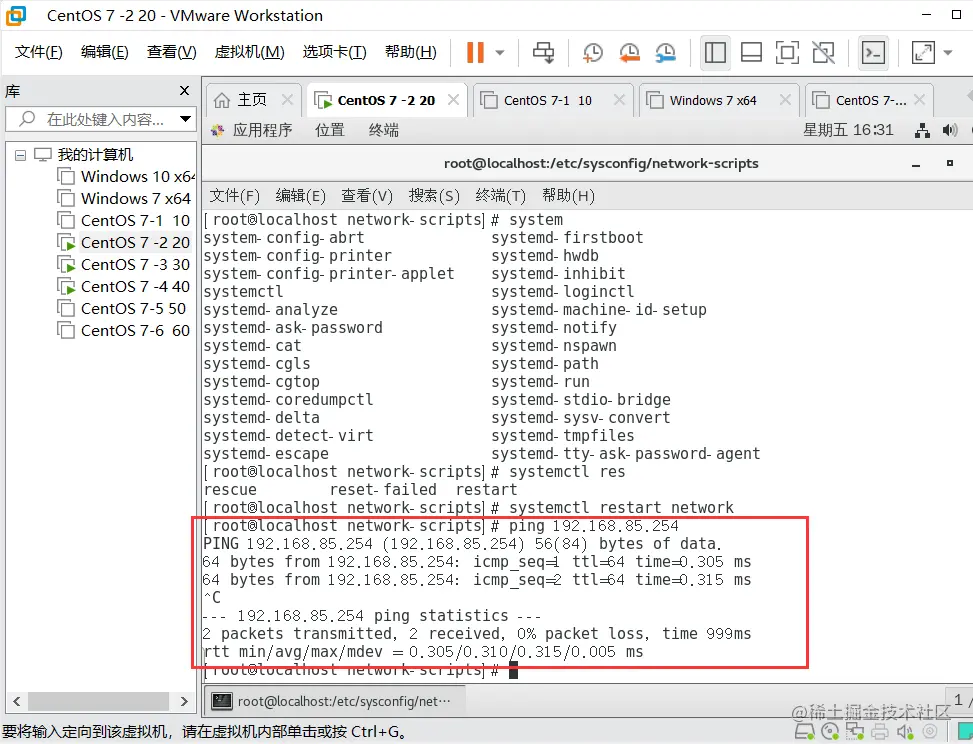

ping 网关是可以ping通的 QQ截图20220916163144.png

由于做外网服务器，所有需要安装httpd服务

[root@localhost network-scripts]# yum -y install httpd
[root@localhost network-scripts]# systemctl start httpd
启动一下服务

访问一下本机服务器

QQ截图20220916163657.png 进入一台linu客户机

[root@localhost ~]# iptables -F && iptables -t nat -F
清空一下防火墙规则

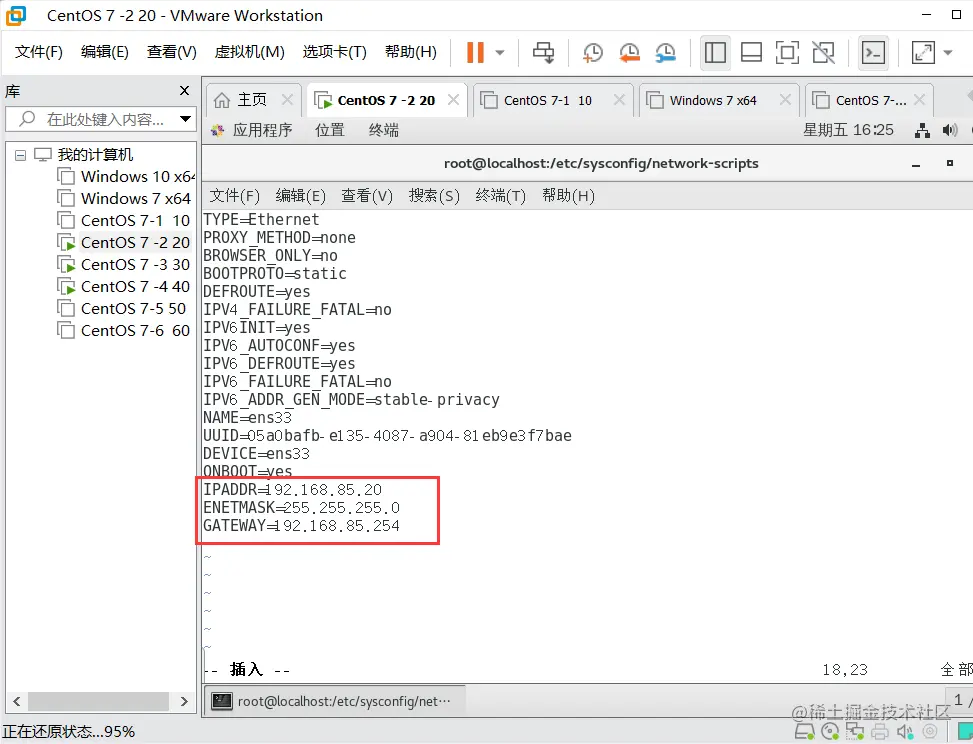

修改网卡配置


[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# vim ifcfg-ens33


[root@localhost network-scripts]# systemctl restart network
重启网卡


ping一下网关

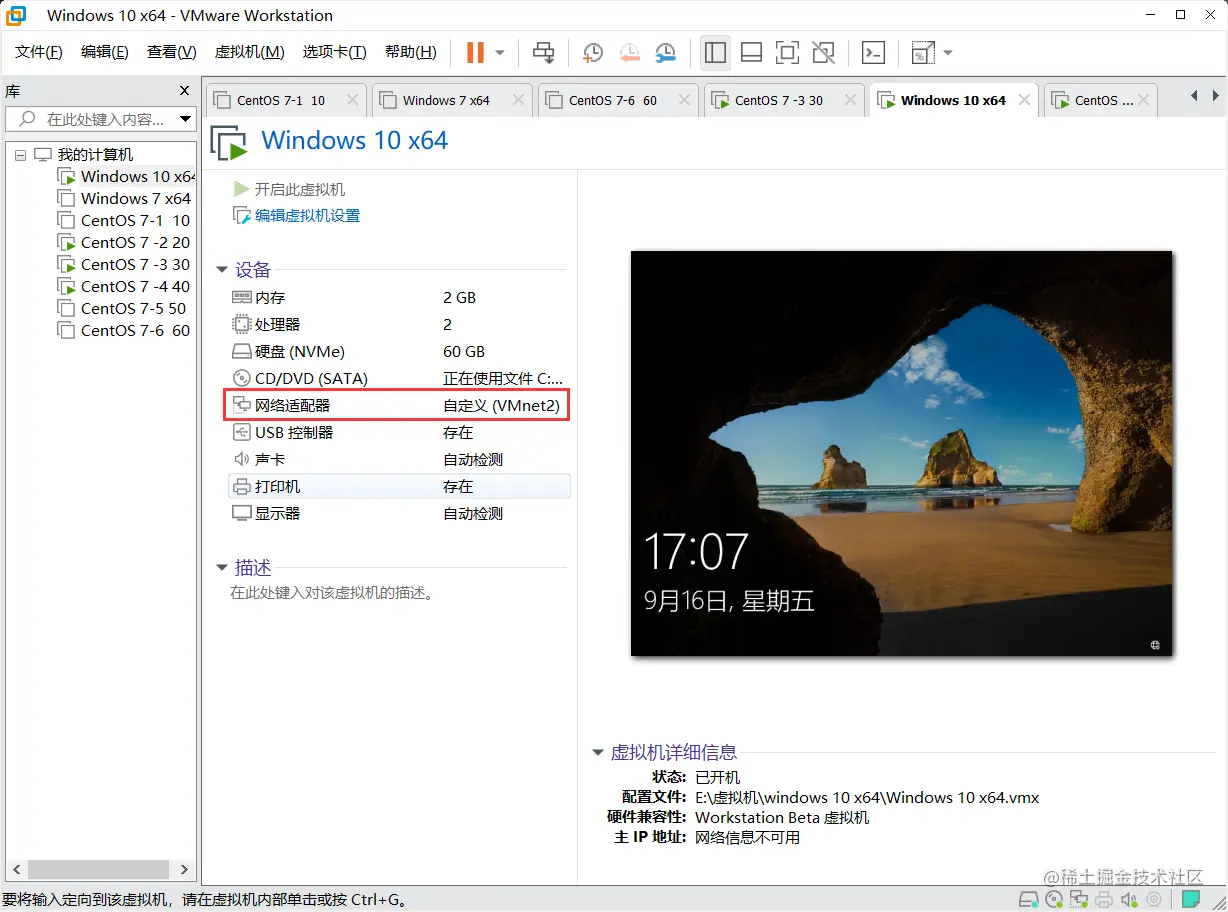

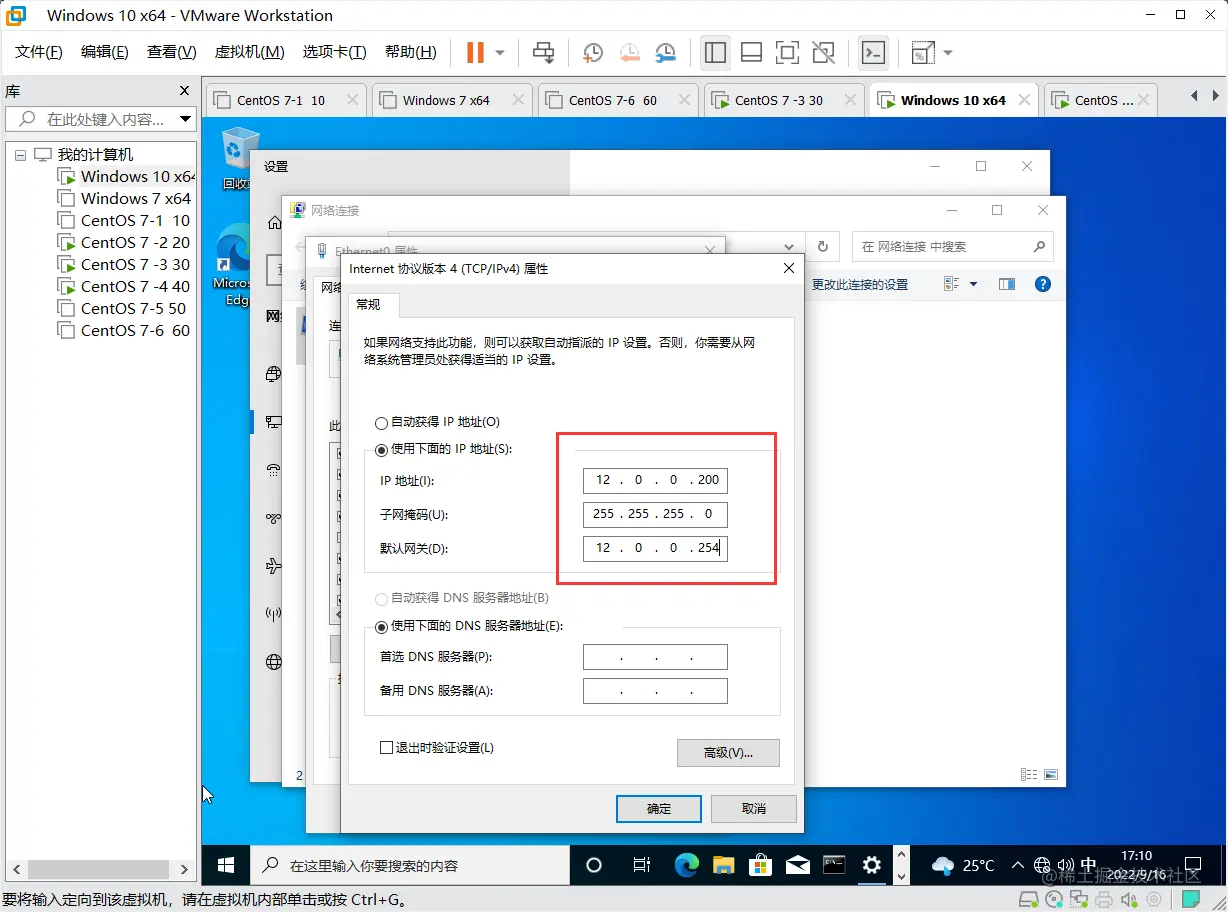

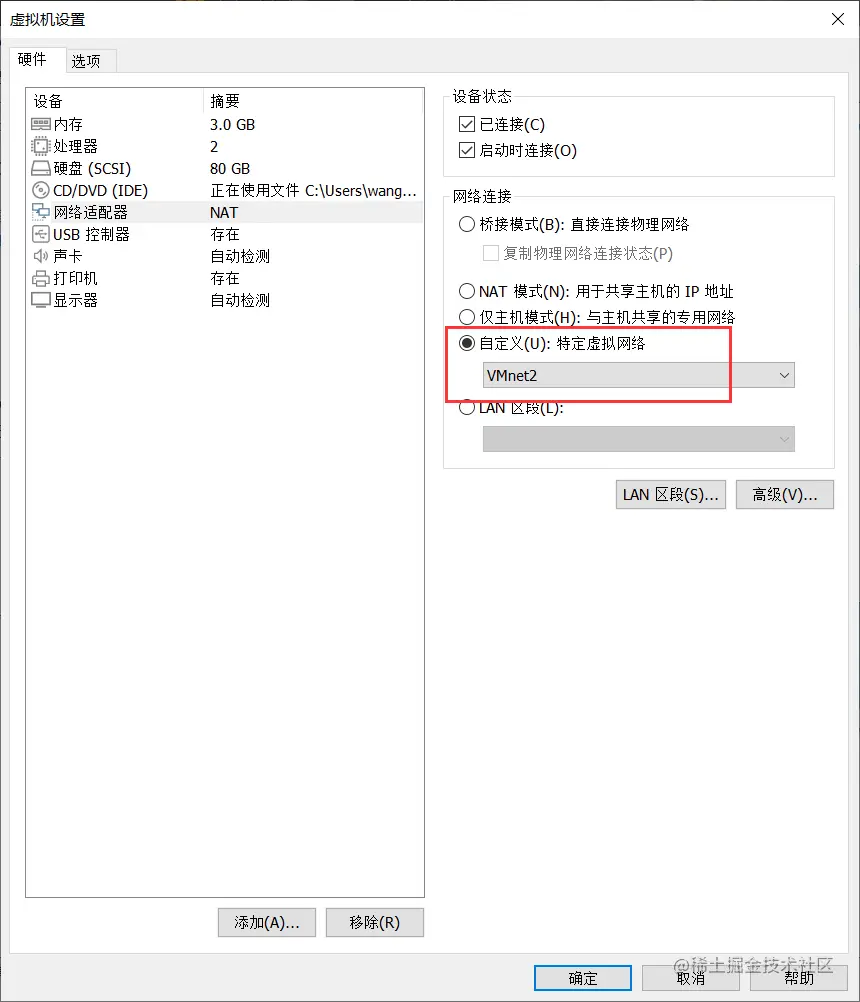

打开window客户机 设置一下网卡配置


QQ截图20220916171031.png ping网关是可以通的


修改规则

给网关服务器配置规则

修改内核文件

[root@localhost network-scripts]# vim /etc/sysctl.conf

[root@localhost network-scripts]# sysctl -p
net.ipv4.ip_forward = 1
加载一下，使修改永久生效


修改nat表中的规则

[root@localhost network-scripts]# iptables -t nat -A POSTROUTING -s 192.168.85.0/24 -o ens36 -j SNAT --to 12.0.0.254
[root@localhost network-scripts]# iptables -t nat -A PREROUTING -d 12.0.0.254 -p tcp --dport 80 -i ens36 -j DNAT --to 192.168.85.20:80

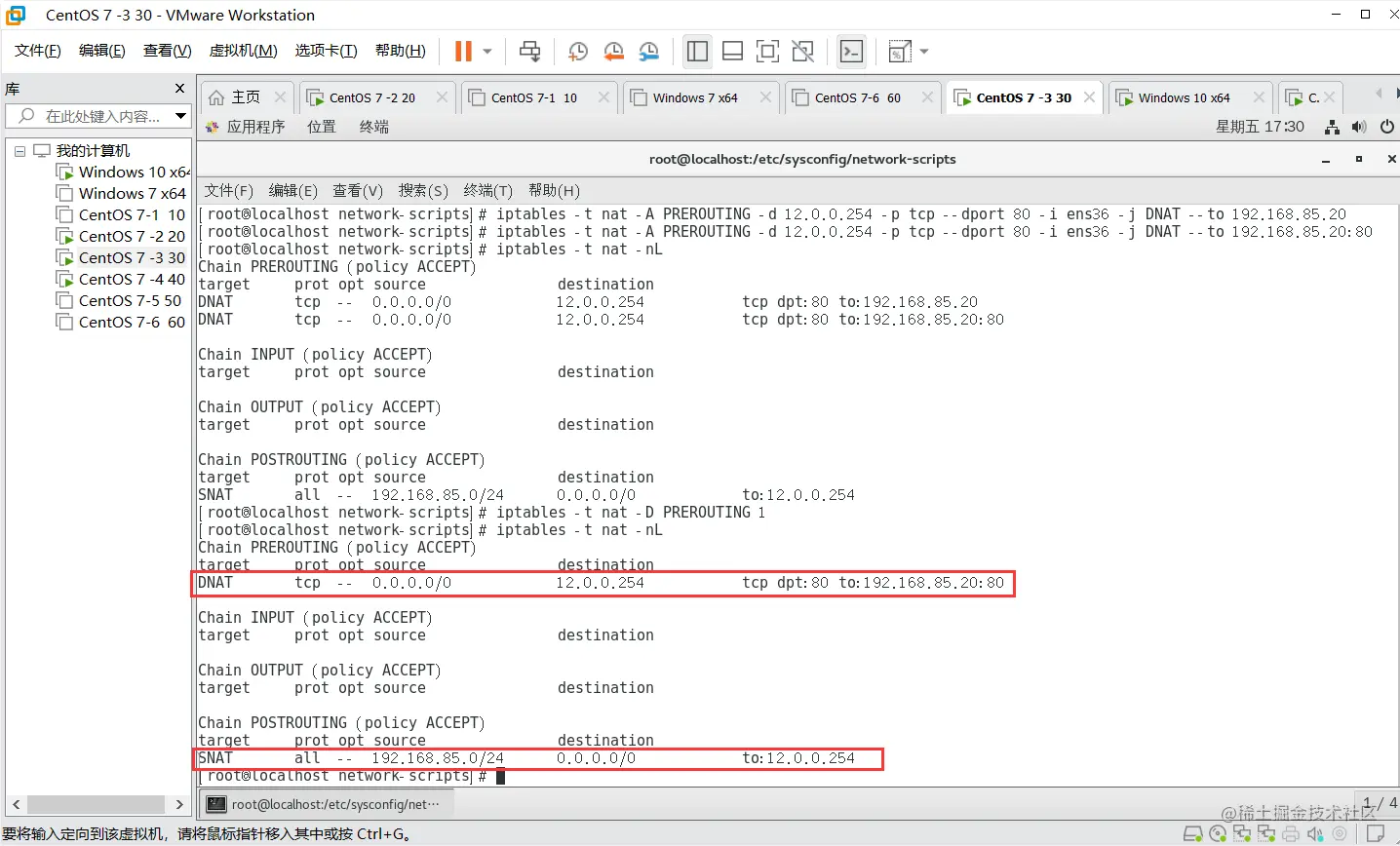

QQ截图20220916173114.png 使用windows服务器测试一下

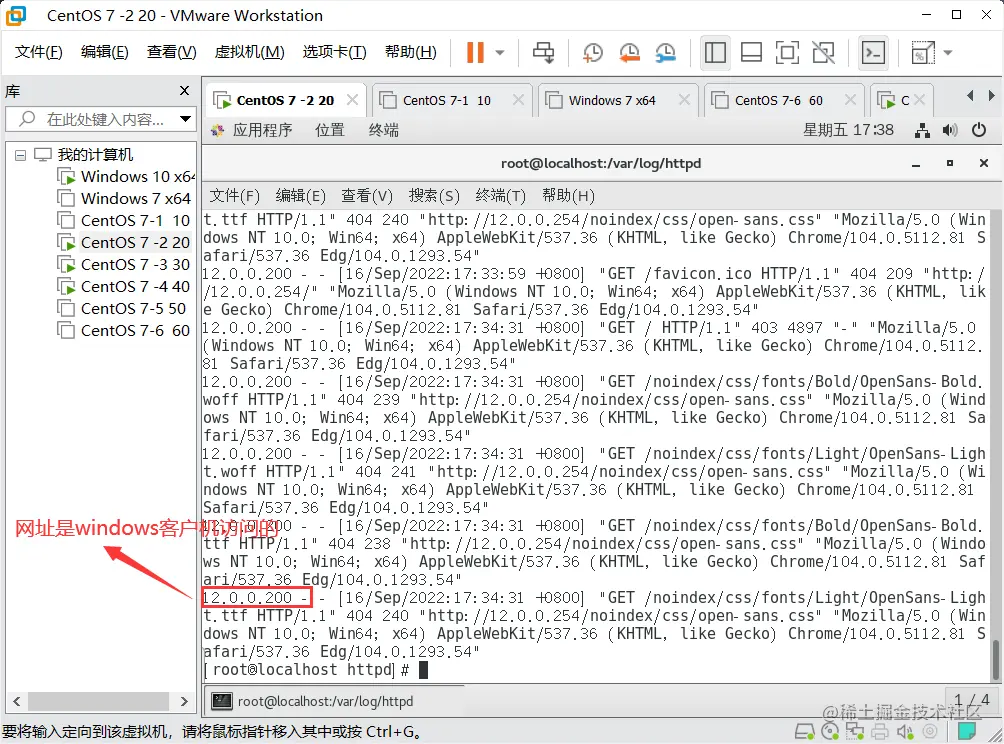

去外部服务器看一下httpd日志

[root@localhost network-scripts]# cd /var/log/httpd/
[root@localhost httpd]# ls
access_log  error_log
[root@localhost httpd]# tail access_log


使用Linux客户机去访问 12.0.0.254


使用Linux客户机安装httpd服务

从内网访问外网

[root@localhost network-scripts]# yum -y install httpd

区分前面的实验给网页写入一点类容作为区分

[root@localhost network-scripts]# cd /var/www/html/
[root@localhost html]# ls
[root@localhost html]# echo 'this is internet test web!' > index.html
[root@localhost html]# ls
index.html
[root@localhost html]# systemctl start httpd  //重启一下服务

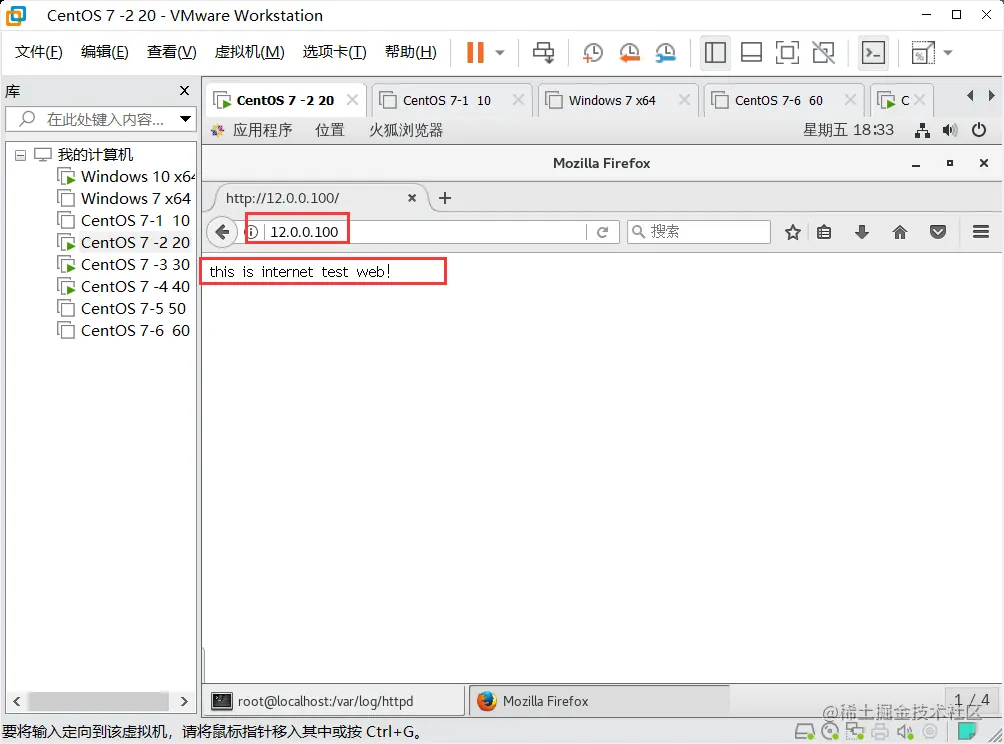

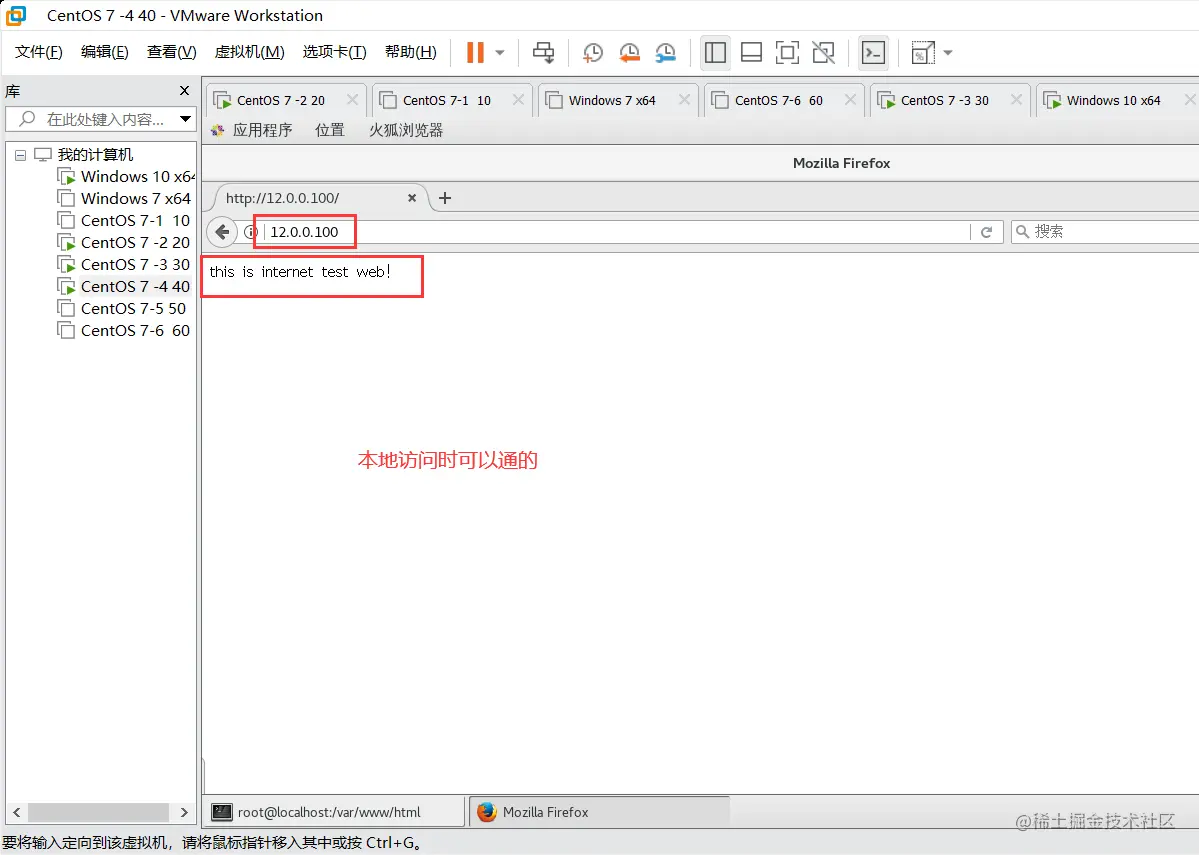

本地访问网页


外部服务器查看网页也是可以查看的

QQ截图20220916183310.png 查看日志

[root@localhost html]# cd /var/log/httpd/
[root@localhost httpd]# ls
access_log  error_log
[root@localhost httpd]# tail access_log


结合上面的DNAT实验过程，配置DNS分离解析

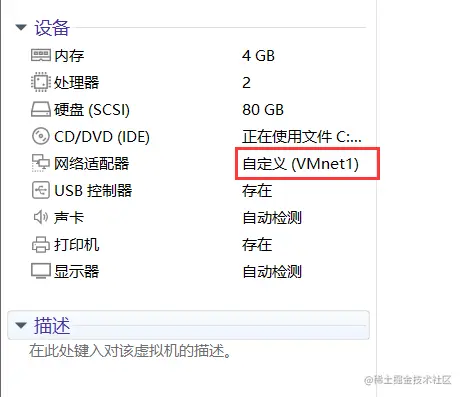

客户端




网关服务器

QQ截图20220917003639.png QQ截图20220917003544.png QQ截图20220917003401.png


在网关服务上配置DNS分离解析

先下载bind软件

yum -y install bind

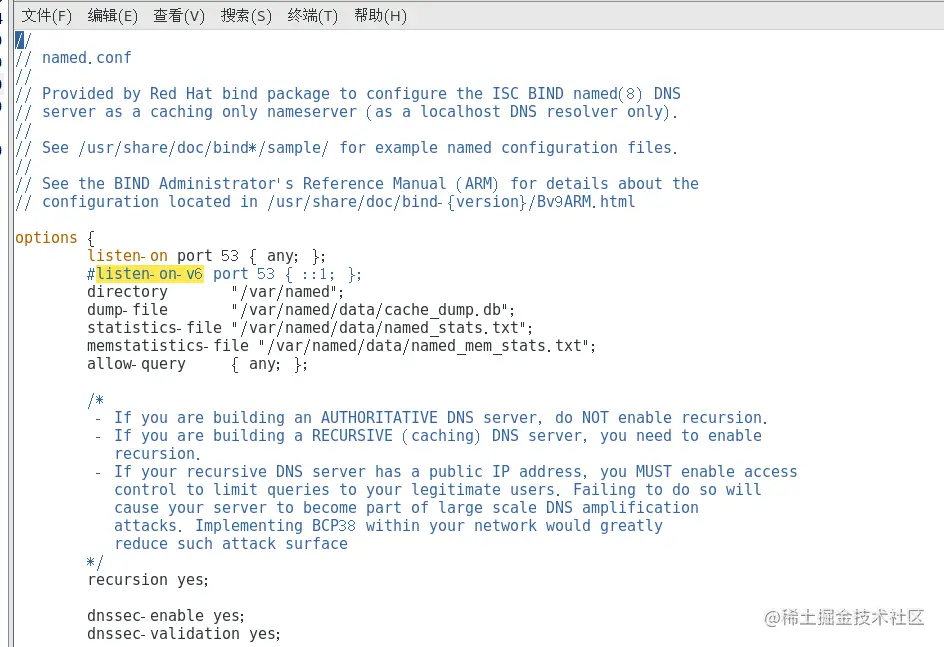

修改主配置文件

[root@localhost etc]# vim /etc/named.conf     //编辑主配置文件
 -----------------------------------
options {
        listen-on port 53 { any; };
        #listen-on-v6 port 53 { ::1; };
        directory       "/var/named";
        dump-file       "/var/named/data/cache_dump.db";
        statistics-file "/var/named/data/named_stats.txt";
        memstatistics-file "/var/named/data/named_mem_stats.txt";
        allow-query     { any; };

 ​

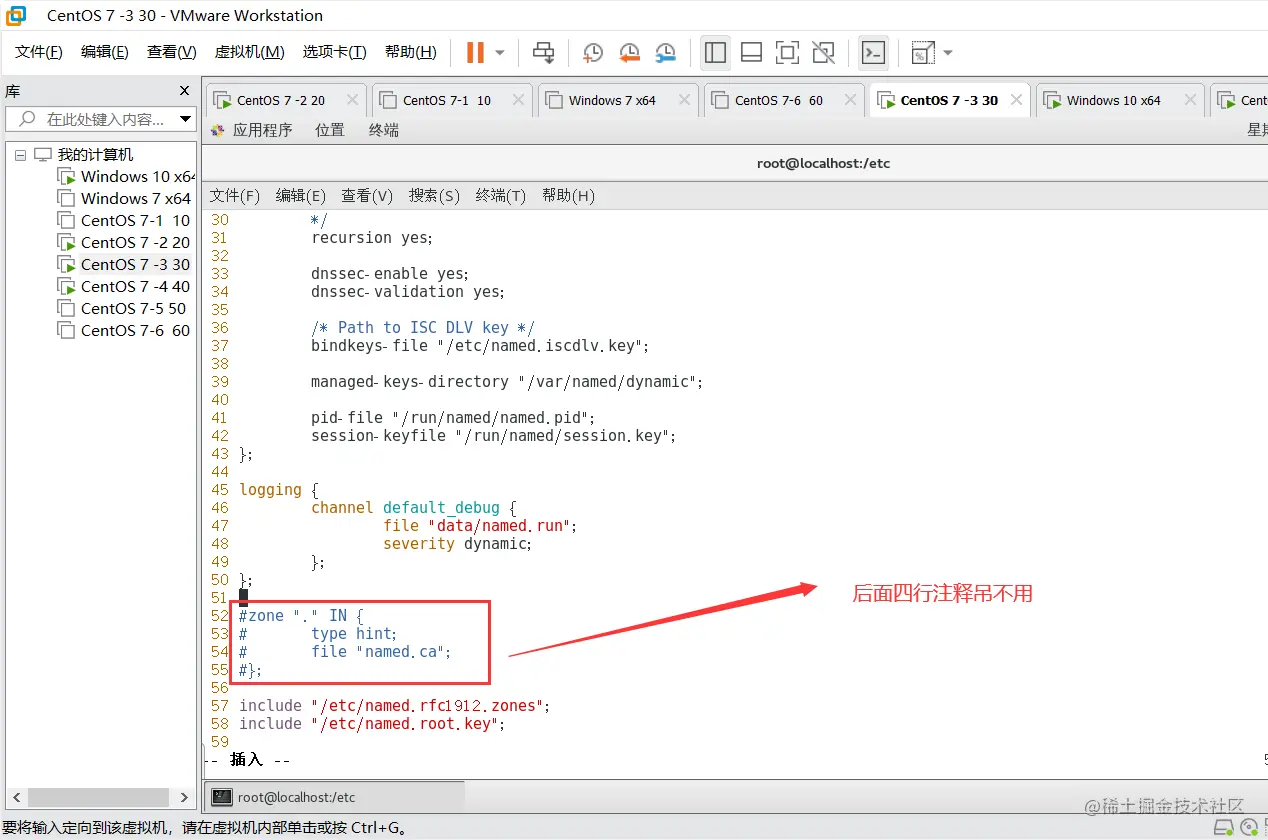

52 #zone "." IN {
53 #      type hint;
54 #      file "named.ca";
55 #};



修改区域配置文件

[root@localhost etc]# vim /etc/named.rfc1912.zones
--------------------------------------------------
view "lan" {
        match-clients { 192.168.85.0/24; };
        zone "wangsan.com" IN {
                type master;
                file "wangsan.com.zone.lan";
        };
        zone "." IN {
                type hint;
                file "named.ca";
        };
};

view "wan" {
    match-clients { any; };
    zone "wangsan.com" IN {
        type master;
        file "wangsan.com.zone.wan";
    };
};
~

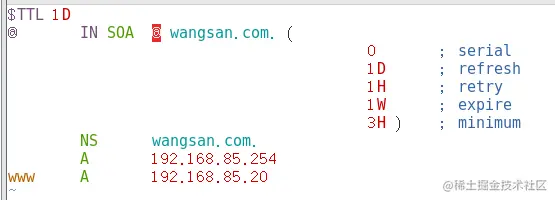

修改内网解析地址库文件：
[root@localhost etc]# cd /var/named/
[root@localhost named]# cp -p named.localhost  wang.com.zone.lan
[root@localhost named]# vim wang.com.zone.lan
$TTL 1D
@       IN SOA  @ wangsan.com. (
                                        0       ; serial
                                        1D      ; refresh
                                        1H      ; retry
                                        1W      ; expire
                                        3H )    ; minimum
        NS      wangsan.com.
        A       192.168.85.254
www     A       192.168.85.20
~

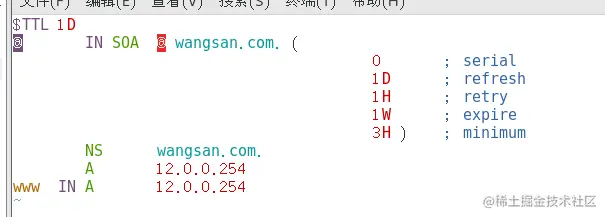

修改外网解析地址库文件。之后启动named服务
[root@localhost named]# cp -p named.localhost  wang.com.zone.wan
[root@localhost named]# vim wang.com.zone.wan
$TTL 1D
@       IN SOA  @ wangsan.com. (
                                        0       ; serial
                                        1D      ; refresh
                                        1H      ; retry
                                        1W      ; expire
                                        3H )    ; minimum
        NS      wangsan.com.
        A       12.0.0.254
www  IN A       12.0.0.254
~


[root@localhost ~]# systemctl restart named  //c重启服务
[root@localhost named]# host www.wangsan.com
www.wangsan.com has address 192.168.85.20
[root@localhost named]# cat /etc/resolv.conf
# Generated by NetworkManager
nameserver 192.168.85.254
nameserver 12.0.0.254
再去Linux客户机
[root@localhost httpd]# systemctl status httpd  //查看是否开启

此时就解析成功了


tcpdump 抓包

网络数据包截获分析工具。支持针对网络层、协议、主机、网络或端口的过滤。并提供and、or、not等逻辑语句帮助去除无用的信息。

安装 tcpdump

/ # apk update
/ # apk add tcpdump

tcpdump top -i ens33 -t -s 0 -c 100 and dst port ! 22 and src net 192.168.1.0/24 -w ./target.cap

  1. tcp: ip icmp arp rarp和 tcp、udp、icmp这些协议选项等都要放到第一个参数的位置，用来过滤数据包的类型
  2. -i ens33 :只抓经过接口ens33的包
  3. -t :不显示时间戳
  4. -s 0 :抓取数据包时默认抓取长度为68字节。加上-s 0后可以抓到完整的数据包(5)-c 100 :只抓取100个数据包
  5. dst port ! 22 :不抓取目标端口是22的数据包
  6. src net 192.168.1.0/24 :数据包的源网络地址为192.168.1.0/24
  7. -w ./target.cap :保存成cap文件，方便用ethereal(即wireshark)分析

例题

要在ens33网卡上抓取http协议相关的数据包

tcpdump tcp port 80 and -i ens33 -s0 -w ./pkg.cap

要在ens33网卡上抓取和192.168.80.100主机通信的http协议相关的数据包

tcpdump tap port 80 and -i ens33 -s0 -w ./pkg.cap an[i host 192.168.85.100
