在Android项目中，资源文件一般都是放在下面的两个文件夹中，分别是assets和res，assets一般会存放一些mp4、mp3、html相对较大的文件；而res目录下则是区分很多级子目录，像布局文件（layout）、图片（drawable）等。
那么这两个文件夹下资源加载有什么区别呢？
（1）res文件夹下全部资源，系统会为他们生成一个唯一id，在XML文件中就能够拿到这个id直接访问，相信伙伴们都了解这个，这样访问速度是最块的；
（2）assets目录下的资源需要通过AssetManager访问，系统不会为他们生成唯一id，因此访问速度会慢些，而且不能直接在XML文件中访问。
以上就是宿主app中加载资源的方式，但是如果是想要加载插件中的资源，该如何做到呢？在上一节的介绍中，虽然启动了插件中的Activity，但是布局文件并没有加载出来。
因为启动宿主app的时候，插件资源并没有被加载进来，只加载了宿主的资源，虽然启动了插件的Activity，但是因为拿到的是宿主的上下文，获取资源时只能拿到宿主的资源，无法加载插件资源。
1 Android资源加载流程
所以，如果想要加载插件中的资源，那么首先就需要清楚宿主app加载资源的流程，好在某个点通过hook的方式来加载插件中的资源。
首先我们先看最简单的，获取一个尺寸的值
resources.getDimension(androidx.constraintlayout.widget.R.dimen.abc_action_bar_content_inset_material)
我们需要关注一个类，ResourcesImpl，全部的资源加载都会集中到这个类中
public float getDimension(@DimenRes int id) throws NotFoundException {
final TypedValue value = obtainTempTypedValue();
try {
final ResourcesImpl impl = mResourcesImpl;
impl.getValue(id, value, true);
if (value.type == TypedValue.TYPE_DIMENSION) {
return TypedValue.complexToDimension(value.data, impl.getDisplayMetrics());
}
throw new NotFoundException("Resource ID #0x" + Integer.toHexString(id)
+ " type #0x" + Integer.toHexString(value.type) + " is not valid");
} finally {
releaseTempTypedValue(value);
}
}
在这个类中，保存一个AssetManager对象，所有的资源加载都是通过AssetManager来实现的
final AssetManager mAssets;
1.1 Android系统资源绑定
当我们想加载资源的时候，都是需要通过上下文context获取resource对象，无论是Application还是Activity，还是其他的组件，既然有获取，那么是在什么时候设置的resource对象呢，那么就需要从context创建开始，这里以Activity为例。
当启动一个Activity的时候，是在Activity的performLaunchActivity方法中，调用了createBaseContextForActivity方法
private Activity performLaunchActivity(ActivityClientRecord r, Intent customIntent) {
ActivityInfo aInfo = r.activityInfo;
//......
ContextImpl appContext = createBaseContextForActivity(r);
Activity activity = null;
}
private ContextImpl createBaseContextForActivity(ActivityClientRecord r) {
final int displayId = ActivityClient.getInstance().getDisplayId(r.token);
ContextImpl appContext = ContextImpl.createActivityContext(
this, r.packageInfo, r.activityInfo, r.token, displayId, r.overrideConfig);
//......
return appContext;
}
在createBaseContextForActivity方法中，通过ContextImpl实现类调用createActivityContext方法创建了上下文对象，我们继续深入
@UnsupportedAppUsage(maxTargetSdk = Build.VERSION_CODES.R, trackingBug = 170729553)
static ContextImpl createActivityContext(ActivityThread mainThread,
LoadedApk packageInfo, ActivityInfo activityInfo, IBinder activityToken, int displayId,
Configuration overrideConfiguration) {
//......
ContextImpl context = new ContextImpl(null, mainThread, packageInfo, ContextParams.EMPTY,
attributionTag, null, activityInfo.splitName, activityToken, null, 0, classLoader,
null);
context.mContextType = CONTEXT_TYPE_ACTIVITY;
context.mIsConfigurationBasedContext = true;
// Clamp display ID to DEFAULT_DISPLAY if it is INVALID_DISPLAY.
displayId = (displayId != Display.INVALID_DISPLAY) ? displayId : Display.DEFAULT_DISPLAY;
final CompatibilityInfo compatInfo = (displayId == Display.DEFAULT_DISPLAY)
? packageInfo.getCompatibilityInfo()
: CompatibilityInfo.DEFAULT_COMPATIBILITY_INFO;
final ResourcesManager resourcesManager = ResourcesManager.getInstance();
// core 这里设置了resources对象
context.setResources(resourcesManager.createBaseTokenResources(activityToken,
packageInfo.getResDir(),
splitDirs,
packageInfo.getOverlayDirs(),
packageInfo.getOverlayPaths(),
packageInfo.getApplicationInfo().sharedLibraryFiles,
displayId,
overrideConfiguration,
compatInfo,
classLoader,
packageInfo.getApplication() == null ? null
: packageInfo.getApplication().getResources().getLoaders()));
context.mDisplay = resourcesManager.getAdjustedDisplay(displayId,
context.getResources());
return context;
}
在这个方法中，创建了一个ContextImpl对象，调用了setResources方法，这里就是我们在调用getResource方法时获取到的Resource对象。
接下来我们看下，Resources对象是如何创建的，是调用了ResourceManager的createBaseTokenResources方法；
public @Nullable Resources createBaseTokenResources(@NonNull IBinder token,
@Nullable String resDir,
@Nullable String[] splitResDirs,
@Nullable String[] legacyOverlayDirs,
@Nullable String[] overlayPaths,
@Nullable String[] libDirs,
int displayId,
@Nullable Configuration overrideConfig,
@NonNull CompatibilityInfo compatInfo,
@Nullable ClassLoader classLoader,
@Nullable List<ResourcesLoader> loaders) {
try {
Trace.traceBegin(Trace.TRACE_TAG_RESOURCES,
"ResourcesManager#createBaseActivityResources");
final ResourcesKey key = new ResourcesKey(
resDir,
splitResDirs,
combinedOverlayPaths(legacyOverlayDirs, overlayPaths),
libDirs,
displayId,
overrideConfig,
compatInfo,
loaders == null ? null : loaders.toArray(new ResourcesLoader[0]));
classLoader = classLoader != null ? classLoader : ClassLoader.getSystemClassLoader();
if (DEBUG) {
Slog.d(TAG, "createBaseActivityResources activity=" + token
+ " with key=" + key);
}
synchronized (mLock) {
// Force the creation of an ActivityResourcesStruct.
getOrCreateActivityResourcesStructLocked(token);
}
// Update any existing Activity Resources references.
updateResourcesForActivity(token, overrideConfig, displayId);
synchronized (mLock) {
Resources resources = findResourcesForActivityLocked(token, key,
classLoader);
if (resources != null) {
return resources;
}
}
// Now request an actual Resources object.
return createResourcesForActivity(token, key,
/* initialOverrideConfig */ Configuration.EMPTY, /* overrideDisplayId */ null,
classLoader, /* apkSupplier */ null);
} finally {
Trace.traceEnd(Trace.TRACE_TAG_RESOURCES);
}
}
resDir，就是文章开头提到的res文件夹，通过这些入参生成了一个ResourcesKey，最终调用了createResourcesForActivity方法
@Nullable
private Resources createResourcesForActivity(@NonNull IBinder activityToken,
@NonNull ResourcesKey key, @NonNull Configuration initialOverrideConfig,
@Nullable Integer overrideDisplayId, @NonNull ClassLoader classLoader,
@Nullable ApkAssetsSupplier apkSupplier) {
synchronized (mLock) {
if (DEBUG) {
Throwable here = new Throwable();
here.fillInStackTrace();
Slog.w(TAG, "!! Get resources for activity=" + activityToken + " key=" + key, here);
}
ResourcesImpl resourcesImpl = findOrCreateResourcesImplForKeyLocked(key, apkSupplier);
if (resourcesImpl == null) {
return null;
}
return createResourcesForActivityLocked(activityToken, initialOverrideConfig,
overrideDisplayId, classLoader, resourcesImpl, key.mCompatInfo);
}
}
在这个方法中，我们可以看到一个熟悉的类ResourcesImpl，它是通过调用findOrCreateResourcesImplForKeyLocked方法实现的
@UnsupportedAppUsage
private final ArrayMap<ResourcesKey, WeakReference<ResourcesImpl>> mResourceImpls =
new ArrayMap<>();
private @Nullable ResourcesImpl findOrCreateResourcesImplForKeyLocked(
@NonNull ResourcesKey key, @Nullable ApkAssetsSupplier apkSupplier) {
ResourcesImpl impl = findResourcesImplForKeyLocked(key);
if (impl == null) {
impl = createResourcesImpl(key, apkSupplier);
if (impl != null) {
mResourceImpls.put(key, new WeakReference<>(impl));
}
}
return impl;
}
在ResourceManager中，mResourceImpls是一个map，用于存储每个key对应的ResourcesImpl，也就是说每个key只会存在一个ResourcesImpl；如果当前key不存在对应的ResourcesImpl，那么会调用createResourcesImpl创建。
private @Nullable ResourcesImpl createResourcesImpl(@NonNull ResourcesKey key,
@Nullable ApkAssetsSupplier apkSupplier) {
final AssetManager assets = createAssetManager(key, apkSupplier);
if (assets == null) {
return null;
}
final DisplayAdjustments daj = new DisplayAdjustments(key.mOverrideConfiguration);
daj.setCompatibilityInfo(key.mCompatInfo);
final Configuration config = generateConfig(key);
final DisplayMetrics displayMetrics = getDisplayMetrics(generateDisplayId(key), daj);
final ResourcesImpl impl = new ResourcesImpl(assets, displayMetrics, config, daj);
if (DEBUG) {
Slog.d(TAG, "- creating impl=" + impl + " with key: " + key);
}
return impl;
}
在createResourcesImpl方法中，通过ResourcesKey创建一个对应的AssetManager，并存储在ResourcesImpl中，在本节一开头的时候提到，在加载资源时，主要就是通过这个AssetManager来完成，也就是跟资源key一一对应的AssetManager。
private Resources createResourcesForActivityLocked(@NonNull IBinder activityToken,
@NonNull Configuration initialOverrideConfig, @Nullable Integer overrideDisplayId,
@NonNull ClassLoader classLoader, @NonNull ResourcesImpl impl,
@NonNull CompatibilityInfo compatInfo) {
final ActivityResources activityResources = getOrCreateActivityResourcesStructLocked(
activityToken);
cleanupReferences(activityResources.activityResources,
activityResources.activityResourcesQueue,
(r) -> r.resources);
Resources resources = compatInfo.needsCompatResources() ? new CompatResources(classLoader)
: new Resources(classLoader);
//这里把ResourceImpl设置进去嘞
resources.setImpl(impl);
resources.setCallbacks(mUpdateCallbacks);
//.....
return resources;
}
最终调用createResourcesForActivityLocked方法，将ResourcesImpl设置给了Resource。
其实原理还是比较简单，当Activity启动时，会创建context，并设置Resources对象，那么Resources对象通过ResourceManager来创建的，具体怎么创建呢？会根据App中的res资源文件生成一个ResourceKey，通过这个key去查找或者创建ResourceImpl，并存放在Resources对象中。
1.2 插件资源加载方案
在创建ResourceImpl时，会创建AssetManager与其绑定，然后根据ResourcesKey中资源路径，添加到AssetManager中，这样AssetManager就能够加载当前路径中的资源
private @Nullable AssetManager createAssetManager(@NonNull final ResourcesKey key,
@Nullable ApkAssetsSupplier apkSupplier) {
final AssetManager.Builder builder = new AssetManager.Builder();
final ArrayList<ApkKey> apkKeys = extractApkKeys(key);
for (int i = 0, n = apkKeys.size(); i < n; i++) {
final ApkKey apkKey = apkKeys.get(i);
try {
builder.addApkAssets(
(apkSupplier != null) ? apkSupplier.load(apkKey) : loadApkAssets(apkKey));
} catch (IOException e) {
if (apkKey.overlay) {
Log.w(TAG, String.format("failed to add overlay path '%s'", apkKey.path), e);
} else if (apkKey.sharedLib) {
Log.w(TAG, String.format(
"asset path '%s' does not exist or contains no resources",
apkKey.path), e);
} else {
Log.e(TAG, String.format("failed to add asset path '%s'", apkKey.path), e);
return null;
}
}
}
if (key.mLoaders != null) {
for (final ResourcesLoader loader : key.mLoaders) {
builder.addLoader(loader);
}
}
return builder.build();
}
private static @NonNull ArrayList<ApkKey> extractApkKeys(@NonNull final ResourcesKey key) {
final ArrayList<ApkKey> apkKeys = new ArrayList<>();
// resDir can be null if the 'android' package is creating a new Resources object.
// This is fine, since each AssetManager automatically loads the 'android' package
// already.
if (key.mResDir != null) {
apkKeys.add(new ApkKey(key.mResDir, false /*sharedLib*/, false /*overlay*/));
}
if (key.mSplitResDirs != null) {
for (final String splitResDir : key.mSplitResDirs) {
apkKeys.add(new ApkKey(splitResDir, false /*sharedLib*/, false /*overlay*/));
}
}
if (key.mLibDirs != null) {
for (final String libDir : key.mLibDirs) {
// Avoid opening files we know do not have resources, like code-only .jar files.
if (libDir.endsWith(".apk")) {
apkKeys.add(new ApkKey(libDir, true /*sharedLib*/, false /*overlay*/));
}
}
}
if (key.mOverlayPaths != null) {
for (final String idmapPath : key.mOverlayPaths) {
apkKeys.add(new ApkKey(idmapPath, false /*sharedLib*/, true /*overlay*/));
}
}
return apkKeys;
}
所以跟之前插件合并有些类似，dex文件存储在dexElement中，可以把插件dex跟宿主dex合并，那么资源肯定也能够合并。
（1）将插件资源与宿主资源合并，但是会带来资源冲突的问题；
（2）创建新的Resource、AssetManager加载插件中的资源，这种方式是推荐方案。
2 插件资源加载实现
2.1 使用新的资源加载器加载插件资源
其中这种方式很简单，而且不会产生资源冲突。在上一节中，可以看到在创建AssetManager的时候，是调用了addApkAssets将所有资源添加到mApkAssets集合中
//AssetManager中
private ApkAssets[] mApkAssets
与之对应的添加方法就是setApkAssets，现在网上有好多使用addAssetPath这个方法的，这个方法已经过时了，虽然还能用，但是万一哪天给删除了，那就会出问题
public void setApkAssets(@NonNull ApkAssets[] apkAssets, boolean invalidateCaches) {
Objects.requireNonNull(apkAssets, "apkAssets");
ApkAssets[] newApkAssets = new ApkAssets[sSystemApkAssets.length + apkAssets.length];
// Copy the system assets first.
System.arraycopy(sSystemApkAssets, 0, newApkAssets, 0, sSystemApkAssets.length);
// Copy the given ApkAssets if they are not already in the system list.
int newLength = sSystemApkAssets.length;
for (ApkAssets apkAsset : apkAssets) {
if (!sSystemApkAssetsSet.contains(apkAsset)) {
newApkAssets[newLength++] = apkAsset;
}
}
// Truncate if necessary.
if (newLength != newApkAssets.length) {
newApkAssets = Arrays.copyOf(newApkAssets, newLength);
}
synchronized (this) {
ensureOpenLocked();
mApkAssets = newApkAssets;
nativeSetApkAssets(mObject, mApkAssets, invalidateCaches);
if (invalidateCaches) {
// Invalidate all caches.
invalidateCachesLocked(-1);
}
}
}
网上大部分都是反射这个方法，我自己想直接反射setApkAssets方法，却发现拿不到这个方法，没办法，就只能先反射调用addAssetPath方法了。
/**
* @deprecated Use {@link #setApkAssets(ApkAssets[], boolean)}
* @hide
*/
@Deprecated
@UnsupportedAppUsage
public int addAssetPath(String path) {
return addAssetPathInternal(path, false /*overlay*/, false /*appAsLib*/);
}
通过反射获取addAssetPath方法，注意这里是带参数的方法，然后创建一个Resources对象
public static Resources loadPluginRes2(Context context, String resPath) {
try {
AssetManager assetManager = AssetManager.class.newInstance();
Method addAssetPathMethod = AssetManager.class.getDeclaredMethod("addAssetPath", String.class);
addAssetPathMethod.setAccessible(true);
addAssetPathMethod.invoke(assetManager, resPath);
return new Resources(assetManager, context.getResources().getDisplayMetrics(), context.getResources().getConfiguration());
} catch (Exception e) {
return null;
}
}
既然完成了自定义Resource，那么怎么让插件拿到这个Resource去加载资源呢？
首先在宿主的Application中，创建插件Resource对象，然后重写getResources方法，那么在插件中，通过getApplication().getResources()获取到的Resources对象就是我们自己创建的
class MyApp : Application() {
private var resource: Resources? = null
override fun onCreate() {
super.onCreate()
PluginDexMergeManager.loadPluginDex(this, "/sdcard/plugin-debug.apk")
resource = LoadResUtil.loadPluginRes2(this, "/sdcard/plugin-debug.apk")
}
override fun getResources(): Resources {
return if (resource == null) super.getResources() else resource!!
}
}
所以在插件中，这里先写了一个简单的BasePluginActivity，同样重写了getResources方法来获取Application的Resources对象。
open abstract class BasePluginActivity : Activity() {
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
initView()
}
open fun initView() {}
//目的为了拿到宿主的
override fun getResources(): Resources {
Log.e("TAG","插件Application $application")
if(application != null && application.resources != null){
return application.resources
}
return super.getResources()
}
}
这样一来，插件中的Activity启动了而且Layout资源被加载展示出来了；那么这么使用没有问题吗？当然有问题
2.2 问题解决
上述方式使用过程中的问题就是：
（1）插件和宿主中拿到的Application是一样的，这就意味着插件中的Application不会被执行
宿主Application com.lay.image_process.MyApp@75195a8
插件Application com.lay.image_process.MyApp@75195a8
（2）宿主中调用application.resources，拿到的是插件中的Resource
这个问题其实很好解决，其实对于资源加载，放在插件中就可以完成，只不过是需要约定好插件apk存放的地址，这样就不需要在宿主Application中做相应的逻辑处理，不会影响到宿主
open abstract class BasePluginActivity : Activity() {
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
initView()
}
open fun initView() {}
override fun getResources(): Resources {
Log.e("TAG", "插件Application $application")
return LoadResUtil.getResources(application, "/sdcard/plugin-debug.apk") ?: super.getResources()
}
}
2.3 aapt打包流程
如果想要将插件资源和宿主资源合并打包，那么首先就需要对Android APK的打包流程熟悉，在Android中资源打包工具为Android Asset Packging Tool，简称就是aapt

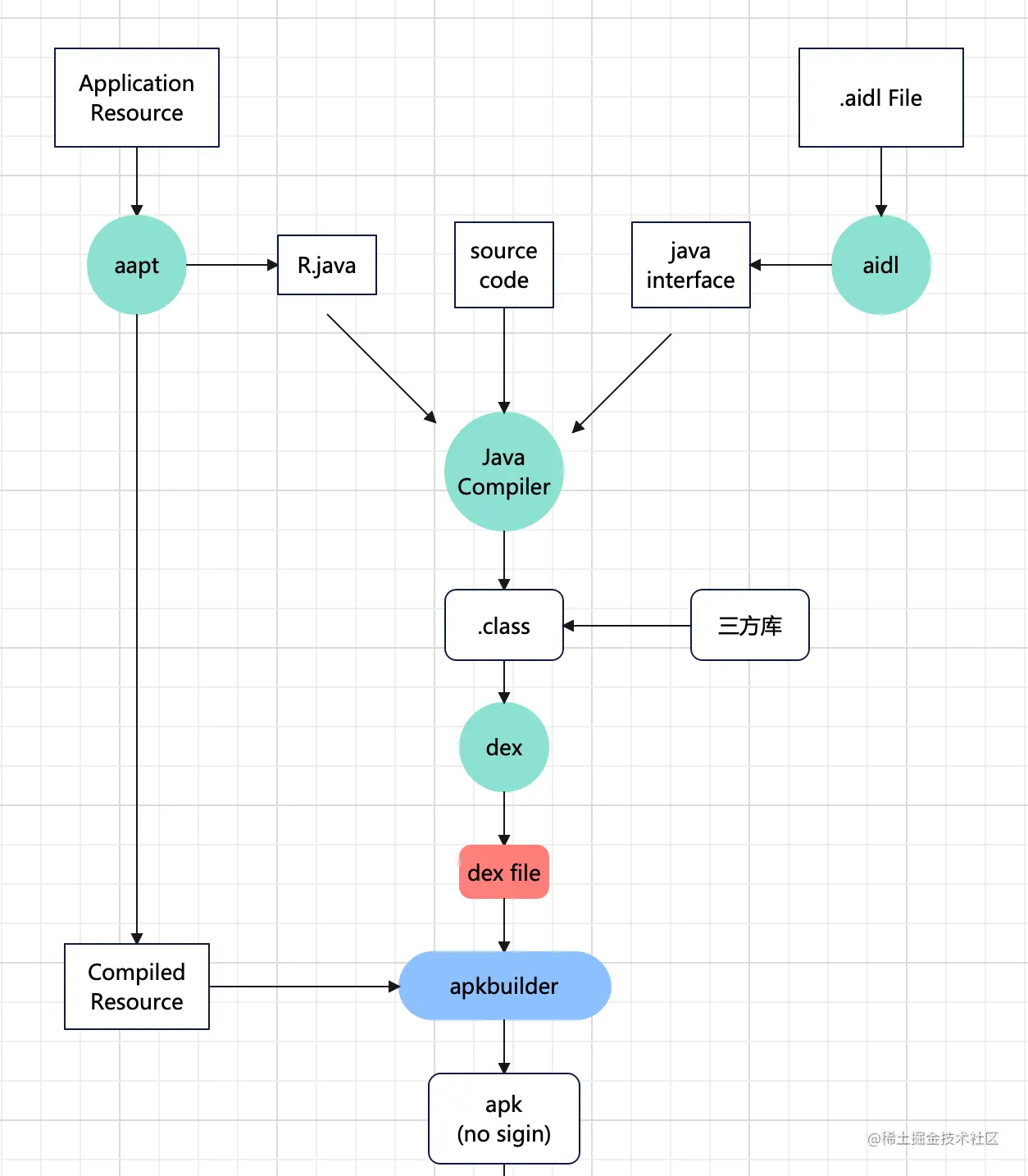

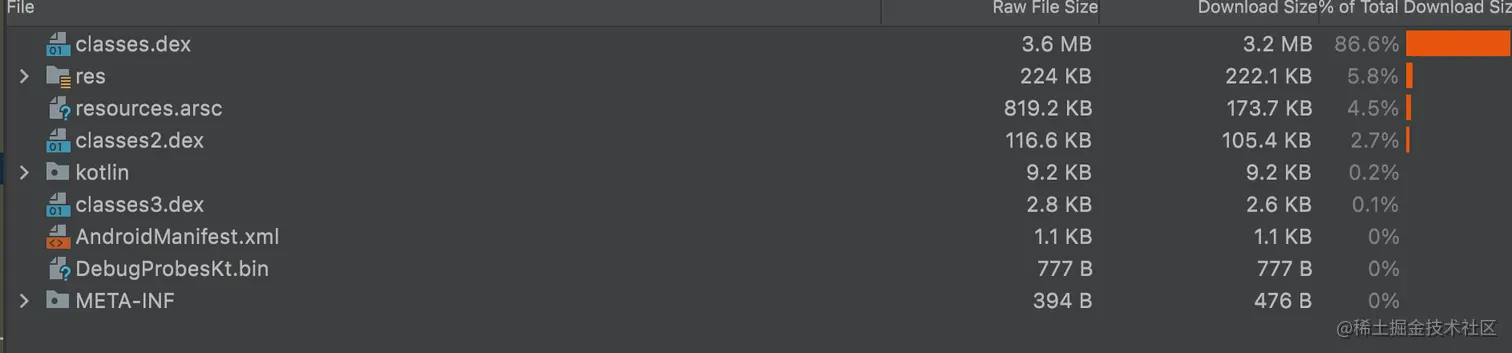

上面这张图就是打包完成的apk，接下来我们通过流程图来看下，我们一个Android工程是如何打包成一个apk的。
（1）首先Android中的资源Resource（res文件夹下的）通过aapt工具生成R.java文件和.arsc文件；如果项目中使用到了aidl，那么也会把aidl文件转换成Java接口；
（2）然后，R.java、源码、aidl java接口将会被javac工具编译成.class文件；
（3）将项目中的.class文件跟三方库的Lib和.class文件一起，通过dex工具转换为dex文件，这个在之前我们使用dx命令行将class文件转换为dex文件，其实原理一致；
（4）最终通过apkbuilder工具，将没有编译过的资源文件（像asset目录下的）、dex文件一起打包成一个没有签名的apk；
（5）通过JarSigner工具，配合keystore打包成带签名的文件。
这就是整个apk的打包流程。那么我们需要hook framework层代码去实现吗？显然不可行，只能说可行性很低，因此我们需要关注的就是第一种方式。
2.4 资源冲突问题解决
爬一下楼，看下BasePluginActivity这个类，我们继承的是Activity，那么如果我们换成AppCompactActivity呢，报错了！
Caused by: java.lang.IllegalArgumentException:
AppCompat does not support the current theme features:
{ windowActionBar: false, windowActionBarOverlay: false, android:windowIsFloating: false, windowActionModeOverlay: false, windowNoTitle: false }
那么在什么地方报的错呢？看下源码
private ViewGroup createSubDecor() {
//......
if (mOverlayActionMode) {
subDecor = (ViewGroup) inflater.inflate(
R.layout.abc_screen_simple_overlay_action_mode, null);
} else {
subDecor = (ViewGroup) inflater.inflate(R.layout.abc_screen_simple, null);
}
}
if (subDecor == null) {
throw new IllegalArgumentException(
"AppCompat does not support the current theme features: { "
+ "windowActionBar: " + mHasActionBar
+ ", windowActionBarOverlay: "+ mOverlayActionBar
+ ", android:windowIsFloating: " + mIsFloating
+ ", windowActionModeOverlay: " + mOverlayActionMode
+ ", windowNoTitle: " + mWindowNoTitle
+ " }");
}
//......
}
我们可以看到就是，当subDecor为空的时候，会报错；这就意味着前面在拿layout/abc_screen_simple_overlay_action_mode或者layout/abc_screen_simple这两个资源的时候没有拿到，为什么在插件中没有拿到这个资源呢？
首先我们从前面打包流程说起，一个apk打包时，首先会将res文件夹下资源通过aapt生成R.java文件，以及.arsc文件，并且为每个资源生成唯一的id，当加载资源的时候，其实就是加载这个id，那么为什么会找不到？其实就是双亲委派机制捣的鬼。
AppCompactActivity是Android SDK中的类，当这个类加载的时候，首先会加载宿主的，这是毫无疑问的；但是当插件Activity启动的时候，其实获取到的还是宿主中的class，因为绑定的是宿主的上下文，那么在加载资源的时候，还是会从宿主的Resoure中加载系统资源，而不是插件中的系统资源，最终导致了资源获取不到报错！
所以，我们可以创建插件独有的Context，并与插件资源绑定，这样插件启动后加载的就是插件中的系统资源及apk资源。我们在前面的源码中能够看到，当Activity启动之后，创建了Context，并把资源做了绑定
static ContextImpl createActivityContext(ActivityThread mainThread,
LoadedApk packageInfo, ActivityInfo activityInfo, IBinder activityToken, int displayId,
Configuration overrideConfiguration) {
、、、
ContextImpl context = new ContextImpl(null, mainThread, packageInfo, ContextParams.EMPTY,
attributionTag, null, activityInfo.splitName, activityToken, null, 0, classLoader,
null);
context.mContextType = CONTEXT_TYPE_ACTIVITY;
context.mIsConfigurationBasedContext = true;
// Create the base resources for which all configuration contexts for this Activity
// will be rebased upon.
context.setResources(resourcesManager.createBaseTokenResources(activityToken,
packageInfo.getResDir(),
splitDirs,
packageInfo.getOverlayDirs(),
packageInfo.getOverlayPaths(),
packageInfo.getApplicationInfo().sharedLibraryFiles,
displayId,
overrideConfiguration,
compatInfo,
classLoader,
packageInfo.getApplication() == null ? null
: packageInfo.getApplication().getResources().getLoaders()));
context.mDisplay = resourcesManager.getAdjustedDisplay(displayId,
context.getResources());
return context;
}
我们可以看到，Context调用setResources方法，就是将mResources属性赋值，因此可以反射获取这个mResources属性，将其赋值为插件中的资源
//ContextImpl的setResources方法
void setResources(Resources r) {
if (r instanceof CompatResources) {
((CompatResources) r).setContext(this);
}
mResources = r;
}
这样，我们再把插件的BasePluginActivity做一次修改，创建我们自己的context对象，把插件中的资源赋值给了Context的resource
abstract class BasePluginActivity : AppCompatActivity() {
protected var pluginContext:Context? = null
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
initBaseContext()
initView()
}
private fun initBaseContext() {
val resources = LoadResUtil.getResources(application, "/sdcard/plugin-debug.apk")
pluginContext = ContextThemeWrapper(application,1)
val mResourcesField = pluginContext?.javaClass?.getDeclaredField("mResources")
mResourcesField?.isAccessible = true
mResourcesField?.set(pluginContext,resources)
}
open fun initView() {}
}
既然我们的插件Context创建完成了，那么在页面中就不能再使用这种 R.layout.activity_main的使用方式，因为这个时候还是调用宿主上下文中的R文件，会有资源冲突，需要使用下面这种方式
class MainActivity : BasePluginActivity() {
override fun initView() {
super.initView()
Log.e("TAG", "插件Activity启动了11111111")
//setContentView(R.layout.activity_main)
val view = LayoutInflater.from(pluginContext).inflate(R.layout.activity_main,null)
setContentView(view)
}
}
这个时候，我们再启动插件Activity，发现就不会报错了。
