一、图形流水线基础

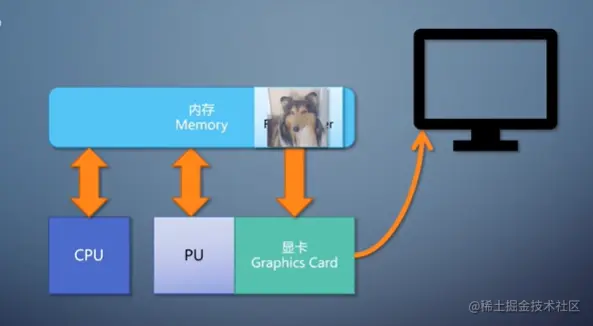

1. FrameBuffer：帧缓存，负责存储图像的信息，一般32位即4字节表示一像素点信息，像素点构成图像。
2. PU：处理单元，由下面细分的结构组成，包含可编程流水线单元和不可编程流水线单元。

1. OutputMerger：确定哪个像素最后能存活下来，之后将图像输出到显示屏上。
2. Pixel Shader：也称fragment shader，接收textture即纹理，输出颜色信息，即上色操作。（可编程流水线单元）
3. Rasterizer：进行光栅化，即根据位置信息填充对应的像素。
4. Primitive Assembler：图元组装单元，在进行裁剪和光栅化之前，必须将顶点收集到几何对象中。将不在容器内的物体将从场景中剪去。（Clipper）
5. Vertex Shader：将对象表示从一个坐标系转换到另一个坐标系。（可编程流水线单元）
6. Input Assembler：提供顶点信息的描述，读取和组装顶点（shader能访问buffer后，可以直接shader读取）。

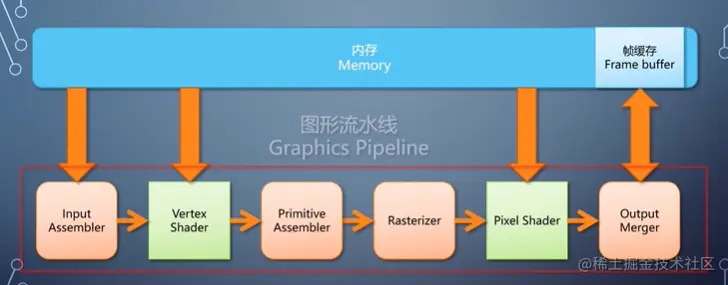

2000年的GPU流水线

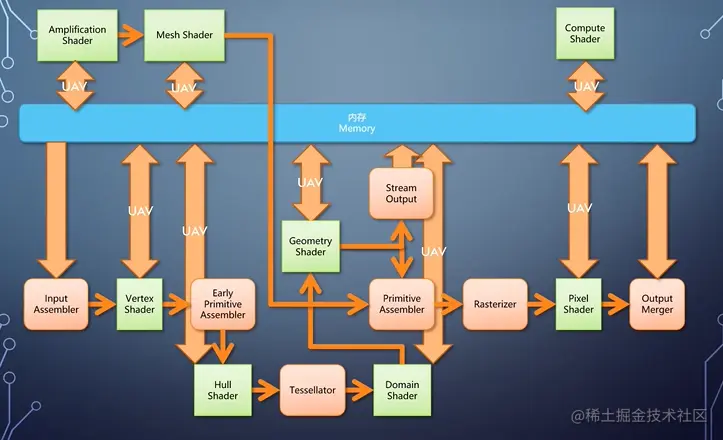

二、逻辑上的模块划分

三、部署到硬件

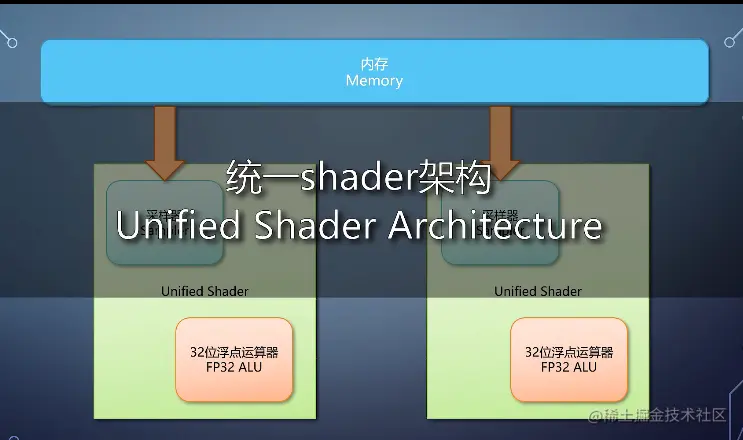

1. 随着需求的变化，需要vertex shader能接收纹理，需要pixel shader对精度有限制，从而导致两个shader间的差别越来越小，催生出一种unified shader，即可根据需求当作vertex shader or pixel sharder，这就说明两者在硬件上无差别。但在流水线上还是各司其职。
2. 通过Scheduler来动态分配成pixel sharder or vertex sharders。
