iptables防火墙(二)

CAN
206 阅读4分钟

1. SNAT原理与应用

1.1 SNAT应用环境

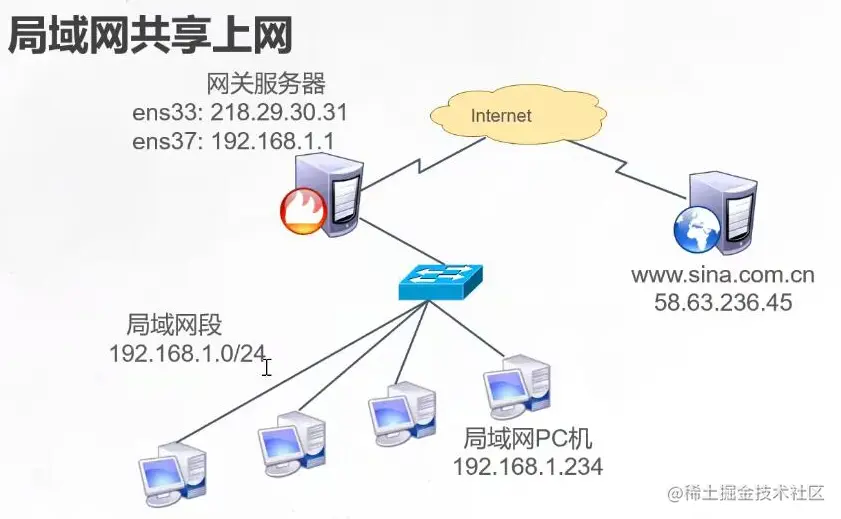

局域网主机共享单个公网IP地址接入Internet (私有IP不能在Internet中正常路由)


1.2 SNAT原理

修改数据包的源地址。

源地址转换，Source Network Address Translation

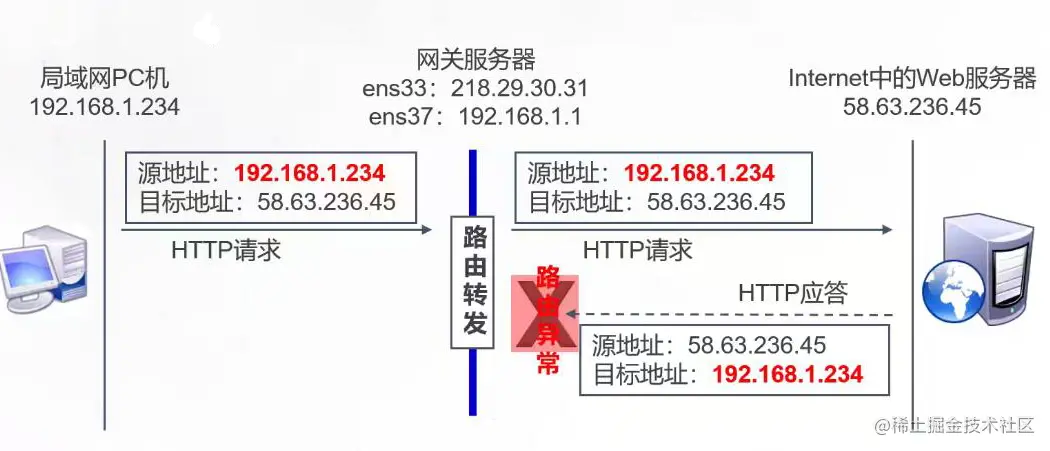

  • 未作STAT转换时的情况 image.png

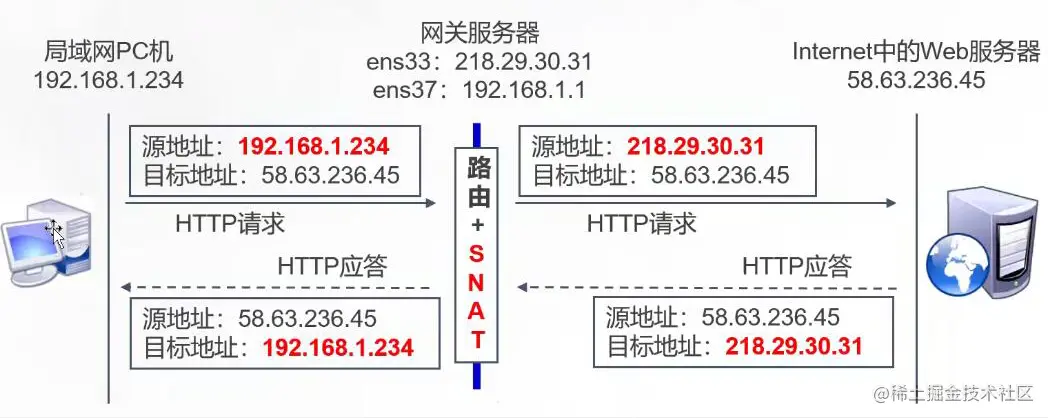

  • 进行STAT转换的情况 image.png

1.3 SNAT转换前提条件

  1. 局域网各主机已正确设置IP地址、子网掩码、默认网关地址
  2. Linux网关开启IP路由转发

1.4 SNAT实现过程

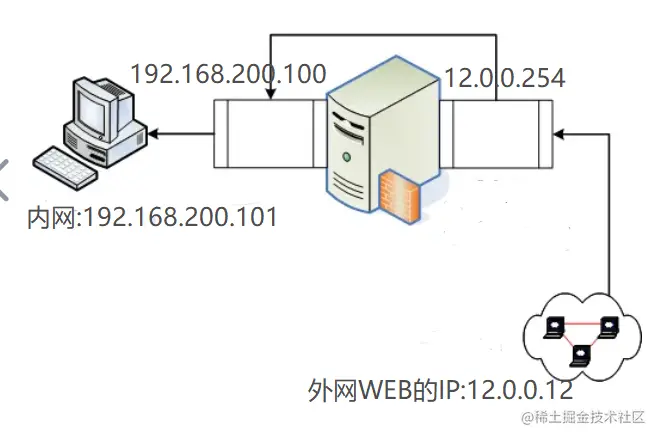

1.4.1 实验环境

  1. 内网服务器IP：192.168.200.101
  2. 网关服务器IP：192.168.200.100和12.0.0.254
  3. 外网WEB服务器IP：12.0.0.12


1.4.2 实验过程（网关服务器）

  • 开启数据包转发

临时打开

[root@localhost ~]# echo 1 > /proc/sys/net/ipv4/ip_forward
或
[root@localhost ~]# sysctl -w net.ipv4.ip_forward=1

永久打开

[root@localhost ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1  //将此行写入配置文件
[root@localhost ~]# sysctl -P   //读取修改后的配置
  • SNAT转换1:固定的公网IP地址
[root@localhost ~]# iptables -t nat -A POSTROUTING -s 192.168.200.0/24 -o ens37 -j SNAT --to 12.0.0.254
-A POSTROUTING     //指定POSTROUTING链
-s 192.168.200.0/24 //源地址所处的网段（内网IP）
-o ens33          //出站网卡
-j SNAT            //修改数据包源地址
--to 12.0.0.254     // 外网IP
  • SNAT转换2:非固定的公网IP地址(共享动态IP地址)
[root@localhost ~]# iptables -t nat -A POSTROUTING -s 192.168.200.0/24 -o ens37 - j MASQUERADE
  • 关闭防火墙
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0

1.4.3 实验结果

  • 外网服务器
[root@localhost ~]# yum -y install httpd  //下载http服务
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
  • 内网服务器
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0

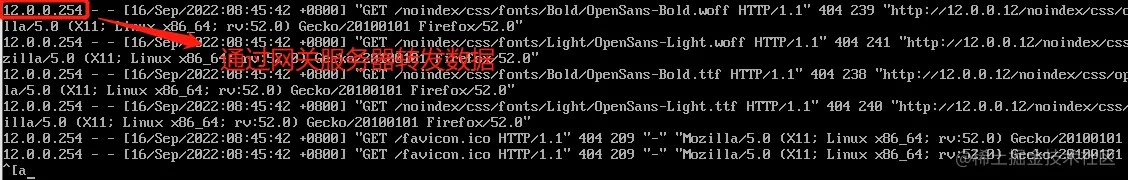

  • 用内网主机访问外网WEB服务器httpd服务

image.png image.png

2. DNAT原理与应用

2.1 DNAT应用环境

在Internet中发布位于局域网内的服务器

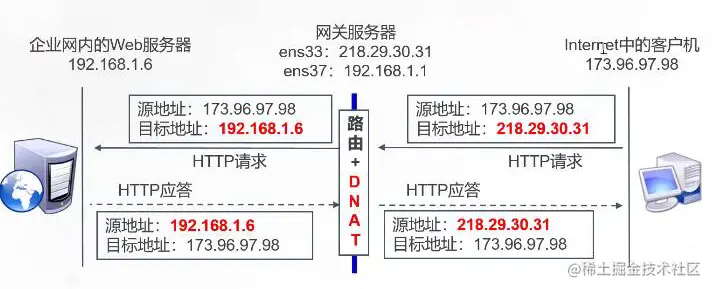

2.2 DNAT原理

修改数据包的目的地址。

目标地址转换，Destination Network Address Translation


2.3 DNAT转换前提条件

  1. 局域网的服务器能够访问Internet
  2. 网关的外网地址有正确的DNS解析记录
  3. Linux网关开启IP路由转发

2.4 SNAT实现过程

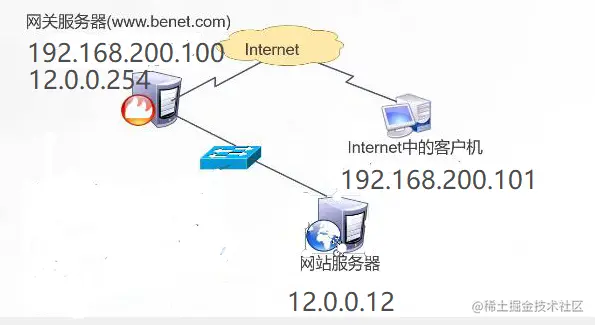

2.4.1 实验环境

  1. **外网客户机IP：192.168.200.101 **
  2. 网关服务器IP：192.168.200.100和12.0.0.254
  3. 内网WEB服务器IP：12.0.0.12


2.4.2 实验过程（网关服务器）

  • 开启数据包转发
[root@localhost ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1  //将此行写入配置文件
[root@localhost ~]# sysctl -P   //读取修改后的配置
  • DNAT转换1:发布内网的Web服务

把从ens33进来的要访问web服务的数据包目的地址转换为192.168.200.101

[root@localhost ~]# iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.254  -p tcp --dport 80 -j DNAT --to 192.168.200.101

-A PREROUTING       //修改目标地址的链            -
-i ens33             //入站网卡
-d 12.0.0.12       //数据包的目的地址
-p tcp --dport 80   //数据包的目的端口
-j DNAT             //修改数据包目的在地址
--to 192.168.200.101 //内网服务器IP
  • DNAT转换2：发布时修改目标端口
 //将公网的IP和端口，转换成内网的IP和端口
 //发布局域网内部的web服务器，外网主机需使用80端口进行连接
 //将12.0.0.254:80 转换成 192.168.200.101:80
[root@localhost ~]# iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.254 -p tcp --dport 80 -j DNAT --to 192.168.200.101:80
 //发布局域网内部的OpenSSH服务器， 外网主机需使用250端口进行连接
 //将12.0.0.254:250 转换成 192.168.1.10:22
 //[root@localhost ~]# iptables-t nat -A PREROUTING -i ens33 -d 12.0.0.254 -p tcp --dport 250 -j DNAT --to 192.168.200.101:22
  • 关闭防火墙
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0

2.4.3 实验结果

  • 内网WEB服务器
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
  • 外网客户机
[root@localhost ~]# yum -y install httpd  //下载http服务
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0

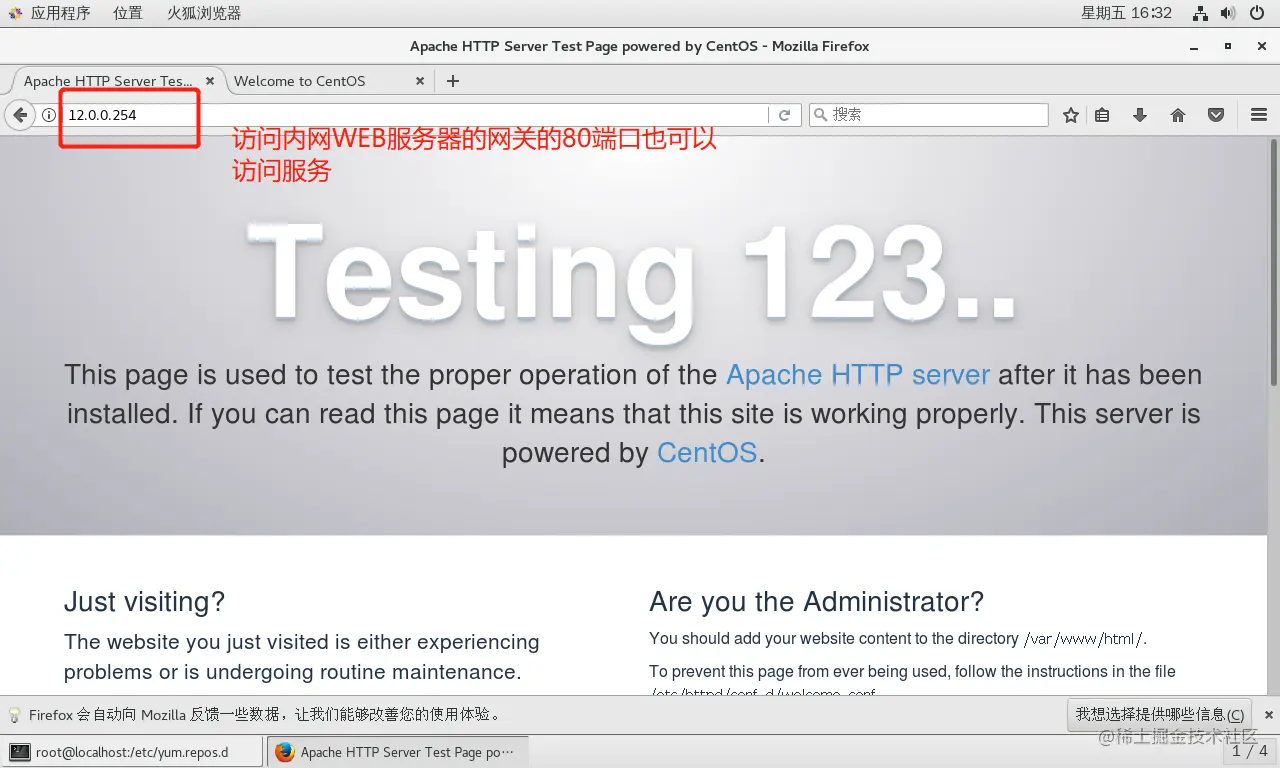

  • 外网客户机访问内网WBE服务器


3.tcpdump—Linux抓包

wireshark 抓包工具只在windows中使用。

tcpdump 可以在Linux系统中使用。

[root@localhost ~]# tcpdump tcp -i ens33 -t -s 0 -c 100 and dst port ! 22 and src net 192.168.1.0/24 -w ./target.cap

tcp∶ip、icmp、arp、rarp 和 tcp、udp、icmp这些选项等都要放到第一个参数的位置，用来过滤数据报的类型。
-i ens33 ：只抓经过接口ens33的包。
-t：不显示时间戳
-s 0 ：抓取数据包时默认抓取长度为68字节。加上"-s 0"后可以抓到完整的数据包。
-c 100 ：只抓取100个数据包。
dst port ! 22 ：不抓取目标端口是22的数据包。
src net 192.168.1.0/24 ：数据包的源网络地址为192.168.1.0/24。Net：网段，host：主机。
-w ./target.cap ∶ 保存成cap文件，方便用ethereal （即wireshark）分析。
