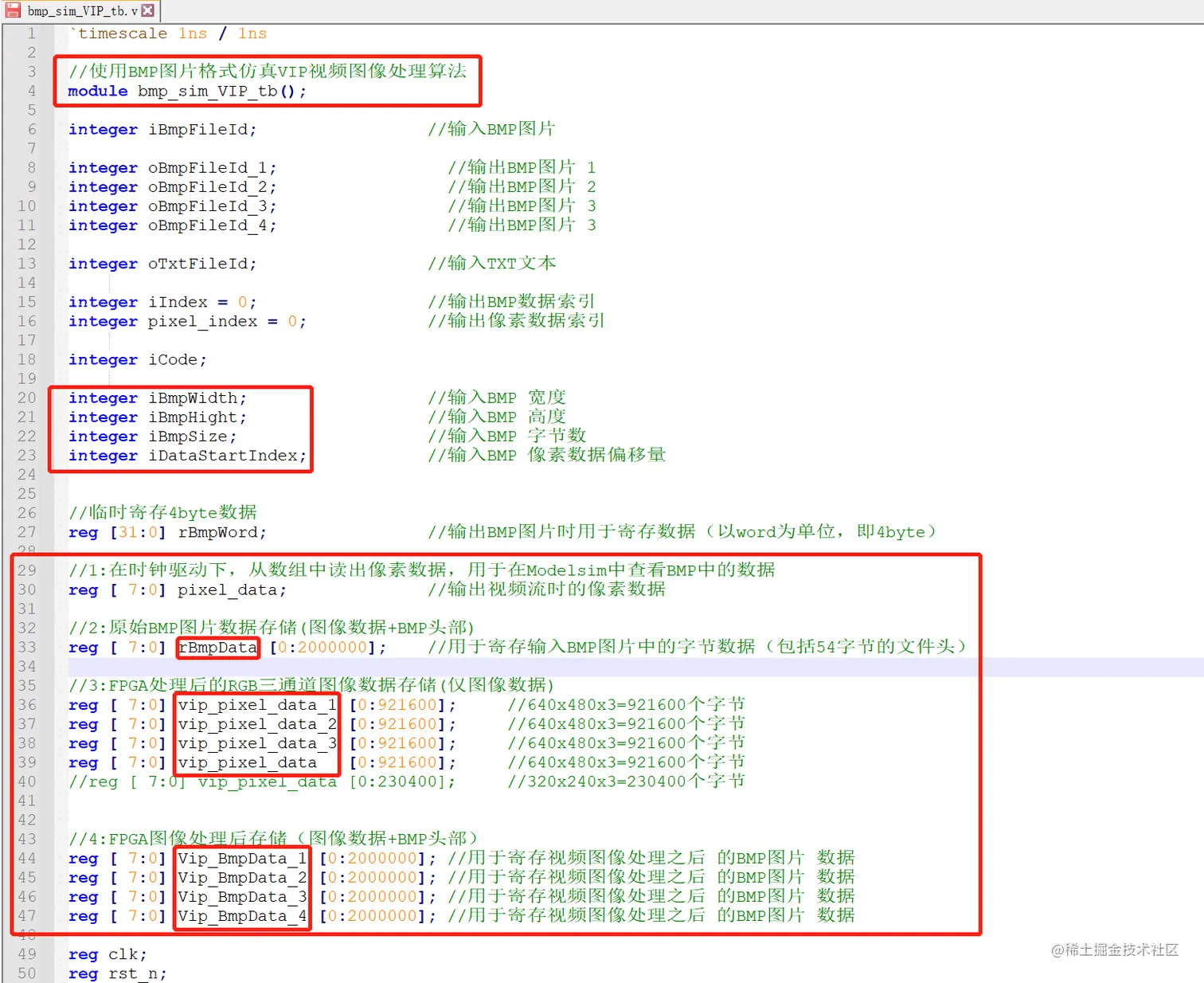

1 图像数据变量定义(Testbench仿真文件)
- 1:
pixel_data:在时钟驱动下，从数组中读出像素数据，用于在Modelsim中查看BMP中的数据 - 2:
rBmpData:原始BMP图片数据存储(图像数据+BMP头部) - 3:
vip_pixel_data_1:FPGA处理后（彩色转灰度/二值化/腐蚀/膨胀/中值滤波/Sobel边缘检测/竖直投影/水平投影）的RGB三通道图像数据存储(仅图像数据) - 4:
Vip_BmpData_1:FPGA图像处理后存储（图像数据+BMP头部）

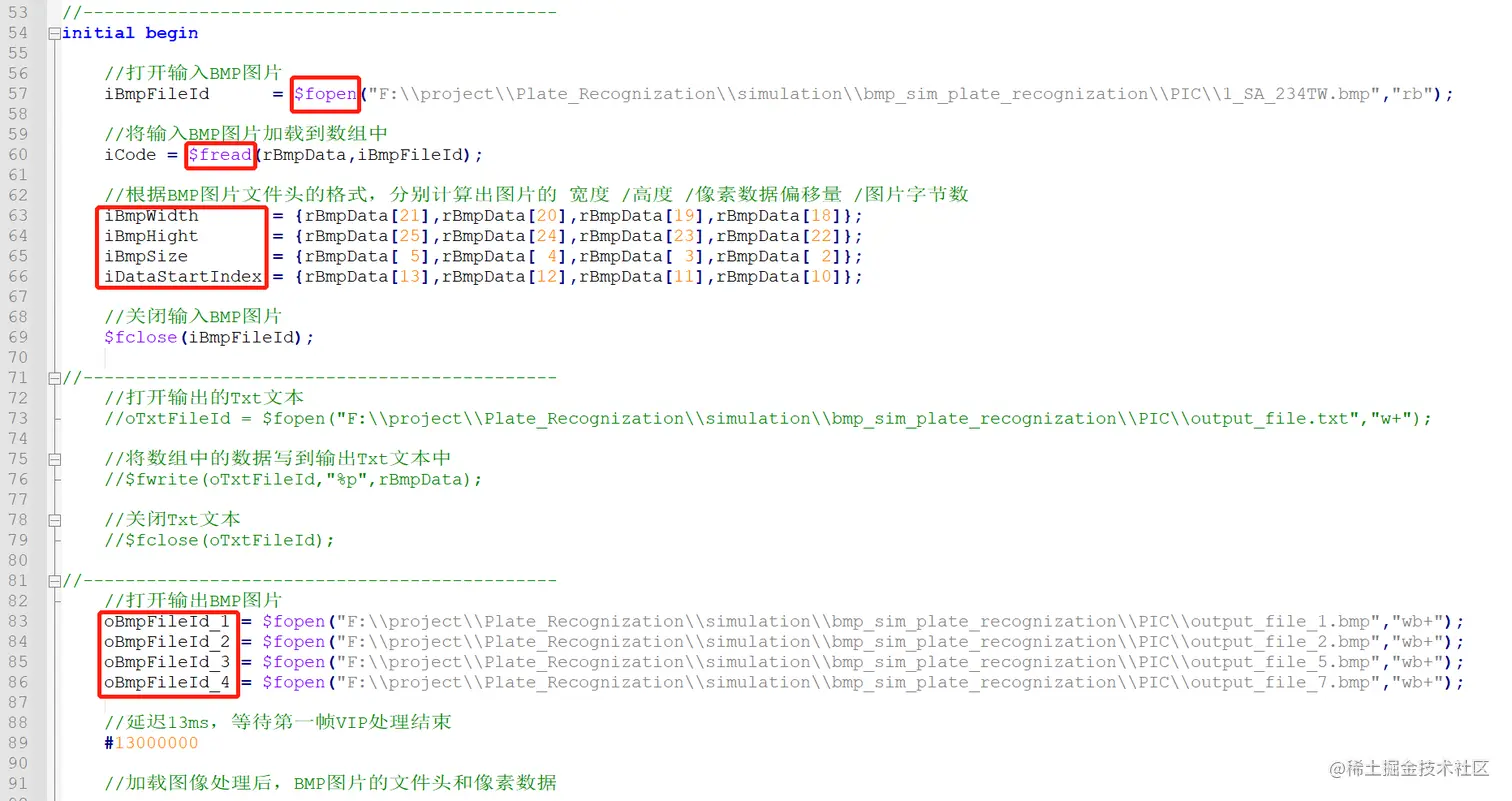

2 BMP文件操作(中间有延时，等待处理完毕后，最终生成FPGA处理后图片)
- $fopen打开文件，没有就创建，一般用于操作图片数据

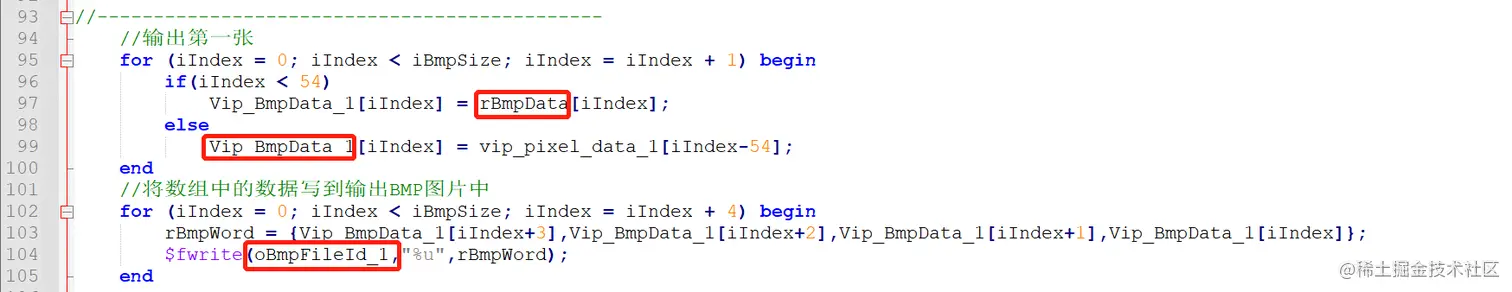

- 生成FPGA图像处理后存储Vip_BmpData_1，包含
图像数据+BMP头部 - 组合一个4byte数据oBmpFileId_1，写出到文件output_file_1.bmp

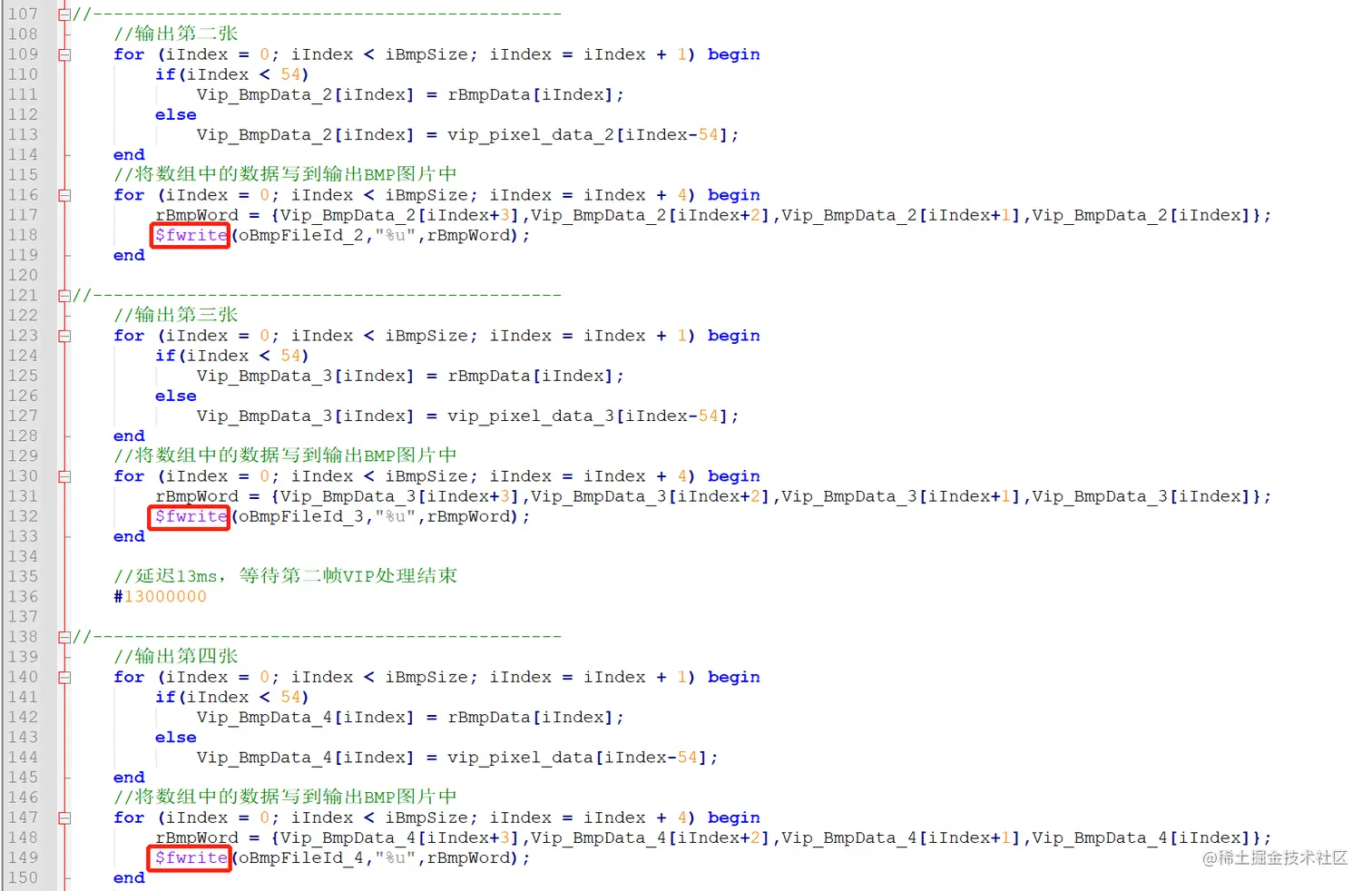

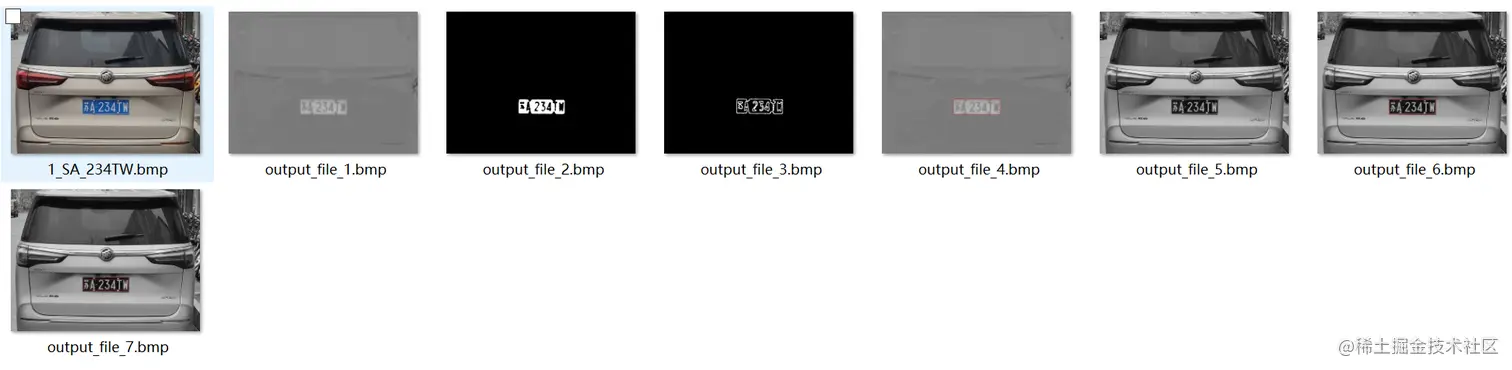

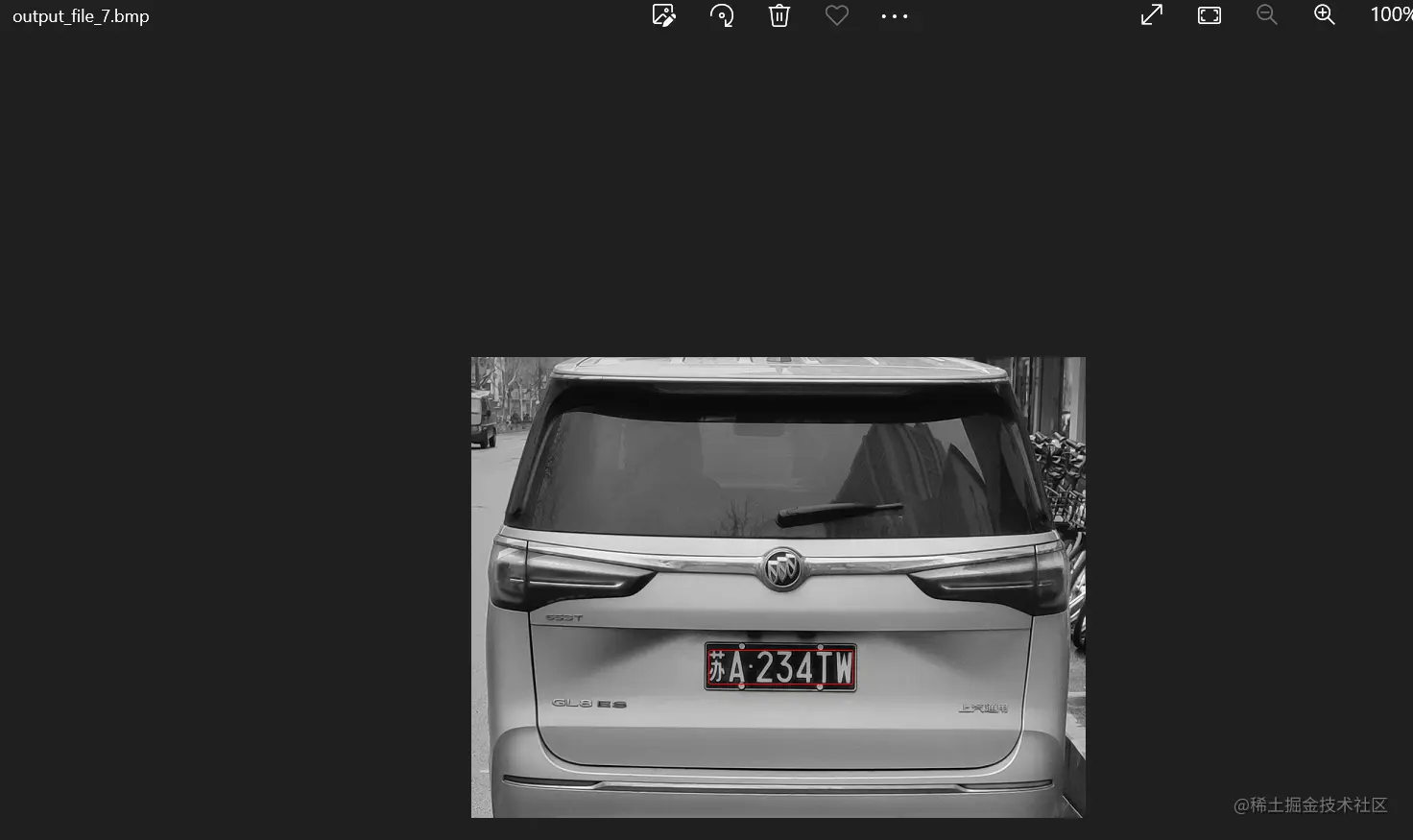

2.1 从总体图像处理综合，可以把各个过程处理展示出来
- 把各个图像处理过程展示出来

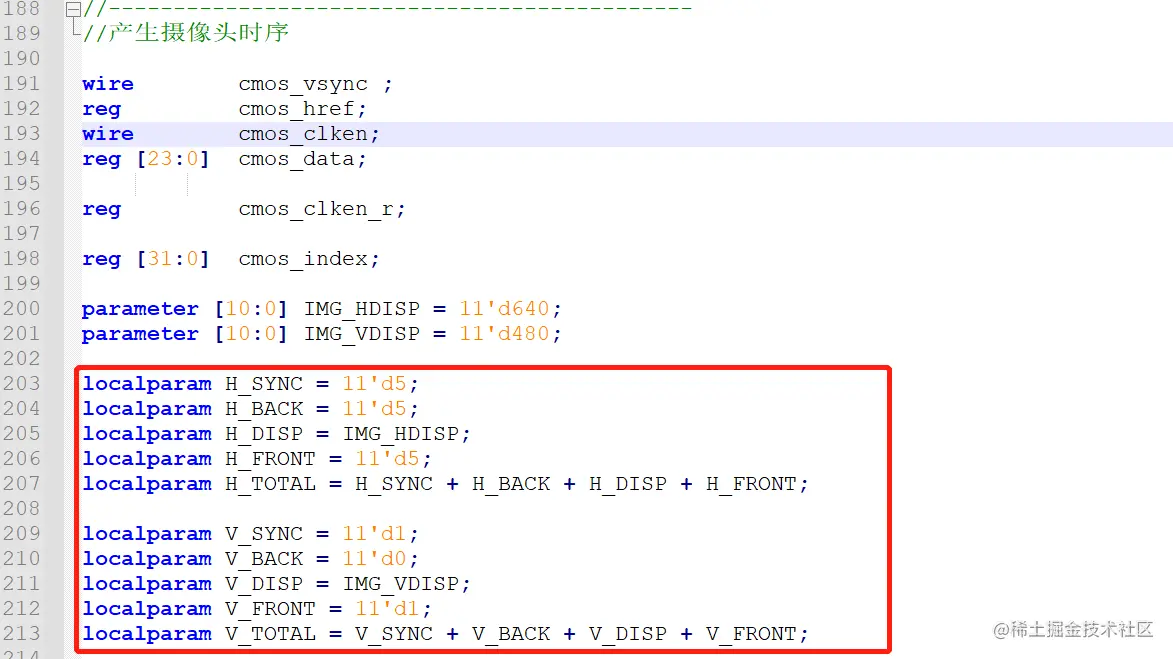

3 模拟摄像头帧时序

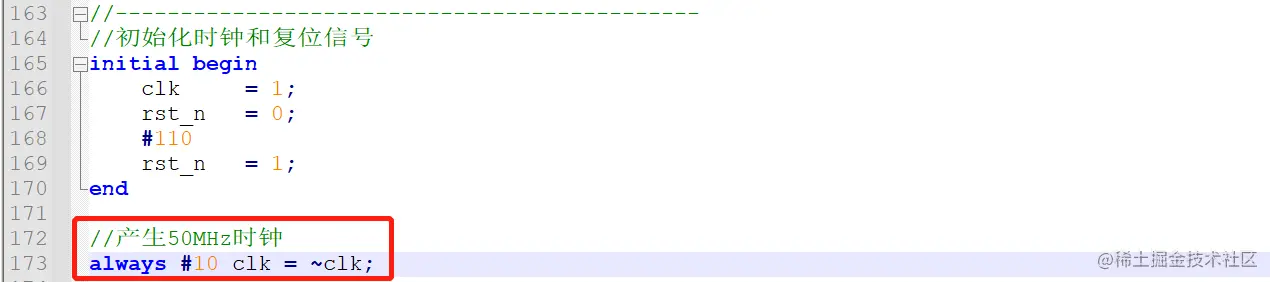

- 模拟时序，使用

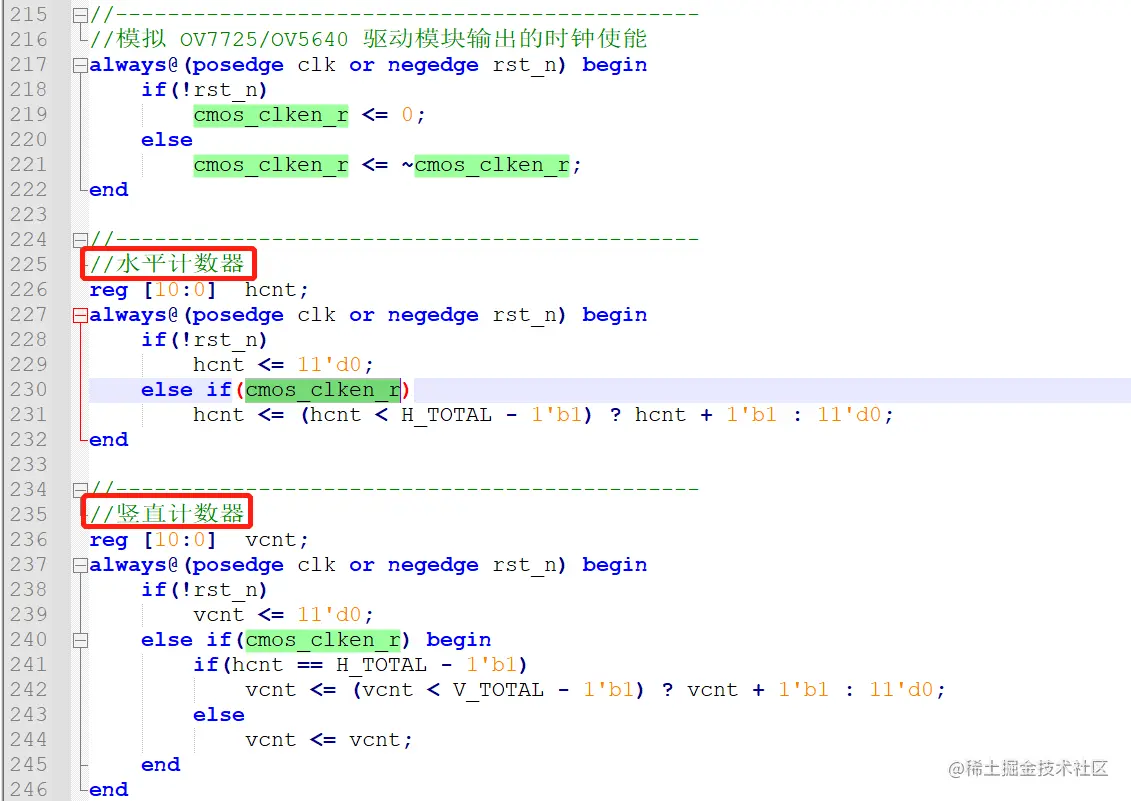

#10 - 水平计数器/竖直计数器

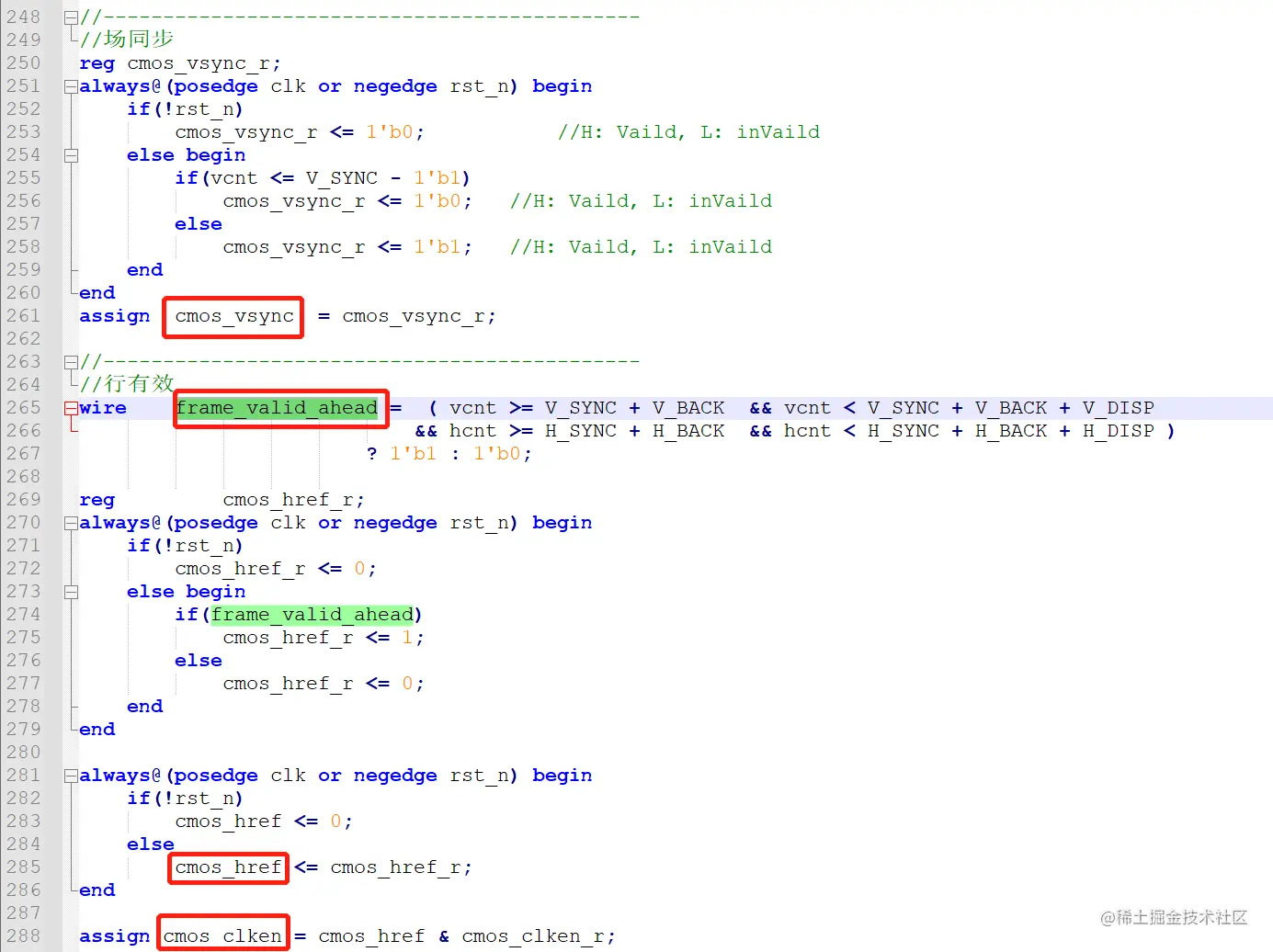

- 场同步/行有效

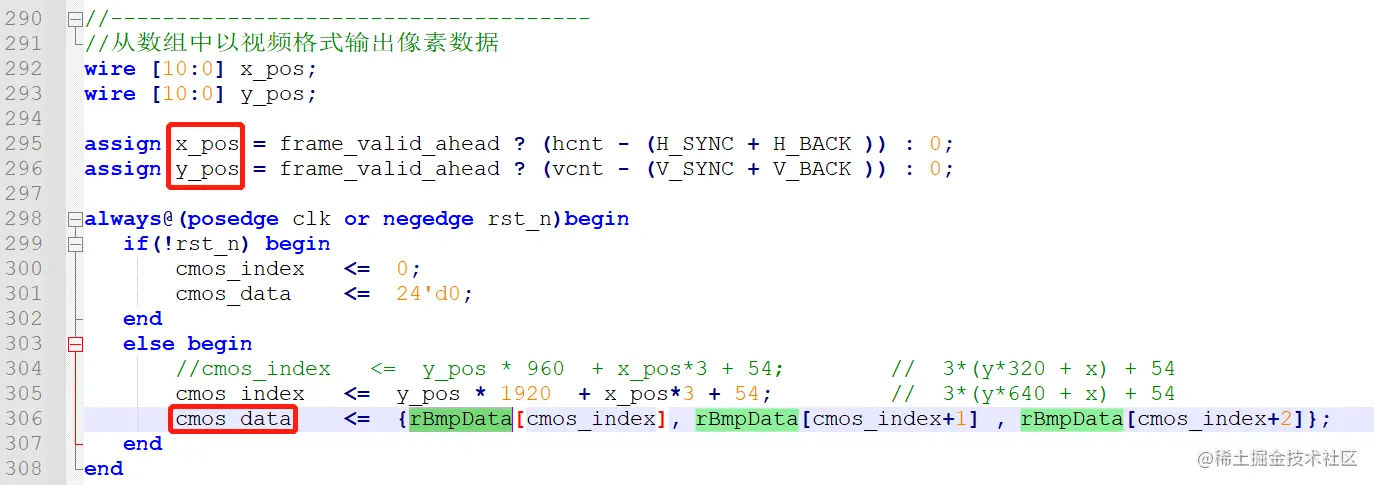

- 去除前肩后沿计算出屏幕位置x_pos/y_pos
