视频字幕详细讲解

小鹿同学
2,346 阅读8分钟

字幕方案

软字幕

外挂字幕

通常字幕是外挂于视频的独立字幕文件，虽然可以播放，但是我们可以轻易地删除文件来解决掉它。例如 youtube 那种字幕文件。

内挂字幕

内挂字幕/封装字幕，字幕和视频是各自独立的流，通过时间戳对齐，在播放器上挂载，并且需要播放器支持直播字幕功能。好处是可以在播放器端编程控制字幕的展示，有更多的灵活性。

软字幕相对硬字幕需要适配各个播放器，pc/h5/app 等，技术难度相对来说难度会比硬字幕大。

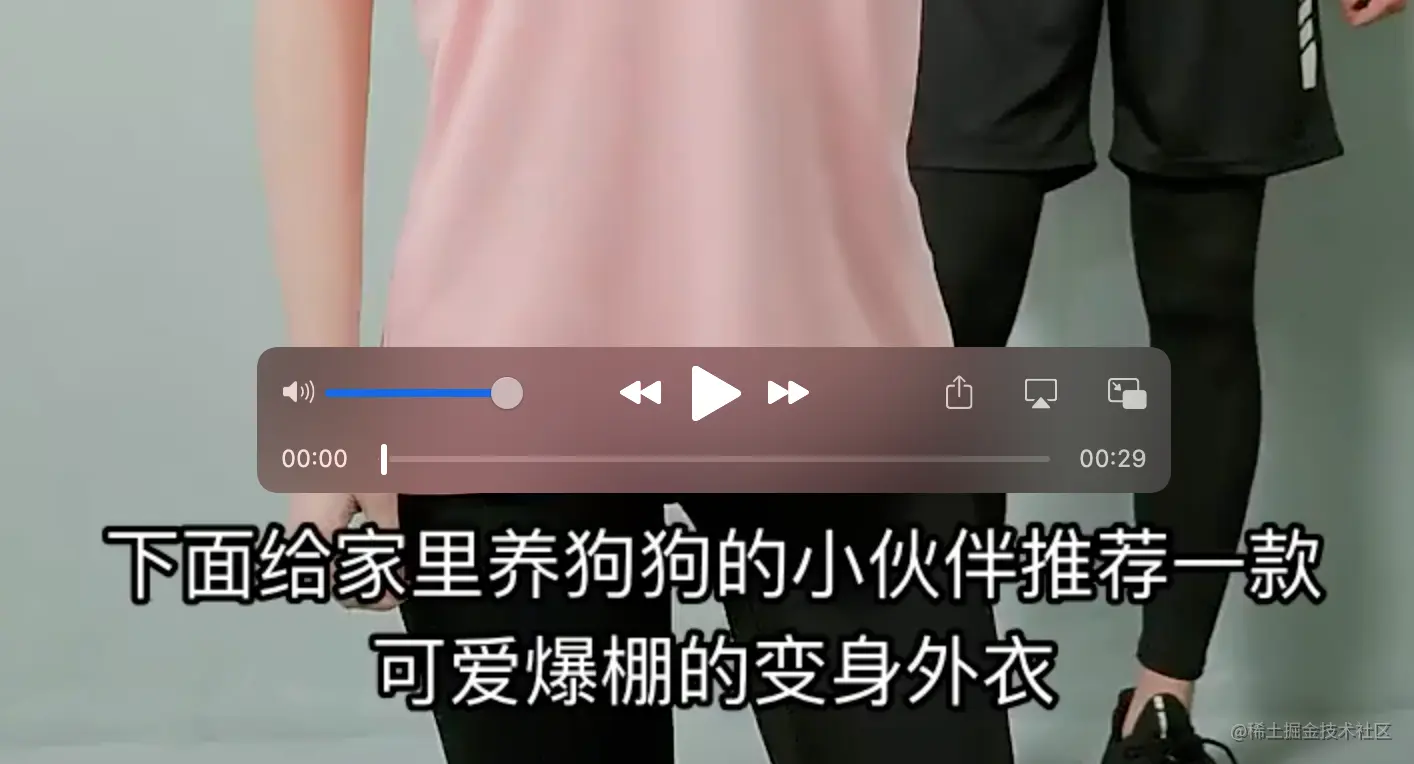

硬字幕

字幕本身是嵌入在视频画面中，可以烧录srt等字幕文件到视频中实现。嵌入硬字幕，已经成为视频的一部分，字幕属性不能在播放时更改，也不能隐藏和提取。

字幕文件

这些字幕的格式都可以相互转换，小象字幕 （收费软件，可以体验）

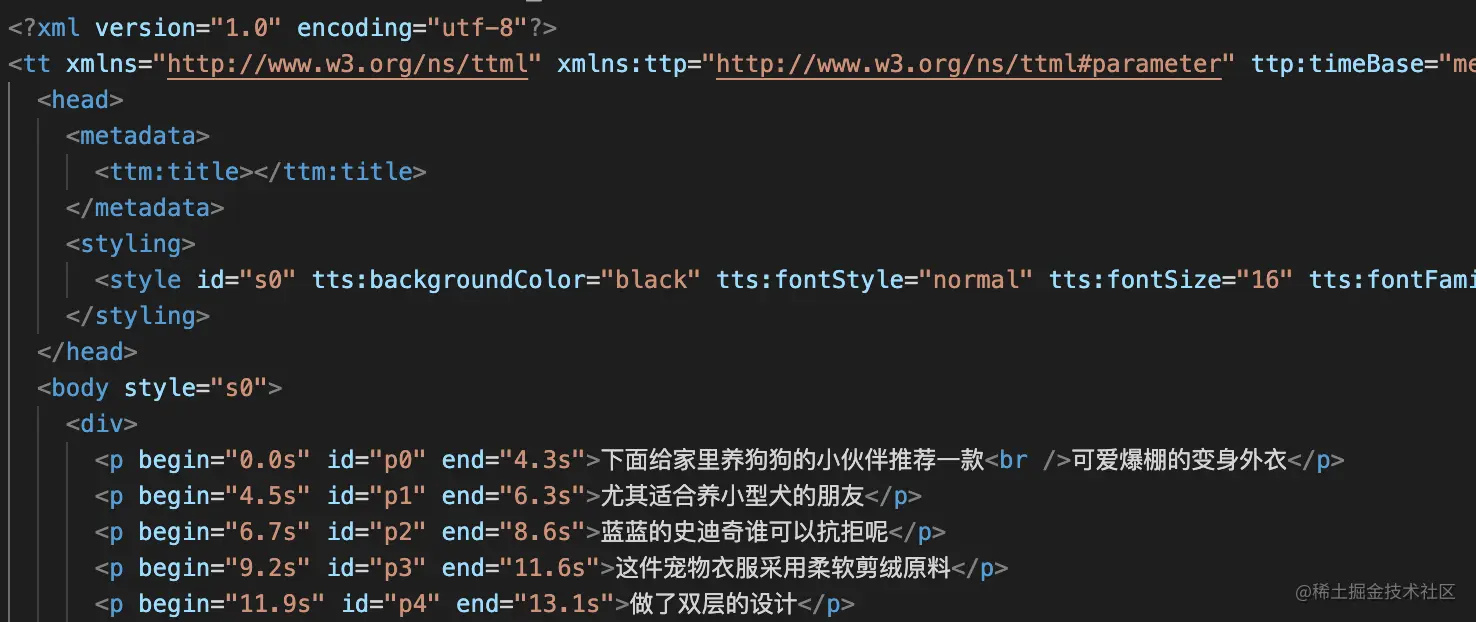

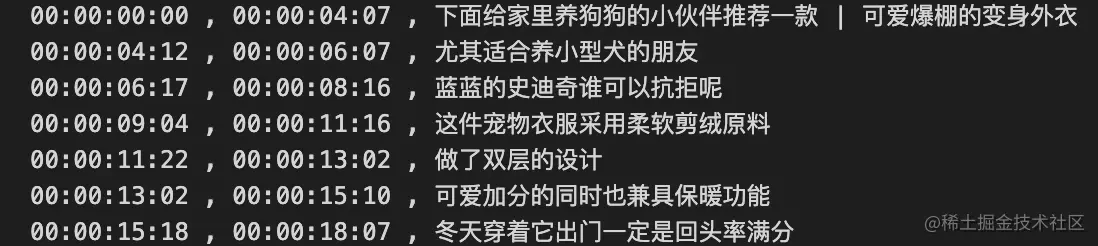

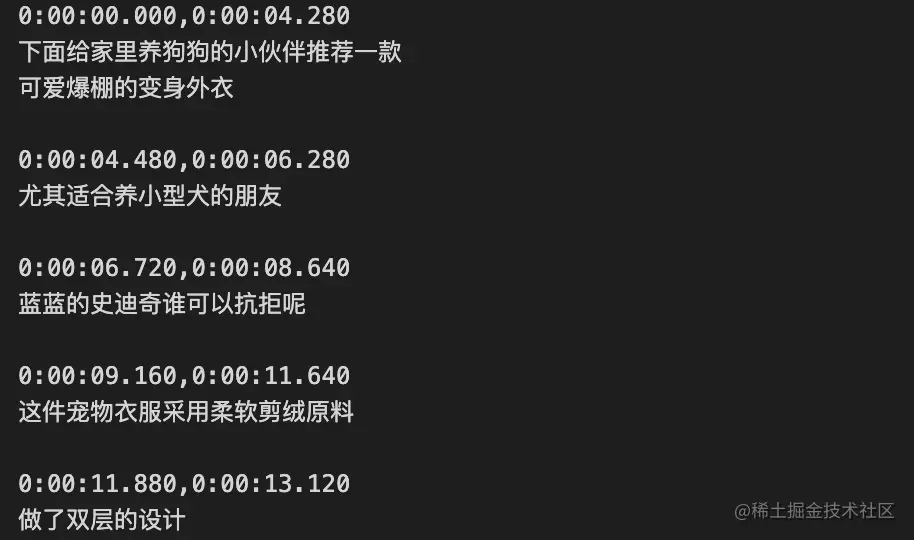

字幕格式简介样式

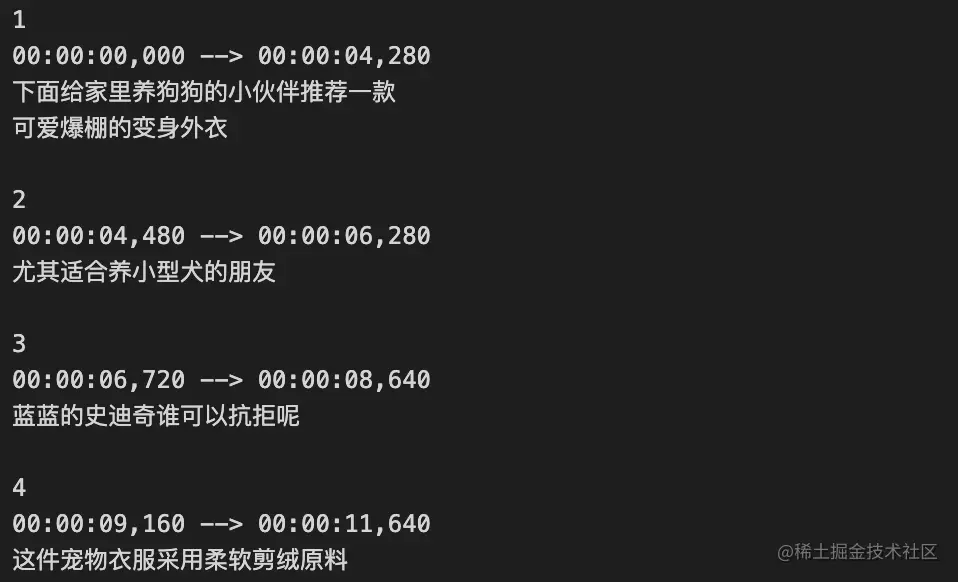

Srt一句时间代码 + 一句字幕image.png

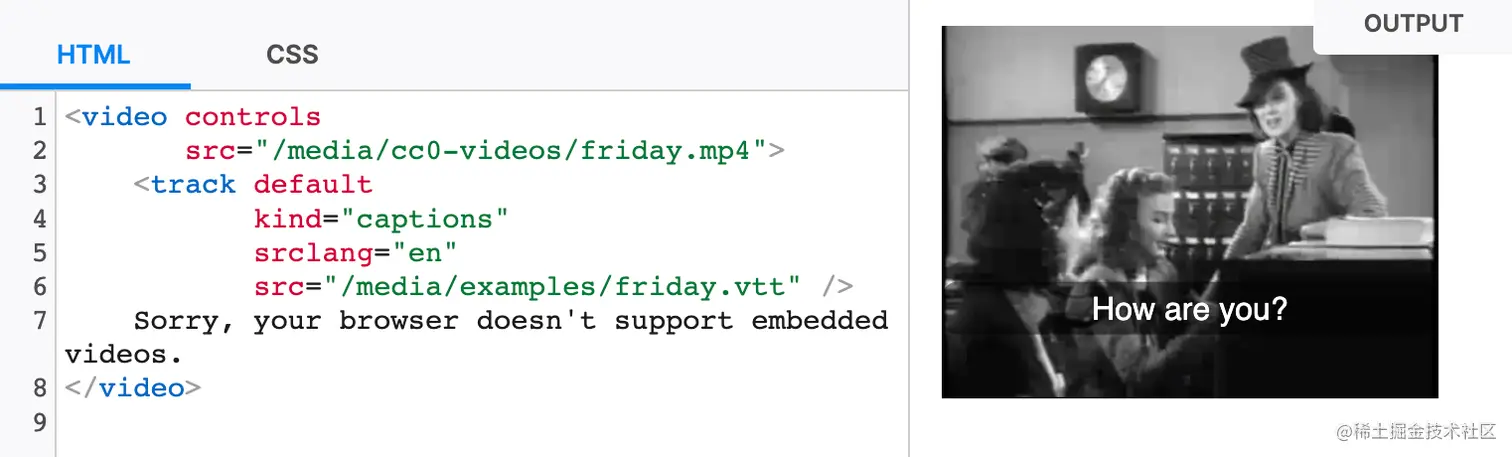

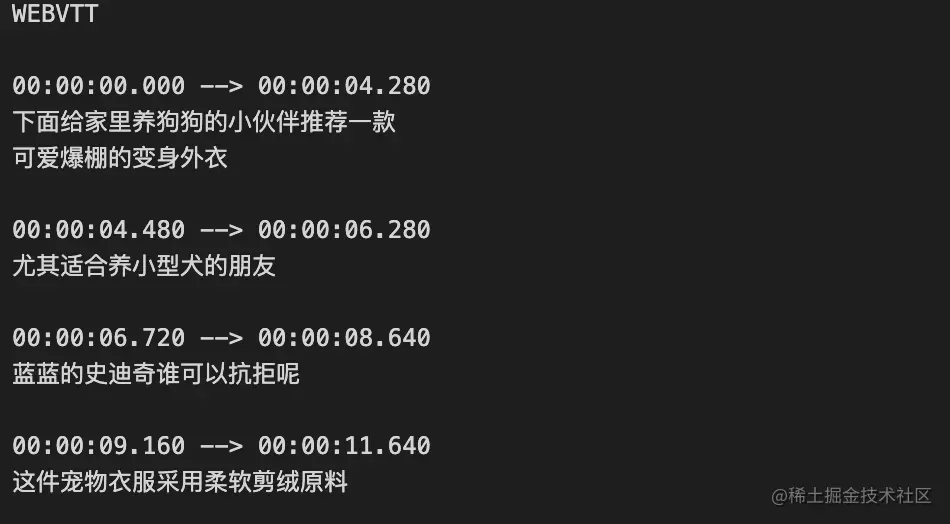

WebvttHTML5中的 元素来标记额外的文本轨道资源，vtt结尾文件image.png

Webvtt 字幕

H5 Video 加载外挂字幕一般使用的是 vtt 格式，那么使用srt格式是否可行，测试结果是不可以。 视频文件和字幕文件是各自独立的，也就是字幕可以跟视频完全不相关。

# 测试代码 source，track都输入远程地址
# 本地文件打开，使用以下代码https加载远程连接做测试，需要crossorigin 为了防止跨域请求报错，source、track请求资源遵守浏览器的规则，不像img src一样可以加载任意源
<video controls crossorigin="anonymous">
      <source src="https://${地址}/test.mp4" type="video/mp4" />
      <track src="https://${地址}/test.vtt" kind="subtitles" label="中文字幕" srclang="zh" default />
</video>

也可以点击这里测试


Srt 字幕

一般处理硬字幕用srt格式。

# test.srt 字幕文件
1
00:00:00,000 --> 00:00:04,280
下面给家里养狗狗的小伙伴推荐一款
可爱爆棚的变身外衣

2
00:00:04,480 --> 00:00:06,280
尤其适合养小型犬的朋友

# 字幕文件为 test.srt
ffmpeg -i test.mp4 -vf subtitles=test.srt new_test.mp4

# 可以为字幕定制字体样式
ffmpeg -i test.mp4 -filter_complex "subtitles=test.srt:force_style='FontName=DejaVu Serif,PrimaryColour=&HAA00FF00,boxcolor=&HAA00FF00'" -c:a copy new_test.mp4


嵌入软字幕

  ffmpeg -i input.mkv -i subtitles.ass -codec copy -map 0 -map 1 output.mkv

  ffmpeg -i infile.mp4（输入文件名） -f srt -i infile.srt（嵌入前的字幕地址） -c:v copy -c:a copy -c:s mov_text（嵌入后的字幕名称） outfile.mp4（输出文件名）

字幕提取

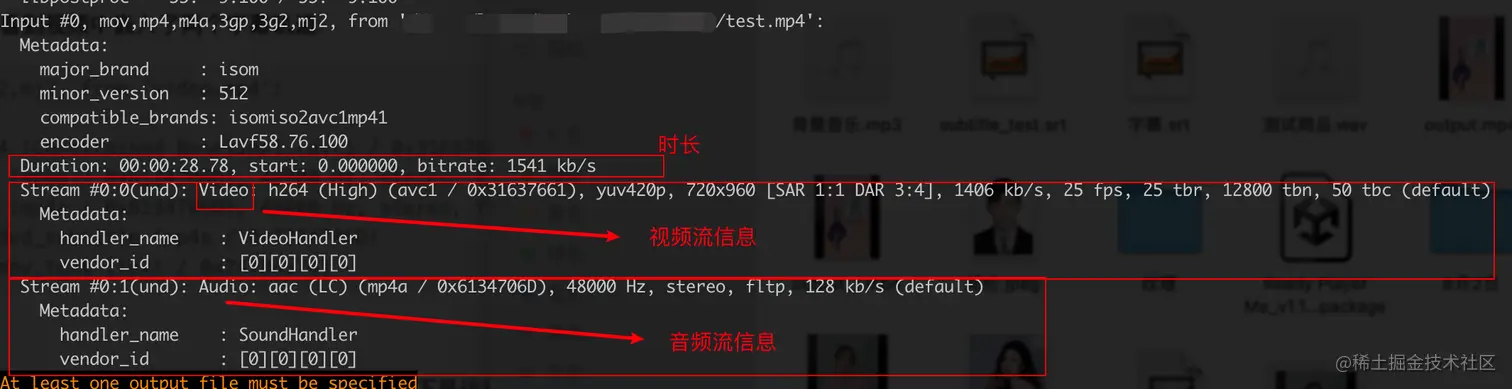

1、查看视频信息确定是否有字幕

ffmpeg -i xxx.mp4


如果视频中只看到视频流和音频流，那么是无法提取出字幕的。这种一般需要对语音识别然后转字幕。也就意味着硬字幕后无法再提取出来。


如果视频中有字幕流，则可以提取出来。

2、提取软字幕

ffmpeg -i video_file.mp4 -map 0:s:0 subtitle.srt
  • -map 0:s:0 subtitle.srt
    • -map：高级参数
    • 0:s:0
    • 0 -> input_file_id=文件id，输入的文件索引编号，此处就一个文件，所以0表示此处输入的mp4视频：video_file.mp4
    • :s -> :stream_specifier, 流stream选择的是字幕subtitle
    • :0 -> :stream_specifier 第0个字幕，此处只有一个字幕，就是这个唯一的字幕

字幕格式转换

# ffmpeg 一句命令就可以实现。不仅限于以下2种，其他格式都可以尝试一下。

ffmpeg -i 字幕.srt 字幕.ass
ffmpeg -i 字幕.srt 字幕.vtt

以上都是有格式的字幕见转换，如果是没有格式的txt文件和srt字幕转换会有点麻烦。

Srt格式转为Txt文件（删除时间码）

SRT字幕文件，删除里面的时间码，保留其中的文字部分保存为Txt文件即可。

Txt文件转为Srt格式（手动打标）

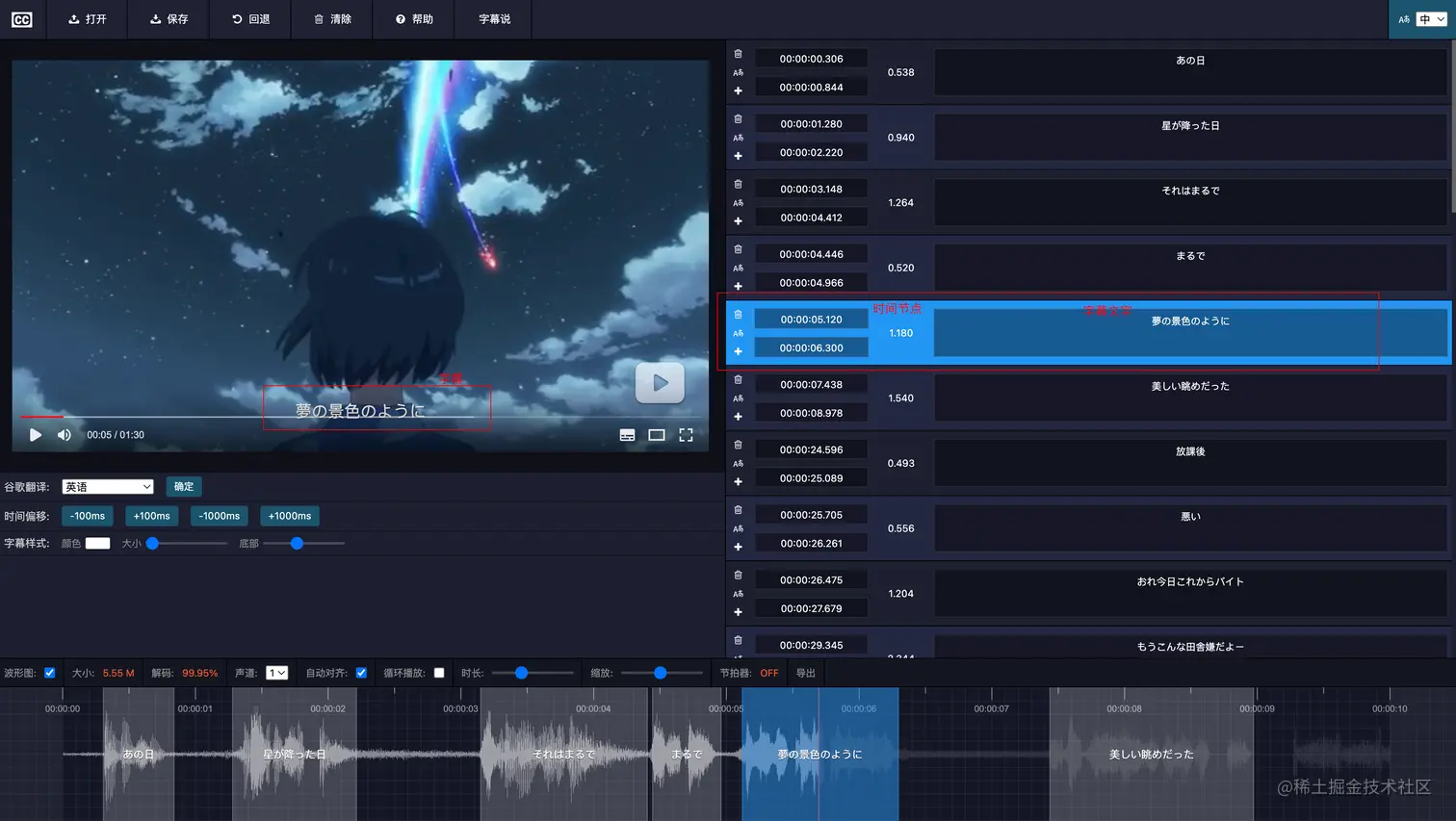

Txt文件转为Srt格式相对麻烦，Txt相对Srt格式缺少了时间戳，文字和时间需要手动对齐。如下字幕编辑器


直播中实时字幕实现

webvtt字幕只能适用于普通的视频字幕。对于直播，生产端要能实时生成字幕内容，并且播放端要不停的获取字幕内容来显示。能满足不断生成内容，不断获取内容的方式，只有流式数据。例如直播中音视频数据采用了直播流协议RTMP，FLV和HLS。因此字幕也需要定义这样的一个协议，我们叫做字幕流协议。

HLS协议

HLS协议原理就是把视频切分成一个个小的视频切片(.ts 文件)。把最新的切片地址放到一个索引文本文件(.m3u8)中，然后浏览器不断地获取索引文件，就可以得到最新的切片地址，进而获取切片视频内容，来播放视频。

1、视频流索引文件格式如下，里面主要就是切片文件的地址列表：

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-MEDIA-SEQUENCE:224
#EXT-X-TARGETDURATION:5
#EXTINF:5.000,
75118df9-95f2-46a1-946d-d1ba57b3b5ac/1553772845_224.ts
#EXTINF:5.000,
75118df9-95f2-46a1-946d-d1ba57b3b5ac/1553772855_225.ts
  • EXTM3U： 这个是M3U8文件必须包含的标签，必须放在第一行
  • EXT-X-VERSION：M3U8文件的版本，常见的是3（目前最高版本应该是7）
  • EXT-X-MEDIA-SEQUENCE： 第一个TS分片的序列号
  • EXT-X-TARGETDURATION： 每个分片TS的最大的时长
  • EXT-X-ALLOW-CACHE： 是否允许cache
  • EXT-X-ENDLIST： m3u8文件结束符，表明M3U8文件不会再产生更多的切片
  • EXTINF extra info：分片TS的信息，如时长，带宽等

2、字幕流原理是一样的，我们也采用HLS协议。

字幕流的索引文件(.m3u8)内容如下，这里的切片换成了WebVtt(.vtt) 文件。

#EXTM3U
#EXT-X-TARGETDURATION:15
#EXT-X-VERSION:3
#EXT-X-MEDIA-SEQUENCE:411
#EXTINF:1.08,
413000_cn.vtt
#EXTINF:5.94,
414000_cn.vtt
#EXTINF:2.37,
415000_cn.vtt
#EXTINF:5.82,

合并音视频流索引文件和字幕流索引文件

通过上述方法，我们得到了2个索引文件：

  • 音视频索引文件(.m3u8)
  • 字幕流索引文件(.m3u8)

我们只给一个索引文件地址到播放器，这样播放器的输入与普通视频播放统一了，即只有一个播放地址。 合并上述两个索引文件，生成 一个新的复合索引文件。

合并后的索引文件：

#EXTM3U
#EXT-X-MEDIA:TYPE=SUBTITLES,GROUP-ID="subs",NAME="en",LANGUAGE="en",URI="https://xxxx.com/xxxx/output_sub_EN.m3u8"
#EXT-X-MEDIA:TYPE=SUBTITLES,GROUP-ID="subs",NAME="cn",LANGUAGE="cn",URI="https://xxxx.com/xxxx/output_sub_CN.m3u8"
#EXT-X-STREAM-INF:SUBTITLES="subs",BANDWIDTH=2000,CODECS="mp4a.40.2, avc1.64001f",RESOLUTION=1920x1080
75118df9-95f2-46a1-946d-d1ba57b3b5ac_avraw.m3u8

最终的复合索引文件，我们就可以给到播放器，由播放器来解析并渲染直播视频和字幕。 注意：这里的复合索引文件遵照HLS标准协议（苹果公司推出的），因此可以直接在Safari浏览器中播放字幕。

字幕和音视频时间对齐

字幕与音视频是独立的流，需要做时间对齐。

两者的时间戳(PTS)，统一由推流端编码器产生，确保时间戳是一致的，单位是毫秒。

注意：时间戳初始值是0，由于是推流端编码器产生，如果推流端断流后重新推流，则时间戳会归0，重新计数。

在播放器端，需要根据字幕和音视频中的时间戳，做时间对齐，然后渲染播放。

在Chrome和Safari浏览器，由于采用标准的时间戳方案，它们能够默认进行对齐播放。

在Native App或桌面客户端播放器中，需要开发者自己开发时间对齐逻辑。

字幕播放

理论上合并字幕在播放器播放的时候不需要额外的处理，播放器会自动解析播放。但有可能因为字幕产生时间太慢，错过了对应视频的播放时间，浏览器会放弃了渲染字幕。

解决问题的办法就是增加直播延迟，让视频播放等待字幕生成。 延迟分2类：

  • 推流端延时：无法达成我们想要的结果，因为它会更改时间戳，时间戳都被延迟了。
  • 拉流端延迟：我们选择了增大HLS切片大小，同样可以起到延迟效果。缺点就是直播开始会有很大的延迟。

总结

Q1：没有字幕文件的视频，要语音识别转字幕，生成字幕后加载到视频中。

Q2：有Srt、Webvtt 字幕文件，直接加载到视频中。

Q3：有txt文本，要先转换成srt/webvtt字幕后再加载到视频中。

Q4：直播中的实时字幕需要创建字幕流对齐直播流时间轴。

无论硬字幕还是软字幕都存在字幕与音视频时间对齐的问题。

软字幕需要不同播放器进行适配。

参考

电影字幕网站

字幕说

字幕转语音网站

使用FFmpeg将字幕文件集成到视频文件

用ffmpeg进行切片生成m3u8索引文件

强大的音视频处理工具：FFmpeg中文文档，较为详细
