距离场进门

距离场 distacnce filed 就是用一个描述模型表面到模型中心距离的函数，来绘制图形的方式。

当然，今天只是进门，我们抛开z分量不谈，只看二维的。

比如最简单的圆形， 就是所有满足 d = r 的点的集合。一般来说，我们会使用极坐标来写距离场函数。

直线

圆形就不用说了吧。 我最近才悟了那个三角形的画法，其实就是直线，然后加上周期偏移。

以下是源代码和效果。

我要画的直线是x = b, b>0。 因为这个最好画了。 对于这条直线，直线上任意一点(x,y)或者说(d,a) d是距离 a是角度，它们的关系是什么呢？

我之前没有想过用极坐标和直角坐标的换算直接做，但是现在可以试一下，这个是比较通用的一种方式。 y = d * sin(a) ,x = d * cos(a) 。 所以我们这个直线的极坐标方程就是 d * cos(a) = b ;

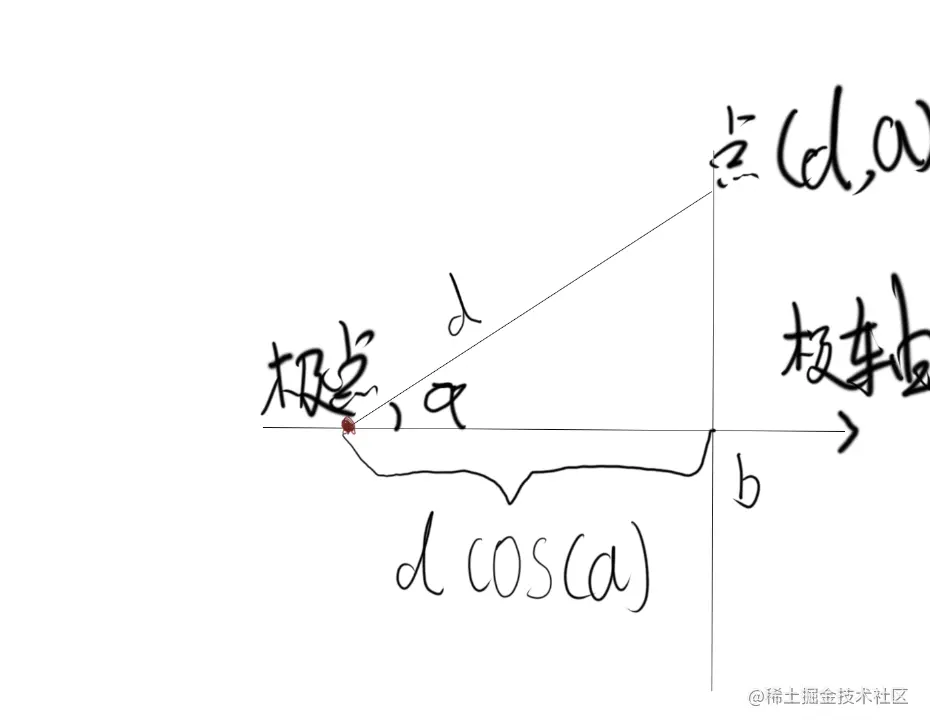

我之前是看代码的实现，以及几何画图领悟到的。我们现在来看图。

极轴就等于是x 轴， 角度a是点和极点的连线与极轴的夹角， 这个夹角是极轴为起始边， 连线为终边。

所以，我们可以看到所以在直线的点都满足 d * cos(a) = b 这个条件， 而d * cos(a) < b的点都在左边，cos值在[pi/2, 3pi/3]之间是小于零的，所以这里能画出一条直线，可以想象一下，当a 趋于 90度的时候，这个点的y值是不是就是无穷大，的确是一条直线，而不是线段。

这样就可以写出如下代码，用delta 作角度偏移。 当然，最好就是用直角坐标进行变换，然后再求极坐标。极坐标的平移变换十分不便。

float line (float a , float d , float f, float deltaA){

      d *=cos(a+deltaA) ;
      return smoothstep(-.01 ,.001 ,d - f ) - smoothstep(-.001 ,.01 ,d - f ) ;
}
。。。。。。
    color = mix(color, color1, line(a,d0,.5,0.));
    color = mix(color, color3, circle(d0, .5));

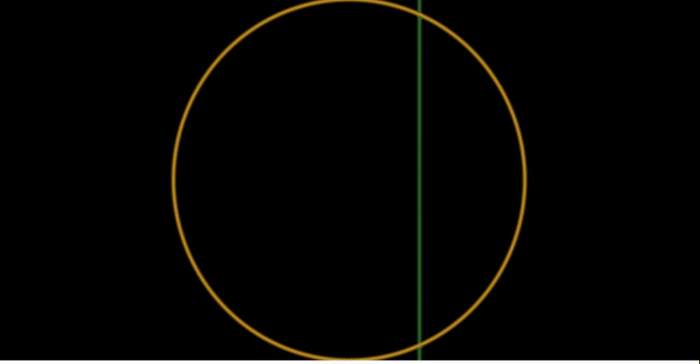

下图绿色的线就是结果，那个圆是用来参照的。

如果按照直角坐标的画法，肯定就是三条线取一个交集，得到一个填充的三角形，用两个填充的三角形相减就得到描边的三角形。

但是这里，我们可以用另一种方式，那就是周期。极坐标很容易就能对角度进行周期处理。

我们尝试一下，修改上面的line 函数，输入一个重复系数N d *=cos(a *N) ; ,暂且取N = 3 。

结果是这样的。 好像不符合预期啊， 实际上就是如此，直接放大角度等于是压缩了绘图区域，所以才会出现，一条线被压缩成一条折线的效果，中间还自带平滑过渡。

周期变小导致压缩

这个压缩绘图区，就像是一把圆扇，本来是完全打开的360度，现在合起来只剩下 120度。

为此，我写了个动画来说明问题，逐渐增加放大系数k的值。

float k = (sin(t)*3.) + 4.; // +4 保证系数大于等于1
     float aN = a   * k;
    if(  abs(aN) < PI / 2.){  // 这个判断是为了只显示一个周期的图形

            color = mix(color, color1, line(aN ,d0,.2,0.));
      }

改成填充

内部颜色改成角度渐变。

if( abs(aN) < PI / 2.){ color = mix(color, hsbToRgb(vec3(aN/PI ,d0, 1.)), line2(aN ,d0,.2,0.)); }

多边形

现在切回正题, 既然不能压缩绘图区域，我们就不压缩。 实际上，我们要的是周期性偏移。

比如说现在就是放大三倍，那么在第一个周期内正常绘制，到了第二个周期，我还想画直线，实际上，不就是把第一个周期的直线做一个旋转，旋转量为一个周期的弧度, 第三个周期同样如此，旋转量为两个周期。

看代码。 通过取整函数来确定是第几个周期，从0开始。第N个周期的偏移量是 N-1个周期。

// r是内切圆的半径
float polygon (float a , float d ,float N, float r){
      float c = floor(a/2./PI  * N) ;
      d*=cos( a- c * PI *2./N); // 待修复
  return smoothstep(-.01 ,.001 ,d - r ) - smoothstep(-.001 ,.01 ,d - r ) ;
}

补充说明，为啥不能用取模直接实现 。实际上取模也可以实现，只不过这个被除数不是整数，所以需要一点处理。

    float b = a/PI/2.  ;// 01之间  就是大家喜欢说的归一化 单位化
    b *=N;
    b= fract(b)/N; //  之前缩放了的再给他缩放回去

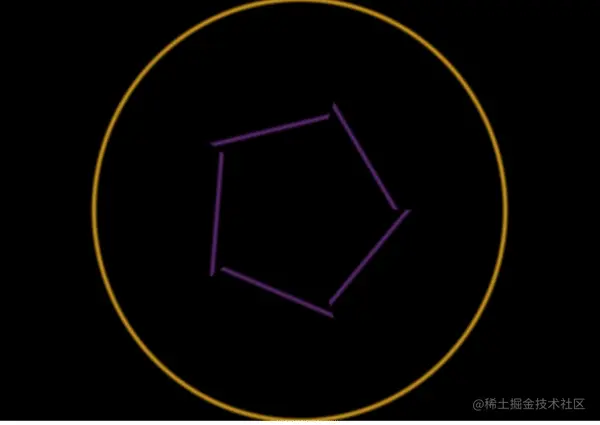

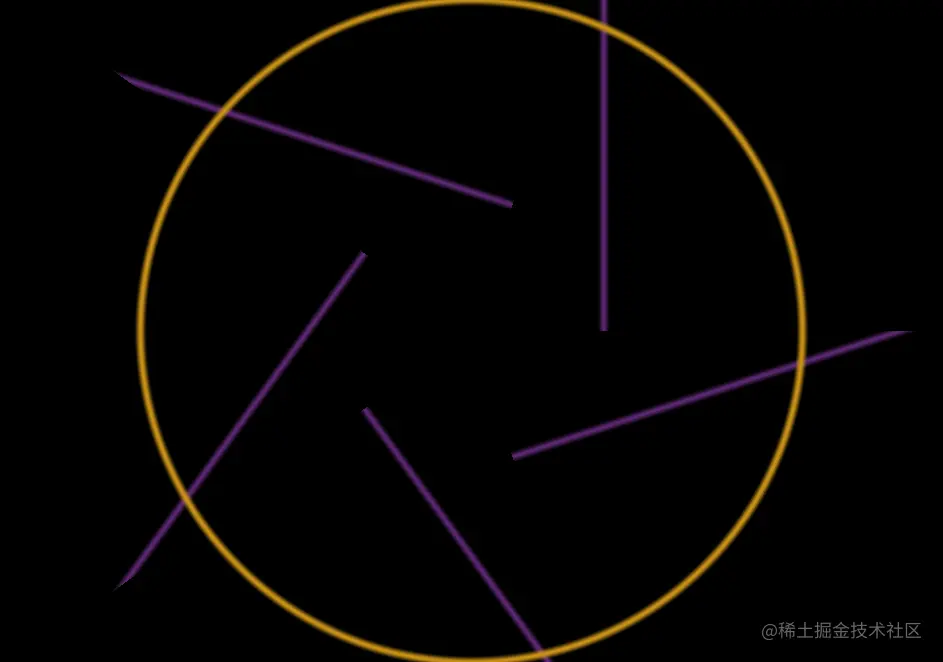

来看效果。 还差了一点东西。 因为上面的取整逻辑是从 0 开始的，也就是第一个周期是 [0,2* PI/5] , 这样就只绘制了极轴上方的部分，实际上，我们要的周期应该是 [- PI/5, PI/5]。

color = mix(color, color2, polygon(a,d0,5., .2));

修复一波。

 d*=cos( a- (c + .5) * PI *2./N);

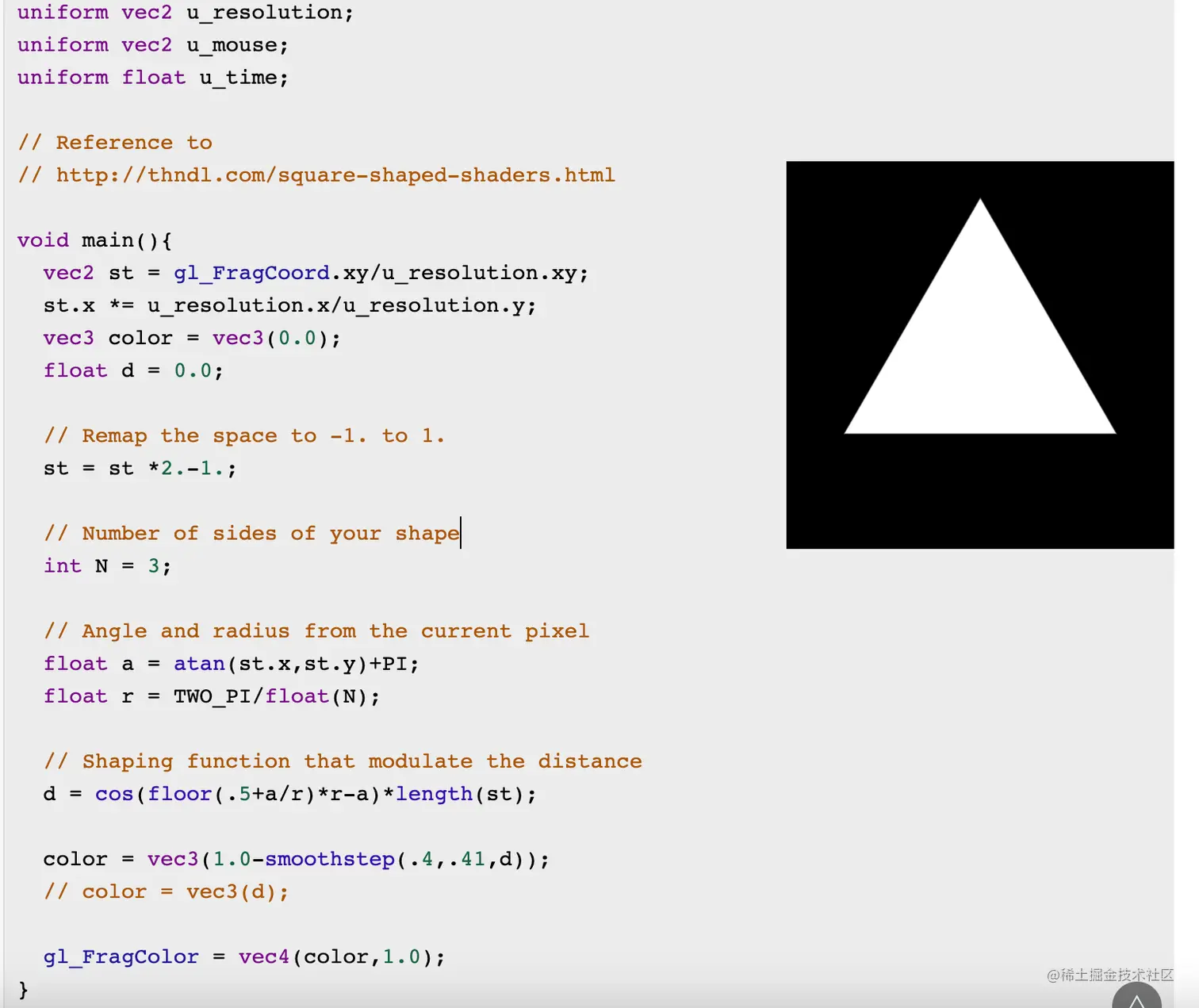

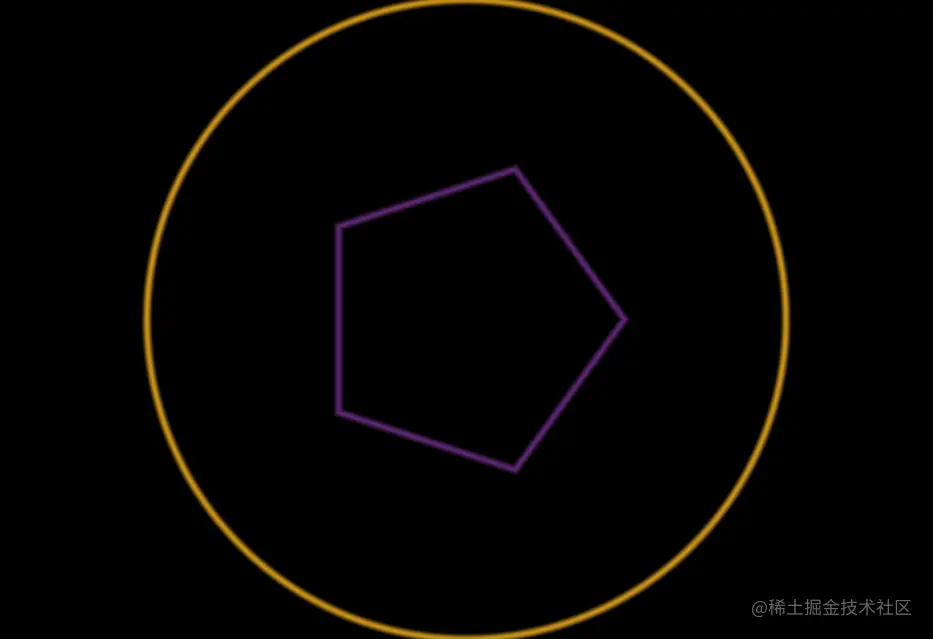

到这里这个正多边形就绘制出来了，需要填充的就改成填充就好了，代码的数学运算，简化以后就是文章开头的截图。

到这里，差不多就进门了。
