前言

下面的解析也是总体到细节去一步步剥离当前demo为主线涉及的Room源码部分。

demo

demo路径在AAC-core-demo下(下载当前github上的源码是记得是Room tag标签)。

我们应该运行一下当前demo，知道它是干什么的

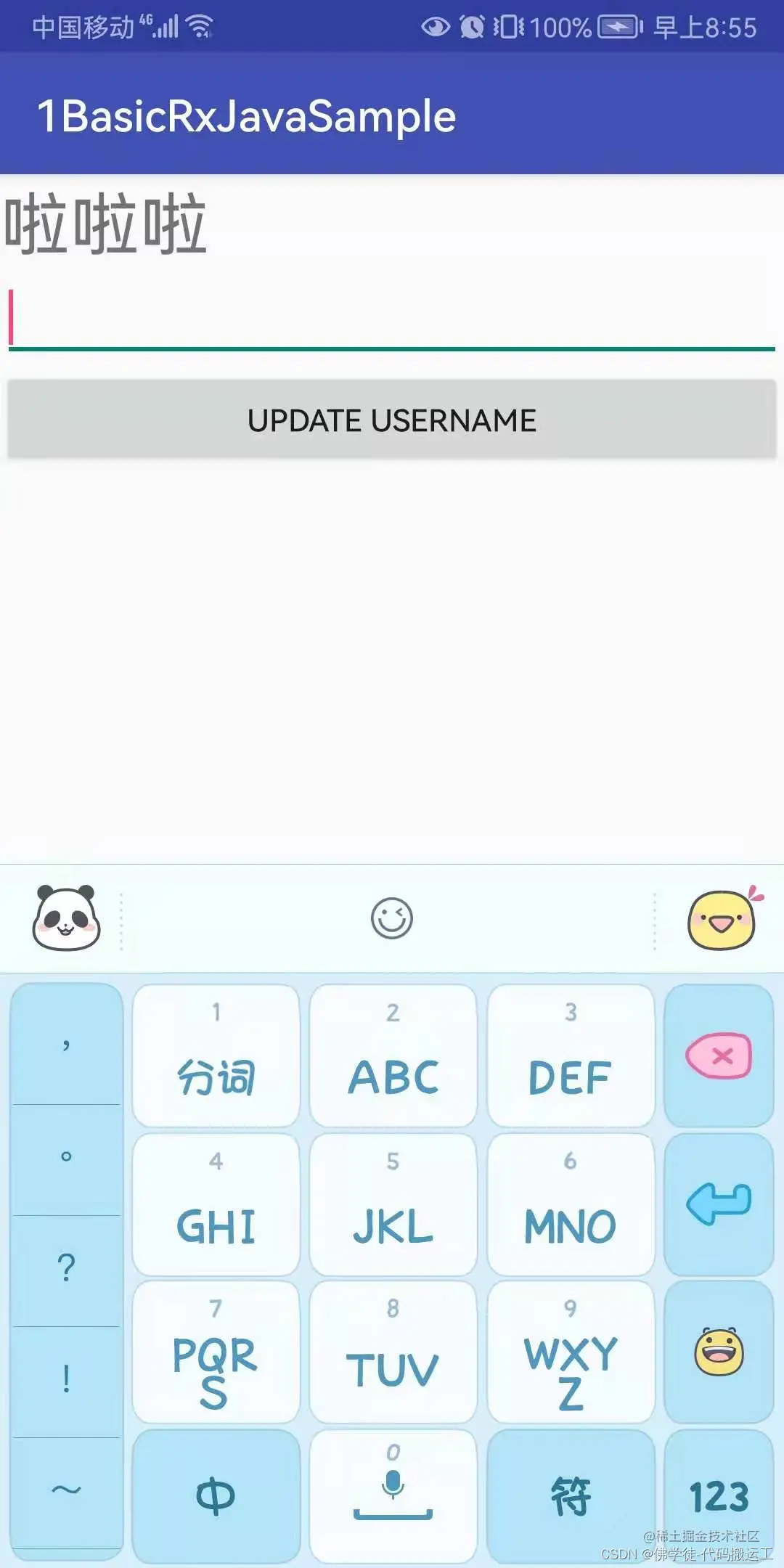

在这里插入图片描述

  1. 在输入框输入随意信息，e.g. 啦啦啦；

  2. 点击按钮 UPDATE USERENAME,当前输入框会更新如图所示的输入框上方；

  3. 关闭当前app，再次打开上次输入的信息（e.g.啦啦啦）被保留并展示在如图所示的输入框上方。

出现这种情况的原因：我们使用了androidx源码中的room组件。通过room操作supportSqlite，supportSqlite再去操作android源码中的sqlite组件。

  • 知道是Room插件即可，这里的supportSqlite就是androidx源码中sqlite组件的具体实现几个类，前缀都是supportSQLite。

总体到细节

下面开始一步步深入细节的去理解当前Room源码。

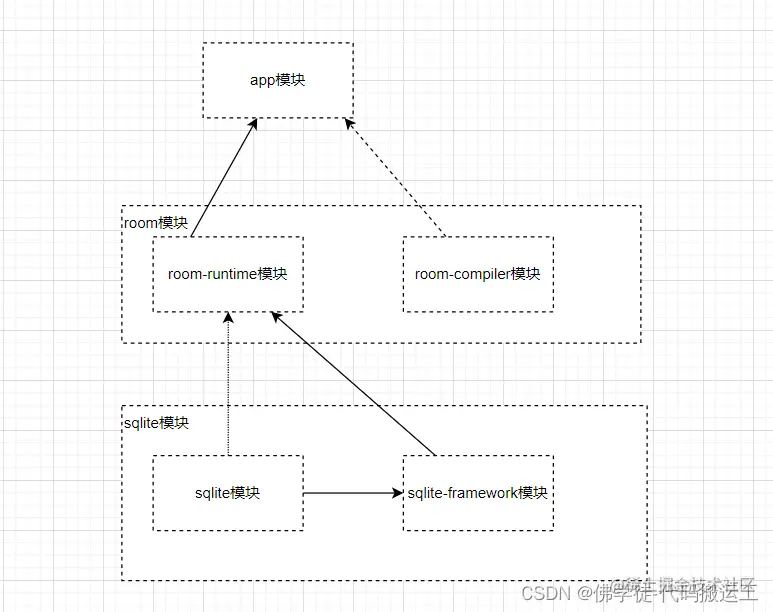

在这里插入图片描述

  1. app模块：demo模块，使用Room；

  2. room模块：设计到的子模块不只是上面的两个，room-runtime和room-compiler，我们暂主要理解这两个即可；

  • （1） room-runtime：被demo引用的依赖，通过当前模块去操作数据库，相当于把数据库的操作分为两部分：一部分自己处理，一部分交给androidx中sqlite模块去处理；

  • （2） room-compiler：用于根据demo中的注解，为demo生成类（这里不做研究，后面会有专门的文章去分析，以及room注解的用法）；

  • （3）补：还有room-rxjava2：当前为了room兼容使用rxjava2；

  1. sqlite模块：两个子模块，一个子模块还叫sqlite，一个子模块是sqlite-framework；
  • （1）sqlite：定义supportSqlite各个类，类方法实际还是沿用android源码中的sqlite组件中的方法；room组件中使用的是该sqlite子模块的类
  • （2）sqlite-framework：①实现sqlite子模块接口，所以room组件中使用的虽然是sqlite子模块类，但是实际还是sqlite-framework中的实现类；②当前类通过代理方式实现android源码中的sqlite组件方法；③生成android源码中的sqlite组件的类作为framework类的代理；

下面针对每个模块，有外向内一步步讲解：

app模块

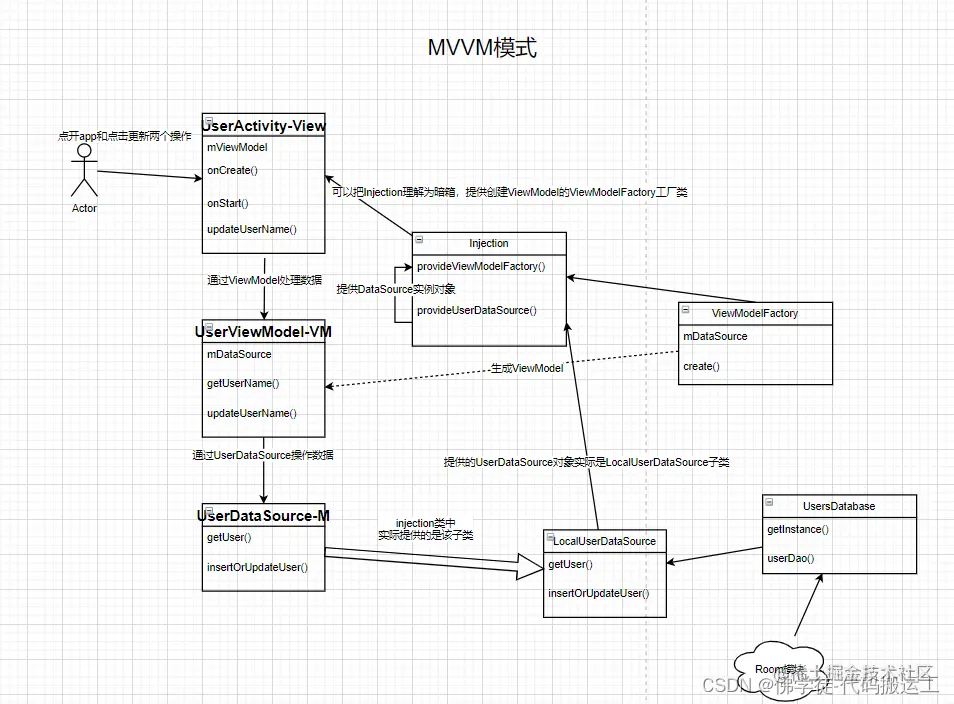

在这里插入图片描述

描述写的越多越乱，第一是个人水平问题；第二，是确实不易写的那么全，看起来乱的很。我感觉这样挺清晰的。

如果所示，这里采用的是MVVM模式，下面对当前框架进行简单讲解，较简单：

  1. Activity从ViewModel获取数据，ViewModel从UserDataSource中获取数据；

  2. Injection（使用了注解思想，理解注解应该非常容易理解这种实现方式）类启到衔接作用：

  • （1）提供ViewModelFactory生成ViewModel实例；
  • （2）为生成ViewModel实例提供构造函数参数UserDataSource，实际给的是UserDataSource的子类LocalUserDataSource；
  • （3）实例化UserDatabase，将UserDataBase中的userDao作为LocalUserDataSource类构造函数参数；

  1. 所以VieModel中操作的UserDataSource实际是LocalUserDataSource类；

  2. UserDataBase类的操作我们作为Room模块讲解，这里可以当做暗箱来理解。

room模块

当前demo为主线解说room源码，我们分为两步骤来解说：（1）room初始化工作；（2）room操作数据库操作：①插入或更新数据库，②查询；

涉及到room注解部分（如xxx_Impl类）会单独有一章介绍room注解的具体使用；sqlite部分（SupportSQLite的实例化）下面sqlite模块部分会做讲解。

room初始化

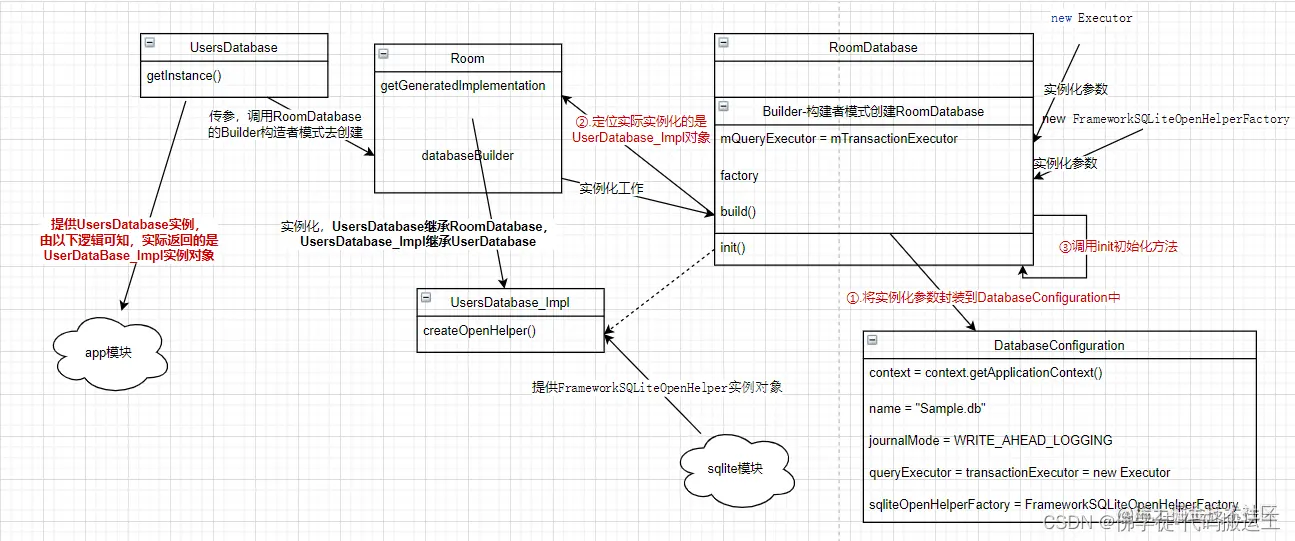

在这里插入图片描述

如上图所示，room初始化的重要作用有两个：

  1. 返回的UsersDatabase实例对象是UsersDatabase_Impl；

  2. 新建了FrameworkSQLiteOpenHelperFactory对象，当前对象的作用是创建FrameworkSQLiteOpenHelper类；

简单讲解下上图流程：

  1. app模块调用UserDatabase类的getInstance()方法实例化；

  2. UsersDatabase继承RoomDatabase类，RoomDatabase是通过Builder构造者模式构建的，所以这里调用的是RoomDatabase的build()方法； build()方法做了3件事情：

  • （1）实例化很多参数，这里比较重要的是mQueryExecutor = mTransactionExecutor线程池和factory = new FrameworkSQLiteOpenHelperFactory,将实例化后的参数传递给DatabaseConfiguration（字面意思：存储数据库配置信息）；

  • （2）调用Room的getGeneratedImplementation()方法，根据注解命名规则实例化UsersDatabase_impl类，该类继承UsersDatabase（UsersDatabase继承RoomDatabase类）；

  • （3）调用RoomDatabase的init()方法，该方法调用createOpenHelper()抽象方法，具体实现在UsersDatabase_Impl类中；

  1. UsersDatabase_Impl类的createOpenHelper()方法返回SupportSQLiteOpenHelper接口对象，这里通过DatabaseConfiguration类中的factory参数factory = new FrameworkSQLiteOpenHelperFactory调用create()方法创建FrameworkSQLiteOpenHelper对象作为实际返回对象；
  • createOpenHelper()方法中的RoomOpenHelper等等，先别急着看，用到了再说，很多虽然存在，但是不一定用到了。

room操作数据库

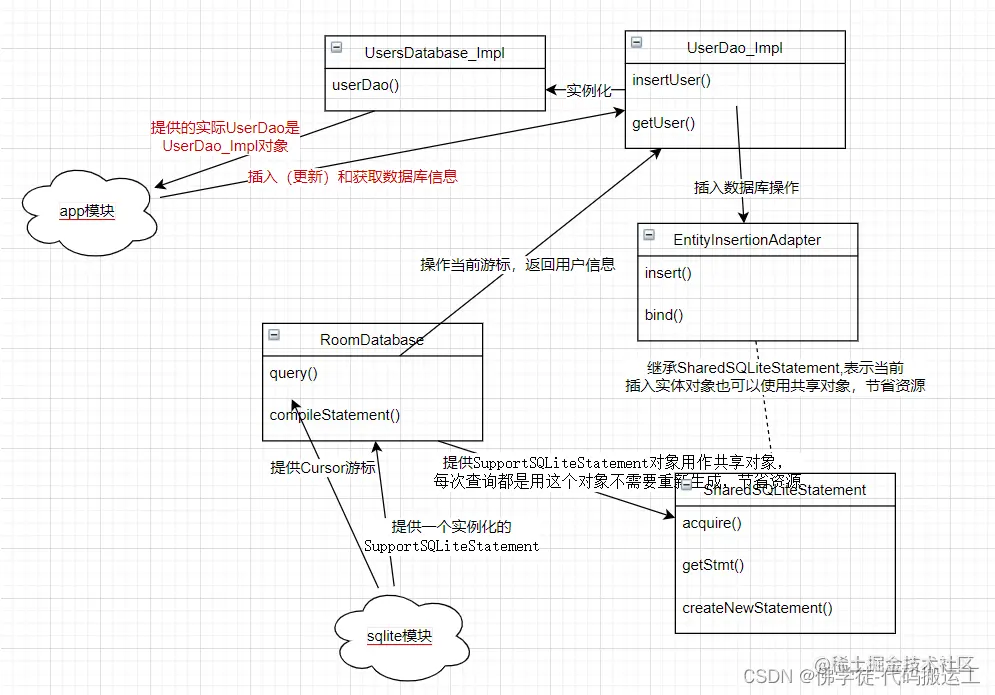

在这里插入图片描述

如上图，实际操作数据库部分并不难，但是需要注意的是这里操作数据库的几个类：SupportSQLiteStatement和SupportSQLiteDatabase实际实例对象分别是FrameworkSQLiteStatement和FrameworkSQLiteDatabase，并且这里操作数据库都是通过RoomDatabase中的SupportSQLiteOpenHelper mOpenHelper来控制。

疑问：CREATE TABLE IF NOT EXISTS users在哪？？？

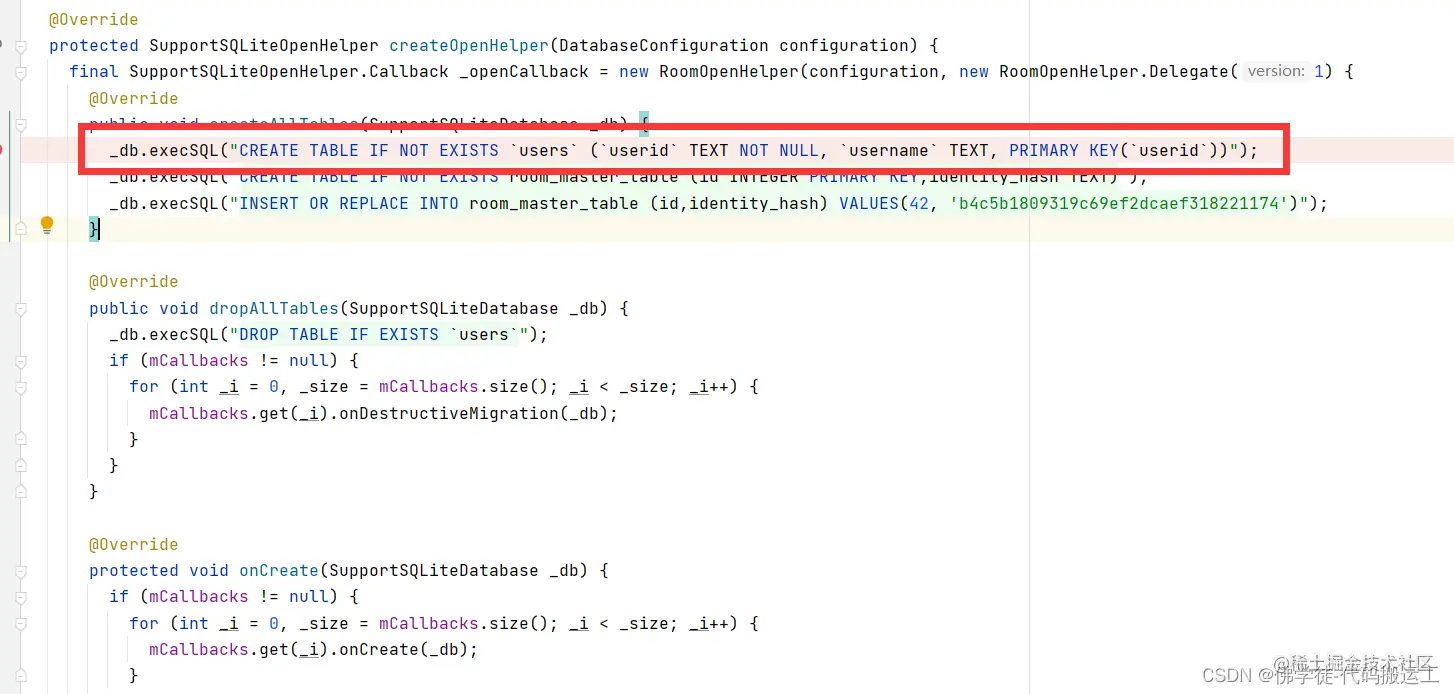

答：存在于UsersDatabase_Impl的createOpenHelper()方法中了，如下图

在这里插入图片描述

至于如何调用关下，请听下面sqlite模块的讲解。

sqlite模块

前一章说了Sqlite模块，但是说的一头雾水，看的也是一脸懵逼。这里可以相对来说较详细对它进一步理解了。

  1. 在RoomDatabase中统一管理SupportSQLiteOpenHelper mOpenHelper：
  • （1）需要操作数据库必须使用mOpenHelper参数；
  • （2）操作数据库必须调用RoomDatabase中的mOpenHelper参数；

  1. SupportSQLiteOpenHelper mOpenHelper实例化在UserDatabase_Impl类的createOpenHelper()方法中；

  2. 执行FrameworkSqLiteOpenHelper的方法，实际执行的是getDelegate()代理中的方法，代理返回的是OpenHelper对象，OpenHelper对象继承SQLiteOpenHelper类，由此可知Sqlite的核心是理解FrameworkSQLiteOpenHelper类中的OpenHelper类；

  3. 查看OpenHelper类：

  • （1）查看getSupportDatabase()方法，返回的是SupportSQLiteDatabase接口对象，该方法：①调用innerGetDatabase()方法，如果Sample.db文件不存在则创建；并且获取读或写权限SQLiteDatabase对象；②将获取读或写权限SQLiteDatabase对象作为FrameworkSQLiteDatabase类构造函数参数，对FrameworkSQLiteDatabase实例化。所以实际返回的是FrameworkSQLiteDatabase类，并且该类的所有方法操作的是用读或写权限SQLiteDatabase代理对象的方法；

  • （2）onCreate()方法，调用SupportSQLiteOpenHelper接口内部类Callback的onCreate()方法，①该Callback抽象类在UserDatabase_Impl类的createOpenHelper()方法中被实现RoomOpenHelper类；②RoomOpenHelper类的onCreate方法调用Delegate抽象类的createAllTables()方法，也就是回答了上面CREATE TABLE IF NOT EXISTS users在哪？？？的问题

总结

个人感觉解说的还行。其实源码我来回看了很多遍，细节部分都没有放弃，写这篇文章很有必要，能够把零散的东西通过这篇文章整合成一个有架构感的设计思想。
