VLAN的概念
- 就是虚拟局域网
VLAN的作用
- 隔绝广播域
VLAN的优势
- 控制广播
- 增强网络安全性
- 简化网络管理
VLAN的种类
- 静态VLAN---基于端口划分
- 动态VLAN----基于MAC地址划分
VLAN范围
- 0-4095 , 其中0和4095不可用，可用的只有4094
VLAN的模式
-
Access：接入模式 主机 路由器 等不识别vlan的设备
只允许一对一 port1属于vlan10 只允许带有vlan10标签的流量通过 -
trunk：允许多条vlan通过
总结
创建一个VLAN拓扑图
🚩使PC1和PC2在VLAN10段，可以和服务器2通信，PC3和PC4在VLAN20段可以和服务器1通信
我们需要把4台电脑和1号交换机的1到4号端口设置成access模式，把1号交换机的5号端口和2号交换机的的1号端口设置成trunk模式，2号交换机和服务器连接的2号和3号端口设置成access模式，就可以建立号我们需要的拓扑图了

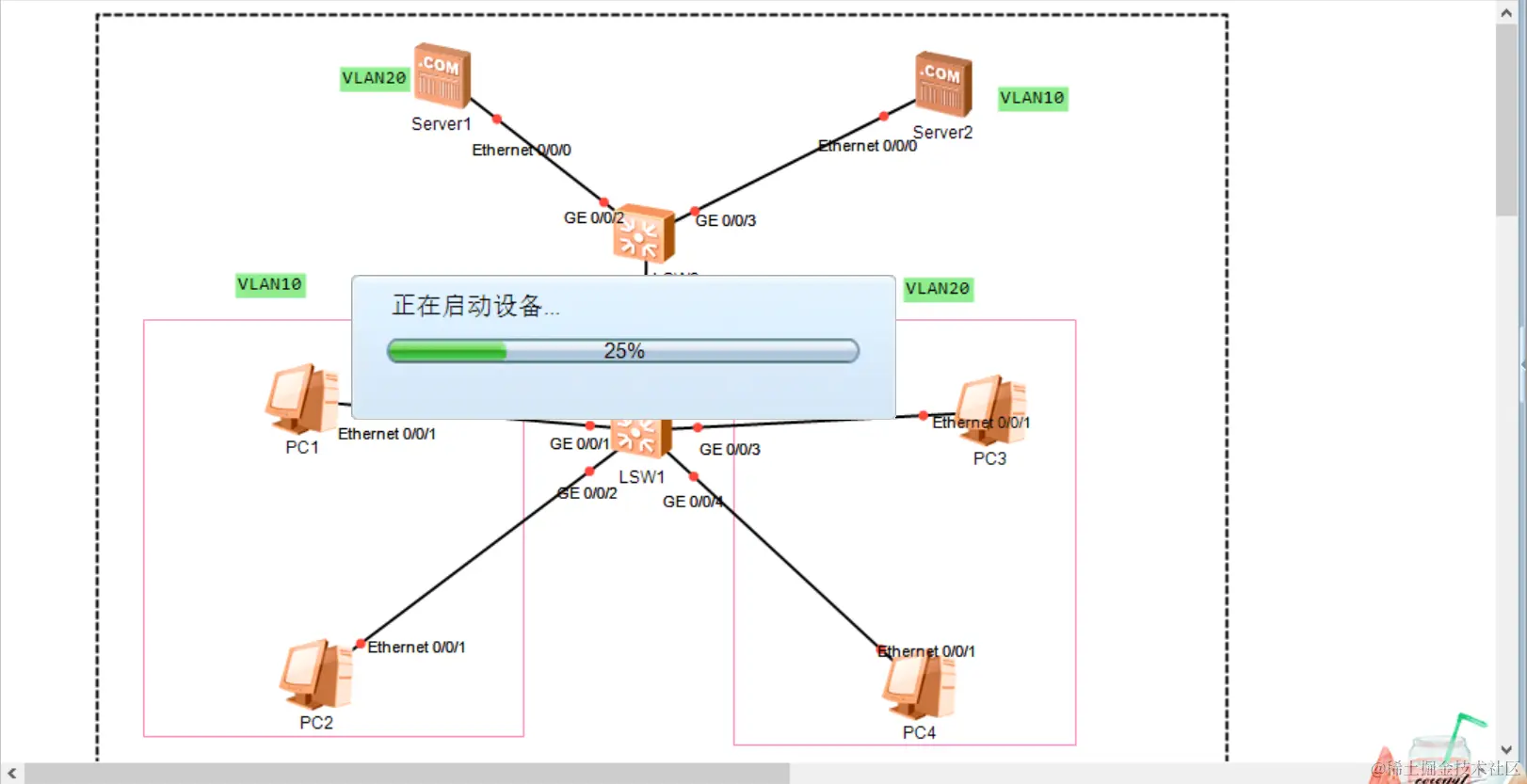

所有的拓补图老规矩都是要先开启设备

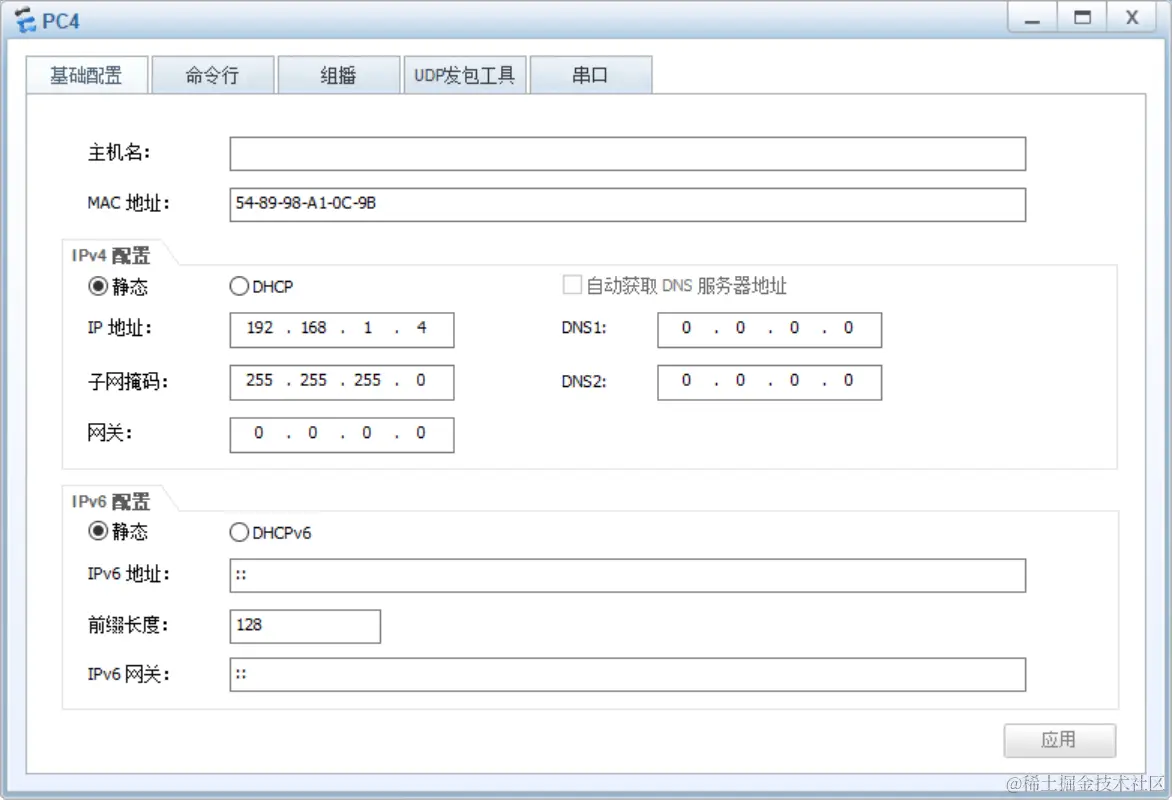

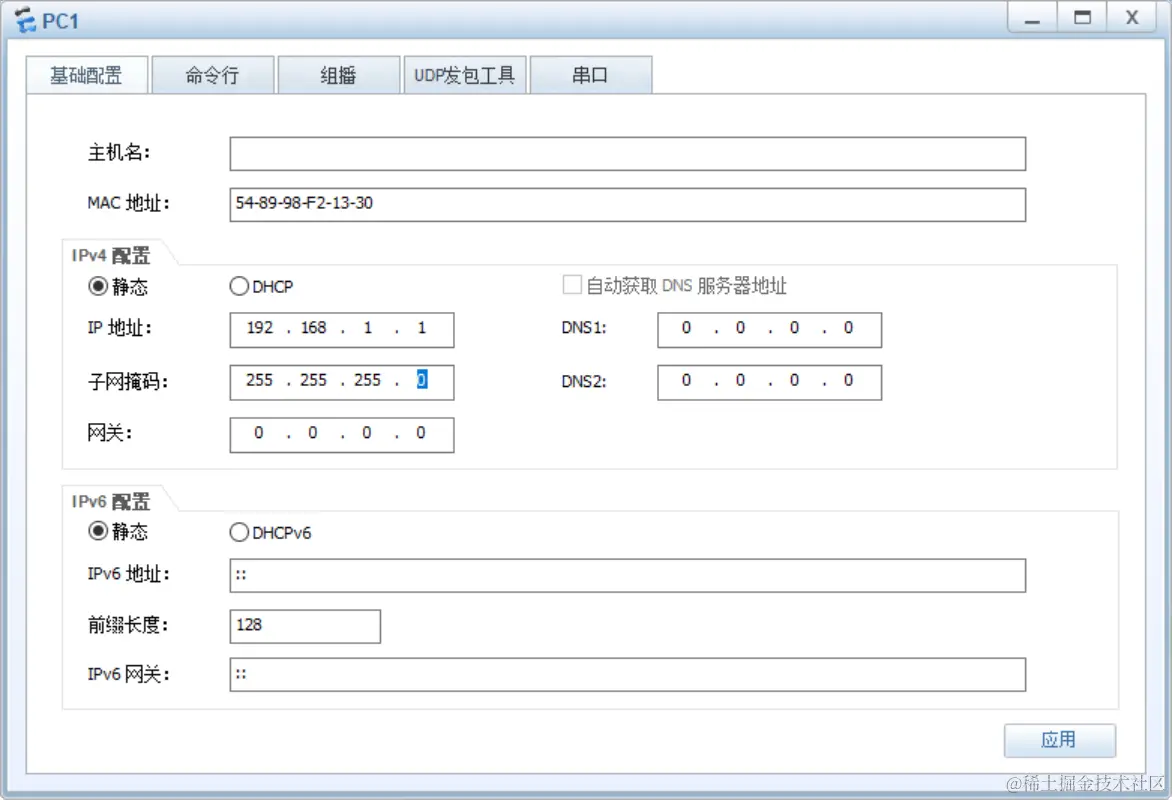

给电脑配置IP地址和子网掩码

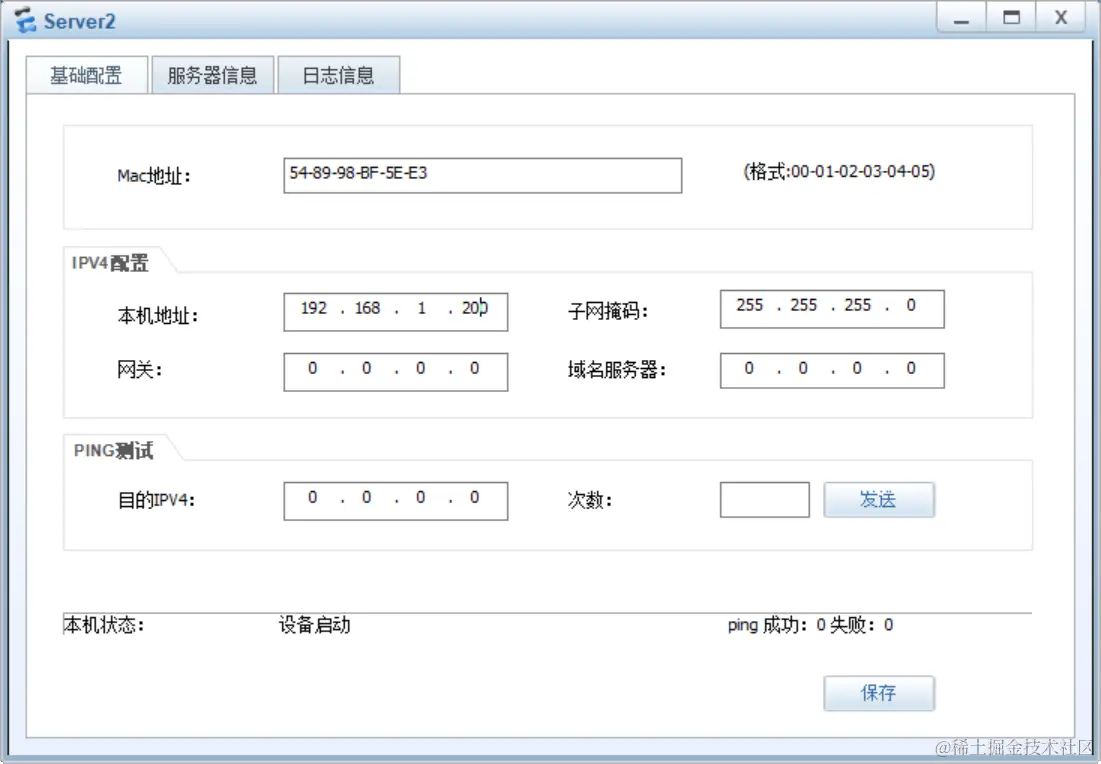

给服务器配置IP地址

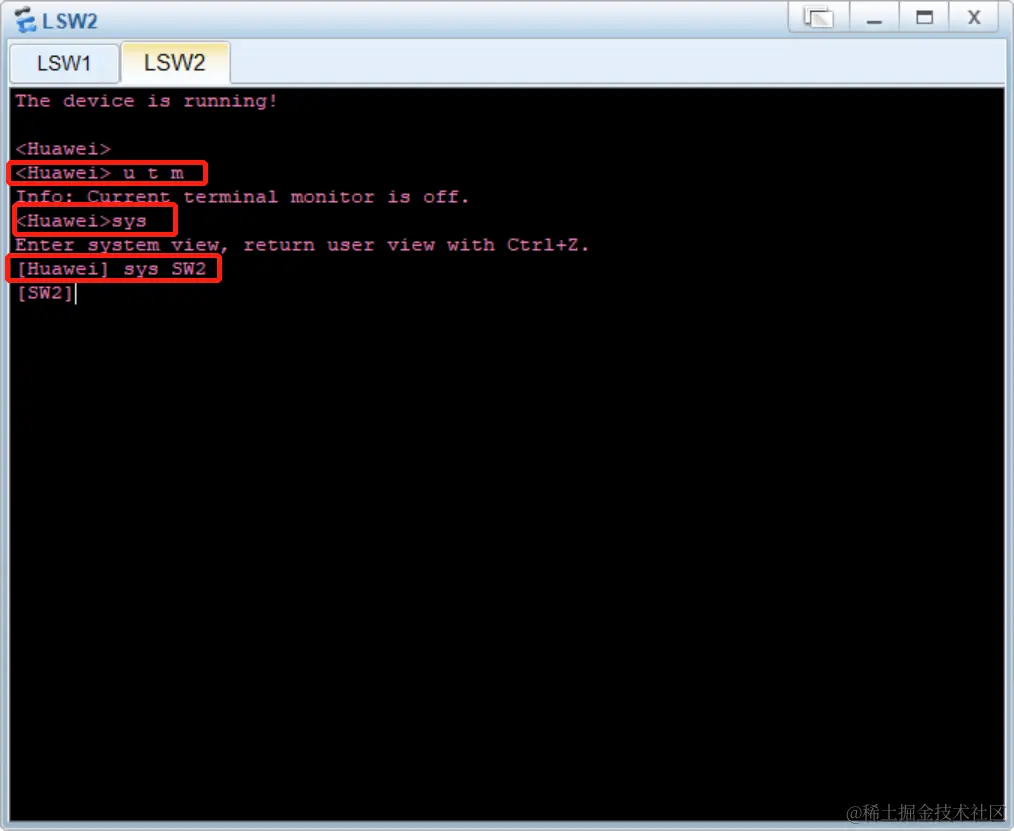

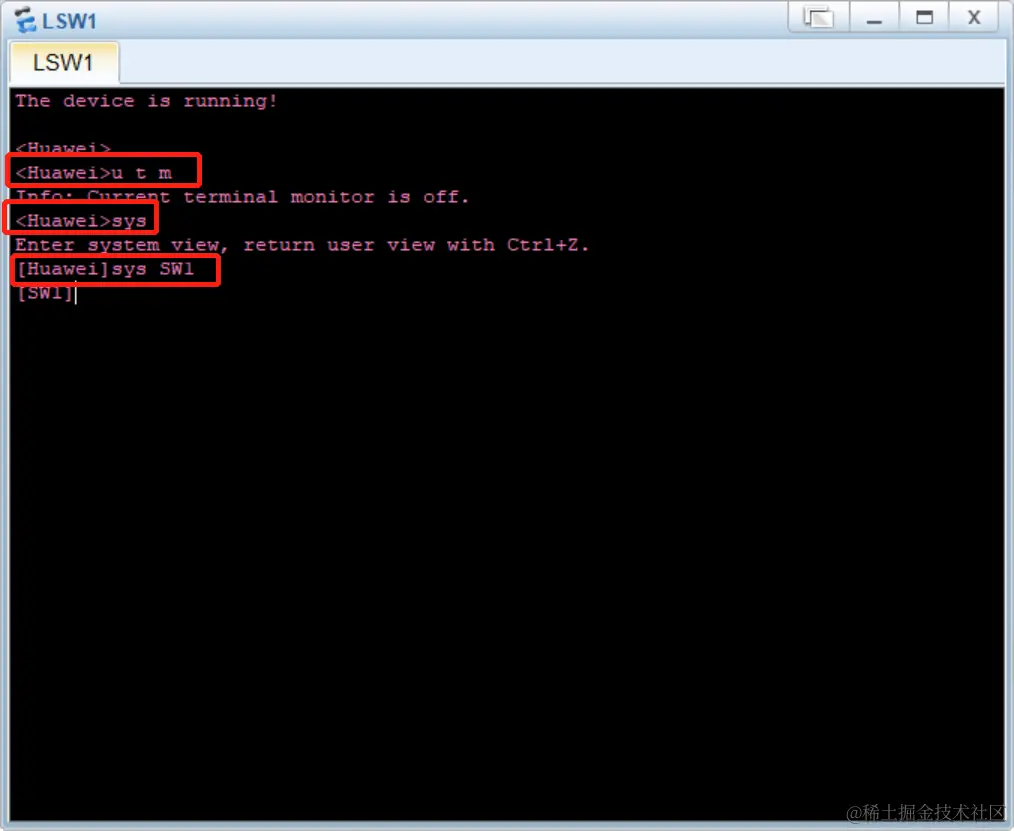

给交换机更改至系统视图并改名

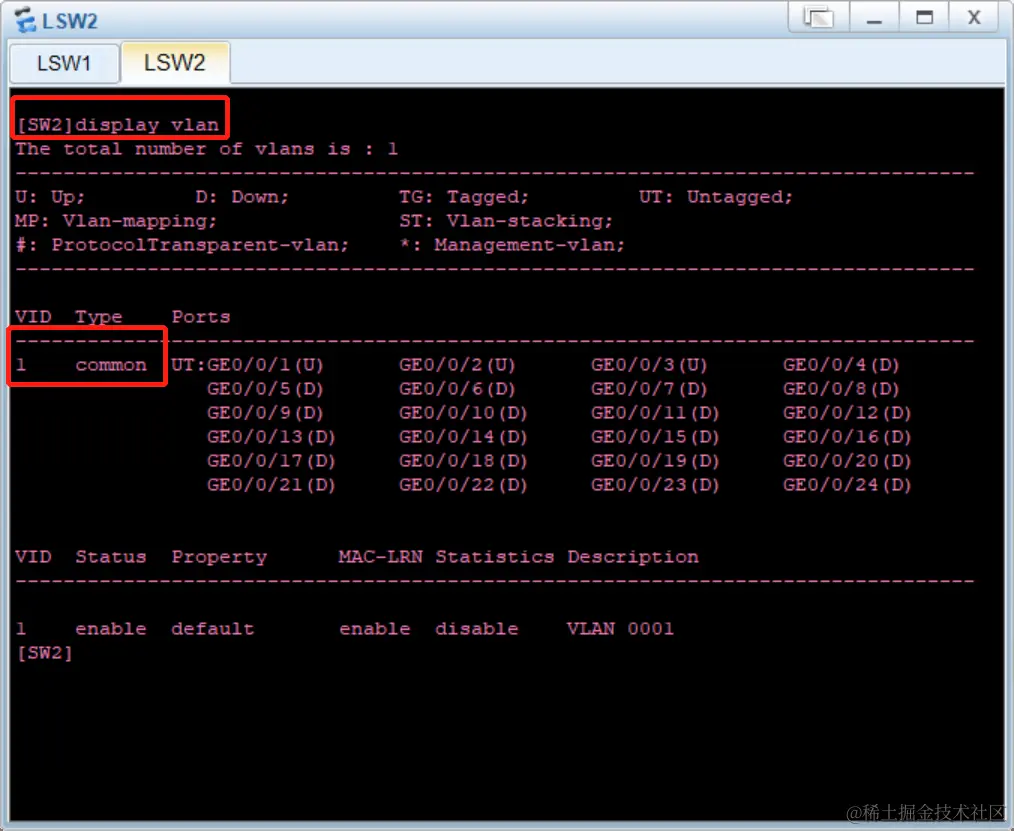

查看vlan
查看vlan

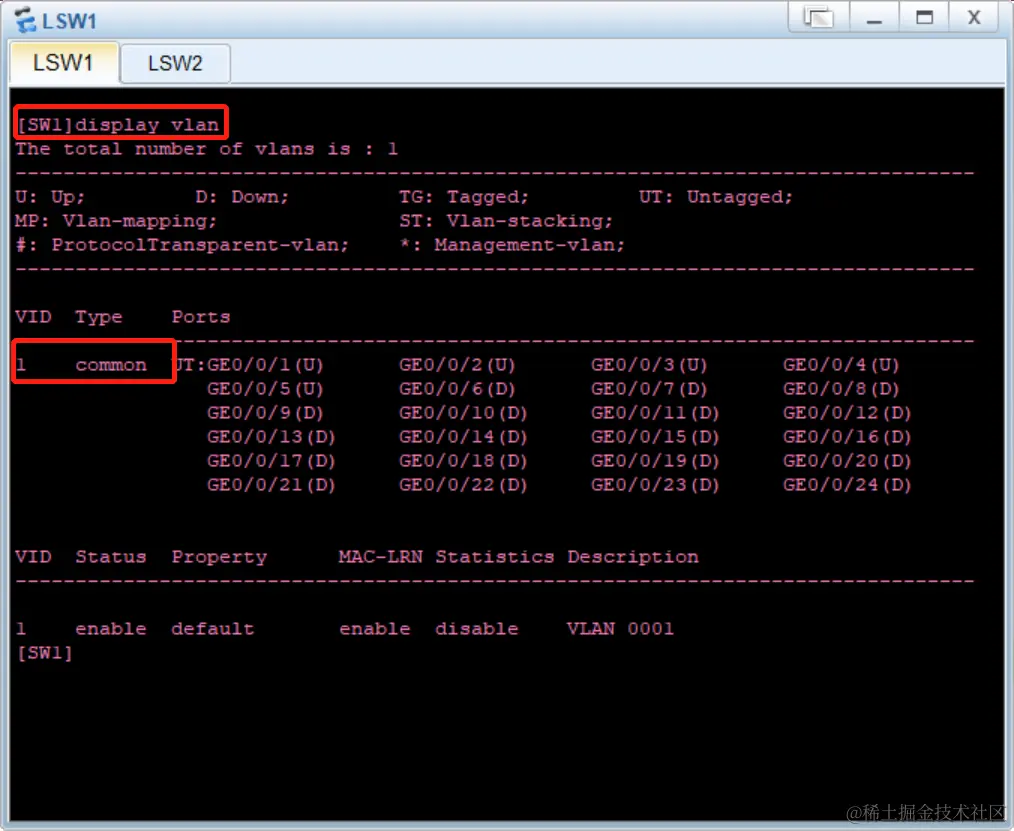

- [SW1]display vlan

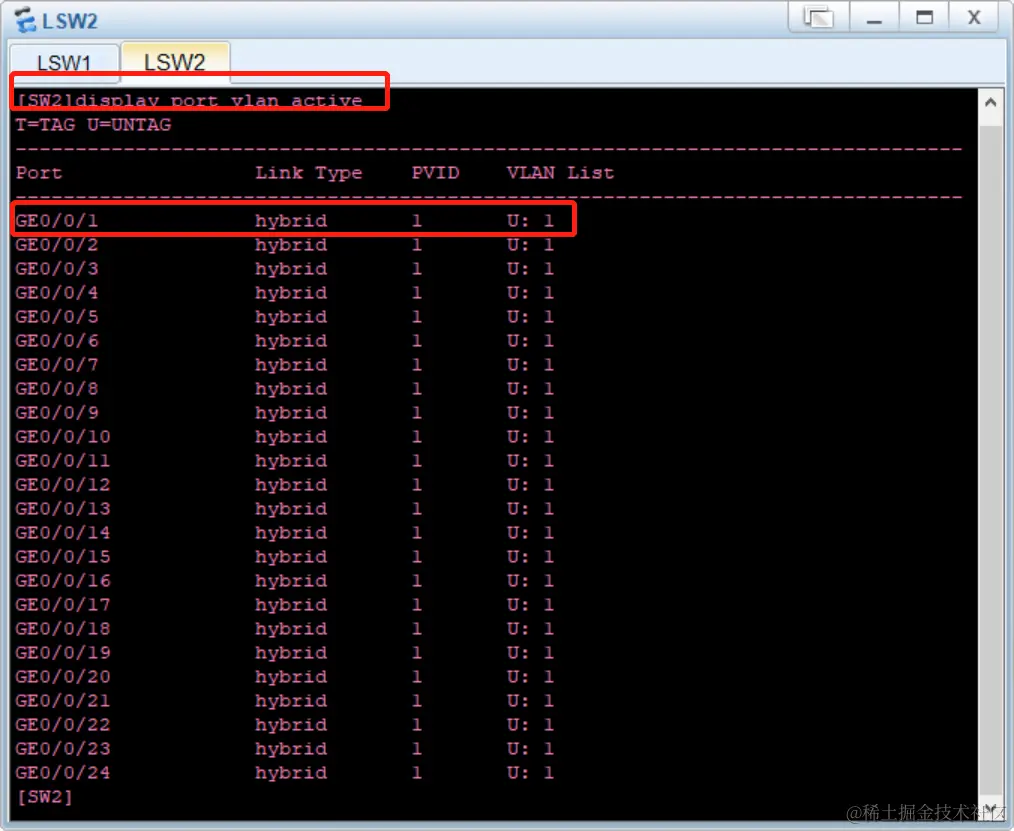

查看端口当前活动的vlan
- [SW1]display port vlan active
建立1号交换机的VLAN
建立VLAN有两两种方式：单个建立，批量建立

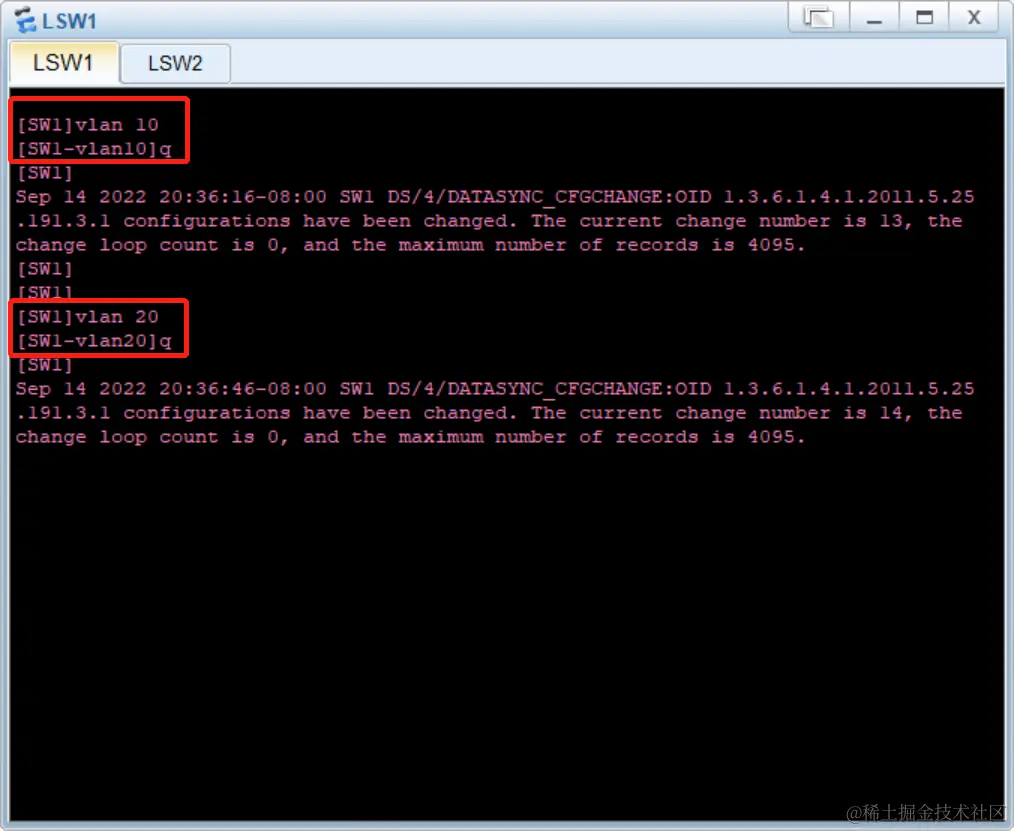

- 单个建立[SW1]vlan 10

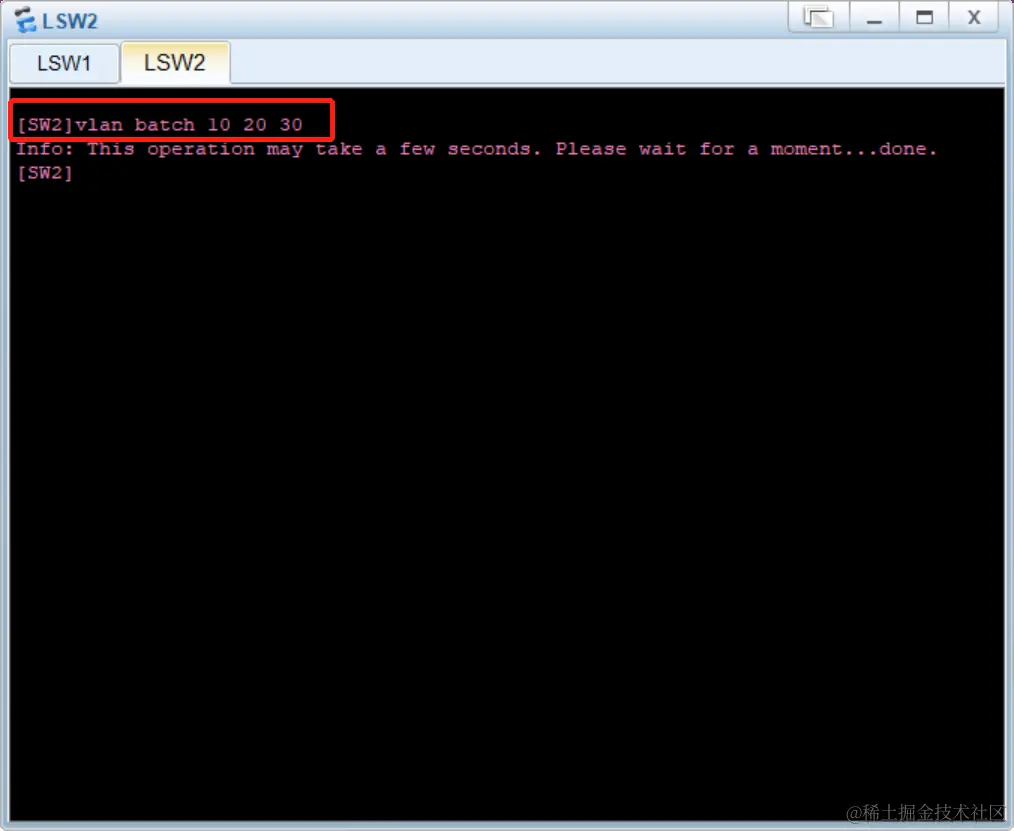

- 批量建立[SW2]vlan batch 10 20 30

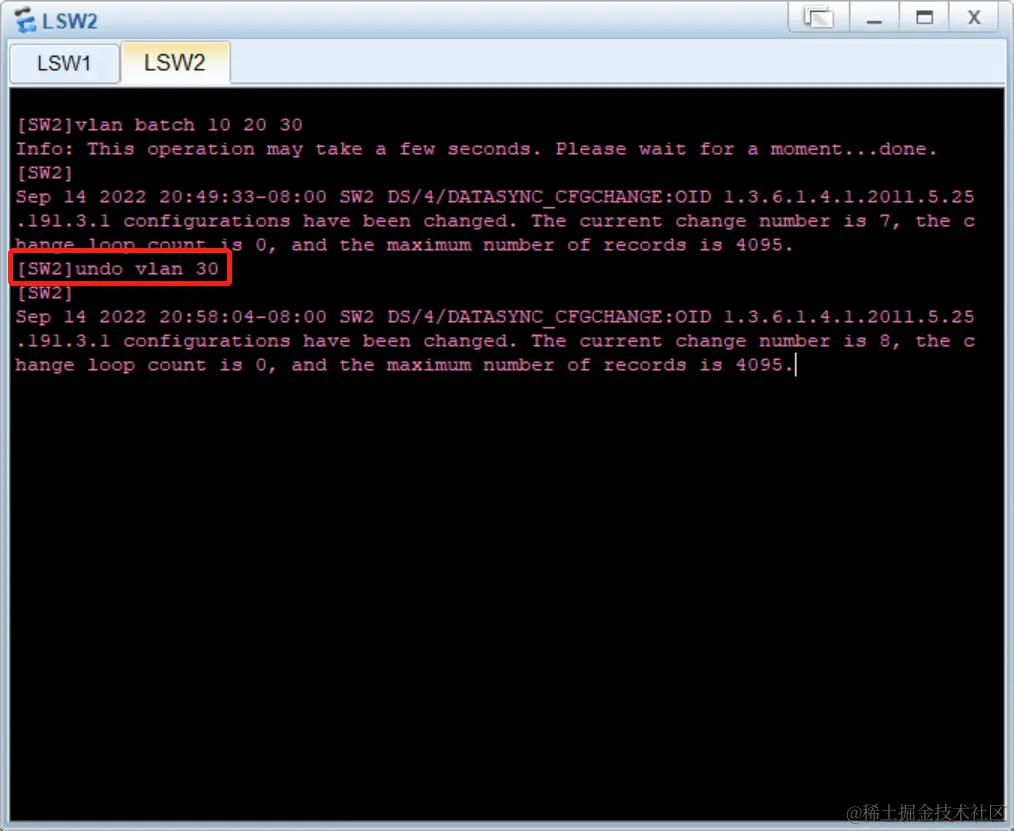

删除vlan的方式
- [SW2]undo vlan 30

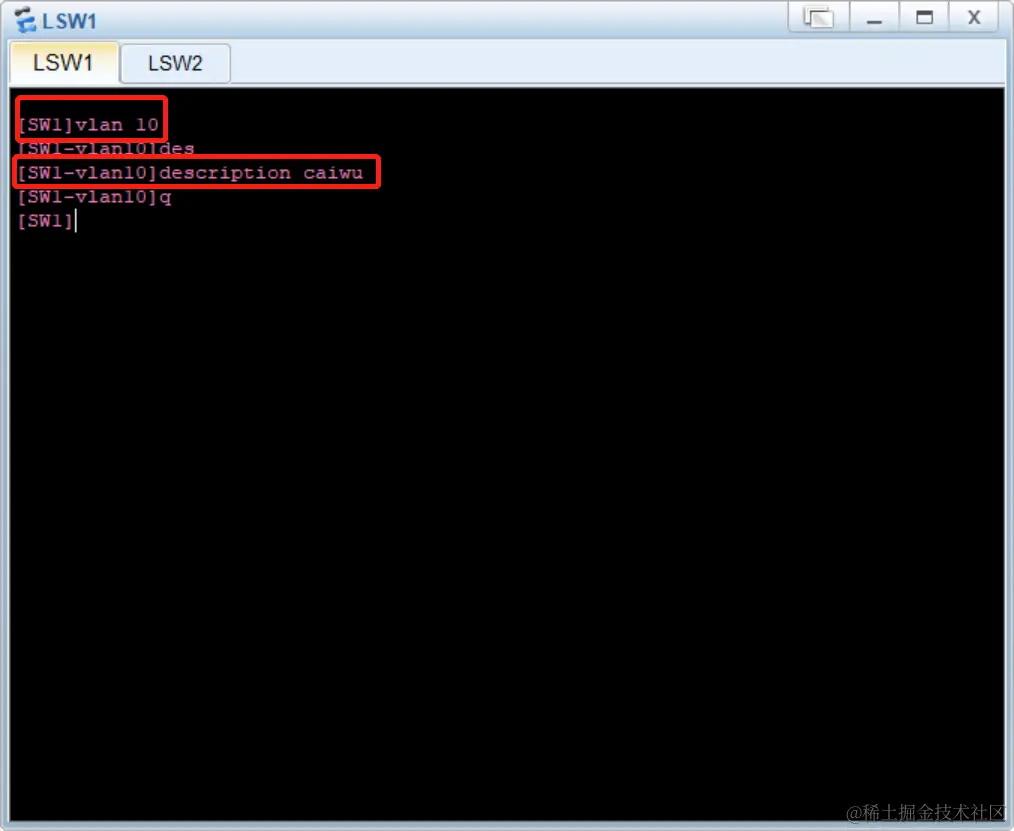

给VLAN加上描述
- 进入vlan：[SW1]vlan 10
- 加上描述这是财务独立的 vlan：[SW1-vlan10]description caiwu
加入VLAN

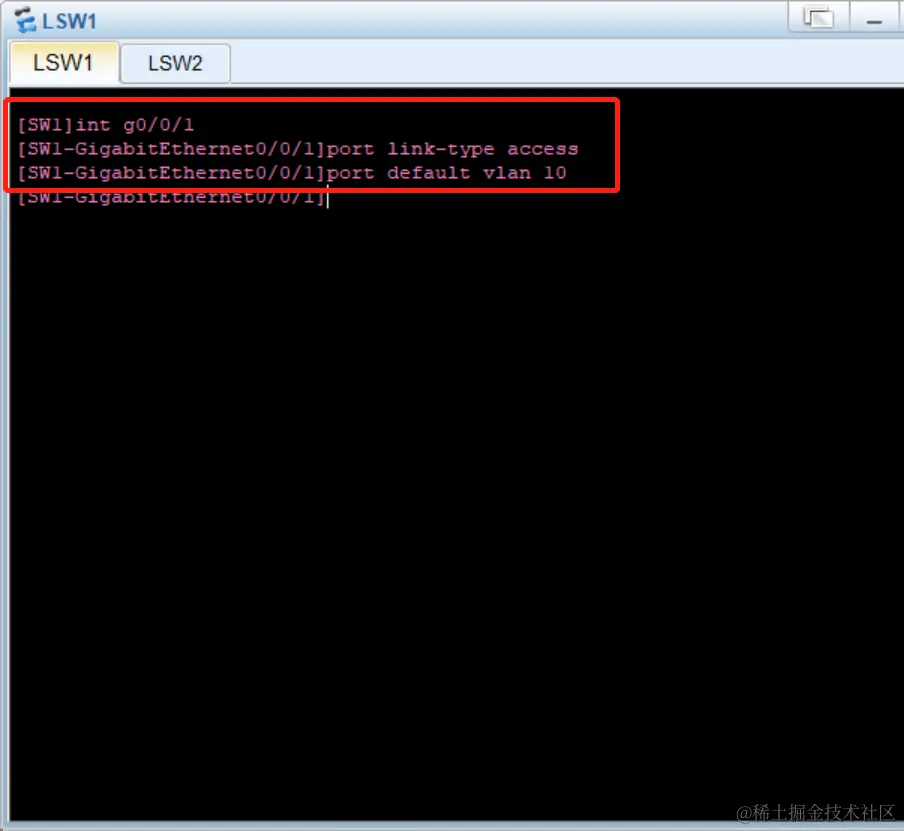

🟪端口1和端口2设置成access模式和vlan10
🟪端口3和端口4设置成access模式和设置vlan20
- 先进入想要操作的端口：[SW1]int g0/0/1
- 设置接口模式为access：[SW1-GigabitEthernet0/0/1]port link-type access
- 只允许带有vlan10 标签的流量通过：[SW1-GigabitEthernet0/0/1]port default vlan 10

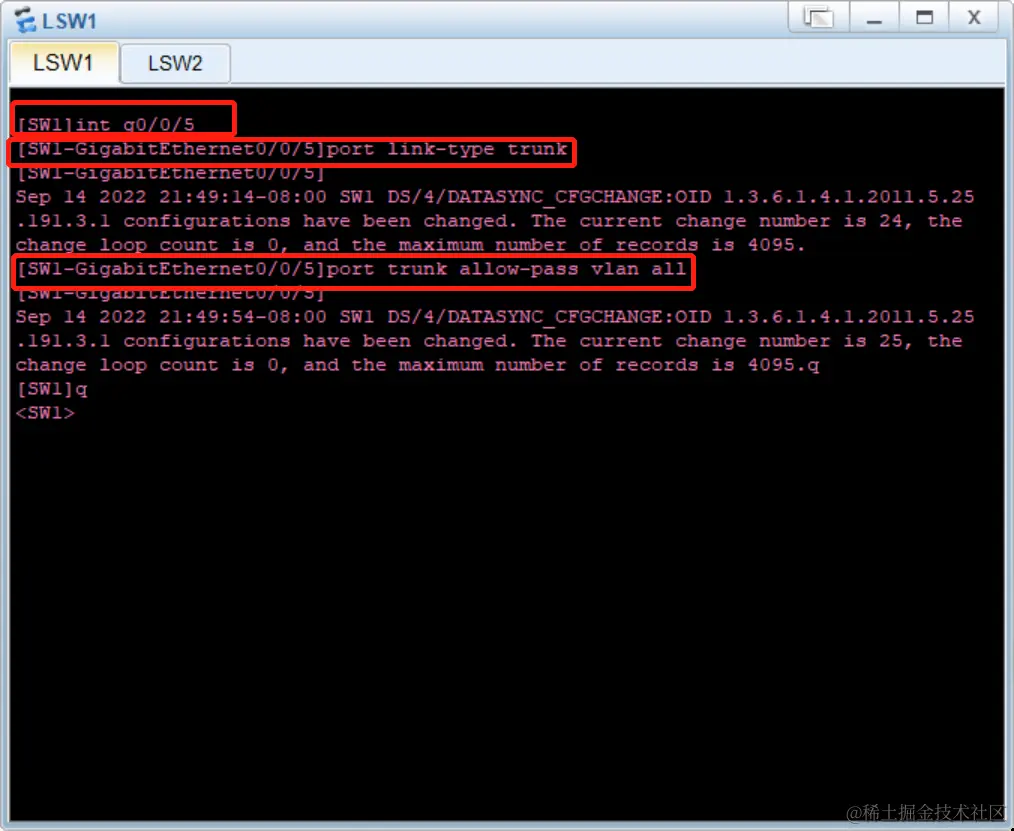

🟪端口5设置成trunk模式和所有vlan通过
- 先进入想要操作的端口：[SW1]int g0/0/5
- 设置接口模式为access：[SW1-GigabitEthernet0/0/5]port link-type trunk
- 允许所有vlan通过：[SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan all

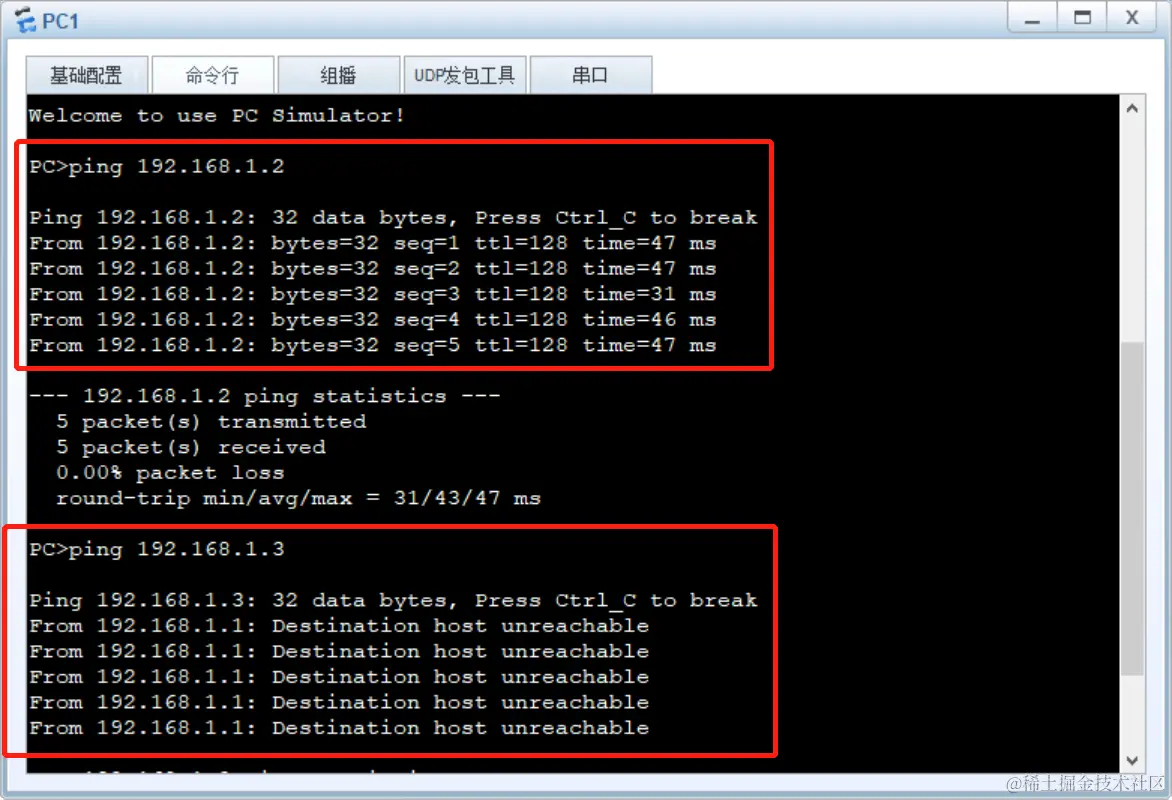

用电脑检查一下是否成功
🟪vlan10 之间是可以正常通信的，vlan10和vlan20是不能通信的
建立2号交换机的VLAN

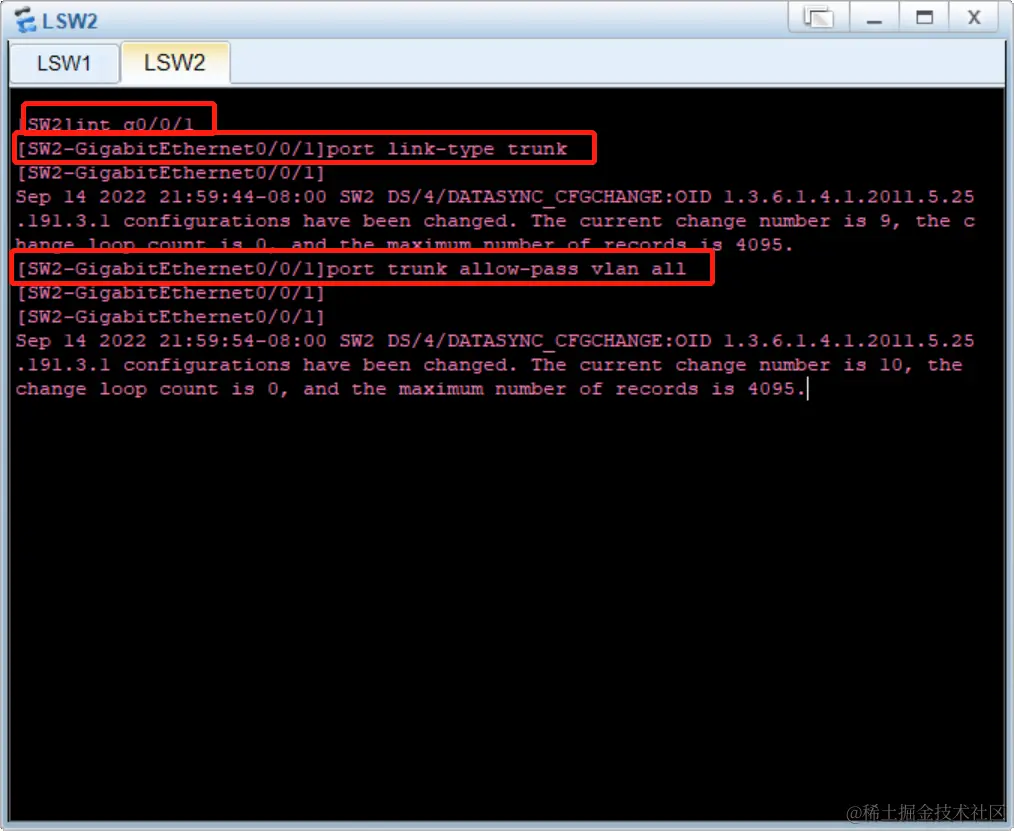

🟪端口1设置成trunk模式和所有vlan通过
🟪端口2设置成access模式和设置vlan20

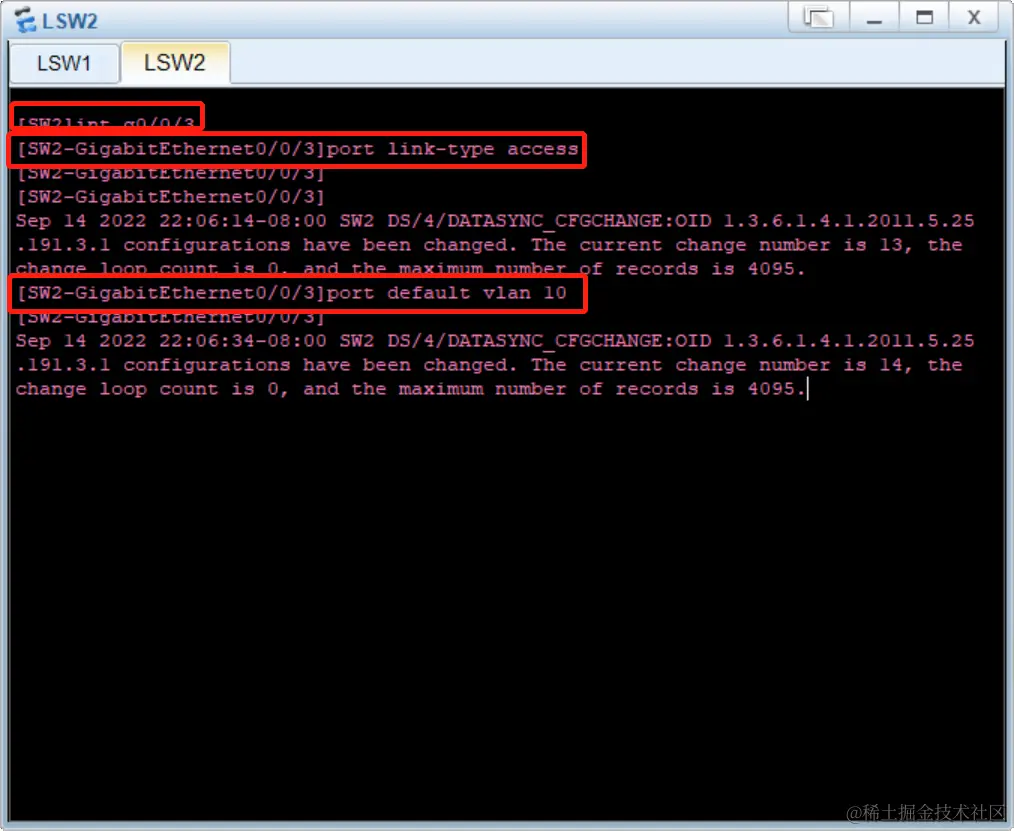

🟪端口3设置成access模式和设置vlan10
用服务器检查一下是否成功
1号服务器和PC3是ping成功

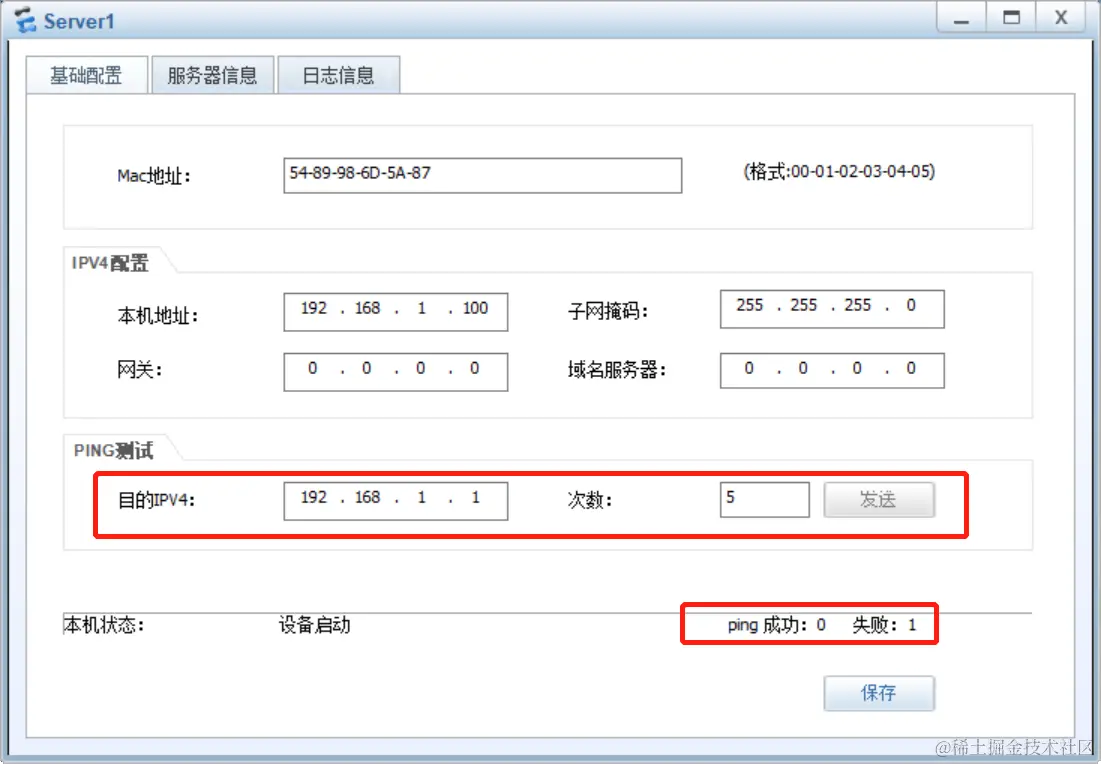

1号服务器和PC1是ping失败
这样我们的vlan拓扑图就建立成功啦
