ACL原理概述及配置

1. ACL概述

是由一系列permit和deny语句组成的（后面跟着条件列表）、有序规则的列表，它通过匹配报文的相关信息实现对报文的分类；
ACL本身只能够用于报文的匹配和区分，而无法实现对报文的过滤功能（此功能侧面可以说明ACL可以提高网络的安全性），针对AC所匹配的报文的过滤功能，需要特定的机制来实现（例如在交换机的接口上使用traffic-filter命令调令ACL来进行报文过滤），ACL只是一个匹配用的工具；
ACL除了能够对报文进行匹配，还能够用于匹配路由；
主要应用于流量过滤，实际上是一条一条规则的集合，是一种工具，可以应用在任何场合

2. ACL应用

应用在接口的ACL-----过滤数据包
应用在路由协议-------匹配相应的路由条目

3. ACL 工作原理

当数据包从接口经过时，由于接口启用了acl，此时路由器会对报文进行检查，然后做出相应的处理。

4. ACL种类

编号2000-2999---基本ACL----依据依据数据包当中的源IP地址匹配数据（数据时从哪个IP地址过来的）
编号3000-3999---高级ACL----依据数据包当中源、目的IP，源、目的端口、协议号匹配数据
编号4000-4999---二层ACL，MAC、VLAN-id、802.1q

5. 通配符掩码

子网掩码：必须是连续的1
反掩码：必须是连续的0
通配符掩码：0和1可以不连续

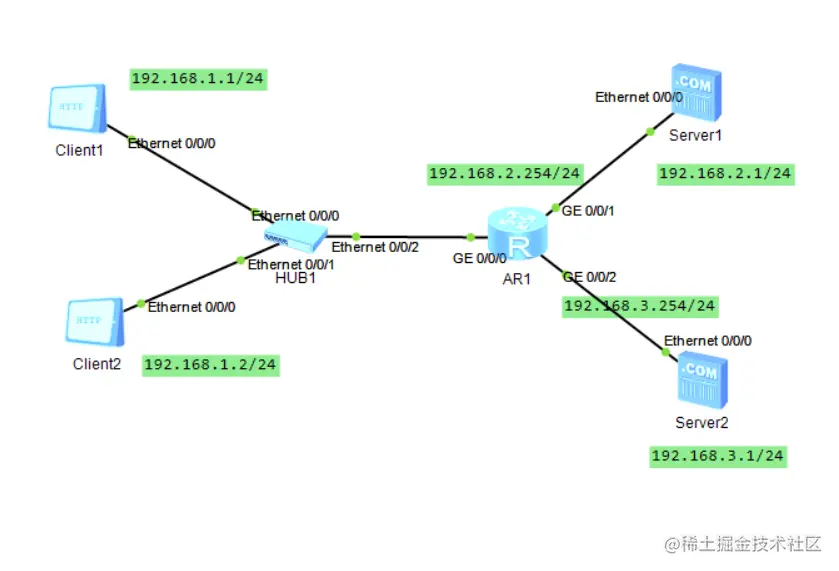

6.实验拓扑

R1配置

int g0/0/0
ip address 192.168.1.254 255.255.255.0

int  g0/0/1
ip address 192.168.2.254 255.255.255.0

int   g0/0/2
ip address 192.168.3.254 255.255.255.0

Client1 ping服务器1成功

配置ALC

acl  2000
#基本acl 列表
rule 5 deny source 192.168.1.1 0
#默认编号5  拒绝  来自192.168.1.1 的流量


int  g0/0/1
traffic-filter outbound acl 2000

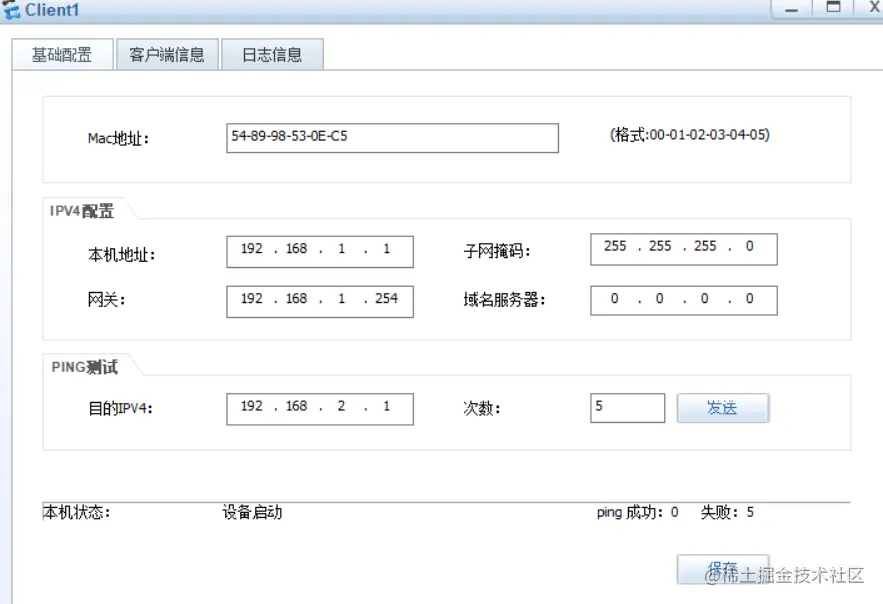

Client1 ping服务器1失败

7.ACL(访问控制列表)的应用原则:

基本ACL:尽量用在靠近目的点

高级ACL:尽量用在靠近源的地方(可以保护带宽和其他资源)

8.匹配规则

1、一个接口的同一个方向，只能调用一个acl

2、一个acl里面可以有多个rule 规则，按照规则ID从小到大排序，从上往下依次执行

3、数据包一旦被某rule匹配，就不再继续向下匹配

4、用来做数据包访问控制时，默认隐含放过所有

NAT

NAT（网络地址翻译）

一个数据包目的ip或者源ip为私网地址，运营商的设备无法转发数据。

192.168.1.1    （公司的内网地址）
去访问外网服务器  200.0.0.1
源地址192.168.1.1    目的地址200.0.0.1

经过 路由器NAT技术处理     静态模式

源地址：201.0.0.1    目的地址：200.0.0.1


回包的时候
源地址 200.0.0.1    目的地址：201.0.0.1

经过 路由器NAT技术处理

源地址 200.0.0.1    目的地址：192.168.1.1

NAT工作机制

一个数据包从企业内网去往公网时，路由器将数据包当中的源ip（私有地址），翻译成公网地址

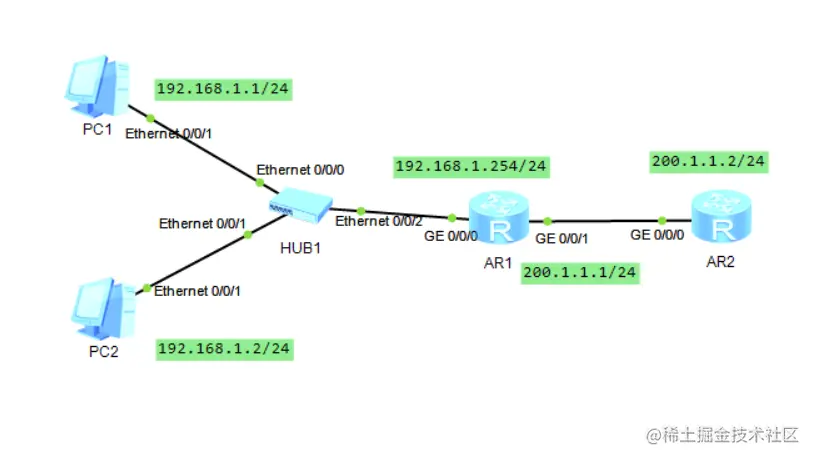

1.静态NAT

在R1上配置地址

int g0/0/1
ip address 200.1.1.1 255.255.255.0
nat static enable
nat static global 200.1.1.100 inside 192.168.1.1

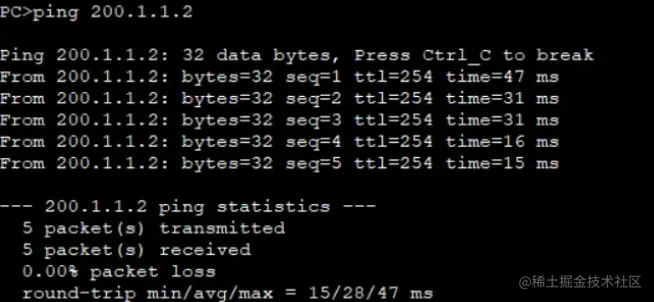

内网中的PC1可以ping到运营商服务器中

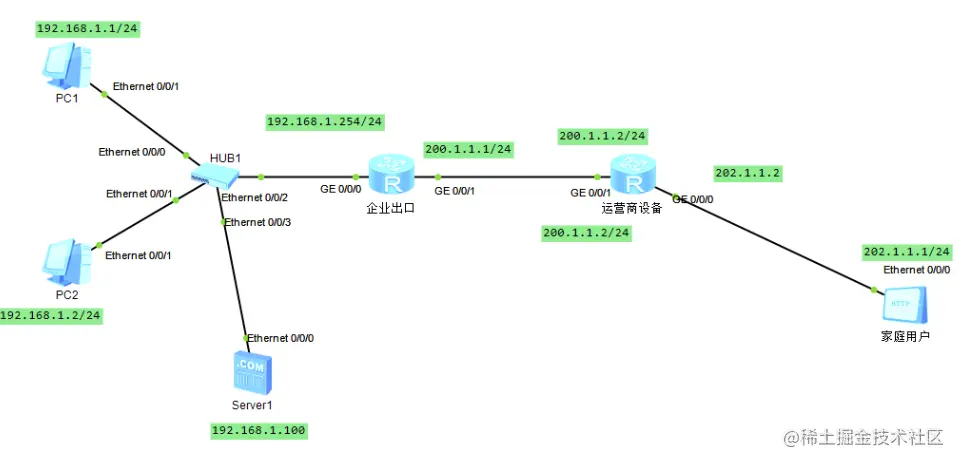

2.NATPT（端口映射）

NAT Server----内网服务器对外提供服务，针对目的ip和目的端口映射

内网服务器的相应端口映射成路由器公网ip地址的相应端口

在企业出口路由配置

int  g0/0/1
ip address 200.1.1.1 255.255.255.0
undo nat static global 200.1.1.100 inside 192.168.1.1 netmask 255.255.255.255
nat server protocol tcp global current-interface www inside 192.168.1.100 www
nat static enable

外网也可访问内网服务器

3.Easy-IP

1.使用列表匹配私网的ip地址

2.将所有的私网地址映射成路由器当前接口的公网地址

acl 2000
rule permit source 192.168.1.0 0.0.0.255
int g0/0/1
undo nat static global 200.1.1.100 inside 192.168.1.1 netmask 255.255.255.255
nat outbound 2000
display nat session all

pc1和pc2都可ping通

总结：

ACL用来对数据包做访问控制（丢弃或者放行）；结合其他协议，用来匹配范围

ACL工作原理：当数据包从接口经过时，由于接口启用了ACL，此时路由器会对报文进行检查，然后做出相应的处理。

NAT不仅能解决了IP地址不足的问题，而且还能够有效地避免来自网络外部的入侵，隐藏并保护网络内部的计算机。
