End-to-end Optimized Image Compression

这篇论文基于非线性变换提出了一个端到端优化的图像压缩框架。

一般非线性变换编码框架

工作流程如下：

(1) 通过参数为$\boldsymbol{\phi}$的可微函数（analysis 变换）$g_a(\cdot)$将图像向量$\boldsymbol{x}\in \mathbb{R}^N$变换到潜在码空间(latent code space)得到码域向量$\boldsymbol{y}=g_a(\boldsymbol{x},\boldsymbol{\phi})$。

(2) 对变换后的$\boldsymbol{y}$进行量化，得到待压缩的离散值向量$\boldsymbol{q}\in \mathbb{R}^N$。编码的码率(rate)$R$将以量化向量$\boldsymbol{q}$的离散概率分布$P_q$的熵$H[P_q]$作为下界。

(3) 为了重建压缩图像，将$\boldsymbol{q}$的离散元素重新解释(reinterpreted)为连续值向量$\hat{\boldsymbol{y}}$。然后通过参数为$\boldsymbol{\theta}$的可微函数（synthesis变换）$g_s(\cdot)$将$\hat{\boldsymbol{y}}$变换回数据域（data space）得到重建图像$\hat{\boldsymbol{x}}=g_s(\hat{\boldsymbol{y}},\boldsymbol{\theta})$

(4) 失真(distortion)$D$通过使用（固定）变换$\boldsymbol{z}=g_p(\boldsymbol{x})$和$\hat{\boldsymbol{z}}=g_p(\hat{\boldsymbol{x}})$变换到感知空间(perceptual space)，并用评估度量$d(\boldsymbol{z},\hat{\boldsymbol{z}})$来评估失真。

(5) 一组图像上rate和distortion度量的加权和$D+\lambda R$将用于优化参数向量$\boldsymbol{φ}$和$\boldsymbol{θ}$，其中$λ$为率的权重。

端到端优化的非线性变换编码

分析变换

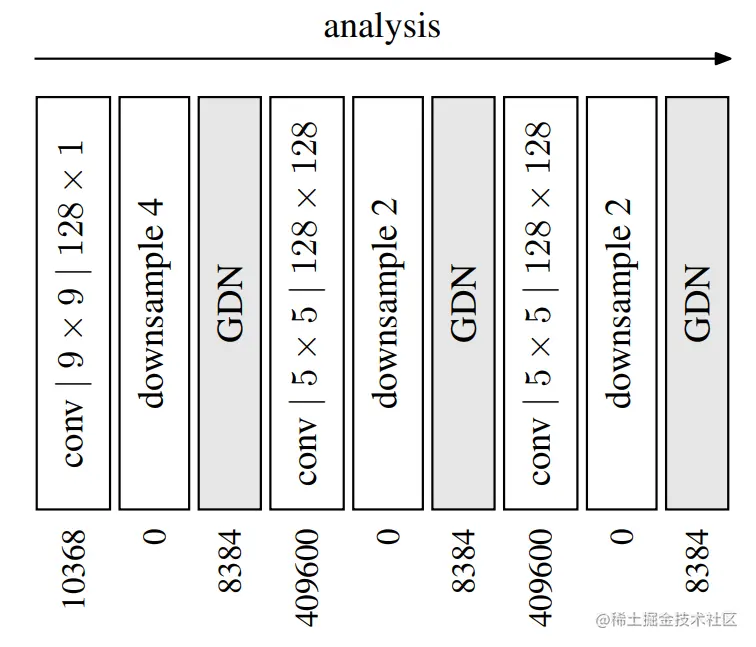

分析变换$g_a$有三个阶段，每个阶段由卷积、下采样和Generalized divisive normalization (GDN)(arxiv.org/abs/1511.06…)组成。将第$k$阶段在空间位置$(m, n)$的第$i$个输入通道表示为$u^{(k)}_i(m, n)$，则输入图像向量$\boldsymbol{x}$对应于$u^{(0)}_i(m, n)$；输出向量$\boldsymbol{y}$对应于$u^{(3)}_i(m, n)$。

每一阶段都以仿射卷积开始:

其中$*$表示卷积，随后是下采样：

其中$s_k$为第$k$阶段的下采样因子。

最后是GDN操作：

$h、c、β$和$γ$参数构成待优化的参数向量$\boldsymbol{φ}$。

合成变换

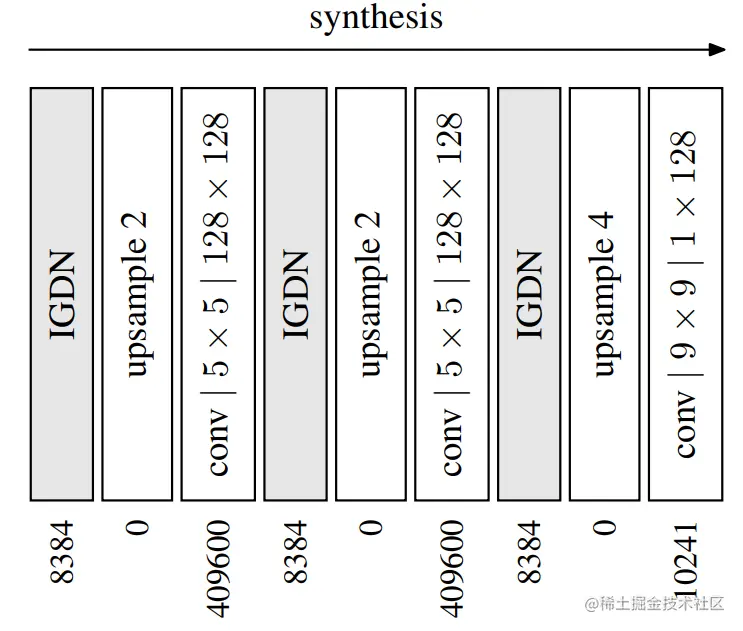

类似地，合成变换$g_s$有三个阶段，每个阶段由IGDN、上采样和卷积组成。设$\hat{u}^{(k)}_i(m, n)$为第$k$个合成阶段的输入，则$\hat{\boldsymbol{y}}$对应于$\hat{u}^{(0)}_i(m, n)$；$\hat{\boldsymbol{x}}$对应于$\hat{u}^{(3)}_i(m, n)$。

首先，是逆GDN(IGDN)操作：

然后是上采样： 其中$\hat{s}_k$为第$k$阶段的下采样因子。

最后是仿射卷积：

参数$\hat{h}、\hat{c}、\hat{β}$和$\hat{γ}$构成待优化的参数向量$\boldsymbol{\theta}$。

注意，下采样/上采样操作可以与其相邻的卷积一起实现，从而提高计算效率

感知变换

arxiv.org/abs/1607.05…使用Normalized Laplacian pyramid (NLP)进行变换。这里仅使用恒等变换，并使用MSE作为度量，即$d(\boldsymbol{z}, \hat{\boldsymbol{z}})=\|\boldsymbol{z}-\hat{\boldsymbol{z}}\|_{2}^{2}$

非线性变换编码模型的优化

直接在图像空间中进行最优量化由于高维性而难以实现，因此作者将图像变换到码空间再用均匀标量量化器量化。通过设计合适的熵编码可以使得实际码率仅略大于量化向量的熵，因此，作者直接用熵定义目标函数：

其中两个期望将通过训练集上的多个图像的平均值来近似。

使用均匀标量量化器进行量化：

round：随机变量四舍五入，一个连续区间（区间大小为1）的随机变量值对应一个整数。

$\boldsymbol{\hat{y}}$的边缘概率密度$p_{\hat{y}_i}$由一系列Dirac delta函数（冲激函数）表示，权重等于$q_i$各个区间内的概率质量函数（如图2）：

【图2为 $y_i$（码空间元素）、$\hat{y}_i$（量化元素）和$\tilde{y}_i$（受均匀噪声干扰的元素）密度关系的一维图示。$p_{\hat{y}_i}$中的每个离散概率等于对应量化bin内密度$p_{y_i}$的概率质量（由阴影表示）。密度$p_{\tilde{y}_i}$提供了一个连续函数，在整数位置与$p_{\hat{y}_i}$的离散概率值相等。】

均匀标量量化器（uniform scalar quantizer）是一个分段常数函数；其导数是不连续的（具体而言，它处处为零或无限），使得梯度下降无效。为了允许通过随机梯度下降进行优化，作者将量化器替换为附加量$∆\boldsymbol{y}\sim\mathcal{U}(0,1)$($\mathcal{U}$：均匀分布，0为中心，1为范围)。

替换的可行性：

首先，随机变量$\boldsymbol{\tilde{y}}=\boldsymbol{y}+∆\boldsymbol{y}$，则根据Z=X+Y的分布，$\boldsymbol{\tilde{y}}$的密度函数：

在所有整数位置与$\boldsymbol{q}$的概率质量函数$P_{q_i}$相同：

是$\boldsymbol{q}$概率质量函数的连续松弛（图2）。这意味着$\boldsymbol{\tilde{y}}$的微分(连续)熵$h[p_{\tilde{y}_i}]$可以用作$\boldsymbol{q}$的熵$H[P_{q_i}]$的近似值。

为了减少模型误差，作者假设$\boldsymbol{\tilde{y}}$的松弛概率模型和熵编码的码空间中的边缘独立【例如：$p_{\tilde{\boldsymbol{y}}}(\tilde{\boldsymbol{y}})=\prod_{i} p_{\tilde{y}_{i}}\left(\tilde{y}_{i}\right)$（$\log(\prod_{i} p_{\tilde{y}_{i}}\left(\tilde{y}_{i}\right))=\sum_i\log(p_{\tilde{y}_{i}}\left(\tilde{y}_{i}\right))$】，并对边缘$p_{\boldsymbol{\tilde{y}_i}}$进行非参数建模。具体而言，作者使用精细采样的分段线性函数，并将其更新为一维直方图。更具体地，作者使用每单位间隔10个采样点，将每个边缘$p_{\boldsymbol{\tilde{y}_i}}$表示为分段线性函数（即线性样条）。参数向量$\boldsymbol{\psi}^{(i)}$由这些采样点处的$p_{\boldsymbol{\tilde{y}_i}}$值组成。使用普通随机梯度下降来最大化期望似然：

并在每个步骤之后重新归一化边缘密度。在每$10^6$个梯度步骤之后，作者使用启发式方法调整样条近似的范围，以覆盖在训练集上获得的$\tilde{y}$值的范围。

第二，独立均匀噪声经用于近似量化误差（ieeexplore.ieee.org/document/72…）。因此，我们可以使用均匀噪声近似量化的失真。

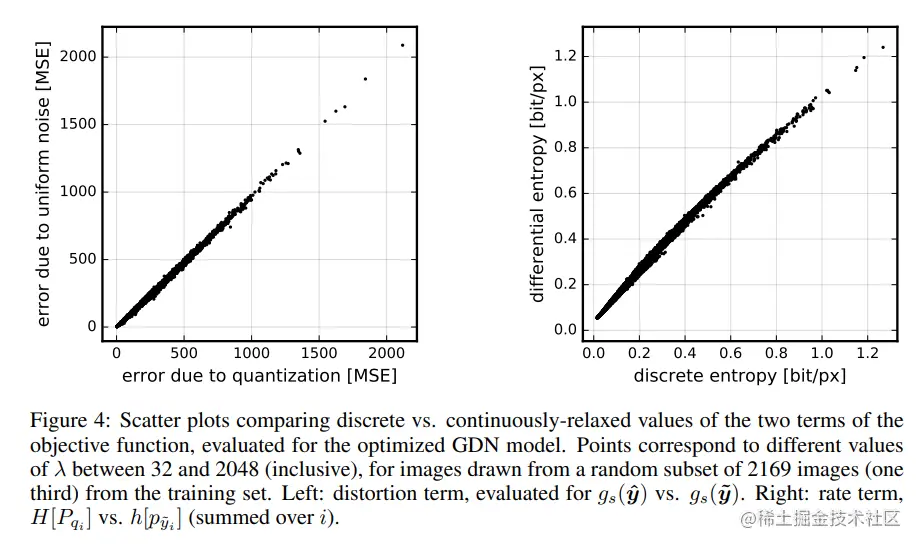

图4验证了连续松弛为实际量化的率失真值提供了良好的近似值。左图的松弛失真项大部分是无偏的，并且表现出相对较小的方差。松弛熵为较粗(coarser)量化区域的离散熵提供了某种程度的正偏估计，但如预期的那样，对于较精细(finer )量化，偏差消失。

给定量化向量$\boldsymbol{\hat{y}}$分布的连续近似$\boldsymbol{\tilde{y}}$，参数$\boldsymbol{\theta}$ 和$\boldsymbol{\phi}$的损失函数可以写成：

其中，向量$\boldsymbol{ψ}^{(i)}$参数化$p_{\tilde{y}_i}$的分段线性近似（与$\boldsymbol{\theta}$ 和$\boldsymbol{\phi}$联合训练）。这是连续和可微的，因此非常适合于随机优化。

与变分生成图像模型的关系

上面从经典的率失真优化问题导出了端到端压缩的优化公式。除此之外，还可以在变分自编码器（VAE）的背景下进行推导。

在贝叶斯变分推理中，给定随机变量$x$的观测样本集合以及生成模型$p_{x|y}(x| y)$。我们试图找到一个后验$p_{y|x}(y | x)$（通常不能用封闭形式表示）。VAE通过最小化$q(y|x)$和$p_{y|x}(y | x)$之间的KL散度，用密度$q(y|x)$近似该后验：

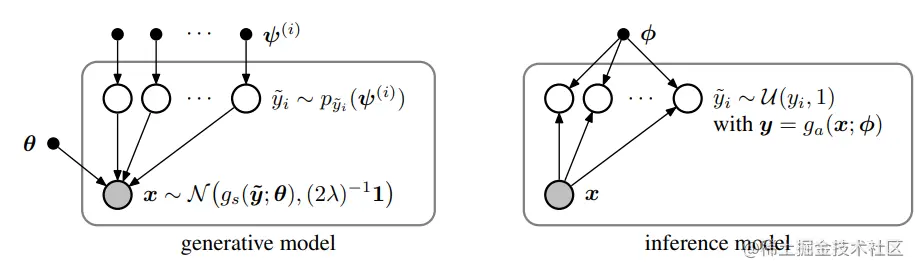

【图3。空心节点表示随机变量；灰色节点表示观测数据；小的黑色节点表示参数；箭头表示依赖关系。框内的节点是按图像计算的。】

如果我们定义生成模型（图3左，高斯分布以$g_s$生成结果为均值）如下：

---

注： 对于一个单变量随机变量，高斯分布的密度为：

---

并且将近似后验建模为均匀分布：

其中$\mathcal{U}\left(\tilde{y}_{i} ; y_{i}, 1\right)$是以$y_i$为中心的区间范围为1的均匀密度（$\tilde{y}_{i}=y_i+\mathcal{U(0,1)}$）。

那么，该目标函数等效于我们的松弛率失真优化问题。KL散度中的第一项是0（$q$已知）；第二项对应于失真(失真度量为MSE)，第三项对应于率。

请注意，如果使用感知变换$g_p$，或者度量$d$不是欧几里得距离，则$p_{x|\tilde{y}}$不再是高斯分布，而是对应于密度：

其中$Z(\lambda)$归一化密度。这无法保证与变分自动编码器的等价性，因为失真项可能不对应于可归一化的密度。

尽管这个非线性变换编码框架与变分自动编码器的框架相似，但有几个值得注意的基本差异：

首先，变分自编码器对连续值进行操作，而数字压缩则是在量化后离散域中进行。用微分熵的比特率替代离散熵的比特率可能会误导结果。为了能够端到端优化，这篇文章在连续域进行。但根据实验得到，离散与连续的率和失真相差不大。

其次，公式(13)中$λ$是推断的。理想情况下$λ$接近无穷大。而压缩模型必须在率失真曲线的任何给定点上进行，这是由权衡超参数$\lambda$指定：

【左图：率失真权衡。灰色区域表示可以实现的所有率失真值的集合（在所有可能的参数设置上）。给定$λ$选择的最优性能对应于该集的凸壳上的一个点，具有斜率$−1/λ$】

最后，尽管生成模型的典型松弛项（13）与率失真优化中的失真度量之间的对应关系仅仅适用于简单度量（如欧几里德距离），但从生成建模的角度来看，如果更一般的感知度量有对应的密度函数，则它也可以作为一种特殊的选择。

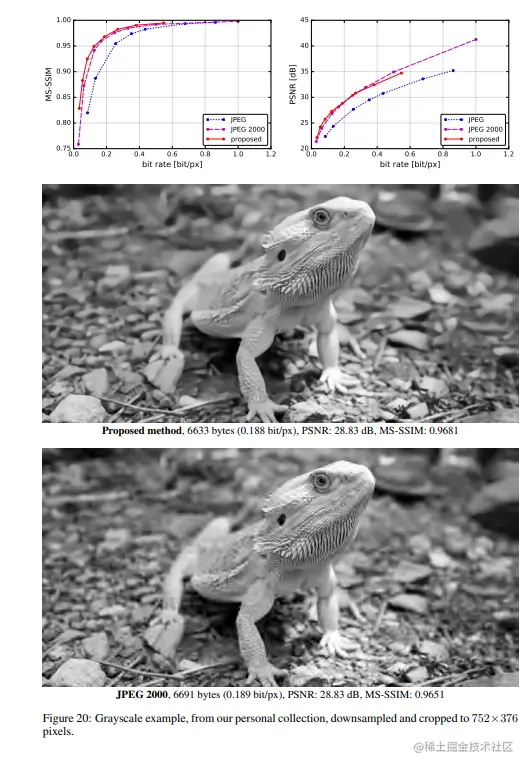

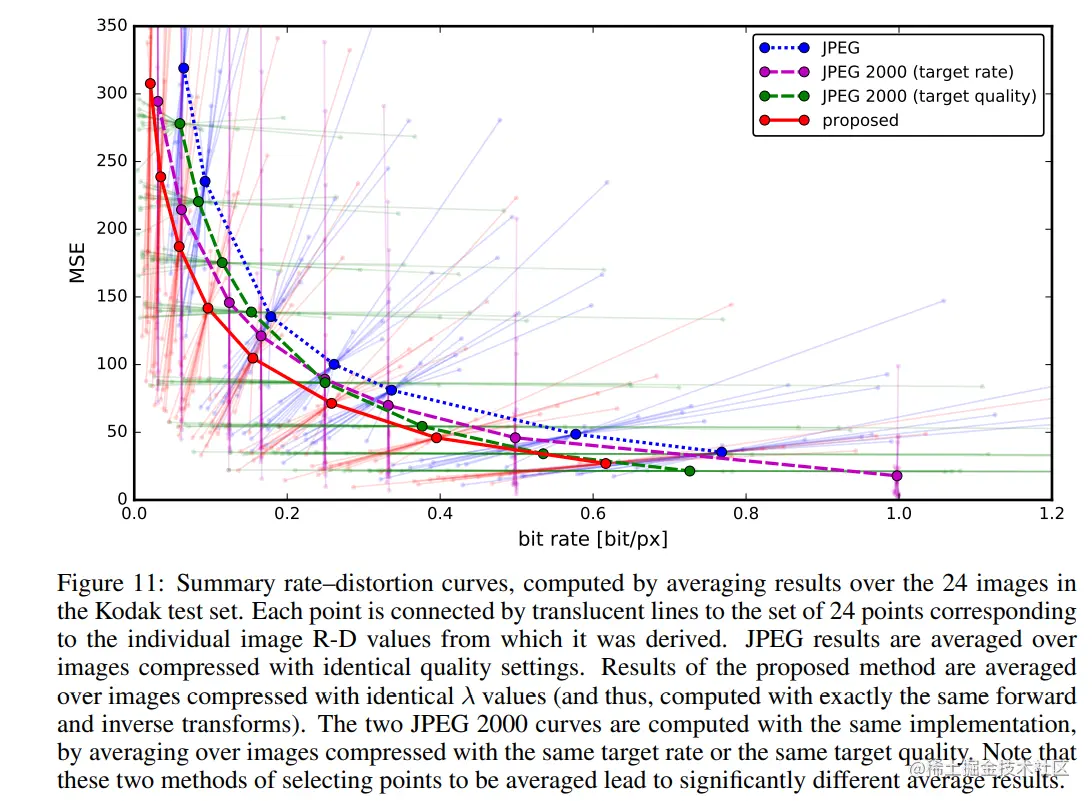

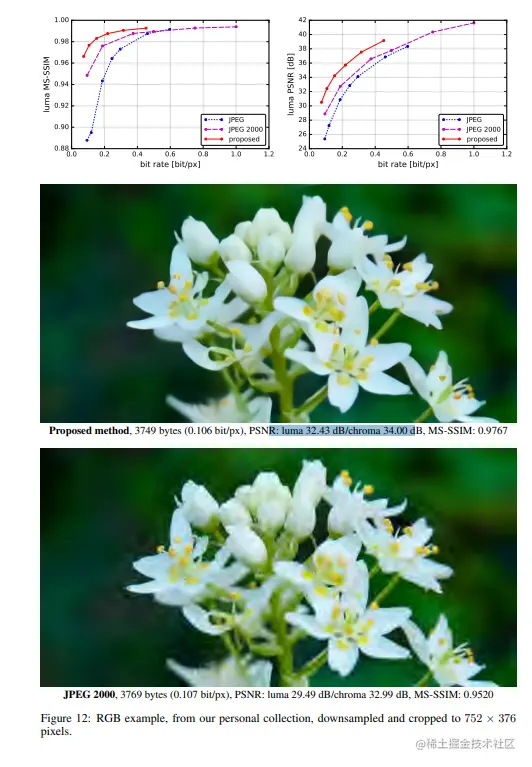

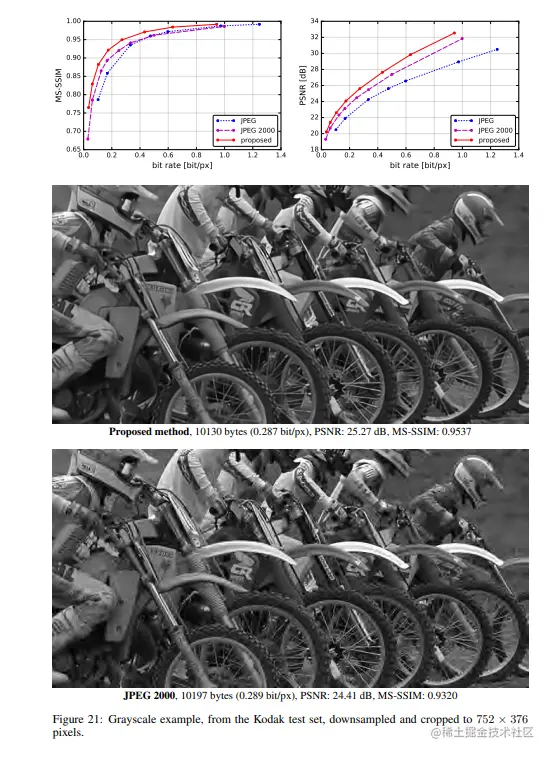

实验结果

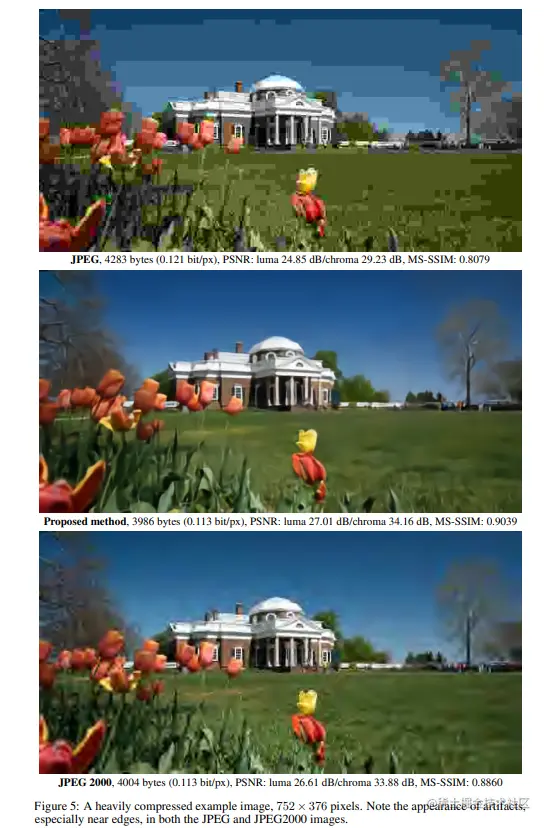

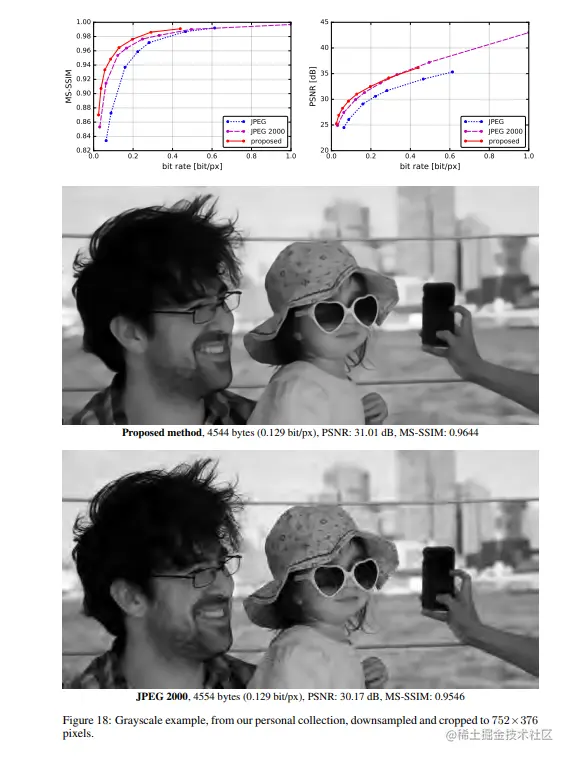

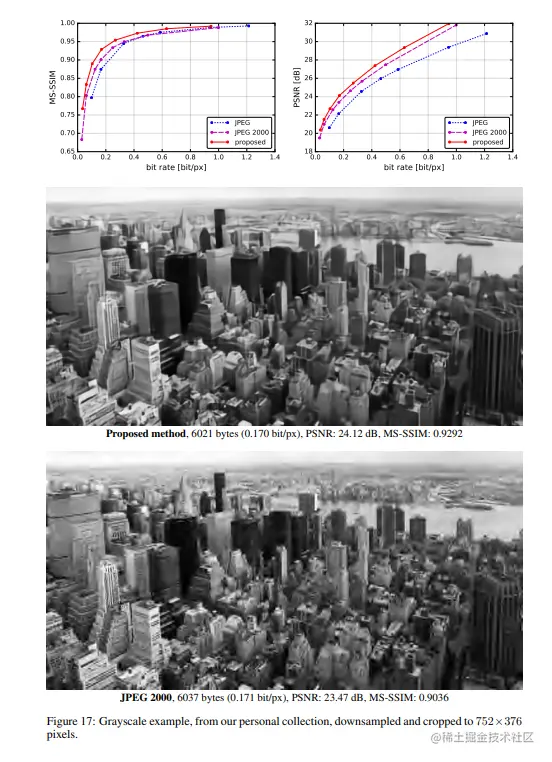

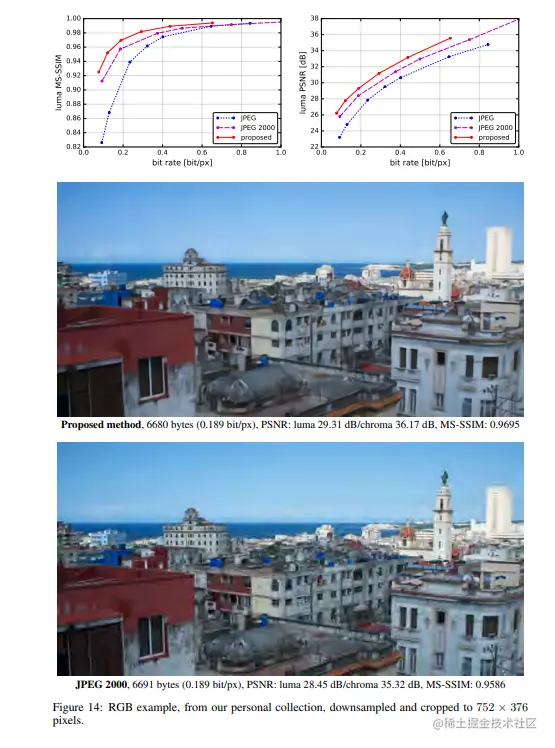

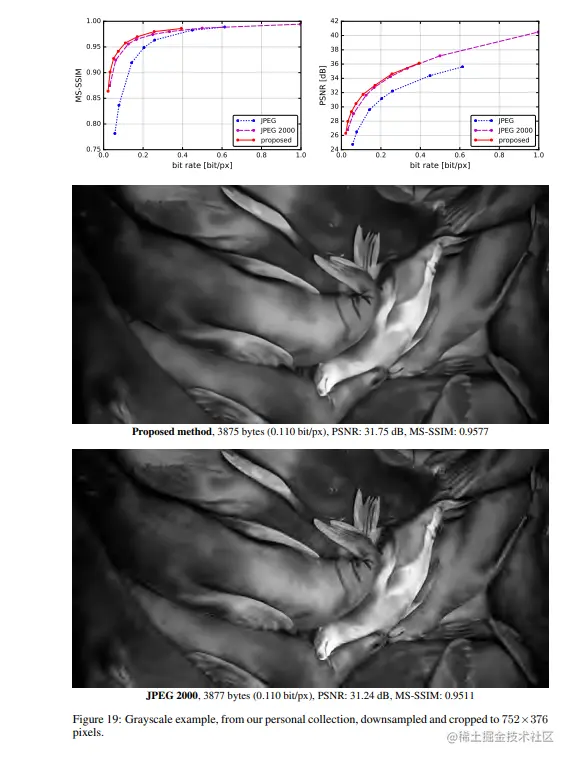

作者将提出的方法与JPEG和JPEG 2000作比较。对于这篇论文提出的方法，所有图像均使用均匀量化进行量化（使用加性噪声的连续松弛仅用于训练目的）。另外，在推理阶段，作者还基于上下文的自适应二进制算术编码框架（CABAC；Context-Based Adaptive Binary Arithmetic Coding in the H.264/AVC Video Compression Standard，ieeexplore.ieee.org/document/12…
