单臂路由

什么是单臂路由

• 指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通
• 只有在单臂路由时候，交换机和路由器之间用trunk，其他用access*

三层交换机

三层交换机的作用

• 三层交换机就是具有部分路由器功能的交换机,工作在OSI网络标准模型的第三层:网络层。三层交换机的最重要目的是加快大型局域网内部的数据交换,所具有的路由功能也是为这目的服务的,能够做到一次路由,多次转发。

• 具有一定的路由功能

三层交换机含有

FIB（转发信息库）

- 转发路由的作用

邻接关系表

- 提供路由信息的

三层交换机实现VLAN通信

- 在VLAN上建立虚拟接口进行三层路由

- 网关地址配在虚拟接口处

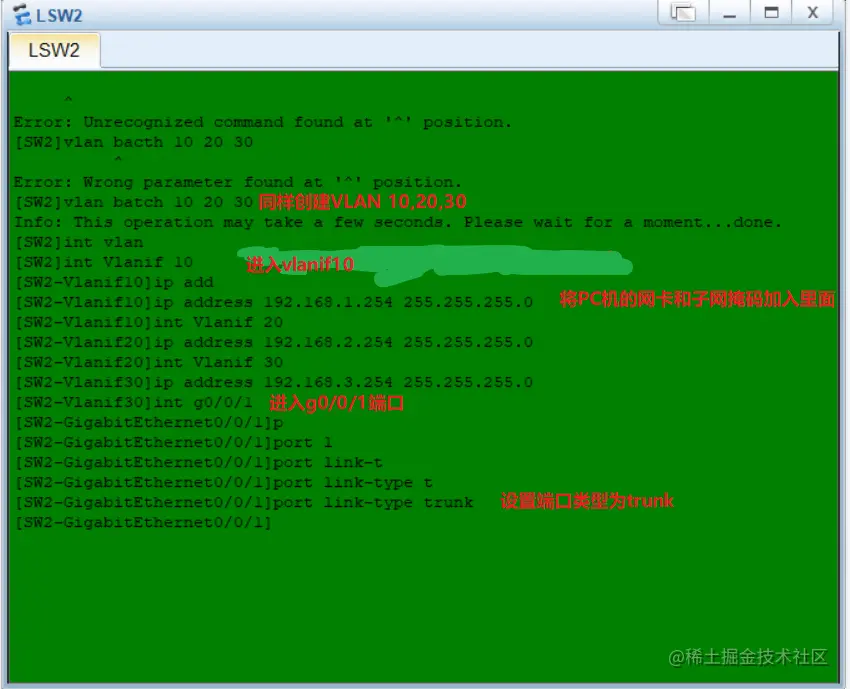

实验

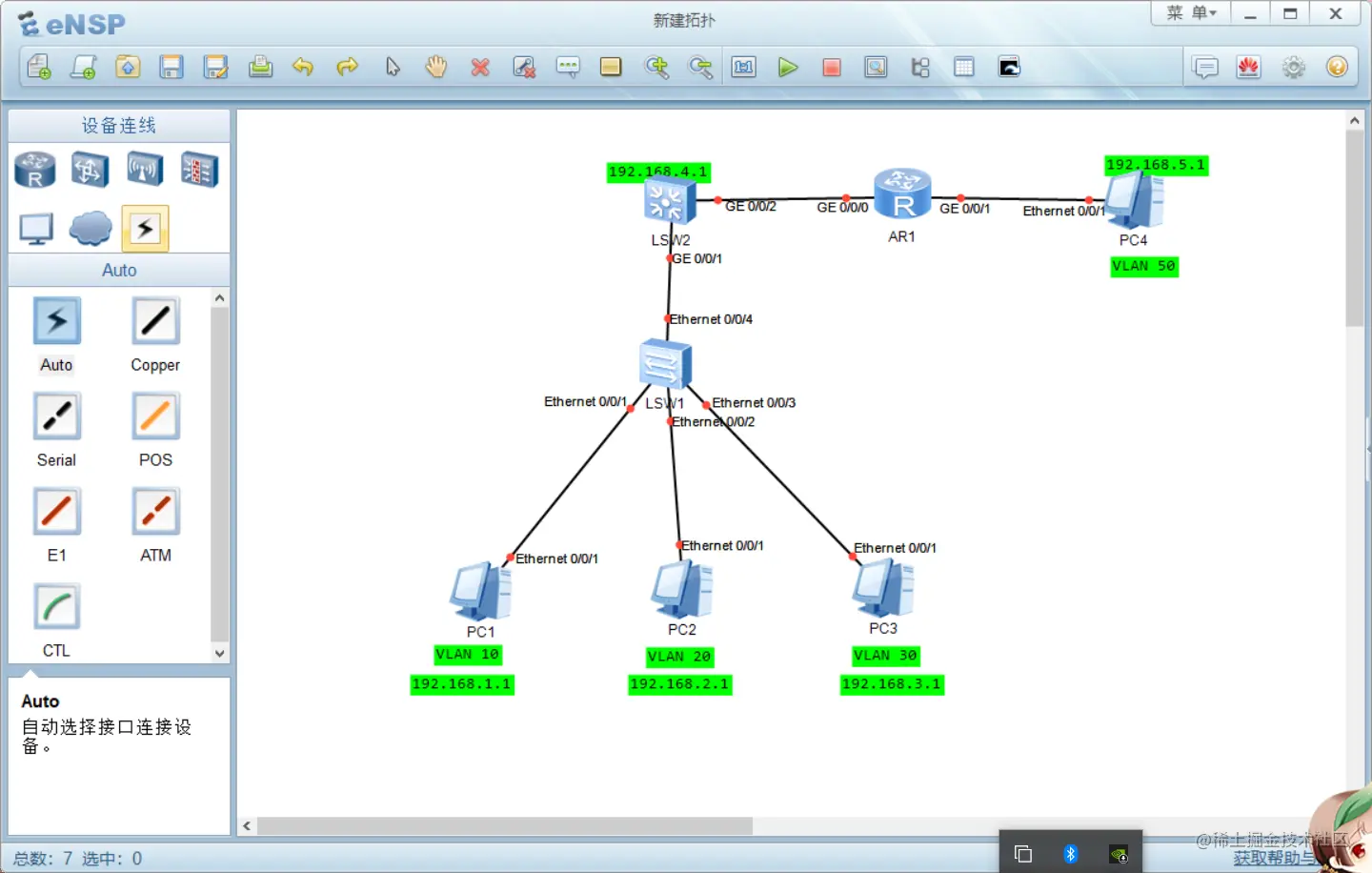

• 需要软件ENSP，建立新的拓扑
• 拉取四台PC机，S5700交换机一台，AR2220路由器一台和一台S3700

总结：利用交换机与vlan进行通信很麻烦
